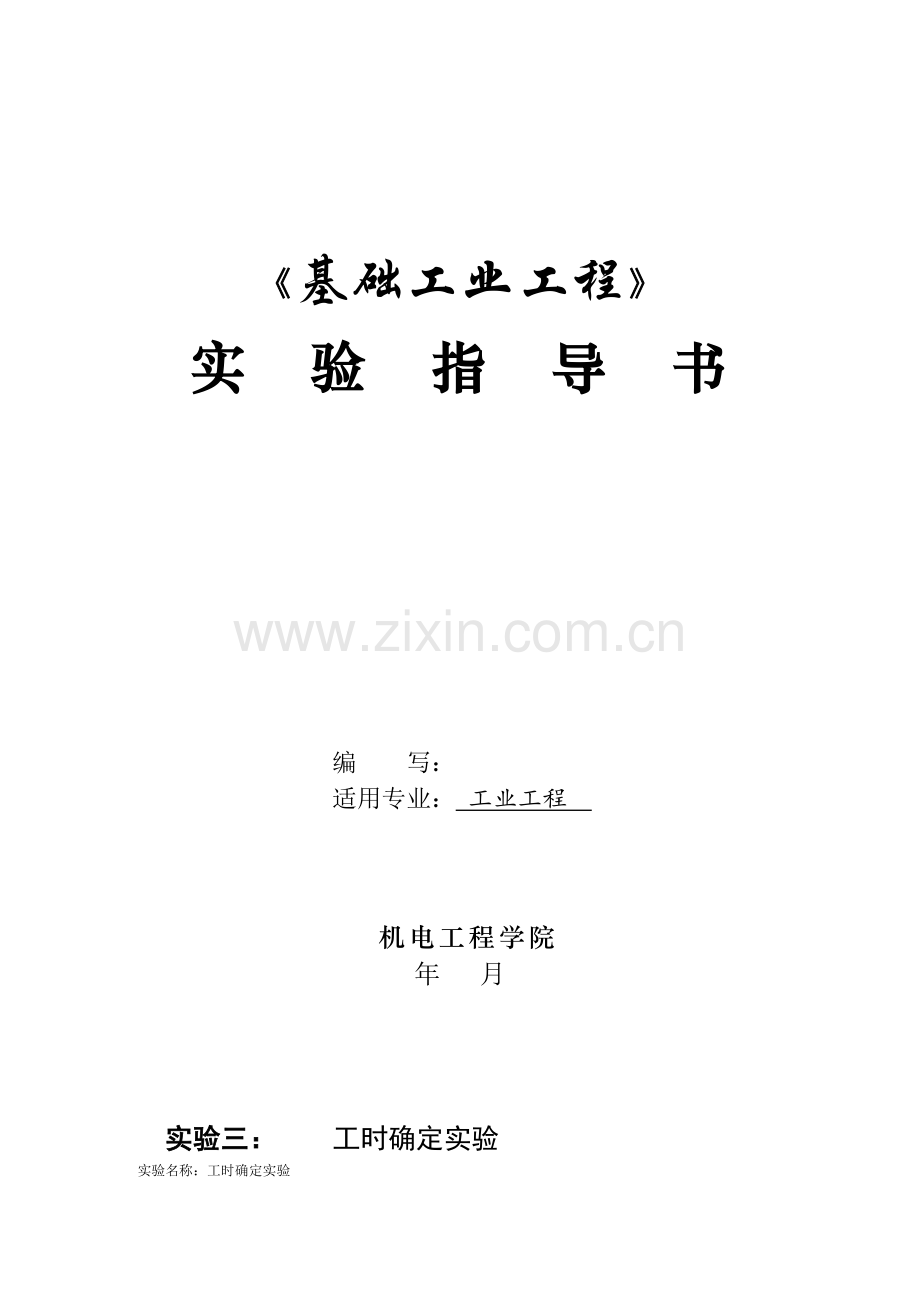

《基础工业工程》
实 验 指 导 书

编 写：
适用专业： 工业工程

机电工程学院
年 月

实验三： 工时确定实验

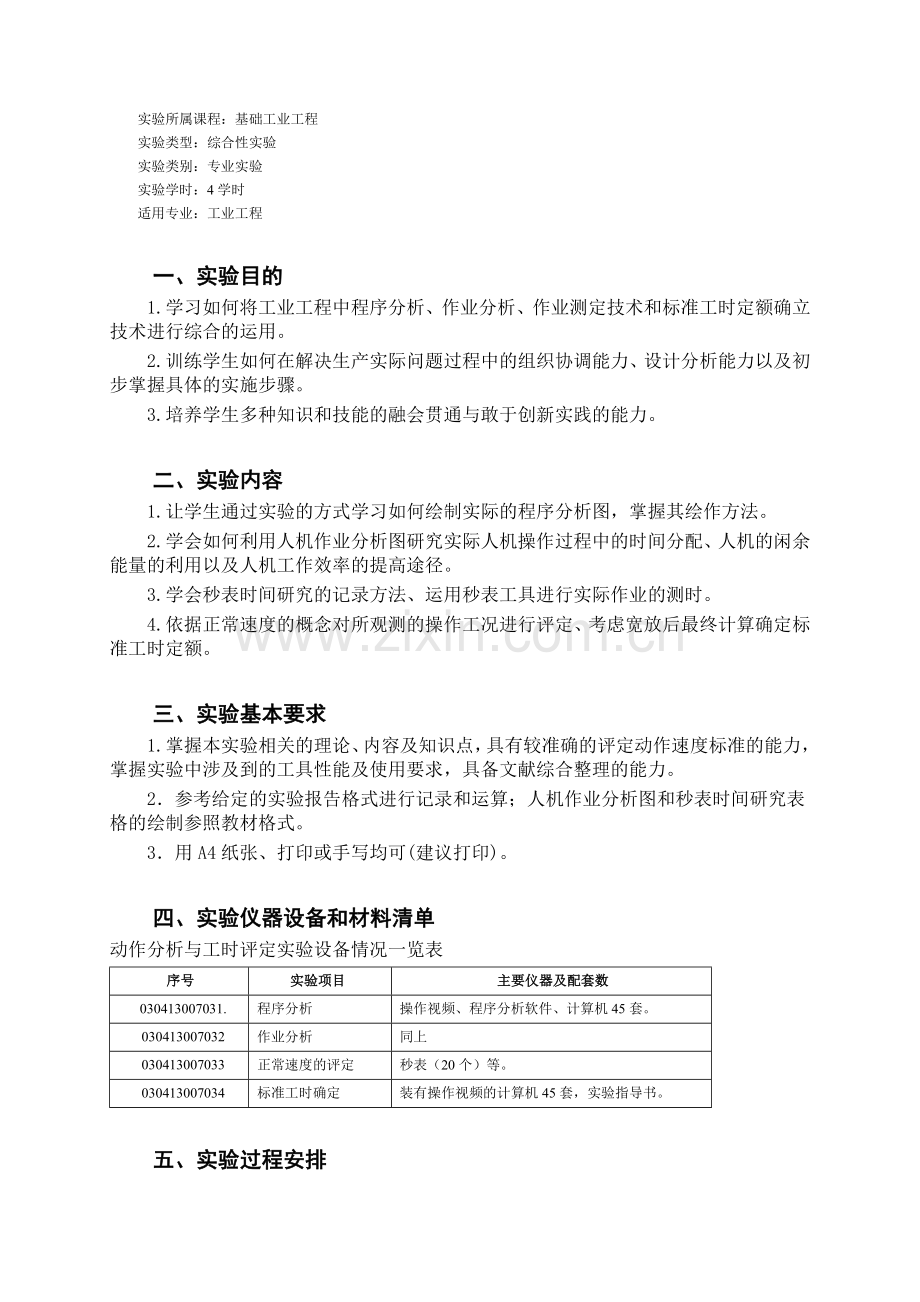

实验名称：工时确定实验
实验所属课程：基础工业工程
实验类型：综合性实验
实验类别：专业实验
实验学时：4学时
适用专业：工业工程

一、实验目的
1.学习如何将工业工程中程序分析、作业分析、作业测定技术和标准工时定额确立技术进行综合的运用。
2.训练学生如何在解决生产实际问题过程中的组织协调能力、设计分析能力以及初步掌握具体的实施步骤。
3.培养学生多种知识和技能的融会贯通与敢于创新实践的能力。

二、实验内容
1.让学生通过实验的方式学习如何绘制实际的程序分析图，掌握其绘作方法。
2.学会如何利用人机作业分析图研究实际人机操作过程中的时间分配、人机的闲余能量的利用以及人机工作效率的提高途径。
3.学会秒表时间研究的记录方法、运用秒表工具进行实际作业的测时。
4.依据正常速度的概念对所观测的操作工况进行评定、考虑宽放后最终计算确定标准工时定额。

三、实验基本要求
1.掌握本实验相关的理论、内容及知识点，具有较准确的评定动作速度标准的能力，掌握实验中涉及到的工具性能及使用要求，具备文献综合整理的能力。
2．参考给定的实验报告格式进行记录和运算；人机作业分析图和秒表时间研究表格的绘制参照教材格式。
3．用A4纸张、打印或手写均可(建议打印)。

四、实验仪器设备和材料清单
动作分析与工时评定实验设备情况一览表
序号
实验项目
主要仪器及配套数
030413007031.
程序分析
操作视频、程序分析软件、计算机45套。
030413007032
作业分析
同上
030413007033
正常速度的评定
秒表（20个）等。
030413007034
标准工时确定
装有操作视频的计算机45套，实验指导书。

五、实验过程安排
1.实验前，预习实验报告，对本实验涉及的相关内容和知识要有较全面的了解和掌握。利用excel办公软件、相关分析软件或手工绘制备出相应的程序分析图表和人机作业分析图表供实验时填写。
2.观看生产现场的实际加工视频，选择某一加工或装配工序为研究对象。
1）根据工作性质（工作、空闲）、操作方式和测量方便的原则（操作者、加工对象、加工设备和加工场地）划分操作单元并计时，一般到工步（一次加工）。
2）按程序分析理论确定程序分析的类型、绘制相应的程序分析图、按要求进行分析、如果可能可以进一步提出改善的方案。
按人机作业分析图的要求，作垂线并用适当的间隔将人与机分开。左方为工人操作单元（动作单元），右方为机器作业单元。中间是垂线，在此垂线上以适当的线段的长短代表时间比例（如1 cm代表10 min），由上往下记录工人和机器的每一动作单元所需时间，用实线、虚线、点划线或用其它方式表示工作、空闲等内容（标记方法应加以注明。
建议利用excel办公软件、参照教材图5-1，p113进行人机操作程序图的绘制。
3.对操作者与机器的工作时间、操作时间、空闲时间加以统计。分别计算人员、设备利用率：

4.利用“5W1H”提问技术和“ECRS”四大原则对上述作业视频进行考查和提问，找出不合理的工艺路线。
5.绘出新方案的人机操作程序图，统计改进的成果。
1）画出现行方法与改良方法的人－机操作图。
2）计算改进前后人－机利用率，并分析比较说明。
6.对实际操作进行作业测时、速度评定、确定该作业的标准工时。

六、实验报告要求
实验报告应简单明了，语言通顺，图表数据齐全规范、真实可靠。实验报告格式应符合广东石油化工学院的相关规定。实验报告的重点是实验数据的整理与分析。包括：
实验原始记录及实验过程中出现的故障记录及解决的方法等。
实验结果的分析，对原始记录进行必要的分析、整理。
对本次实验进行总结、写出心得体会或完成思考题。
预习报告应在实验前完成，实验报告应在实验完成后一周内交实验指导教师批阅。

七、实验考核的方式与评定
根据实验过程中的工作态度并参照提交的实验报告水平等情况按百分制给出相应的分数。

八、实验前准备
熟悉教材有关程序分析、作业分析、时间测定、速度评定和标准工时的内容及实例。
实验前应备好实验时用的“程序分析图”、“人机作业分析图”、“作业时间研究表”（格式参照教材），供实验时数据的填写与统计。

九、实验思考题
1.结合本实验过程说明为什么要按程序分析、作业分析和作业测定这个顺序来进行？
2.根据本实验中的工作性质，选用程序分析和作业分析时，应选择什么类型较为合适？
3.一人能同时操作多台机器应满足什么条件？结合本实验说明当人的空闲时间大于操作机器时间的时候是否就意味着就能够增加操作设备台数？
4.确定工时标准可以通过几种方法来实现？本实验最适合用什么方法来获得标准工时？
5.如何确定观测次数？能否仅凭本实验提供的视频来确定观测次数？你是如何理解并确定本实验的观测次数的?精度如何？如果要确定较准确的观测次数应该如何获取实验数据？
6.人机作业总的标准工时由哪两大部分组成？结合本实验操作过程说明单元划分的必要性，你是依据什么来划分操作单元的？实验起止点是否影响实验精度？你是如何选取实验起止点的？
7.速度评定过程中你觉得有那些主要因素影响到你的评定精度（你是如何克服的）？你是如何确定宽放率的？
8.根据本实验过程，你觉得标准工时的测定重点和难于掌控的地方在哪里？
9.你在实验中有没有遇到始料未及的事情？如果有，你是如何解决的？
10.通过实验你有什么收获和感想？你觉得实验过程中有什么不足或缺陷吗？你对实验有什么好的建议？
（注意：思考题不是必选题，如果选作，应独立完成。观点正确加分、错误不得分、抄袭扣分！请同学们注意）

十、参考文献
1.易树平.基础工业工程[M].北京：机械工业出版社，2014；
2.白东哲.生产系统现场工作研究[M].北京：机械工业出版社，2004；
3.郭伏.作业测定技术应用中的问题研究[J].工业工程，2003.3。
