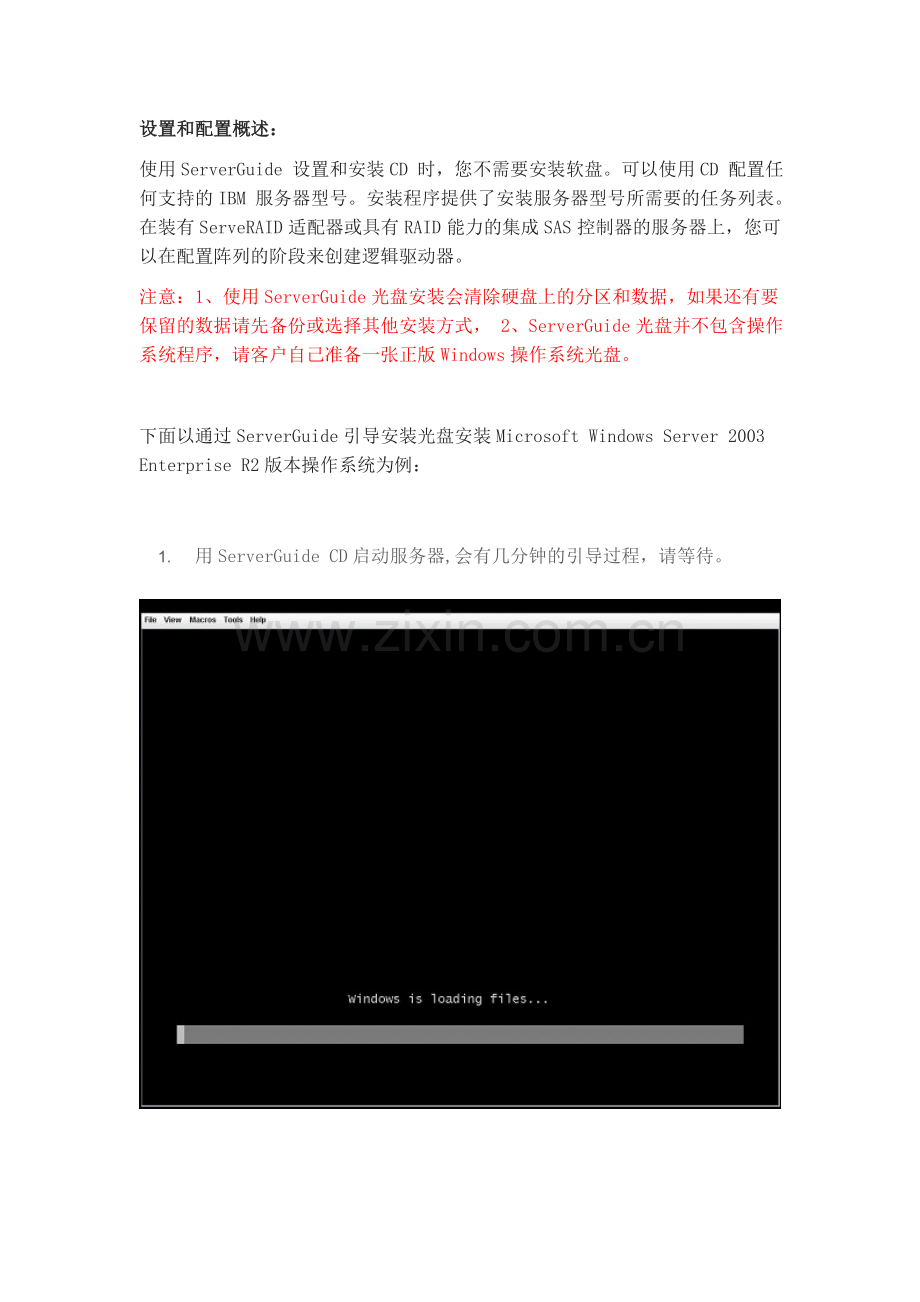

设置和配置概述：
使用ServerGuide 设置和安装CD 时，您不需要安装软盘。可以使用CD 配置任何支持的IBM 服务器型号。安装程序提供了安装服务器型号所需要的任务列表。在装有ServeRAID 适配器或具有RAID 能力的集成SAS 控制器的服务器上，您可以在配置阵列的阶段来创建逻辑驱动器。
注意：1、使用ServerGuide光盘安装会清除硬盘上的分区和数据，如果还有要保留的数据请先备份或选择其他安装方式， 2、ServerGuide光盘并不包含操作系统程序，请客户自己准备一张正版Windows操作系统光盘。

下面以通过ServerGuide引导安装光盘安装Microsoft Windows Server 2003 Enterprise R2版本操作系统为例：

1. 用ServerGuide CD启动服务器,会有几分钟的引导过程，请等待。

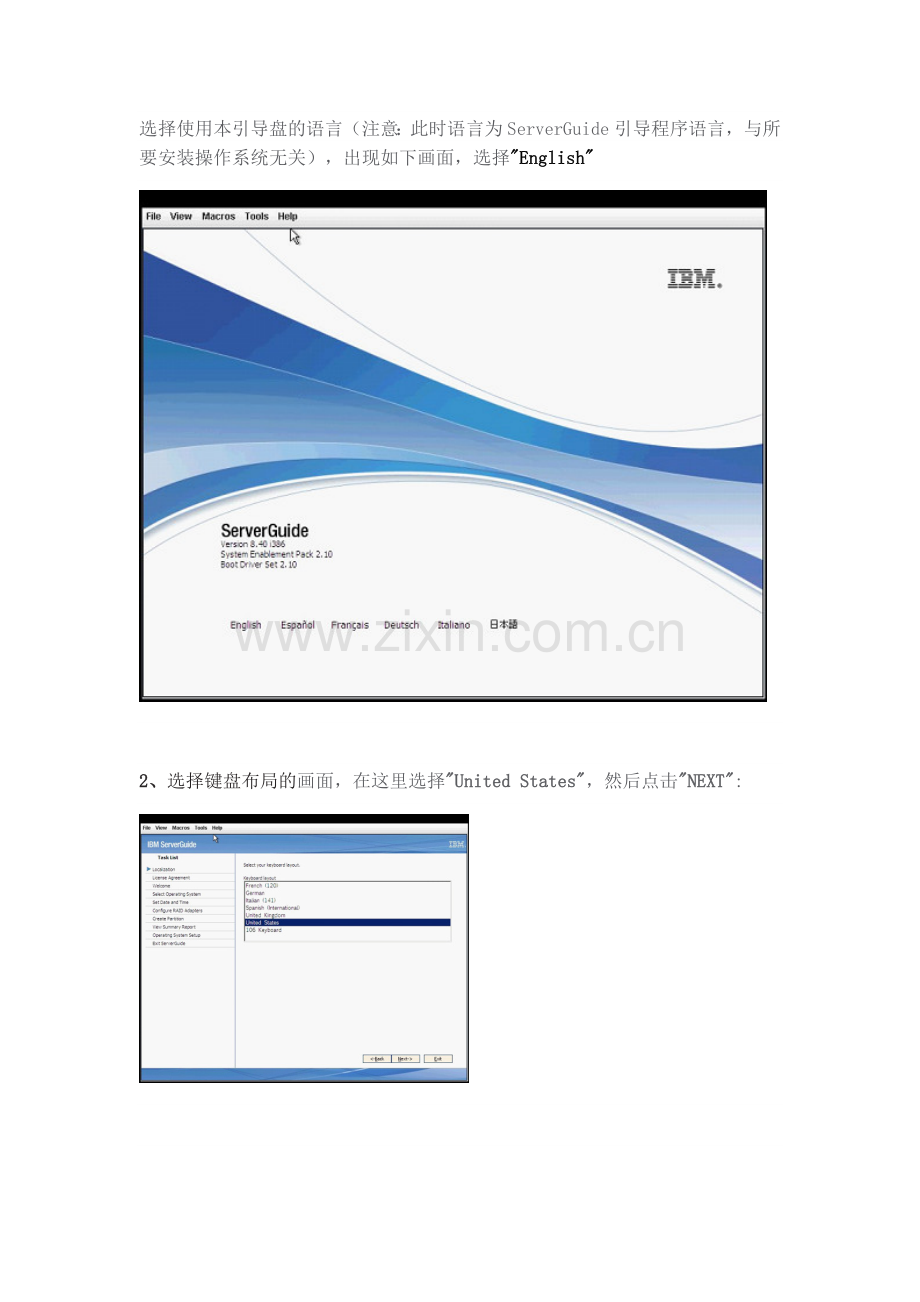

选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择"English"

2、选择键盘布局的画面，在这里选择"United States"，然后点击"NEXT":

3、出现许可协议界面，阅读许可协议内容，点击"I accept"继续即可：

4、查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击"NEXT"继续：

5、在这里可以选择您要安装的操作系统，选择后点击"NEXT"

6、 设置正确的日期和时间后点击"NEXT"：

7、此时进入阵列配置阶段：
（1） 阵列配置如下图所示：
在Current Configurations中可以看到目前的阵列级别，第一个图例中是现在没有阵列配置，第二个图例中显示现有配置为Raid0

在中线右边的上半部分会显示出阵列卡、硬盘数量和当前阵列的信息。在阵列卡支持及硬盘数量足够的情况下，在Select RAID Level的选项下会有一些可以配置的阵列级别可选。如果不需要配置阵列，可以选择上图中间的"Keep Current Adapter Configuration"选项，然后点击"NEXT"继续。
――――――――――――――――――――――――――――――――――
可选阵列级别说明：
RAID Defaults：使用默认方式配置阵列(1块硬盘默认配置Volume，2块硬盘默认配置Raid1，3块以上硬盘默认配置Raid5)
RAID 0：使用所有可用的硬盘配置1个Raid0
RAID 1：使用前2块硬盘配置1个Raid1
RAID 10：使用前4块硬盘配置1个Raid10
RAID 5：使用所有可用的硬盘配置1个Raid5
RAID 1＋RAID 1：使用前2块硬盘配置1个Raid1，再使用其次的2块硬盘配置1个Raid1
RAID 1＋RAID 5：使用前2块硬盘配置1个Raid1，再使用其余的硬盘配置1个Raid5
Add Hot Sopare：如果选中此项，则会默认使用一块硬盘作为热备份硬盘
―――――――――――――――――――――――――――――――――――――――
注：在ServerGuide配置中只能进行一些阵列卡的自动预定义的配置，如果需要进行自定义的阵列配置，也可以在开机自检的Ctrl+H或者Ctrl+C提示中进入阵列卡的管理界面进行配置，然后在ServerGuide阵列配置时选择"Keep Current Adapter Configuration"跳过阵列配置。

（2）如果选择配置一个阵列结束后，状态会显示Completed，后点击"NEXT"继续。

（3）提示ServerGuide需要重启服务器来初始化阵列，点击"NEXT"重新启动，过程中请等待ServerGuide重新引导，不要做任何操作。

8．进入如下图所示进行分区和文件系统类型选择，在分区时注意不要小于8G的容量：（此时所输入的数值为系统分区的容量，即C盘容量；剩余空间在系统磁盘管理中以未划分状态出现）

注：默认情况下ServerGuide会清除第一块硬盘或第一个阵列的逻辑驱动器上所有分区和数据。如果选中了Clear All Disks，那么会清除所以硬盘及阵列上的数据。如果其他硬盘上有重要数据，务必先进行数据备份。

9、点击"NEXT"执行创建分区和格式化操作，完成后会显示下图：

10、点击"NEXT"后进入下图所示，显示出服务器的一些详细信息：

检查服务器所配置的信息有无错误，然后点击"NEXT"：

11、 下面开始设置windows安装的相关配置：
在下面界面上输入用户名，计算机名和序列号，注意"Product ID*" 要输入
Windows操作系统光盘的序列号（注：带*号的为必填项目）；

12、选择服务器的网络设置：

13、选择网卡的设置，可以按系统默认的网卡类型先进行安装，待操作系统安装好后可以进行更改：

14、选择WIN2003系统的license数量：

15、进入操作系统语言和国家设置界面，
在时区项选择"（GMT+08:00）Beijing, Chongqing, Hong Kong, Urumqi"
在主要语言项中选择"Chinese (PRC)" ；
在第二语言项中选择"Simplified Chinese"项，其他语音项都取消掉；
注：如果所安装的windows是中文简体版，必须按照如上的选项更改，否则系统安装完毕后会出现乱码。

16、在以下界面选择您要安装的windows组件，也可以在装完系统后再安装，点击"NEXT"继续：

17、ServerGuide 会提示拷贝windows的相关驱动和安装文件，完成后点击"NEXT"继续：

18、ServerGuide光盘会自动弹出，提示您需要更换与开始时选择的操作系统对应的Windows光盘, 点击"NEXT"继续：

19、插入Windows光盘后，会自动搜索，找到光盘后会有下图所示界面，如果光盘不符，会提示重新插入光盘。

20、阅读微软最终用户License使用手册后选择"I agree"
注：这里有可能看到的是乱码，原因是目前ServerGuide 光盘中不自带中文字库,但系统安装好后不会有乱码出现

22、开始拷贝windows安装文件：

23、安装程序将进入无人职守安装，期间会自动进行重启，无需干预，请等待。
