钢筋笼箍筋计算方法

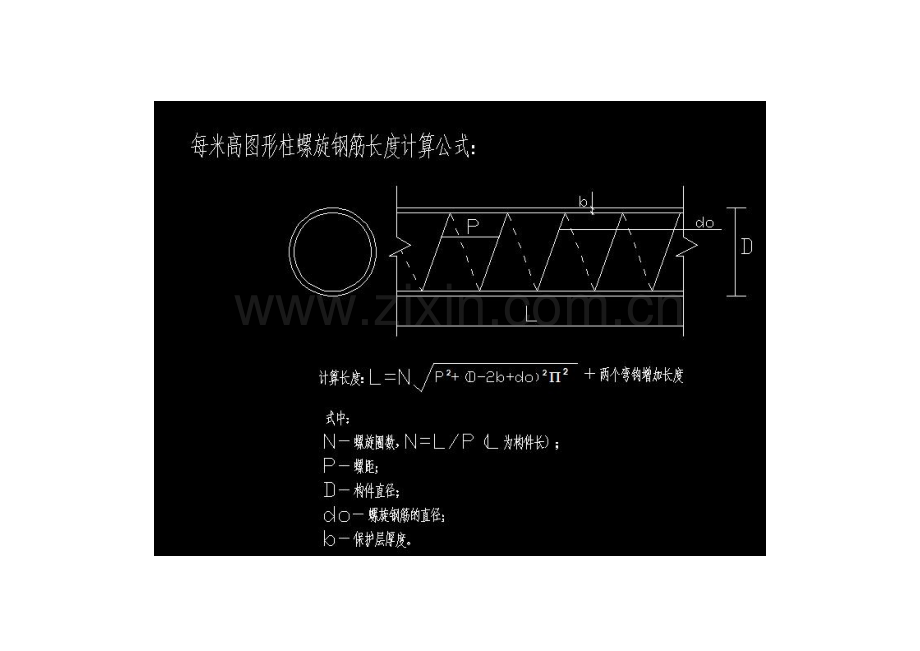

1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：
l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]
其中 a=√（p^2+4D^2）/4
e^2=(4a^2-D^2)/( 4a^2)
式中
a=√（p^2+4D^2）/4 ；√ 表示根号
l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；
p——螺距（㎜）；
л——圆周率，取3.1416；
D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。
公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。
2、螺旋箍筋简易计算方法
方法一，螺旋箍筋长度亦可按以下简化公式计算：
l=1000/p×√（лD）^2+p^2+лd/2
式中 d——螺旋箍筋的直径；
其他符号意义同前。
方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小 （p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：
l=n√p^2+（лD）^2
式中 n——螺旋圈数；
其他符号意义同前。“ ^ ”表示次方的意识。
