判断电压表电流表示数变化的习题集
班级　　　　　姓名　　　　　　　

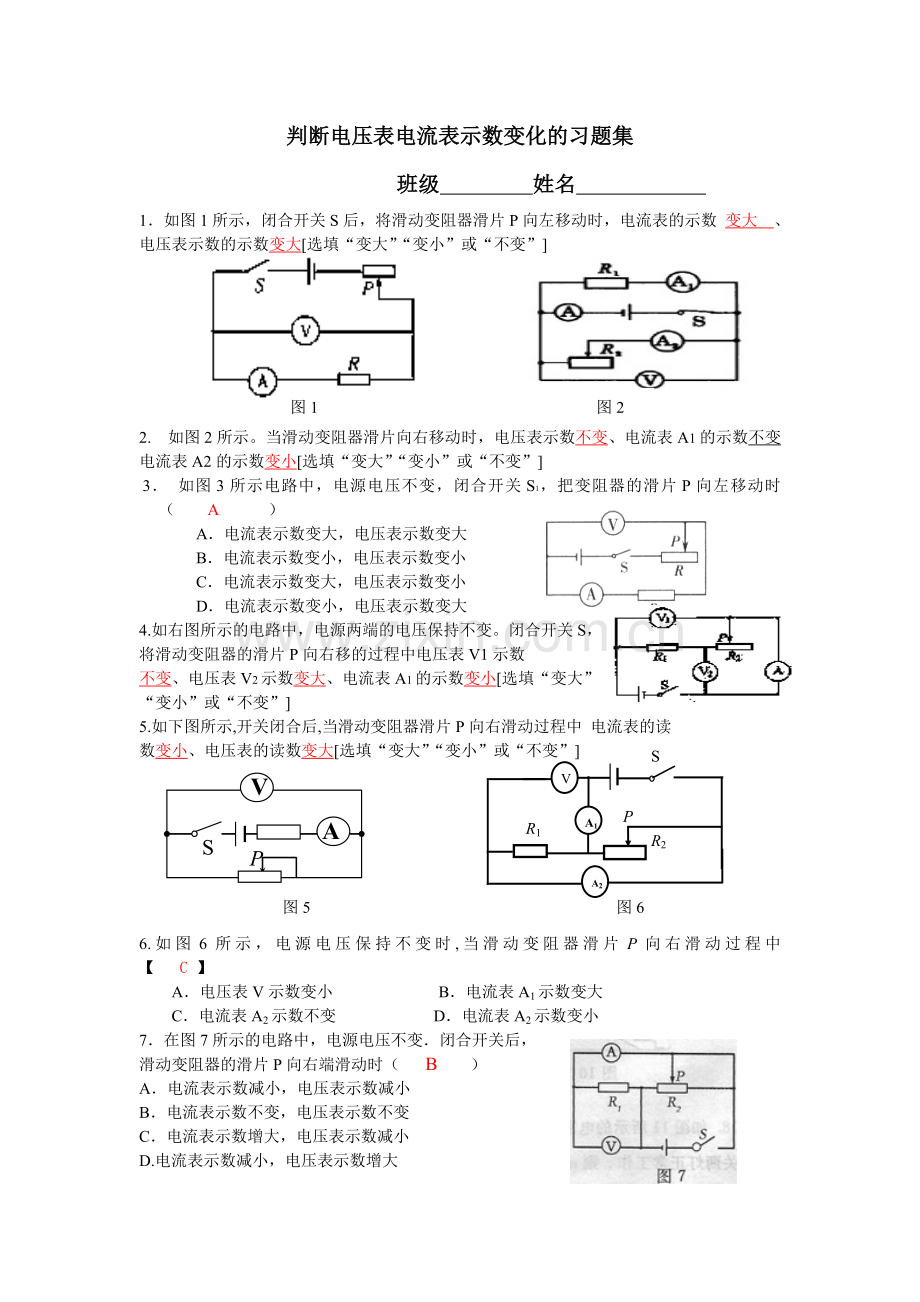

1．如图1所示，闭合开关S后，将滑动变阻器滑片P向左移动时，电流表的示数 变大 、电压表示数的示数变大[选填“变大”“变小”或“不变”]

图1
图2

2.　如图2所示。当滑动变阻器滑片向右移动时，电压表示数不变、电流表A1的示数不变　　电流表A2的示数变小[选填“变大”“变小”或“不变”]
3． 如图3所示电路中，电源电压不变，闭合开关S1，把变阻器的滑片P向左移动时（ A ）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
4.如右图所示的电路中，电源两端的电压保持不变。闭合开关S，
将滑动变阻器的滑片P向右移的过程中电压表V1示数
不变、电压表V2示数变大、电流表A1的示数变小[选填“变大”
“变小”或“不变”]
S
5.如下图所示,开关闭合后,当滑动变阻器滑片P向右滑动过程中 电流表的读
数变小、电压表的读数变大[选填“变大”“变小”或“不变”]
A2
A1
V
P
V
A
S

P

R2

R1

图5
图6

6.如图6所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中 【 C 】
A．电压表V示数变小 B．电流表A1示数变大
C．电流表A2示数不变 D．电流表A2示数变小
7．在图7所示的电路中，电源电压不变．闭合开关后，
滑动变阻器的滑片P向右端滑动时（ B ）
A．电流表示数减小，电压表示数减小
B．电流表示数不变，电压表示数不变
C．电流表示数增大，电压表示数减小
D.电流表示数减小，电压表示数增大

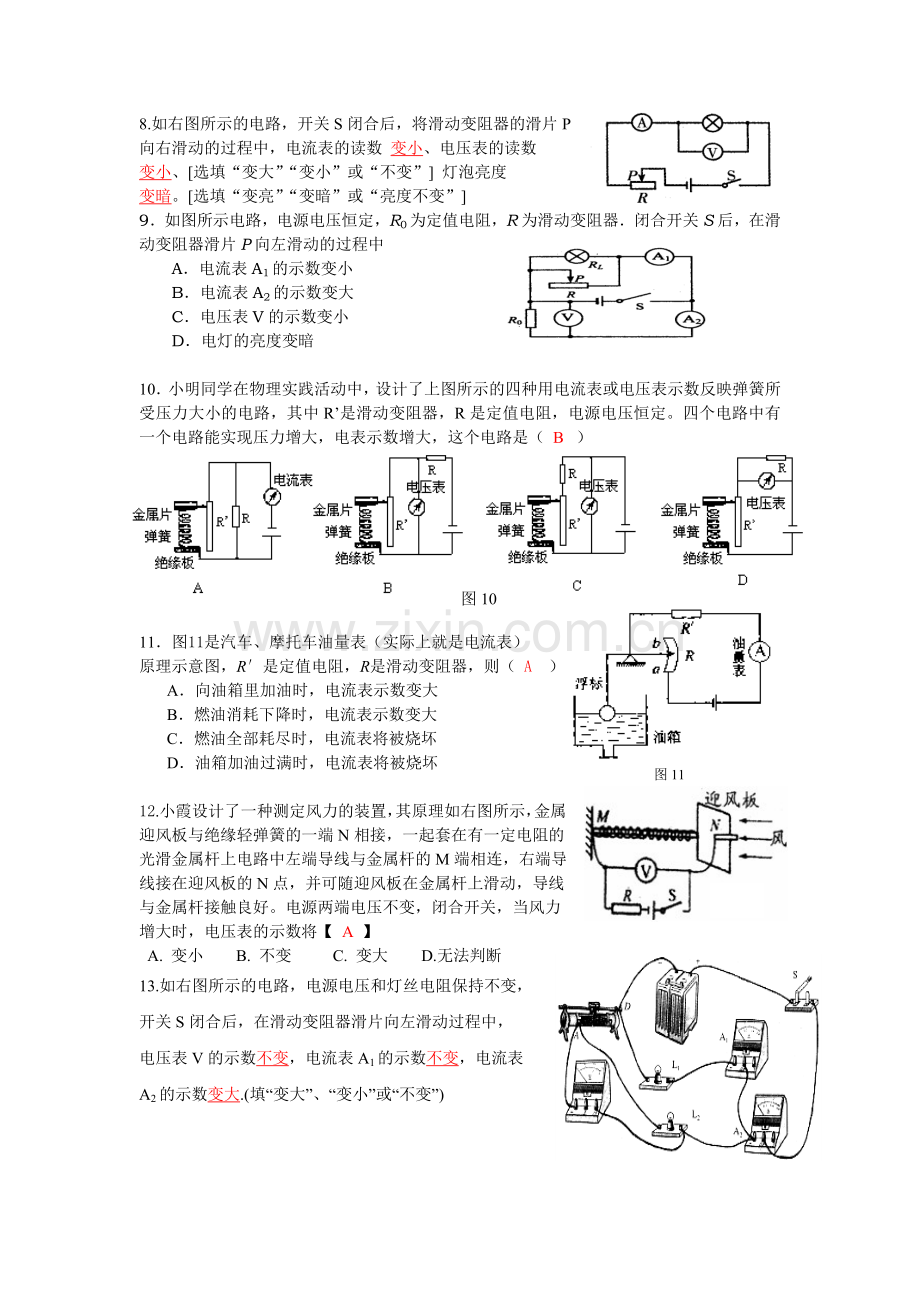

8.如右图所示的电路，开关S闭合后，将滑动变阻器的滑片P
向右滑动的过程中，电流表的读数 变小、电压表的读数
变小、[选填“变大”“变小”或“不变”] 灯泡亮度
变暗。[选填“变亮”“变暗”或“亮度不变”]
9．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向左滑动的过程中
A．电流表A1的示数变小
B．电流表A2的示数变大
C．电压表V的示数变小
D．电灯的亮度变暗

10．小明同学在物理实践活动中，设计了上图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R是定值电阻，电源电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（  B  ）
图10

11．图11是汽车、摩托车油量表（实际上就是电流表）
原理示意图，R′是定值电阻，R是滑动变阻器，则（ A ）
A．向油箱里加油时，电流表示数变大
B．燃油消耗下降时，电流表示数变大
C．燃油全部耗尽时，电流表将被烧坏
图11
D．油箱加油过满时，电流表将被烧坏

12.小霞设计了一种测定风力的装置，其原理如右图所示，金属迎风板与绝缘轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上电路中左端导线与金属杆的M端相连，右端导线接在迎风板的N点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好。电源两端电压不变，闭合开关，当风力增大时，电压表的示数将【 A 】
A. 变小 B. 不变 C. 变大 D.无法判断
13.如右图所示的电路，电源电压和灯丝电阻保持不变，
开关S闭合后，在滑动变阻器滑片向左滑动过程中，
电压表V的示数不变，电流表A1的示数不变，电流表
A2的示数变大.(填“变大”、“变小”或“不变”)

14． 小明同学做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如下表所示
电压表读数U/v
0．60
0.70
0.80
0.90
1.00
1.10
电流表读数I/A
0．18
0.21
0.24
0.27
0.30
0.33
分析表格中实验数据．可推断小明实验时所用的电路可能是下列电路图中的哪—个？

图14

答：[  B  ]

15.在如图15所示的电路中，R1、R2是定值电阻，电源电压U保持不变.当开关S1由断开变为闭合时,电路中的总电阻变小、电压表示数变大、电流表示数变大、
总功率变大 。 [均填“变小”“变大”或“不变”]
图16
图17
15题图

16．如图所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数变小，电压表示数 变小，电压表与电流表示数之比 不变 (本题每空均选填“变大”、“变小”或“不变”)
17．如图19所示的电路中，电源电压保持不变，闭合开关S后，电压表的示数不变，电流表的示数变大，电路中的总电阻变小，电路消耗的总功率变大。
