使用Word2003绘制“流程图”.doc

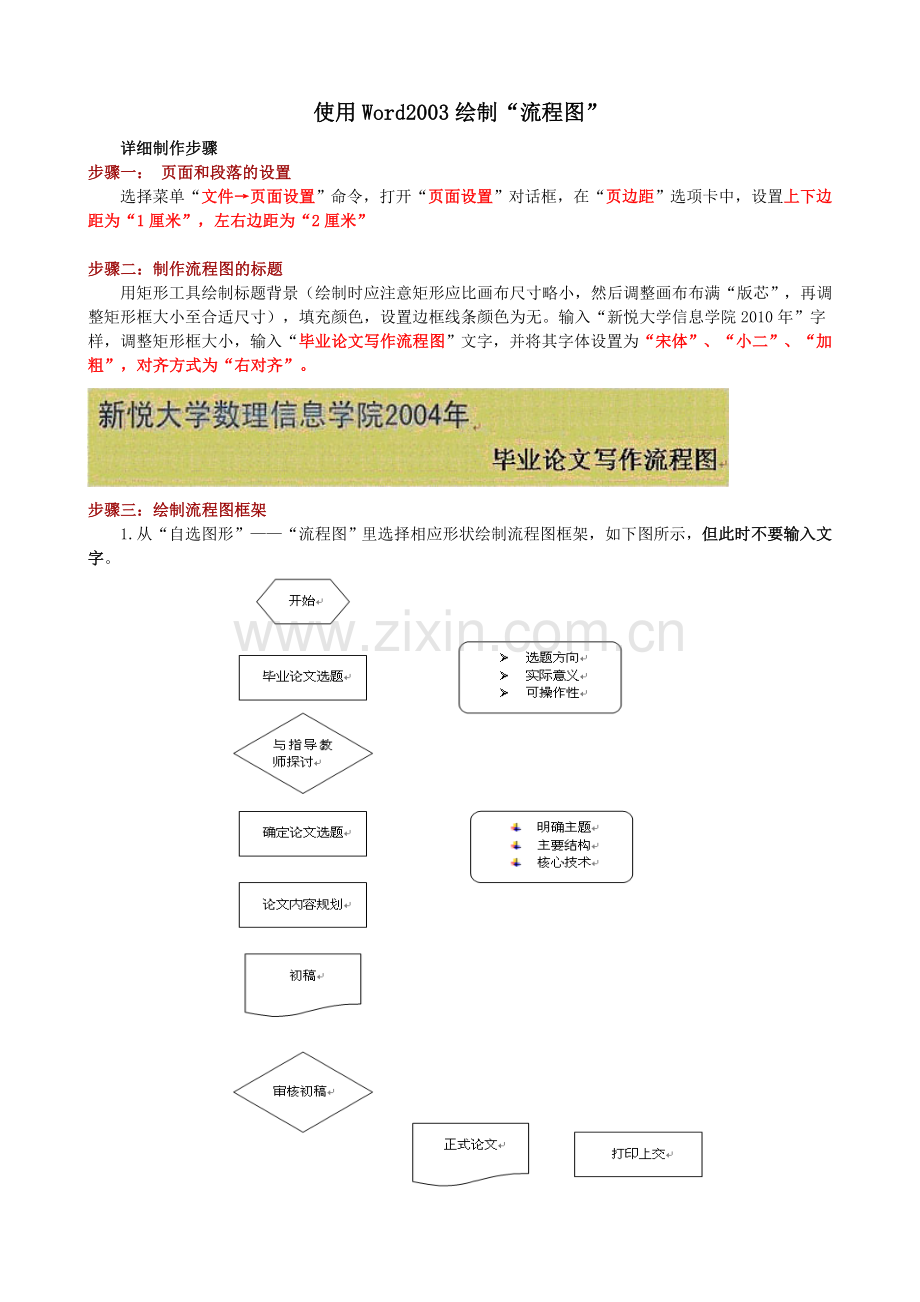

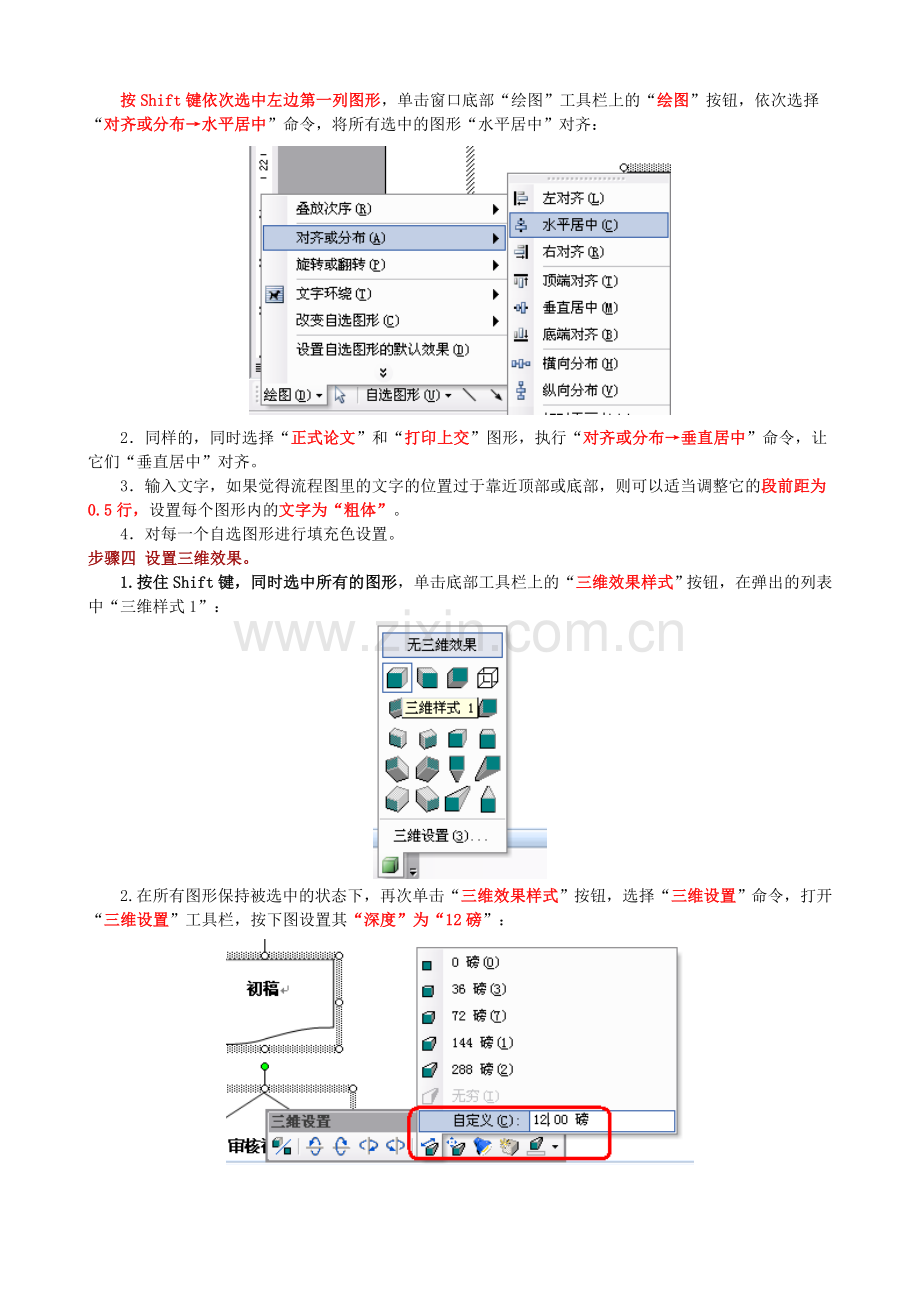

使用Word2003绘制“流程图”详细制作步骤步骤一： 页面和段落的设置 选择菜单“文件页面设置”命令，打开“页面设置”对话框，在“页边距”选项卡中，设置上下边距为“1厘米”，左右边距为“2厘米”步骤二：制作流程图的标题 用矩形工具绘制标题背景（绘制时应注意矩形应比画布尺寸略小，然后调整画布布满“版芯”，再调整矩形框大小至合适尺寸），填充颜色，设置边框线条颜色为无。输入“新悦大学信息学院2010年”字样，调整矩形框大小，输入“毕业论文写作流程图”文字，并将其字体设置为“宋体”、“小二”、“加粗”，对齐方式为“右对齐”。步骤三：绘制流程图框架 1.从“自选图形”“流程图”里选择相应形状绘制流程图框架，如下图所示，但此时不要输入文字。按Shift键依次选中左边第一列图形，单击窗口底部“绘图”工具栏上的“绘图”按钮，依次选择“对齐或分布水平居中”命令，将所有选中的图形“水平居中”对齐： 2同样的，同时选择“正式论文”和“打印上交”图形，执行“对齐或分布垂直居中”命令，让它们“垂直居中”对齐。 3输入文字，如果觉得流程图里的文字的位置过于靠近顶部或底部，则可以适当调整它的段前距为0.5行，设置每个图形内的文字为“粗体”。4对每一个自选图形进行填充色设置。步骤四 设置三维效果。1.按住Shift键，同时选中所有的图形，单击底部工具栏上的“三维效果样式”按钮，在弹出的列表中“三维样式1”：2. 在所有图形保持被选中的状态下，再次单击“三维效果样式”按钮，选择“三维设置”命令，打开“三维设置”工具栏，按下图设置其“深度”为“12磅”： 步骤五：添加连接箭头 1 从“自选图形”按钮的列表种依次选择“连接符直箭头连接符”分别将对象连接起来： 步骤六：添加折线连接符和说明性文字 1选择窗口底部的“自选图形”按钮，在弹出的列表依次选择“连接符肘形箭头连接符” 先在“与指导教师讨论”图形左侧的连接点点一下，按住鼠标左键不放，在“毕业论文选题”图形左侧的连接点上点一下即可。完成后可以看到连接线上有一个黄色的小点，利用鼠标拖动这个小点可以调整肘形线的幅度 2在小黄点处画一个矩形框，添加文字“未通过”，设置该矩形框的线条颜色为“无线条颜色”，制作效果如下：其余部分参照效果图制作，效果图后附。样张1样张2
