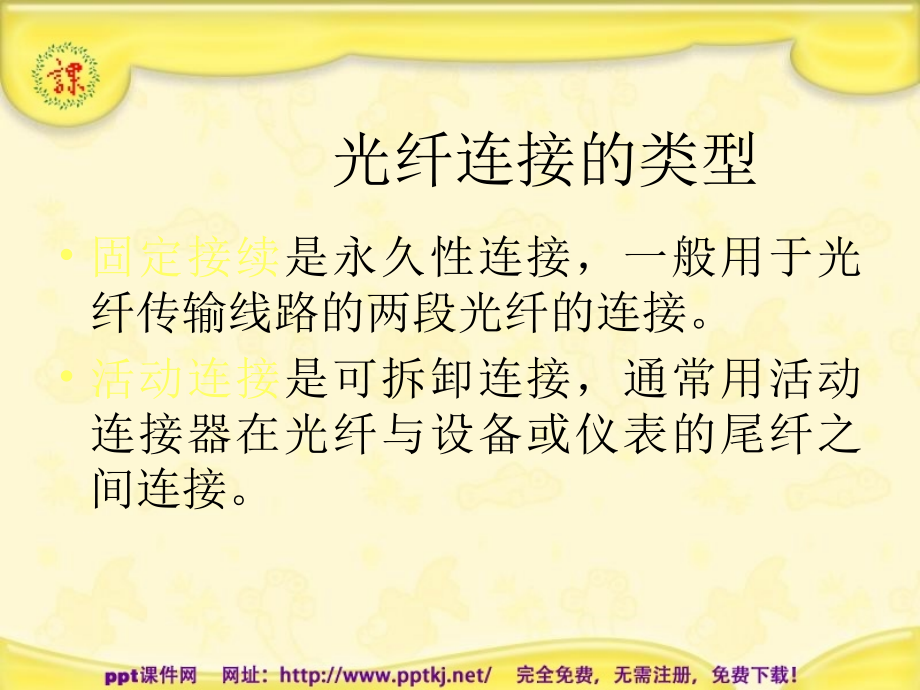

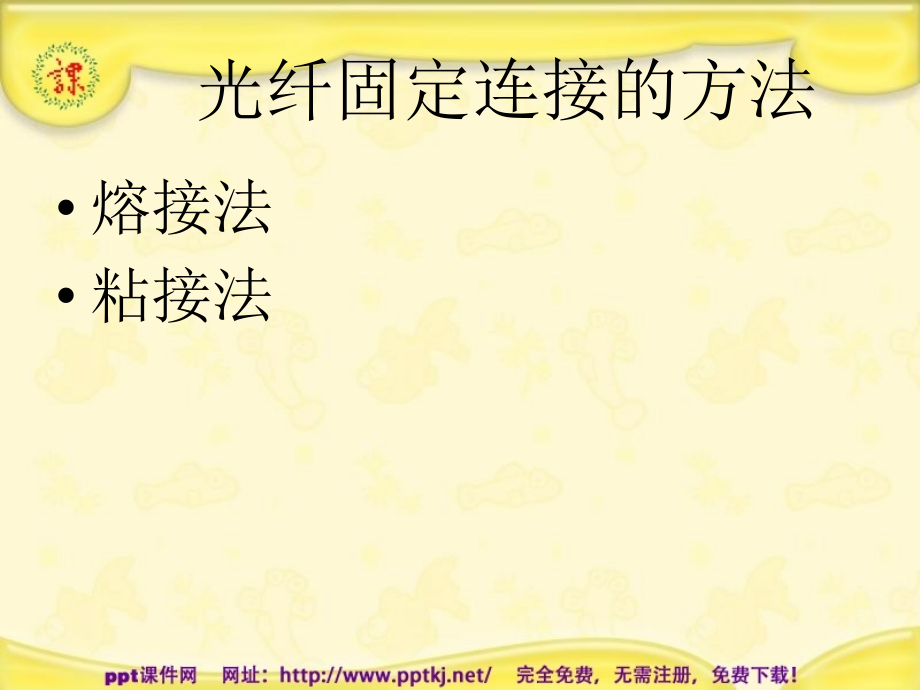

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,光纤连接的类型,固定接续,是永久性连接，一般用于光纤传输线路的两段光纤的连接。,活动连接,是可拆卸连接，通常用活动连接器在光纤与设备或仪表的尾纤之间连接。,光纤固定连接的方法,熔接法,粘接法,光纤的熔接法,光纤熔接的基本原理是使被接光纤的轴心对准以后，用加热的方式将光纤端面熔化而使其熔为一体。最常用的方法是电弧熔接法，它是利用两个电极之间的高压电弧产生高温使被接光纤的端面熔接的方法。,电弧熔接法操作步骤,光纤端面的制备,光纤的电弧熔接,接头的保护,光纤端面的制备,先将任意一段待接光纤套上一根热可缩保护套管，以备接续后保护接头。,用专用光纤剥线钳剥出约,40 mm,的裸光纤，并用干净的软纸或无水酒精棉球讲其擦干净。,用专用光纤切割器切割出平整无倾斜的光纤端面。,光纤端面的制作结果示意图,光纤的电弧熔接,将制备好的两段光纤放入光纤熔接机调整架的,V,型槽中固定，并将两光纤的端面置于熔接的电极之间，相距适当距离。,调节调整架，使光纤轴心对准。,预放电对光纤端面进行加热整形，使光纤端面无毛刺、清洁、平整。,将光纤沿轴向稍加推进，使两端面直接接触并有一定相互挤压时停止移动。,继续放电直至光纤端面充分熔融连为一体。,接头的保护,将预先套好的热可缩管轻轻移到接头处。,把套有热可缩管的光纤放入加热器中，加热至热可缩管熔化成可塑状，紧贴光纤对接头部位进行保护。,粘接法,粘接法是将轴心对准的光纤用折射率与纤芯接近的粘接剂粘接固定的方法。一般分为槽接法和套管法。,槽接法,是把两根光纤放入精密的,V,型槽中并加以调整，然后该上盖板对光纤加压是光纤轴心对准后再用粘接剂固定。,套管法,是从玻璃套管的两端分别插入待接的光纤，通过套管内径使轴心对准后，从套管中部的横向孔注入粘接剂将光纤粘接固定。,连接损耗产生的主要原因,光纤的轴心错位,光纤端面间间隙过大,光纤端面有倾斜形成折角,光纤端面不完整,菲涅尔反射损耗,不同种类光纤进行连接,主要原因,示意图,轴心错位,端面间间隙过大,端面有倾斜形成折角,连接损耗产生的主要原因,连接损耗产生的主要原因,主要原因,示意图,端面不完整,光纤折射率不同,光纤芯径不同,菲涅尔反射损耗,n,1,n,2,n,1,n,2,n,3,
