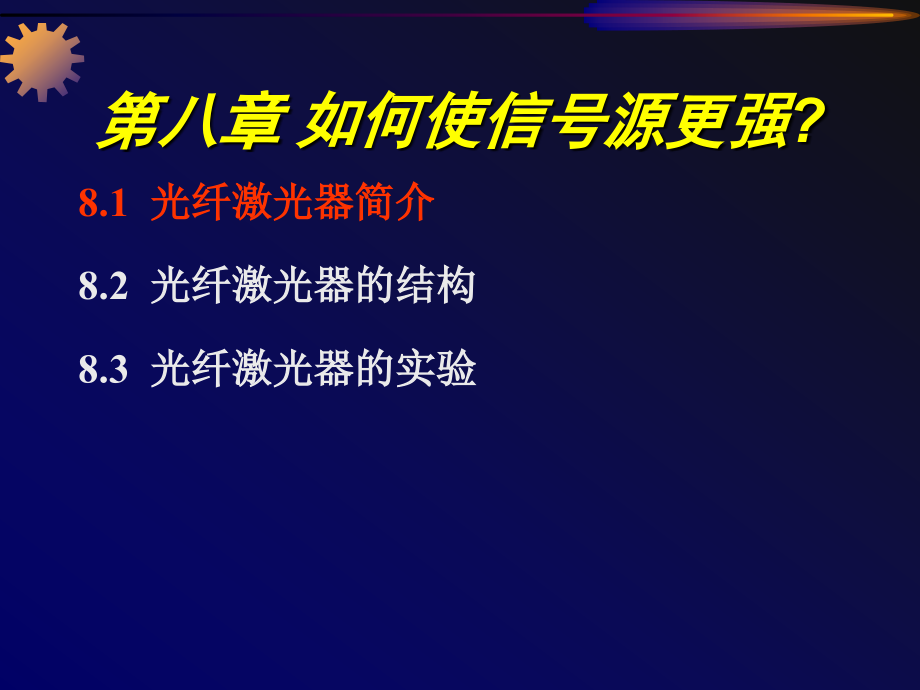

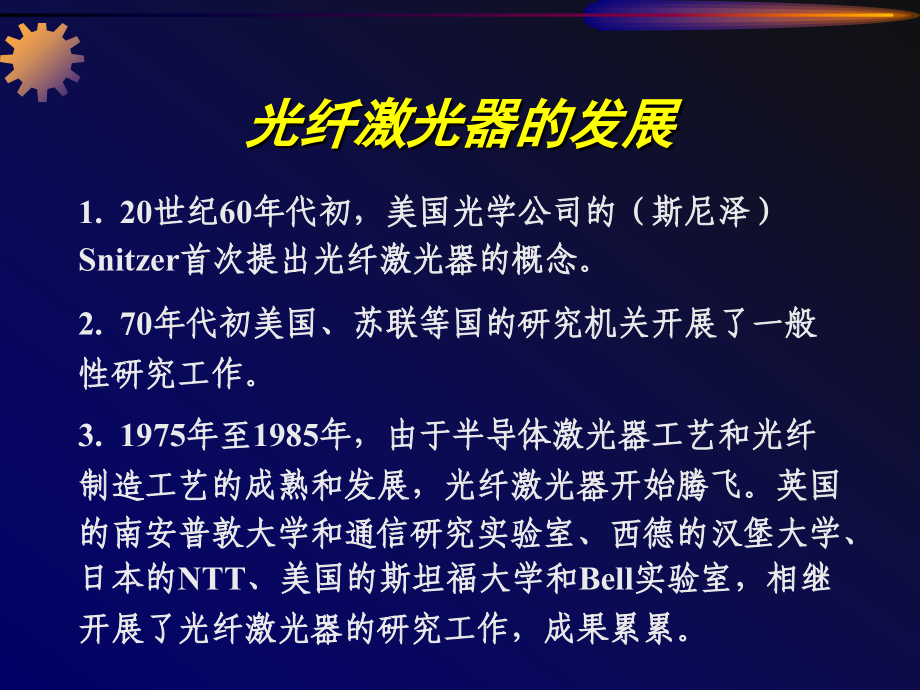

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,第八章 如何使信号源更强,?,8.1,光纤激光器简介,8.2,光纤激光器的结构,8.3,光纤激光器的实验,1.20,世纪,60,年代初，美国光学公司的（斯尼泽）,Snitzer,首次提出光纤激光器的概念。,2.70,年代初美国、苏联等国的研究机关开展了一般性研究工作。,3.1975,年至,1985,年，由于半导体激光器工艺和光纤制造工艺的成熟和发展，光纤激光器开始腾飞。英国的南安普敦大学和通信研究实验室、西德的汉堡大学、日本的,NTT,、美国的斯坦福大学和,Bell,实验室，相继开展了光纤激光器的研究工作，成果累累。,光纤激光器的发展,1985,年英国南安普敦大学的研究组取得突出成绩。他们用,MCVD,方法制作成功单模光纤激光器,此后他们先后报道了光纤激光器的调,Q,、锁模、单纵模输出以及光纤放大方面的研究工作。英国通信研究实验室,(BTRL),于,1987,年展示了用各种定向耦合器制作的精巧的光纤激光器装置,同时在增益和激发态吸收等研究领域中也做了大量的基础工作,在用氟化锆光纤激光器获得各种波长的激光输出谱线方面做了开拓性的工作。世界上还有很多研究机构活跃在这个研究领域,如德国汉堡技术大学,日本的,NTT,、三菱,美国的 贝尔实验室,斯坦福大学等。,20,世纪,80,年代后期，光纤光栅的问世和工艺的成熟，为光纤激光器注入了新的生命力，实现了光纤激光器的全光纤化。,光纤激光器的发展,1988,年,E.Snitzer,等提出了双包层光纤,从而使一直被认为只能是小功率器件的光纤激光器可以向高功率方向突破。,90,年代初，包层泵浦技术的发展，使传统的光纤激光器的功率水平提高了,4,5,个数量级，可谓光纤激光器发展史上的又一个里程碑。,进入,21,世纪后,高功率双包层光纤激光器的发展突飞猛进,最高输出功率记录在短时间内接连被打破,目前单纤输出功率,(,连续,),已达到,2000W,以上。,光纤激光器的分类,按谐振腔结构分类：,F-P,腔、环形腔、环路反射器光纤谐振腔以及“,8”,字形腔,DBR,光纤激光器、,DFB,光纤激光器,按光纤结构分类：单包层光纤激光器、双包层光纤激光器,按增益介质分类：稀土类掺杂光纤激光器、非线性效应光纤激光器、单晶光纤激光器,按掺杂元素分类：掺铒（,Er3+,）、钕（,Nd3+,）、镨（,Pr3+,）、铥（,Tm3+,）镱（,Yb3+,）、钬（,Ho3+,）,按输出波长分类：,S-,波段（,12801350nm,）、,C-,波段（,15281565nm,）,L-,波段（,15611620nm,）,按输出激光分类：脉冲激光器、连续激光器,光纤激光器的优点,光纤激光器近几年受到广泛关注，这是因为它具有其它激光器所无法比拟的优点，主要表现在,:,(1),光纤激光器中，光纤既是激光介质又是光的导波介质，因此泵浦光的耦合效率相当的高，加之光纤激光器能方便地延长增益长度，以便使泵浦光充分吸收，而使总的光,-,光转换效率超过,60%,；,(2),光纤的几何形状具有很大的表面积,/,体积比，散热快，它的工作物质的热负荷相当小，能产生高亮度和高峰值功率，己达,140mW/cm,；,(3),光纤激光器的体积小，结构简单，工作物质为柔性介质，可设计得相当小巧灵活，使用方便；,(4),作为激光介质的掺杂光纤，掺杂稀土离子和承受掺杂的基质具有相当多的可调参数和选择性，光纤激光器可在很宽光谱范围内,(455-3500nm),设计运行，加之玻璃光纤的荧光谱相当宽，插入适当的波长选择器即可得到可调谐光纤激光器，调谐范围己达,80nm,；,(5),光纤激光器还容易实现单模,单频运转和超短脉冲；,(6),光纤激光器增益高，噪声小，光纤到光纤的耦合技术非常成熟，连接损耗小且增益与偏振无关；,(7),光纤激光器的光束质量好，具有较好的单色性、方向性和温度稳定性；,(8),光纤激光器所基于的硅光纤的工艺现在已经非常成熟，因此，可以制作出高精度，低损耗的光纤，大大降低激光器的成本。,由于光纤激光器具有上述优点，它在通信、军事、工业加工、医疗、光信息处理、全色显示、激光印刷等领域具有广阔的应用前景。,通信,:,在光通信领域，采用布喇格光栅作为腔反馈和模式选择的掺铒光纤激光器比较容易实现单模、单频和低噪声，并被应用于光通信和光传感系统中，特别是可应用于密集波分复用,(DWDM),通信和光孤子通信中。如外调制的掺铒光纤激光器在,1996,年就能提供传输距离,654km,，速率为,2.5Gb/s,的信号，与,DBF,半导体激光器性能类同，但后者难以实现波长特定。刘颂豪院士认为，光纤光孤子激光器、光纤放大器和光孤子开关是三项使孤子通信走向实用化的主要技术。光孤子通信传输距离可达百万公里，传输速率高达,20Gb/s,，误码率低于,10-13,，实现了无差错通信。,军事,:,美国空军实验室的科学家们正在努力将光纤激光器的输出功率提高到千瓦数量级。定向能量瞄准项目中的激光集成技术分项目的研究人员正与加州,San Jose,市的,SDL,公司合作，开发高亮度、光照面积小的系统。该系统能作为激光防御武器替代目前看好的化学激光器。,工业加工,:,激光波长在,1080nm,附近的掺镱光纤激光器，其极高的效率和功率密度在材料加工方面可与传统的,YAG,激光器相媲美。在打标领域，由于光纤激光器具有高的光束质量和定位精度，使其不仅在微米量级对半导体及包装打标效率极高，而且也常被用于塑料和金属打标中。激光印刷,:,双包层光纤激光器，因其拥有极高的热稳定性和转换效率而大量进入印刷市场，印刷厂利用它可进行校样的制模。,医疗,:,功率超过几瓦的光纤激光器在显微外科手术中扮演了十分重要的角色，它能为外科手术提供较大的高能辐射源。,光纤激光器原理,激光器必须具备可以产生受激光发射的物理条件，在一般的激光器中，这些条件是通过下面三部分来实现的，也可以叫作构成激光器的,三要素,。,1.,产生粒子数反转,在通常的情况下，任何材料处于平衡态时部是低能态电子数远大于高能态电子数，当外来光子将低能态电子激发到高能态后，由于高能态的电子寿命很短，处于高能态电了又很快回到低能态，这种向上和向下的跃迁几乎是同时进行的。所以，为了获得粒子反转，就需要极大的激发强度，能够一下子把低能态电子大部分激发到高能态上去。具有这样大激发强度的光源是很难得到的，因而也限制了激光器的使用；同时，很大的激发功率也可能损坏材料。,2,谐振腔,激光器共振腔一般为,F-P,干涉共振腔结构，它是由两个反射率很高的相互个行的端面组成的腔体，激光材料产半的受激光发射就是在共振腔个形成的。,如果共振腔内的激光材料已达到粒子数反转条件，那么共振腔两端面之间来回反射的光在传播过程中不断激发出净受激辐射，由净受激辐射产生的光子加入到传播方向平行于共振腔的激发光行列中，这一过程使产生净受激跃迁的光场越来越强。,L,P,i,P,f,R,1,R,2,反射面,反射面,腔体轴线,1,2,E,f,E,i,激光输出,激光输出,虽然在光传播的过程中也有自发辐射产生的光子加入，但自发辐射的光有各种传播方向，只有那些传播方向平行于共振腔的光子才能在共振腔中保留下来，其余的自发跃迁受到抑制；另外在共振腔中传播的光的频率受到共振腔,共振频率,的限制，只有满足共振条件的那些光被加强、其余的光被抑制。所以共振腔的主要作用是在共振腔内形成一个具有,特定频率,的足够强的激发光场。,共振腔还有另一个作用：在共振腔内形成的受激光一部分通过共振腔端面发射出去成为受激光发射，另外一部分被端面反射回来，在共振腔内继续激发出受激辐射。所以，只要在共振腔内的激光材料始终保持粒子数反转条件，就可以获得连续的受激光发射。,2,谐振腔,3,功率源,为了使激光器产生激光输出，必须使共振腔中激光材料的增益达到阈值增益，也就是说要使粒子数反转达到一,定的程度，称为阈值反转密度。,因此激光器的第三个要素就是要有一个功率源，它所提供的能量至少要能够产生阈值反转密度。在半导体激光器中这一功率源是以电能形式提供激发功率的。,光纤激光器基本原理,光纤激光器和其他激光器一样，由能产生光子的增益介质，使光子得到反馈并在增益介质中进行谐振放大的光学谐振腔和激励光跃迁的泵浦源三部分组成。,激光输出,未转换的泵浦光线,稀土掺杂光纤,泵浦光,稀土类掺杂光纤激光器,稀土元素包括,15,种元素，在元素周期表中位于第五行。目前比较成熟的有源光纤中掺入的稀土离子有,Er3+,、,Nd3+,、,Pr3+,、,Tm3+,、,Yb3+,。,掺铒,(Er3+),光纤在,1.55,m,波长具有很高的增益，正对应低损耗第三通信窗口，由于其潜在的应用价值，掺铒,(Er3+),光纤激光器发展十分迅速。,掺镱,(Yb3+),光纤激光器是波长,1.0-1.2,m,的通用源，,Yb3+,具有相当宽的吸收带,(8001064nm),以及相当宽的激发带,(9701200nm),，故泵浦源选择非常广泛且泵浦源和激光都没有受激态吸收。,掺铥,(Tm3+),光纤激光器的激射波长为,1.4,m,波段，也是重要的光纤通信光源。,T,Komukai,等人获得了输出功率,100mw,、斜率效率,59,的,1.47,m,掺,Tm3+,光纤激光器。,对于通讯应用，目前认为掺,Er,光纤激光器最适宜，因为它能工作在石英光纤最低损耗波长,1.51,m,处，调谐范围,50nm,，可供多路光频复用。它的泵浦波长可在,0.807,m,、,0.980,m,和,1,490,m,，但目前最易得到的是,0.980,m,的激光二极管，它能提供连续编出几百,mw,，,Q,开关的,15ns,脉冲功率,100w,。理论上有可能获得,1kw,。,Er3+(4F13/24I15/2),有,1.54,m,发射谱线，与,Nd,激光器一样，用,0.514,m,的激光泵浦，便可产生振荡，其荧光光谱有,1.534,和,1.549,m,峰，寿命,812ms,。,Er,激光为三能级激光，因此用块状材料实现连续振荡比较困难，但用纤维激光器，可实现空运连续振荡，阈值,30mw,左右。插入衍射光栅，也可在,1.531.55,m,范围内实现波长可调性。,稀土类掺杂光纤激光器,其他的掺杂光纤激光器，如,2.1,m,工作的掺钬,(Ho3+),光纤激光器，由于水分子在,2.0,m,附近有很强的中红外吸收峰，对邻近组织的热损伤小、止血性好，且该波段对人眼是安全的，故在医疗和生物学研究上有广阔的应用前景。,稀土类掺杂光纤激光器,激光是由,Er,3,能级的,4I,13/2,至,4I,15/2,的跃迁产生，属三能级系统。器件效率较低，同时存在激光态吸收的问题，研究工作围绕如何提高器件的效率展开。,Er,3,光纤光栅激光器的缺点是对泵浦光的吸收效率和斜率效率低、频率不太稳定（跳模现象）。为解决这些问题，采用,Er,3,Yb,3,共掺的光纤作为增益介质。,Yb,3,离子起着吸收泵光（,980nm,），然后迅速转移给,Er,3,离子，以实现,1.5,m,区的放大器，对泵光的吸收能力可提高,2,个数量级。,8.2,光纤激光器的结构,掺,Er,光纤激光器,2,F,5/2,2,F,7/2,4,I,11/2,4,I,13/2,4,I,15/2,Yb,3,Er,3,其原理如图所示：,8.2,光纤激光器的结构,掺,Er,光纤激光器,掺,Yb,3+,光纤有很宽的吸收谱和发射谱，可以采用不同波长的抽运源，在,970,1200nm,波段获得激光，并可进行宽带调谐；同时，这种光纤激光器不存在激发态吸收、浓度淬灭、多声子跃迁等消激发过程，能够获得很高的能量转化效率。由于以上优点及其广阔的应用前景，掺,Yb,3+,光纤激光器受到越来越多研究者的关注。,8.2,光纤激光器的结构,掺,Yb,3,光纤激光器,第八章 如何使信号源更强,?,8.1,光纤激光器的工作原理,8.2,光纤激光器的结构,8.3,光纤激光器的实验,8.2,光纤激光器的结构,泵光,掺,Er,3,石英光纤,激光输出,剩余泵光,F-P,线形腔掺铒光纤激光器,光在腔内传输来回一次后的光强为：,要保证激光在腔内振荡，要求：,反射光与入射光发生干涉，为了在腔内形成稳定振荡，要求干涉加强。则腔长与波长满足,(,驻波条件,),：,增益系数,平均损耗系数,纵模和横模,在腔内，轴向驻波场为腔的本征模式光场。特点：与轴线垂直的横截面光场稳定均匀分布；,轴线方向形成驻波，称为纵模。,节数为,q,，为纵模序数。,与轴线垂直的横截面内光场稳定分布，称为横模,，用,LP,ml,表示，为线性偏振模。,m,为方位数，表示垂直光纤的横截面内沿圆周方向方位角,从,0,到,2,光场的变化数（节线数）。,l,为径向模数，表示纤芯区域光场的半径方向变化数,(,节线数,),。,LP,01,表示基模，它的角向径向,节线数,没有变化，为圆形光斑。,二、基于定向耦合器的谐振腔和反射器,1,、光纤环行谐振腔,泵浦光由,1,端进入，经耦合器进入环行腔。激励的激光与泵光无关。产生的激光由,4,端到,3,端。经耦合器分为,2,束：一束从,2,端输出；另一束由,4,端返回并被谐振放大；如此反复。,其中储存了能量,。,掺杂光纤,耦合器：,4,端出射光比,1,端入射光停滞后,/2,。,2,、光纤圈反射器,普通单模光纤,制成的耦合器的重要特性：只要在工作波长下,单模,运行，在两个输出端与输入端之间,存在固定相位差,，交叉耦合的光波比输入光波滞后相位,/2,。,光纤圈的功率反射率,R,、透射率,T,为：,从,2,端的透射功率总和为,0,：,1,3,4,2,的的顺时针光,场相位差为,0,，与从,1,4,3,2,的逆时针光场的相位差为,。,两光场因为振幅相同、相位相反,而抵消，总和为,0,。,光从,1,返回,。,SMF,3,、光纤,圈,谐振腔,光纤圈为,非谐振的干涉仪,结构。注意,分束器的取向,。,其中没有能量储存,。,透射,反射,反射,透射,光波既可以通过另一端输出；又可以再从输入端反射。,4,、全光纤激光器,两个光纤圈反射器串联起来组成的谐振腔，,通过一条掺杂光纤熔锥而成的,全光纤激光器,。,激光器要实现振荡，,要求光纤圈提供正反馈。,由此得到谐振腔的有效腔长为：,L,1,L,2,L,掺杂光纤,泵浦,环形器,EDF,FBG,FBG,FBG,泵浦,WDM,EDF,WDM,Output coupler,泵浦,PC controller,EDF,Isolator,Output,环形 腔掺铒激光器,8.2,光纤激光器的结构,三、可调谐光纤激光器,光纤激光器有,较宽的波长调节范围,，比染料激光器的,化学性质更稳定，不需低温运行,，潜在应用价值显著。,1,，反射镜,+,光栅形式可调谐输出谐振腔,使用闪耀光栅，若对激光中心的闪耀级次为,M,级，闪耀角为,，光栅常数为,d,，则光栅方程为：,只要转动衍射光栅，使光束相对于光栅法线的入射角在,附近变化，就能实现调节波长。,可调谐激光器,采用这种结构，利用氩离子激光器的,514nm,的光作为泵浦光，分别激励,掺铒,光纤及,掺钕,光纤,可调谐的波长范围分别为,25nm,和,80nm,。,由于分束器与光学元器件带来了腔内损耗，,导致阈值功率提高。,14 nm,11 nm,五、窄带输出的光纤激光器,通过光纤光栅的选模作用：达到窄带输出。,B,是布拉格波长，,d,是光栅周期，,n,e,是有效折射率。,激光线宽,0.06 nm,六、光纤,Fox-Smith,谐振腔,一般地，,14,段及,13,段的谐振频率不同。复合腔的纵模频率间隔为：,选择适当的,l,3,、,l,4,以致于在,整个荧光线宽内只有一个,纵模在振荡。则可以,实现,单纵模运转,。,复合腔结构,一、,Littrow,结构外腔调谐激光器的实验研究,调谐范围：,1040nm1107.6nm,，功率：,34mW,8.2,光纤激光器的结构,可调谐,掺,Yb,光纤激光器,输出功率随激光波长的变化关系,8.2,光纤激光器的结构,可调谐,掺,Yb,光纤激光器,重要参数,斜率效率：输出激光功率的变化量,/,泵浦功率的变化量 也就是输出激光功率随泵浦功率变化曲线线性部分的斜率，一般用百分数表示,单包层光纤激光器以其诸多的优良特点受到普遍关注，得到了长足发展。但是，由于泵浦光较难有效地耦合到几何尺寸只有几微米的光纤芯内，光光转换效率较低；同时，常规的单模光纤激光器要求泵光的输出模式必须为基模，这也限制了其输出功率的水平。所以一般常规光纤激光器的输出功率仅在毫瓦量级，研究工作和开发应用大都集中在光通信和光传感领域。,8.2,光纤激光器的结构,双包层光纤激光器,80,年代后期，美国宝丽来公司的研究者们作出了开创性的工作，发展了一种包层泵浦技术，大大促进了高功率光纤激光器的发展。在特种光纤生产技术和半导体激光器制造工艺高速发展的基础上，包层泵浦技术发展迅猛，激光器的能量转换效率高达,70%,以上、连续输出功率高达几十瓦、乃至几百瓦。同时，利用纤芯内的超高功率密度所产生的诸如受激布里渊散射、受激喇曼散射和频率上转换等非线性效应，大大拓宽了光纤激光器的输出频率范围，并使超短脉冲技术、喇曼光纤激光器和放大器技术的发展上了一个新的台阶。预计此类大功率、宽波段、高模式质量、结构紧凑、运转可靠、高性能价格比的双包层光纤激光器将在光通信（特别是高速长距离和孤子通信）、遥感、航天航空、生命科学、机械精密加工等领域获得广泛应用。,8.2,光纤激光器的结构,双包层光纤激光器,双包层光纤激光器有许多的优点,（,1,）高功率激光输出，多个多模半导体激光二极管并行泵浦，可设计出极高功率输出的光纤激光器；,（,2,）由于光纤的表面积与体积之比很大，高功率光纤激光器工作时一般无需复杂的冷却装置；,（,3,）由于光纤掺稀土元素离子，有一个宽而平坦的吸收光谱区，因此有很宽的泵浦波长范围。,（,4,）多模二极管泵浦源的稳定性,(,其可靠运转寿命超过,l00,万小时,),决定了这种激光器具有高可靠性；,（,5,）具有极高的光束质量，这是其他高功率激光器无法相比的；,（,6,）电光转换效率高，插头效率高达,20,以上；,（,7,）结构紧凑、牢固、不需精密的光学平台，能够适应恶劣的工作环境。,双包层掺杂光纤的结构,内包层,光纤芯,外包层,保护层,激光输出,泵浦光,8.2,光纤激光器的结构,双包层光纤激光器,一、双包层掺杂光纤的结构,光纤芯：,由掺稀土元素的,SiO,2,构成，它作为激光振荡的通道，对相关波长为单模；,内包层,：内包层由横向尺寸和数值孔径比纤芯大的多、折射率比纤芯小的纯,SiO,2,构成，它是泵光通道，对泵光波长是多模的；,外包层：,外包层由折射率比内包层小的软塑材料构成；,保护层：,最外层由硬塑材料包围，构成光纤的保护层。,8.2,光纤激光器的结构,双包层光纤激光器,双包层光纤结构,二、双包层光纤内包层的作用：,1.,包绕纤芯，将激光辐射限制在光纤芯内；,2.,多模导管作为泵光的传输通道，把多模泵光转换为单模激光输出。泵光的能量不能直接耦合到光纤芯内，而是将泵光耦合到内包层，光在内包层和外包层之间来回反射，多次穿过单模纤芯被其吸收。这种结构的光纤不要求泵光是单模激光，而且可对光纤的全长度泵浦，因此可选用大功率的多模激光二极管阵列作泵源，将约,70%,以上的泵浦能量间接地耦合到纤芯内，大大提高了泵浦效率。,8.2,光纤激光器的结构,双包层光纤激光器,双包层光纤激光器的泵浦耦合技术,1.,端面泵浦耦合技术,双包层光纤激光器的泵浦耦合技术,1.,端面泵浦耦合技术,双包层光纤激光器的泵浦耦合技术,2.,侧面泵浦耦合技术,三、,双包层光纤的研究进展,俄罗斯普物所研制的内包层为方形的掺,Yb,双包层光纤。,美国宝丽来公司研制的内包层为矩形的掺,Yb,双包层光纤。,美国朗讯公司研制的内包层为星形的掺,Yb,双包层光纤。,德国研制的内包层为,D,形的掺,Yb,和,Nd,双包层光纤，,中国武汉邮电科学研究院研制了掺,Yb,双包层光纤。,中国天津,46,所和南开大学合作研制成功掺,Yb,双包层光纤。,8.2,光纤激光器的结构,双包层光纤激光器,圆形,内包层的掺,Yb,3+,双包层光纤。内包层直径：,125m,数值孔径（,NA),：,0.38,；芯径：,5.5m,，,NA,：,0.11,；在,976nm,出的吸收系数：,64dB/km,；,矩形,内包层的掺,Yb,双包层光纤。内包层尺寸：,100m70m,；,NA,：,0.38,；芯径：,5.5m,；,NA,：,0.11,；在,976nm,出的吸收系数为,73dB/km,。,8.2,光纤激光器的结构,双包层光纤激光器,双包层光纤激光器结构,光纤非线性效应激光器：,在双包层光纤和高功率多模,LD,的制造工艺的日趋完善的基础上，高功率光纤激光器发展极为迅速。,美国宝丽来公司的,M.Muendel,等人在,97 CLEO,会议上报道，用,916nm,、,54.4W,的激光二极管条泵浦内包层为矩形的双包层光纤，在,1100nm,波长上获得,35.5W,的激光输出。,美国朗讯公司的,D.Inniss,等在,97 CLEO,会议上，采用一个,915nm,波长、,1cm,宽的高功率半导体激光二极管条作泵源，使系统的输出功率在,1065nm,波长处为,16.4W,，在,1101nm,波长处为,20.4W,。,8.2,光纤激光器的结构,高功率掺,Yb,光纤激光器,美国朗讯公司,S.Kosinki,和,D.Inniss,在,98 CLEO,会议上报导，用一种内包层为星形的双包层单模,Yb,3+,光纤激光器得到,20W,的激光输出,加州圣何塞光谱二极管实验室工程师,V.Dominic,等人在,99,年,CLEO,会议上报道在一个掺,Yb,3+,的双包层光纤激光器上，实现了连续输出功率大于,110W,的单模输出。其光,光转换效率为,58.3%,。实验装置如图所示：,8.2,光纤激光器的结构,高功率掺,Yb,光纤激光器,美国,IPG,公司的掺,Yb,双包层高功率激光器的输出功率水平超过,700,瓦，几十瓦几百瓦的双包层光纤激光器的商品也已问世。,8.2,光纤激光器的结构,高功率掺,Yb,光纤激光器,国内上海光机所用大于,10,瓦的,915nm LD,泵浦内包层为矩形的掺,Yb,双包层光纤获得,1060nm,、,4.9,瓦的激光输出。光,-,光转换效率为,43.6%,。,南开大学对高功率光纤激光器进行了研究。,8.2,光纤激光器的结构,高功率掺,Yb,光纤激光器,光纤：,选用了内包层形状为,D,形的掺,Yb3+,双包层光纤，几何尺寸为,400m340m,，数值孔径,0.38,。掺杂浓度,0.65mol%,（,Yb2O3,）。光纤长度,20,米。,瓦级全光纤掺,Yb,双包层光纤激光器,高功率的光纤激光器一般仍采用二色镜等传统的体器件构成谐振腔，未能实现全光纤化，这不仅极大地限制了光纤激光器的结构紧凑性和工作可靠性，也增加了抽运光的耦合难度，同时不利于光纤激光器与后续光纤光学系统的匹配兼容。为解决上述问题，采用光纤,Bragg,光栅（,FBG,）作为腔镜的全光纤高功率激光器。,8.2,光纤激光器的结构,高功率掺,Yb,光纤激光器,光纤：,掺,Yb,双包层光纤的内包层形状为正方形，截面尺寸为,125m125m,，数值孔径约为,0.38,。单模纤芯的模场半径为,7m,，数值孔径为,0.11,。纤芯中掺杂有较高浓度的,Yb,离子，对,976nm,抽运光的吸收损耗约为,1.7dB/m,。光纤长度为,20m,。,谐振腔：,一对中心反射波长为,1060nm,的,FBG,作为选频反馈腔镜，构成驻波腔，相应的峰值反射率分别为,99%,和,5%,。,图,3-5,8.2,光纤激光器的结构,高功率掺,Yb,光纤激光器,泵浦源：,为一台带有输出尾纤的,LD,模块，中心波长为,976nm,。在,LD,模块与光纤激光器注入端之间专门设计了一个,taper,型光纤耦合器，以提高抽运光的注入效率。,性能指标：,阈值功率：,300mW,输出功率：,1.18W,光光转换效率：,53.1%,斜率效率：,68,中心波长：,1060nm,光谱半宽：,95,），但插,入损 耗大，稳定性较差，需要几千伏的高压，产生,的电子干扰大。,8.2,光纤激光器的结构,调,Q,光纤激光器,A.,非光纤型：可饱和吸收体被动调,Q,特点：在,1.53mm,得到,0.1mJ,能量，开关速度慢，插入损耗大,8.2,光纤激光器的结构,调,Q,光纤激光器,B.,光纤型,Q,开关：光纤迈克尔逊干涉仪调,Q,特点：开关速度较慢，能产生,ms,量级脉冲，要求两臂光纤,光栅完全相同，这样的两个光纤光栅比较难制作，,消光比不高,8.2,光纤激光器的结构,调,Q,光纤激光器,B.,光纤型,Q,开关：光纤马赫曾特干涉仪调,Q,特点：全光纤型主动调,Q,，可产生,ms,脉冲，低插入损耗 ，,但开关时间较慢,8.2,光纤激光器的结构,调,Q,光纤激光器,锁模光纤激光器可作为高速通信系统的光源，有着光明的前途。,高速光纤通信要求超短脉冲光源的脉宽为,ps,，重复频率,1GHz,100GHz,，同时输出波长可调谐，因此研究工作集中在：高重复速率谐波锁模技术；多波长和可调谐锁模光纤激光器；锁模光纤激光稳频技术；输出脉冲窄化和超连续谱光纤激光器。,8.2,光纤激光器的结构,锁模光纤激光器,锁模光纤激光器,所谓锁模就是相位锁定，光纤激光器同时运转在位于增益带宽内的大量纵模上，当各纵模相位同步，任意相邻纵模相位差恒定为一常数值时，就实现了锁模。,如图所示，腔长为,L,的普通光纤激光器在未经锁模时，同时运转在位于增益带宽范围内超过闽值的大量纵模上，各个纵模的等频率间隔为,:,日本,NTT,采用有理数谐波锁模技术，重复频率达到,200GHz,，采用色散渐减,Er,光纤放大器进行绝热孤子压缩可使脉宽小于,100fs,，他们还利用重复频率,6.3GHz,、脉宽,3.5ps,的主动锁模激光器作泵浦，经放大后泵浦,3km,单模色散位移光纤，获得了宽,200nm,，强度平坦的超连续光谱。,S.Li,等人报道色散调谐波长技术使主动锁模激光的调谐范围达,12.1nm,。,南开大学在锁模光纤激光器方面作了诸多的研究工作：,8.2,光纤激光器的结构,锁模光纤激光器,基于,Bragg,光纤光栅调谐的锁模光纤激光器,实验结果,:,波长：,1558.4nm,脉宽：,50ps,调谐范围：,1553.92nm,1561.27nm,8.2,光纤激光器的结构,锁模光纤激光器,基于有理数谐波的锁模光纤激光器,实验结果：波长：,1556.00nm,脉宽：,39.23ps,8.2,光纤激光器的结构,锁模光纤激光器,基于啁啾光栅色散的锁模光纤激光器,实验结果：波长：,1555.12nm,脉宽：,60ps,啁啾度：,5.2,8.2,光纤激光器的结构,锁模光纤激光器,实验结果：波长：,1552.24nm,，,1559.32nm,；脉宽：,60.0ps,RF driver,8.2,光纤激光器的结构,锁模光纤激光器,双波长主动锁模光纤激光器,问题与思考题？,1,、简述什么是激光器构成的三要素，光纤激光器满足三要素条件。,2,、不采用实际的腔镜，如何设计光纤激光器的,F-P,腔，给出设计方案并说明工作原理。,3,、如何设计一种环形腔光纤激光器，给出设计方案同说明工作原理。,4,、如何设计一种环形腔光纤激光器，给出设计方案同说明工作原理。,问题与思考题？,6,、画出典型的双包层光纤的结构，并简述其特点。,9,、什么是激光器的调,Q,技术，设计一种光纤调,Q,激光器，画出其结构，并简述其工作原理。,10,、什么是激光器的锁模技术，设计一种光纤锁模激光器，画出其结构，并说明工作原理。,
