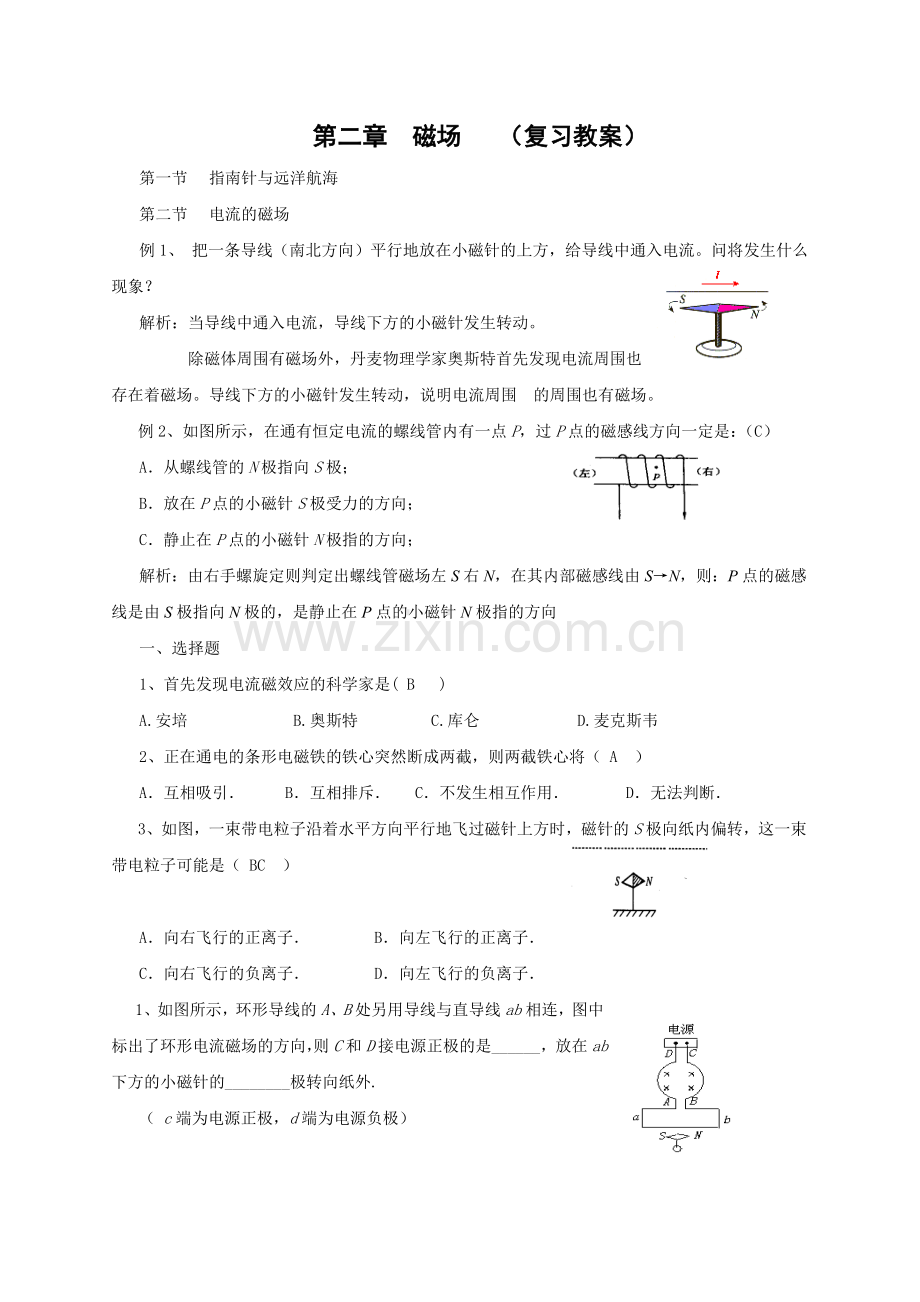

第二章 磁场 （复习教案）
第一节 指南针与远洋航海
第二节 电流的磁场
例1、 把一条导线（南北方向）平行地放在小磁针的上方，给导线中通入电流。问将发生什么现象？
解析：当导线中通入电流，导线下方的小磁针发生转动。
除磁体周围有磁场外，丹麦物理学家奥斯特首先发现电流周围也存在着磁场。导线下方的小磁针发生转动，说明电流周围 的周围也有磁场。
例2、如图所示，在通有恒定电流的螺线管内有一点P，过P点的磁感线方向一定是：（C）
A．从螺线管的N极指向S极；
B．放在P点的小磁针S极受力的方向；
C．静止在P点的小磁针N极指的方向；
解析：由右手螺旋定则判定出螺线管磁场左S右N，在其内部磁感线由S→N，则：P点的磁感线是由S极指向N极的，是静止在P点的小磁针N极指的方向
一、选择题
1、首先发现电流磁效应的科学家是( B )
A.安培 B.奥斯特 C.库仑 D.麦克斯韦
2、正在通电的条形电磁铁的铁心突然断成两截，则两截铁心将（ A ）
A．互相吸引． B．互相排斥． C．不发生相互作用． D．无法判断．
3、如图，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，这一束带电粒子可能是（ BC ）

A．向右飞行的正离子． B．向左飞行的正离子．
C．向右飞行的负离子． D．向左飞行的负离子．
1、如图所示，环形导线的A、B处另用导线与直导线ab相连，图中标出了环形电流磁场的方向，则C和D接电源正极的是______，放在ab下方的小磁针的________极转向纸外.
（ c端为电源正极，d端为电源负极）

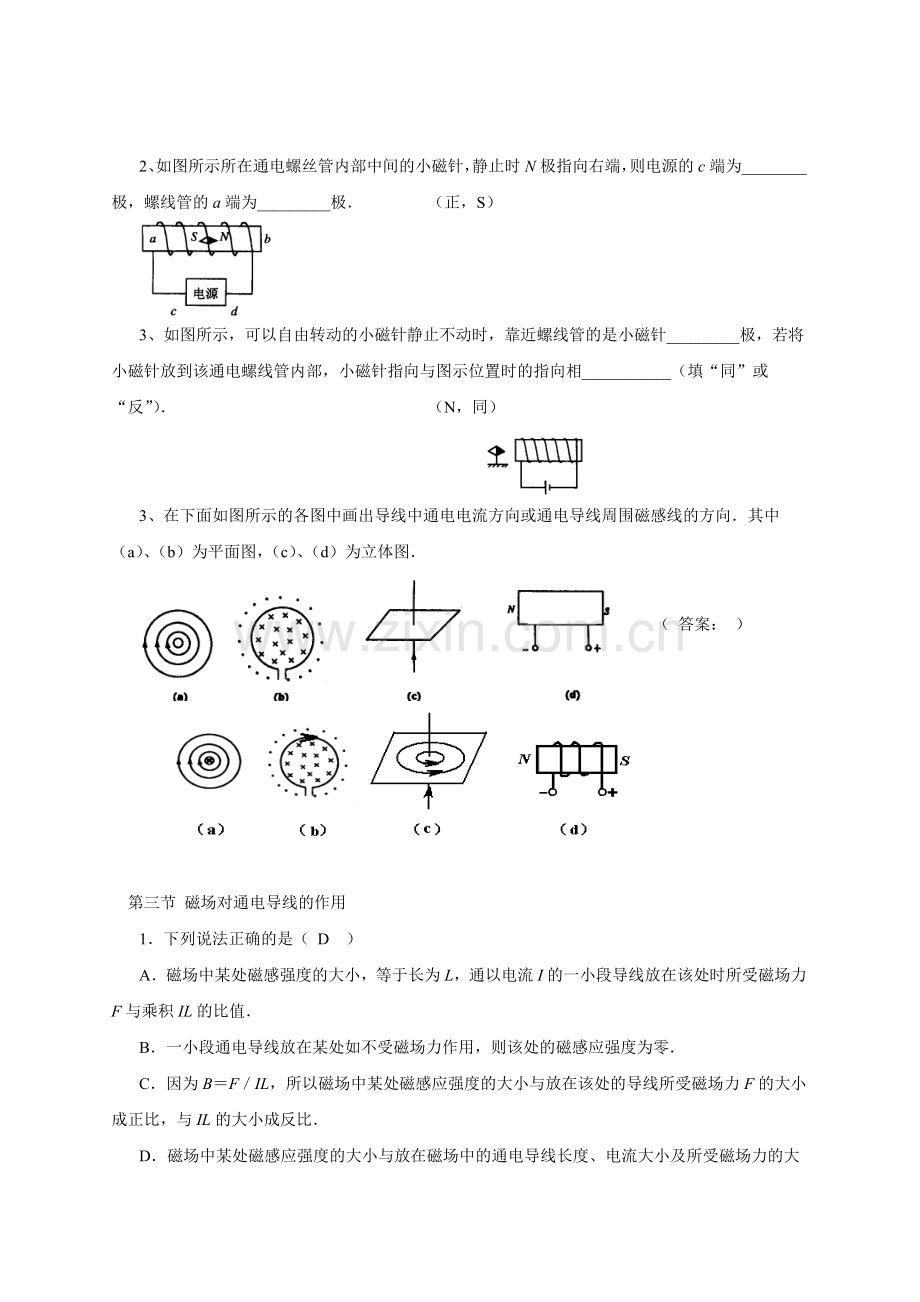

2、如图所示所在通电螺丝管内部中间的小磁针，静止时N极指向右端，则电源的c端为________极，螺线管的a端为_________极． （正，S）

3、如图所示，可以自由转动的小磁针静止不动时，靠近螺线管的是小磁针_________极，若将小磁针放到该通电螺线管内部，小磁针指向与图示位置时的指向相___________（填“同”或“反”）． （N，同）

3、在下面如图所示的各图中画出导线中通电电流方向或通电导线周围磁感线的方向．其中（a）、（b）为平面图，（c）、（d）为立体图．

（ 答案： ）

第三节 磁场对通电导线的作用
1．下列说法正确的是（ D ）
A．磁场中某处磁感强度的大小，等于长为L，通以电流I的一小段导线放在该处时所受磁场力F与乘积IL的比值．
B．一小段通电导线放在某处如不受磁场力作用，则该处的磁感应强度为零．
C．因为B＝F／IL，所以磁场中某处磁感应强度的大小与放在该处的导线所受磁场力F的大小成正比，与IL的大小成反比．
D．磁场中某处磁感应强度的大小与放在磁场中的通电导线长度、电流大小及所受磁场力的大小均无关．
2．两条导线AB和CD互相垂直，如图所示，其中的AB固定，CD可自由活动，两者相隔一小段距离，当两条导线分别通以图示方向的电流时，垂直纸面向里看导线CD将（ B ）
A．顺时针方向转动，同时靠近AB．
B．逆时针方向转动，同时靠近AB．
C．顺时外方向转动，同时远离AB．
D．逆时针方向转动，同时远离AB．
5．如图所示，一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b两点．棒的中部处于方向垂直纸面向里的句强磁场中，棒中通有电流，方向从M流向N，此时是线上有拉力．为了使拉力等于零，可以：(C)
A．适当减小感应强度．
B．使磁场反向．
C．适当增大电流强度．
D．使电流反向．
1、通电导体在磁场中要________的作用，它受力的方向跟________方向和________方向有关，而且这个力的方向既跟________方向垂直，又跟________方向垂直．
答案：受到力　电流　磁感线　磁感线　电流
第四节 磁场对运动电荷的作用
第五节、磁性材料
典型例题
例1、运动电荷在磁场中受到的作用力，叫做 。
解析：洛伦兹力。荷兰物理学家洛伦兹首先提出了运动电荷产生磁场和磁场对运动电荷有作用力的观点，为纪念他，人们称这种力为洛伦兹力。通电导线在磁场中所受安培力是洛伦兹力的宏观表现。
例2、试判断下图中所示的带电粒子刚进入磁场时所受的洛伦兹力的方向.

解析：伸开左手，使大拇指和其余四指垂直，且处于同一平面内，把手放入磁场中，让磁感线垂直穿入手心，四指指向正电荷运动的方向，那么，拇指所指的方向就是正电荷所受洛伦兹力的方向。运动的负电荷在磁场中所受的洛伦兹力，方向跟正电荷受的力相反。在用左手定则判断时，若四指指向是电荷运动的反方向，那么拇指所指的方向就是负电荷所受洛伦兹力的方向。甲中正电荷所受的洛伦兹力方向向上；乙中正电荷所受的洛伦兹力方向向下；丙中正电荷所受的洛伦兹力方向垂直于纸面指向读者；丁中正电荷所受的洛伦兹力的方向垂直于纸面指向纸里。
基础练习
一、选择题
1、如图中表示磁场B，正电荷运动方向和磁场对电荷作用力F的相互关系图，这四个图中画得正确的图是（其中B、F、V两两垂直）（ D ）

2、下列说法正确的是（D）
A．运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力作用．
B．运动电荷在某处不受洛伦兹力作用，则该处的磁感应强度一定为零．
C．洛伦兹力即不能改变带电粒子的动能，也不能改变带电粒子的动量．
D．洛伦兹力对带电粒子永不做功．
3、一束电子从上向下运动，在地球磁场的作用下，它将：（B ）
A．向东偏转． B．向西偏转．
C．向南偏转． D．向北偏转．
5、把磁铁靠近铁棒，铁棒会被磁化，这是由于：（D　）
　　A．铁棒两端出现电荷
　　B．铁棒受到磁铁的吸引力
　　C．铁棒内的分子电流取向杂乱无章造成的
D．铁棒内的分子电流取向大致相同造成的
