电磁感应楞次定律学案.doc

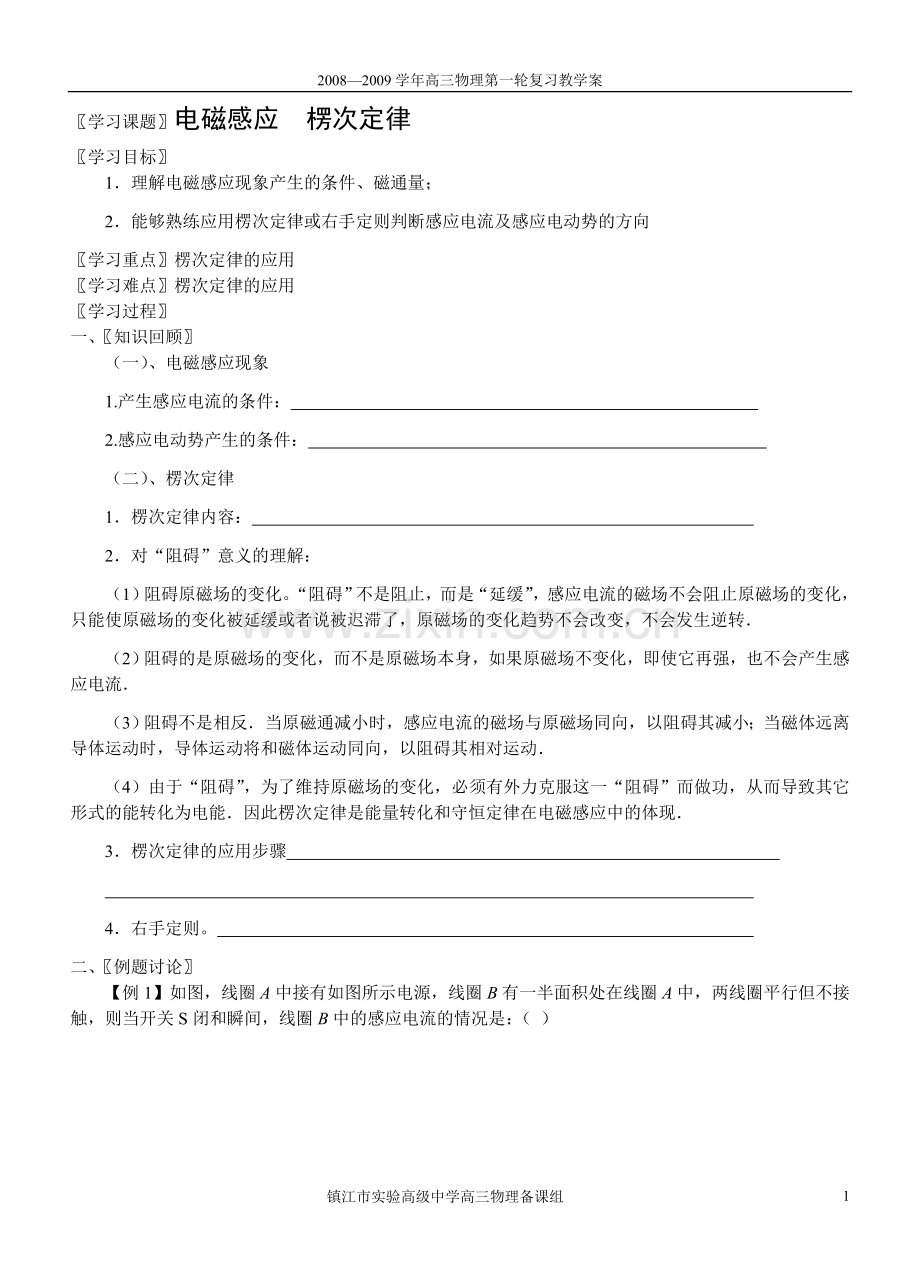

2008—2009学年高三物理第一轮复习教学案
〖学习课题〗电磁感应 楞次定律
〖学习目标〗
1．理解电磁感应现象产生的条件、磁通量；
2．能够熟练应用楞次定律或右手定则判断感应电流及感应电动势的方向
〖学习重点〗楞次定律的应用
〖学习难点〗楞次定律的应用
〖学习过程〗
一、〖知识回顾〗
（一）、电磁感应现象
1.产生感应电流的条件：
2.感应电动势产生的条件：
（二）、楞次定律
1．楞次定律内容：
2．对“阻碍”意义的理解：
（1）阻碍原磁场的变化。“阻碍”不是阻止，而是“延缓”，感应电流的磁场不会阻止原磁场的变化，只能使原磁场的变化被延缓或者说被迟滞了，原磁场的变化趋势不会改变，不会发生逆转．
（2）阻碍的是原磁场的变化，而不是原磁场本身，如果原磁场不变化，即使它再强，也不会产生感应电流．
（3）阻碍不是相反．当原磁通减小时，感应电流的磁场与原磁场同向，以阻碍其减小；当磁体远离导体运动时，导体运动将和磁体运动同向，以阻碍其相对运动．
（4）由于“阻碍”，为了维持原磁场的变化，必须有外力克服这一“阻碍”而做功，从而导致其它形式的能转化为电能．因此楞次定律是能量转化和守恒定律在电磁感应中的体现．
3．楞次定律的应用步骤

4．右手定则。
二、〖例题讨论〗

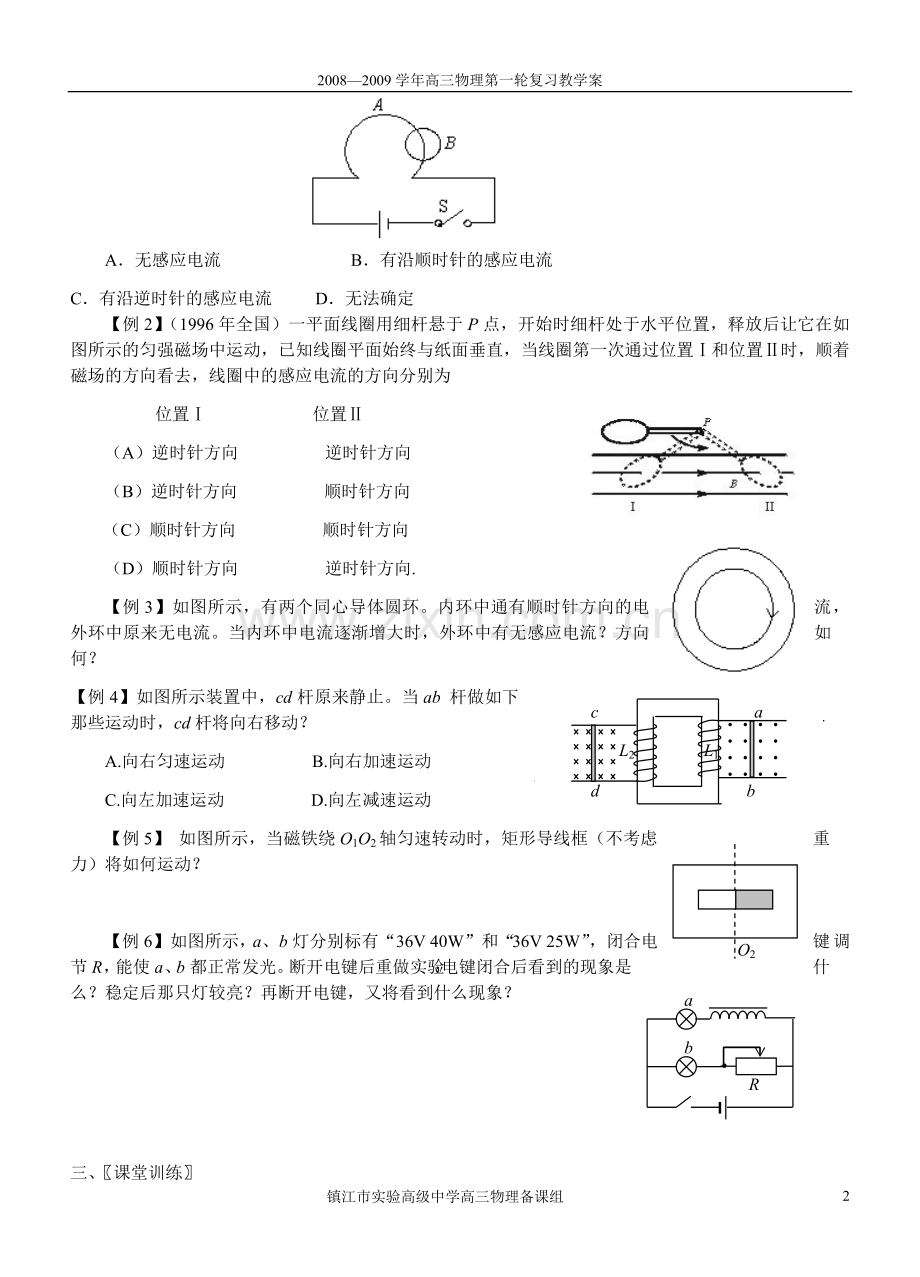

【例1】如图，线圈A中接有如图所示电源，线圈B有一半面积处在线圈A中，两线圈平行但不接触，则当开关S闭和瞬间，线圈B中的感应电流的情况是：（ ）

A．无感应电流 B．有沿顺时针的感应电流
C．有沿逆时针的感应电流 D．无法确定
【例2】（1996年全国）一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动，已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ和位置Ⅱ时，顺着磁场的方向看去，线圈中的感应电流的方向分别为
位置Ⅰ 位置Ⅱ
（A）逆时针方向 逆时针方向
（B）逆时针方向 顺时针方向
（C）顺时针方向 顺时针方向
（D）顺时针方向 逆时针方向.
【例3】如图所示，有两个同心导体圆环。内环中通有顺时针方向的电流，外环中原来无电流。当内环中电流逐渐增大时，外环中有无感应电流？方向如何？
c a
d b
L2 L1
【例4】如图所示装置中，cd杆原来静止。当ab 杆做如下那些运动时，cd杆将向右移动？
A.向右匀速运动 B.向右加速运动
C.向左加速运动 D.向左减速运动
O1
O2
【例5】 如图所示，当磁铁绕O1O2轴匀速转动时，矩形导线框（不考虑重力）将如何运动？

a
b
L
R
【例6】如图所示，a、b灯分别标有“36V 40W”和“36V 25W”，闭合电键调节R，能使a、b都正常发光。断开电键后重做实验：电键闭合后看到的现象是什么？稳定后那只灯较亮？再断开电键，又将看到什么现象？

三、〖课堂训练〗
a d
b c
O1
O2
1．如图所示，O1O2是矩形导线框abcd的对称轴，其左方有匀强磁场。以下哪些情况下abcd中有感应电流产生？方向如何？
A.将abcd 向纸外平移 B.将abcd向右平移
O1 a
O2 b
C.将abcd以ab为轴转动60° D.将abcd以cd为轴转动60°
a b
2．如图所示，在条形磁铁从图示位置绕O1O2轴转动90°的过程中，放在导轨右端附近的金属棒ab将如何移动？

3． 如图所示，绝缘水平面上有两个离得很近的导体环a、b。将条形磁铁沿它们的正中向下移动（不到达该平面），a、b将如何移动？

O
B
4．如图所示，用丝线悬挂闭合金属环，悬于O点，虚线左边有匀强磁场，右边没有磁场。金属环的摆动会很快停下来。试解释这一现象。若整个空间都有向外的匀强磁场，会有这种现象吗
四、〖课堂作业〗
1．（99全国）如图所示，为地磁场磁感线的示意图，在北半球地磁场的坚直分量向下。飞机在我国上空匀逐巡航。机翼保持水平，飞行高度不变。由于地磁场的作用，金属机翼上有电势差。设飞行员左方机翼未端处的电势为U1，右方机翼未端处的电势力U2，则
A.若飞机从西往东飞，U1比U2高
B.若飞机从东往西飞，U2比U1高
C.若飞机从南往北飞，U1比U2高
D.若飞机从北往南飞，U2比U1高
2．如图所示，在两根平行长直导线中，通以同方向、同强度的电流，导线框ABCD和两导线在同一平面内，导线框沿着与两导线垂直的方向自右向左在两导线间匀速运动。在运动过程中，导线框中感应电流的方向（ ）
A．沿ABCD方向不变。
B．沿ADCB方向不变。
C．由ABCD方向变成ADCB方向。
D．由ADCB方向变成ABCD方向。
3．如图所示，两个线圈绕在同一圆筒上，A中接有电源，B中导线ab短路。当把磁铁迅速插入A线圈中时，A线圈中的电流将 （填减少，增大，不变），B线圈中的感应电流的方向在外电路中是由 到 的；如线圈B能自由移动，则它将向 移动（左，右，不）。

4．如图所示，闭合金属铜环从高为h的曲面滚下，沿曲面的另一侧上升，设闭合环初速度为零，不计摩擦，则（ ）
A．若是匀强磁场，环上升的高度小于h
B．若是匀强磁场，环上升的高度大于h
C．若是非匀强磁场，环上升的高度等于h
D．若是非匀强磁场，环上升的高度小于h
5．一根磁化的钢棒以速度v射入水平放置的固定的铜管内，v的方向沿管中心轴，不计棒的重力和空气阻力，则在入射过程中（ ）
A.铜管的内能增加 B.钢棒的速率减小 C.钢棒的速率不变 D.钢棒的速率增大
6．如图（a），圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴.Q中通有变化电流，电流随时间变化的规律如图（b）所示.P所受的重力为G，桌面对P的支持力为N，则
A.t1时刻N＞G
B.t2时刻N＞G
C.t3时刻N＜G
D.t4时刻N=G

7．如图所示，ab是一个可绕垂直于纸面的轴O转动的闭合矩形导线框，当滑动变阻器的滑片P自左向右滑动时，从纸外向纸内看，线框ab将
A.保持静止不动
B.逆时针转动
C.顺时针转动
D.发生转动，但电源极性不明，无法确定转动方向
〖自我小结〗

4
镇江市实验高级中学高三物理备课组
