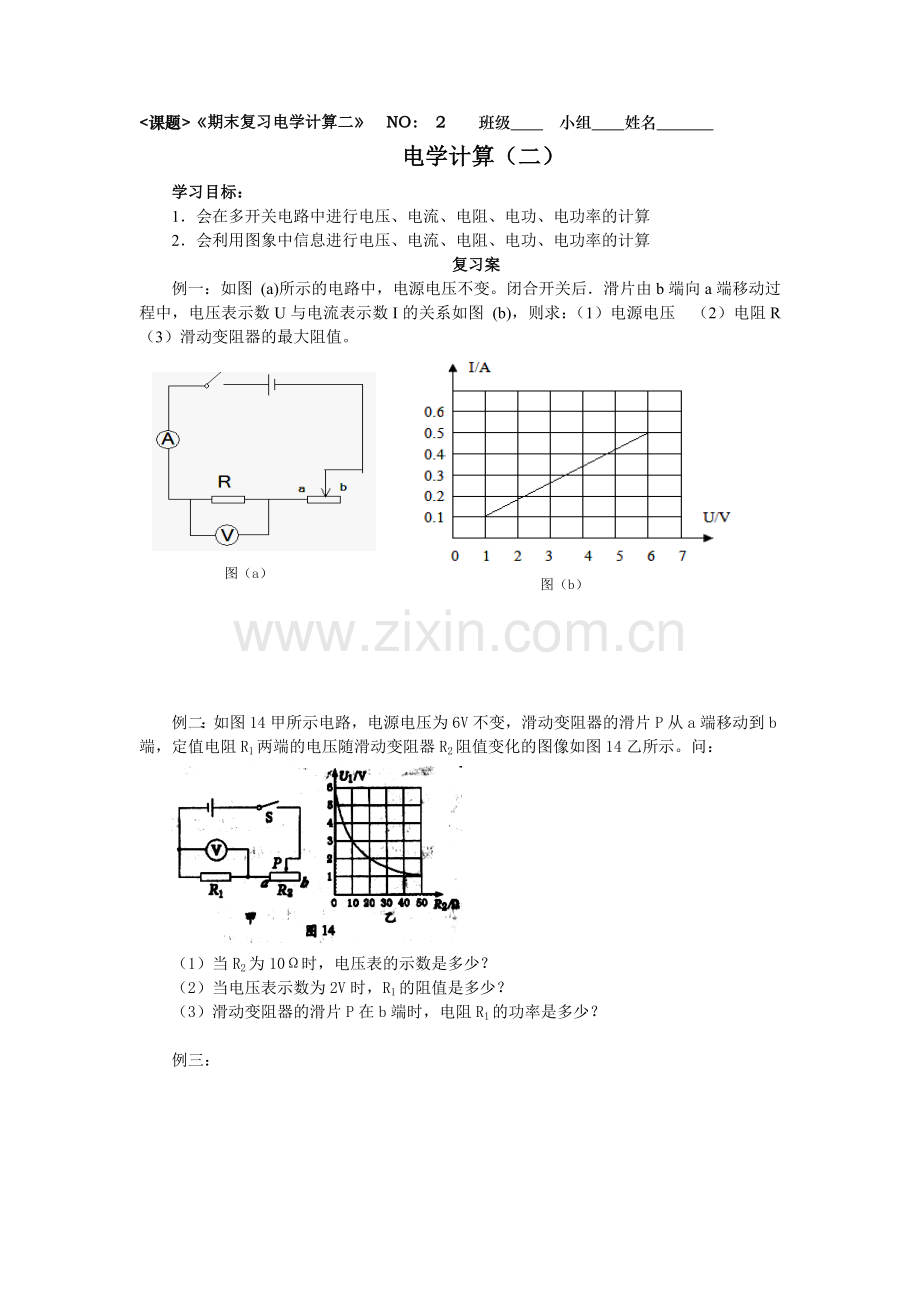

<课题>《期末复习电学计算二》 NO： 2 班级 小组 姓名
电学计算（二）
学习目标：
1．会在多开关电路中进行电压、电流、电阻、电功、电功率的计算
2．会利用图象中信息进行电压、电流、电阻、电功、电功率的计算
复习案
例一：如图 (a)所示的电路中，电源电压不变。闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图 (b)，则求：（1）电源电压 （2）电阻R （3）滑动变阻器的最大阻值。
图（a）
图（b）

例二：如图14甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图14乙所示。问：

（1）当R2为10Ω时，电压表的示数是多少？
（2）当电压表示数为2V时，R1的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？

例三：

求：（1）电源电压是多少伏？
（2）电阻R的阻值是多少欧？
（3）K1断开，K2接b时，该灯泡在1分钟内消耗的电能是多少焦耳？

训练案
1．如图9所示　，电源电压不变，灯L标有“6V　6W”字样。当闭合开关S1时，灯L正常发光，它的电阻是多大？再闭合开关S2，前后两次电流表的示数之比为2：3，则电阻R的
阻值为多少？

2．如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A。求R1 ，R2。图9

3．电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1=3.0kΩ。当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V。求电压表的电阻是多少？

4．如图5甲所示，当开关S从2转换到点1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是 V，电阻R2的阻值是 Ω，电阻R2的I-U的图像是丙中的 。填（“a”或“b”）

5．如图为电路元件A和B的I-U图像，根据图像提供的信息，求：
（1）元件A的阻值为多大？
（2）若将他们并联，接在4.0V的电源上，电路中的总电流为多大？
（3）若将他们串联，接在某电源上，电路中的电流是0.15A，电源电压是多大？

6．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了多少？

7．在如图所示的电路中，电源电压恒定，L1、L2均标有“6V 6W”字样（设灯丝的电阻不变）。当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏等的总功率是多少？

8．在如图8所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。闭合S后，与的阻值之比和电功率之比分别是多少？

9．如图所示电路图，电源电压U＝3V且保持不变，闭合开关S后，电流表A1的示数为0.1A，电流表A的示数为0.6A。
求：（1）电阻R1的阻值；（2）电阻R2的电功率。

10．某课外活动小组需要对两只定值电阻R1、R2和一个滑动变阻器R3的电阻进行测量，将这些元件连成如图16所示的电路。闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A。求：

（1）R1的阻值是多少？
（2）滑动变阻器的最大阻值R3是多少？
（3）R2的阻值是多少？
（4）S1、S2都闭合，将滑动变阻器的阻值调到0时，R1的电功率多大？
