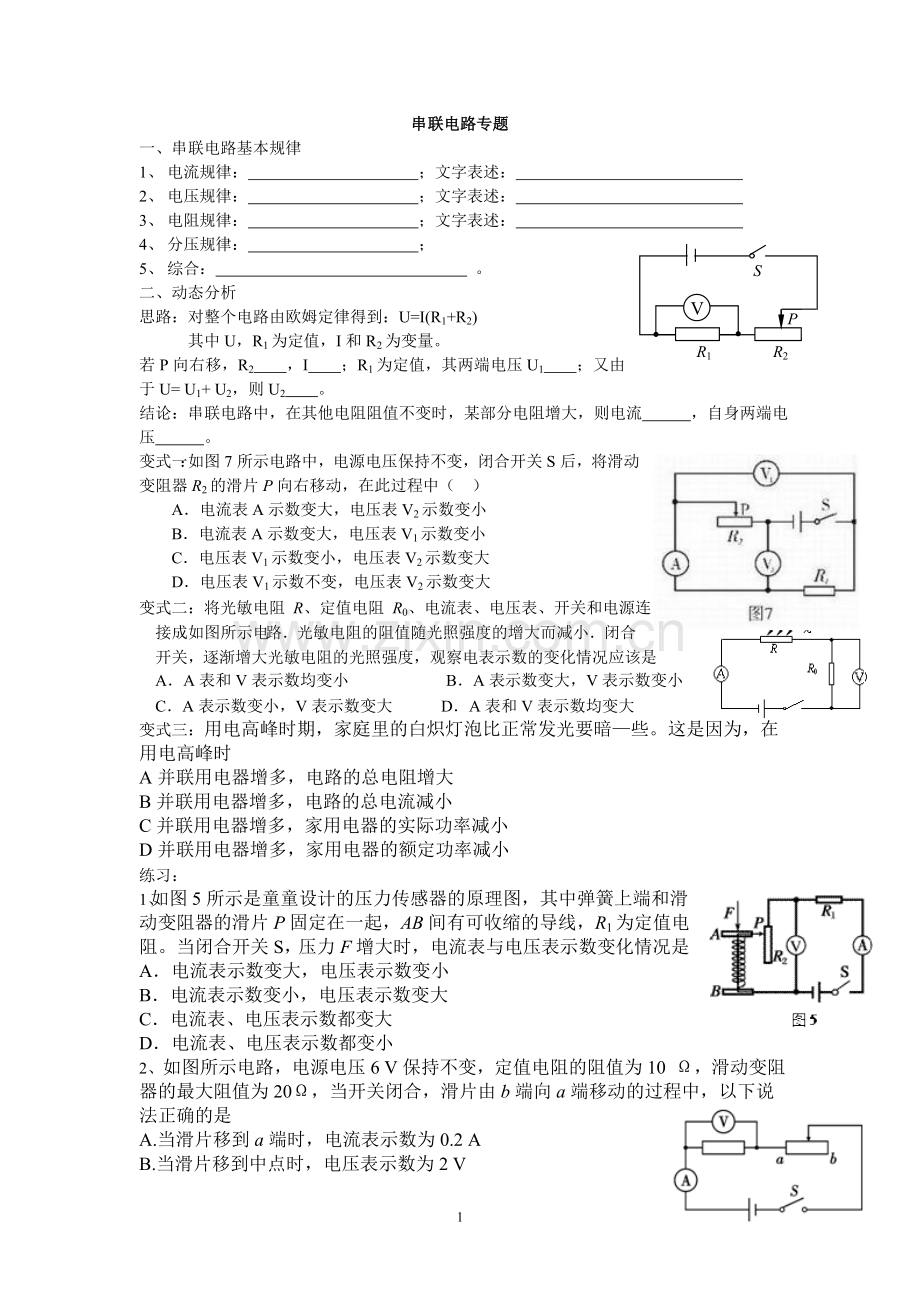

串联电路专题
一、 串联电路基本规律
1、 电流规律： ；文字表述：
2、 电压规律： ；文字表述：
3、 电阻规律： ；文字表述：

R1
R2
P
S
V
4、 分压规律： ；
5、 综合： 。
二、 动态分析
思路：对整个电路由欧姆定律得到：U=I(R1+R2)
其中U，R1为定值，I和R2为变量。
若P向右移，R2 ，I ；R1为定值，其两端电压U1 ；又由于U= U1+ U2，则U2 。
结论：串联电路中，在其他电阻阻值不变时，某部分电阻增大，则电流 ，自身两端电压 。
变式一：如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变大
变式二：将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是
A．A表和V表示数均变小 B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大 D．A表和V表示数均变大
变式三：用电高峰时期，家庭里的白炽灯泡比正常发光要暗—些。这是因为，在用电高峰时
A并联用电器增多，电路的总电阻增大
B并联用电器增多，电路的总电流减小
C并联用电器增多，家用电器的实际功率减小
D并联用电器增多，家用电器的额定功率减小
练习：
1、如图5所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小
2、如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是
A.当滑片移到a端时，电流表示数为0.2 A
B.当滑片移到中点时，电压表示数为2 V
C.电压表示数与电流表示数的比值不变
D.电压表的示数减少

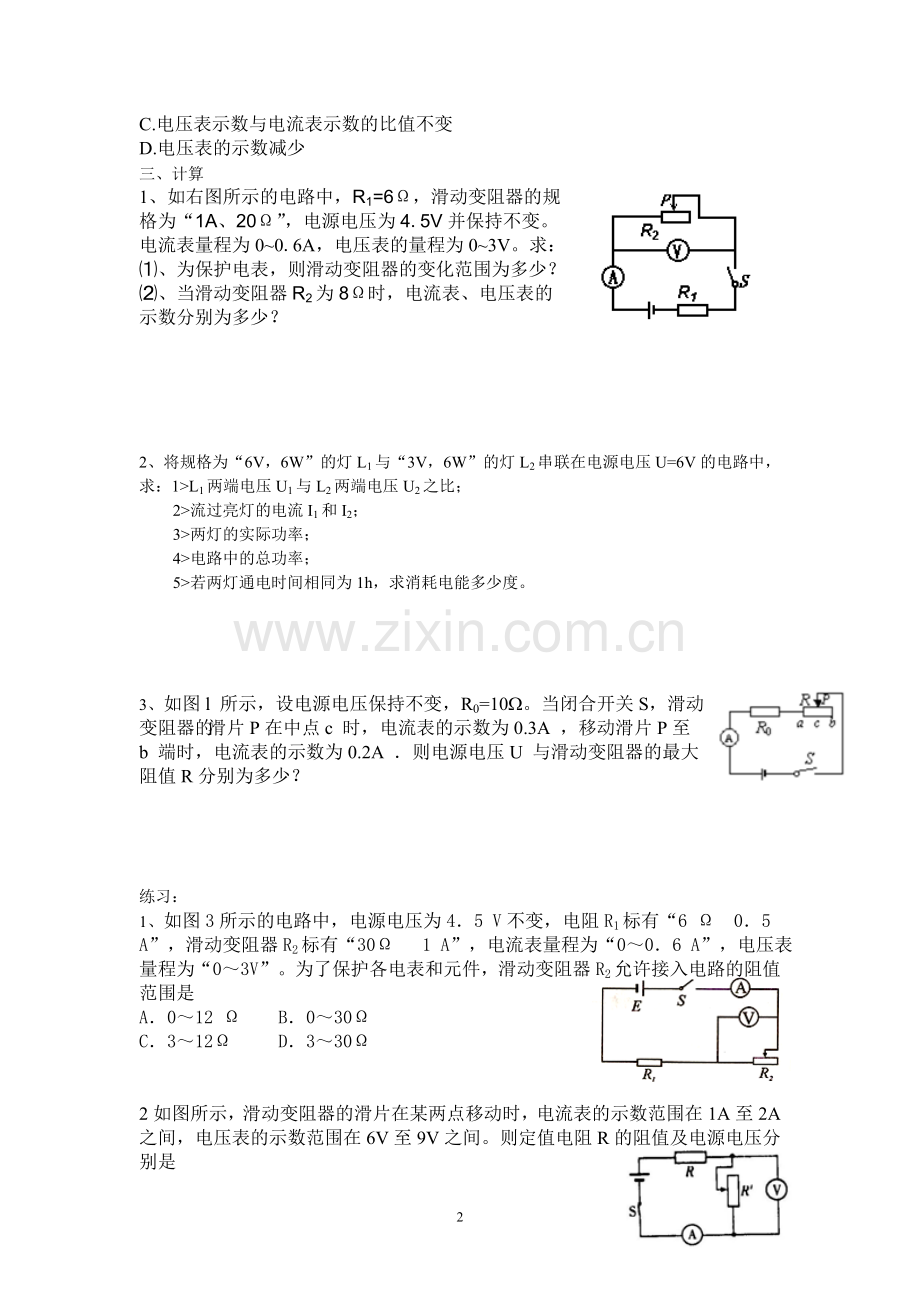

三、计算
1、如右图所示的电路中，R1=6Ω，滑动变阻器的规
格为“1A、20Ω”，电源电压为4.5V并保持不变。
电流表量程为0~0.6A，电压表的量程为0~3V。求：
⑴、 为保护电表，则滑动变阻器的变化范围为多少？
⑵、 当滑动变阻器R2为8Ω时，电流表、电压表的
示数分别为多少？

2、将规格为“6V，6W”的灯L1与“3V，6W”的灯L2串联在电源电压U=6V的电路中，求：1>L1两端电压U1与L2两端电压U2之比；
2>流过亮灯的电流I1和I2；
3>两灯的实际功率；
4>电路中的总功率；
5>若两灯通电时间相同为1h，求消耗电能多少度。

3、如图l 所示，设电源电压保持不变，R0=10W。当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为多少？

练习：
1、如图3所示的电路中，电源电压为4．5 V不变，电阻R1标有“6 Ω 0．5 A”，滑动变阻器R2标有“30Ω 1 A”，电流表量程为“0～0．6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是
A．0～12 Ω B．0～30Ω
C．3～12Ω D．3～30Ω

2如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。则定值电阻R的阻值及电源电压分别是
A．3Ω，15V B．6Ω，15V
C．3Ω，12V D．6Ω，12V

3、如图所示，小灯泡规格为“6V 3．6W”(灯丝电阻不变)，闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0．6A；当滑片P移至b端时，电压表示数为4V，则……( )
A．小灯泡灯丝电阻是6Ω
B．电源电压是10V
C．滑动变阻器最大阻值是10Ω
D．滑片P位于b端时．滑动变阻器消耗的功率是0．8W

4如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1、S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。

5、有两个灯泡，L1标有“6V 3W”字样，L2没有标记，测得L2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是　（　　）
　　A．12 V　3W B．12 V　 1.5W
　　C．9 V　 3W D．9 V　　1.5W

四、实验
1、

2、在“研究电流跟电压、电阻的关系”时，同学们设计如图15-27电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。
图15-27
表一
R=5Ω
电压/V
1.0
2.0
3.0
电流/A
0.2
0.4
0.6
表二
U=3 V
电阻/Ω
5
10
15
电流/A
0.6
0.3
0.2
（1）根据表中实验数据，可得出如下结论：
由表一可得：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
由表二可得：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（2）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将＿＿＿＿＿＿＿＿3V（选填“大于”、“小于”或“等于”）。此进就向＿＿＿＿＿＿＿＿（选填“右”或“左”）调节滑片，使电压表的示数仍为3V。

3、小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。

①由图像可以得出结论：电压一定时， 。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是　，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 V时，读出电流表的示数。
⑶为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
