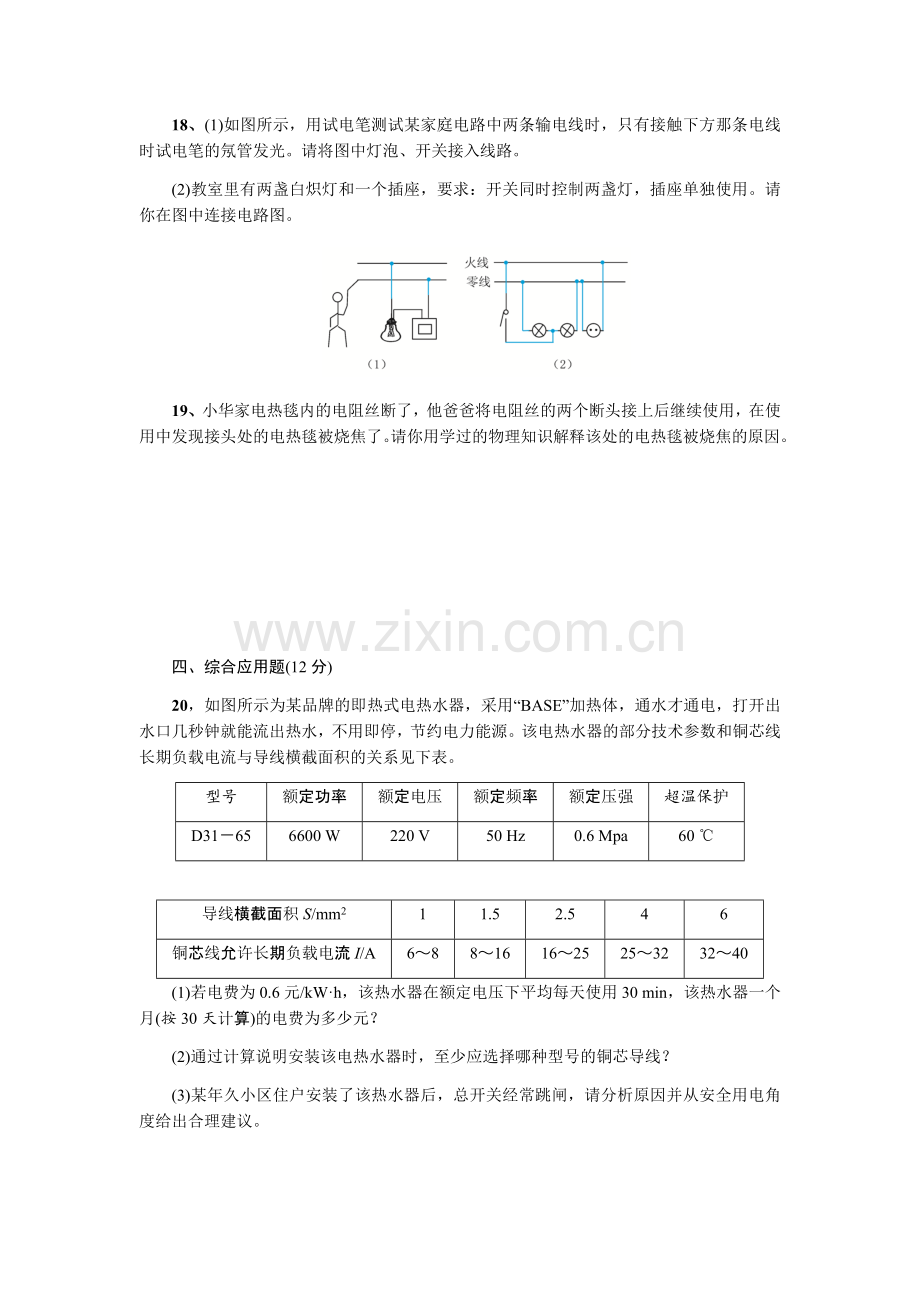

18、(1)如图所示，用试电笔测试某家庭电路中两条输电线时，只有接触下方那条电线时试电笔的氖管发光。请将图中灯泡、开关接入线路。
(2)教室里有两盏白炽灯和一个插座，要求：开关同时控制两盏灯，插座单独使用。请你在图中连接电路图。

19、小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了。请你用学过的物理知识解释该处的电热毯被烧焦的原因。

四、综合应用题(12分)
20，如图所示为某品牌的即热式电热水器，采用“BASE”加热体，通水才通电，打开出水口几秒钟就能流出热水，不用即停，节约电力能源。该电热水器的部分技术参数和铜芯线长期负载电流与导线横截面积的关系见下表。
型号
额定功率
额定电压
额定频率
额定压强
超温保护
D31－65
6600 W
220 V
50 Hz
0.6 Mpa
60 ℃

导线横截面积S/mm2
1
1.5
2.5
4
6
铜芯线允许长期负载电流I/A
6～8
8～16
16～25
25～32
32～40
(1)若电费为0.6元/kW·h，该热水器在额定电压下平均每天使用30 min，该热水器一个月(按30天计算)的电费为多少元？
(2)通过计算说明安装该电热水器时，至少应选择哪种型号的铜芯导线？
(3)某年久小区住户安装了该热水器后，总开关经常跳闸，请分析原因并从安全用电角度给出合理建议。
