等径圆球密堆结构模型制作

金属晶体、稀有气体等分子晶体的结构可归结为等径圆球的密堆结构，离子晶体的结构可归结为负离子作某种形式的密堆积，正离子填充离子密堆所形成的空隙的结构，所以等径圆球的密堆知识对于学习晶体结构具有重要意义。可选用等同大小的乒乓球进行制作，这里介绍的是用乒乓球粘接的可拆可装的等径圆球立方密堆模型。

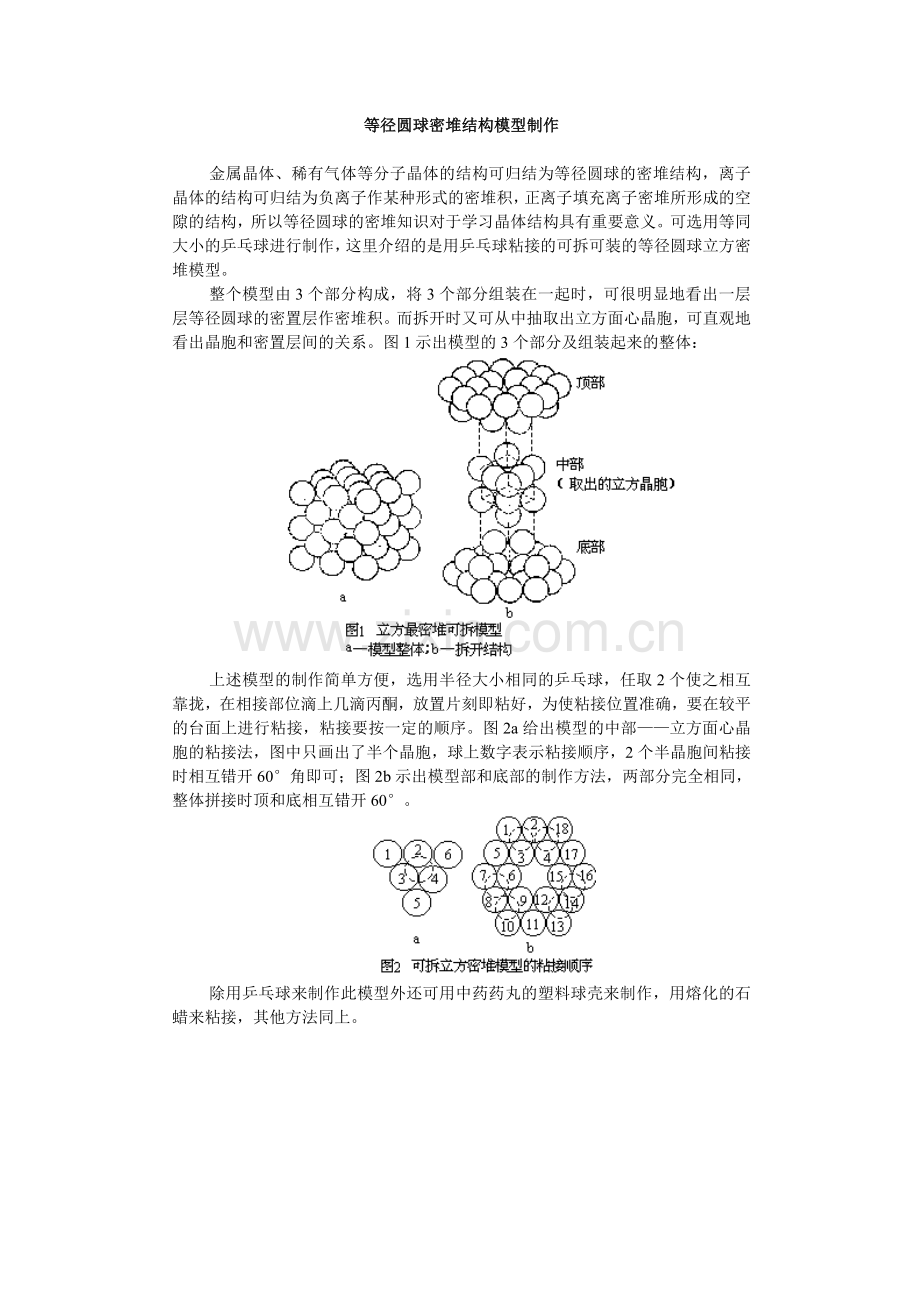

整个模型由3个部分构成，将3个部分组装在一起时，可很明显地看出一层层等径圆球的密置层作密堆积。而拆开时又可从中抽取出立方面心晶胞，可直观地看出晶胞和密置层间的关系。图1示出模型的3个部分及组装起来的整体：

上述模型的制作简单方便，选用半径大小相同的乒乓球，任取2个使之相互靠拢，在相接部位滴上几滴丙酮，放置片刻即粘好，为使粘接位置准确，要在较平的台面上进行粘接，粘接要按一定的顺序。图2a给出模型的中部——立方面心晶胞的粘接法，图中只画出了半个晶胞，球上数字表示粘接顺序，2个半晶胞间粘接时相互错开60°角即可；图2b示出模型部和底部的制作方法，两部分完全相同，整体拼接时顶和底相互错开60°。

除用乒乓球来制作此模型外还可用中药药丸的塑料球壳来制作，用熔化的石蜡来粘接，其他方法同上。
