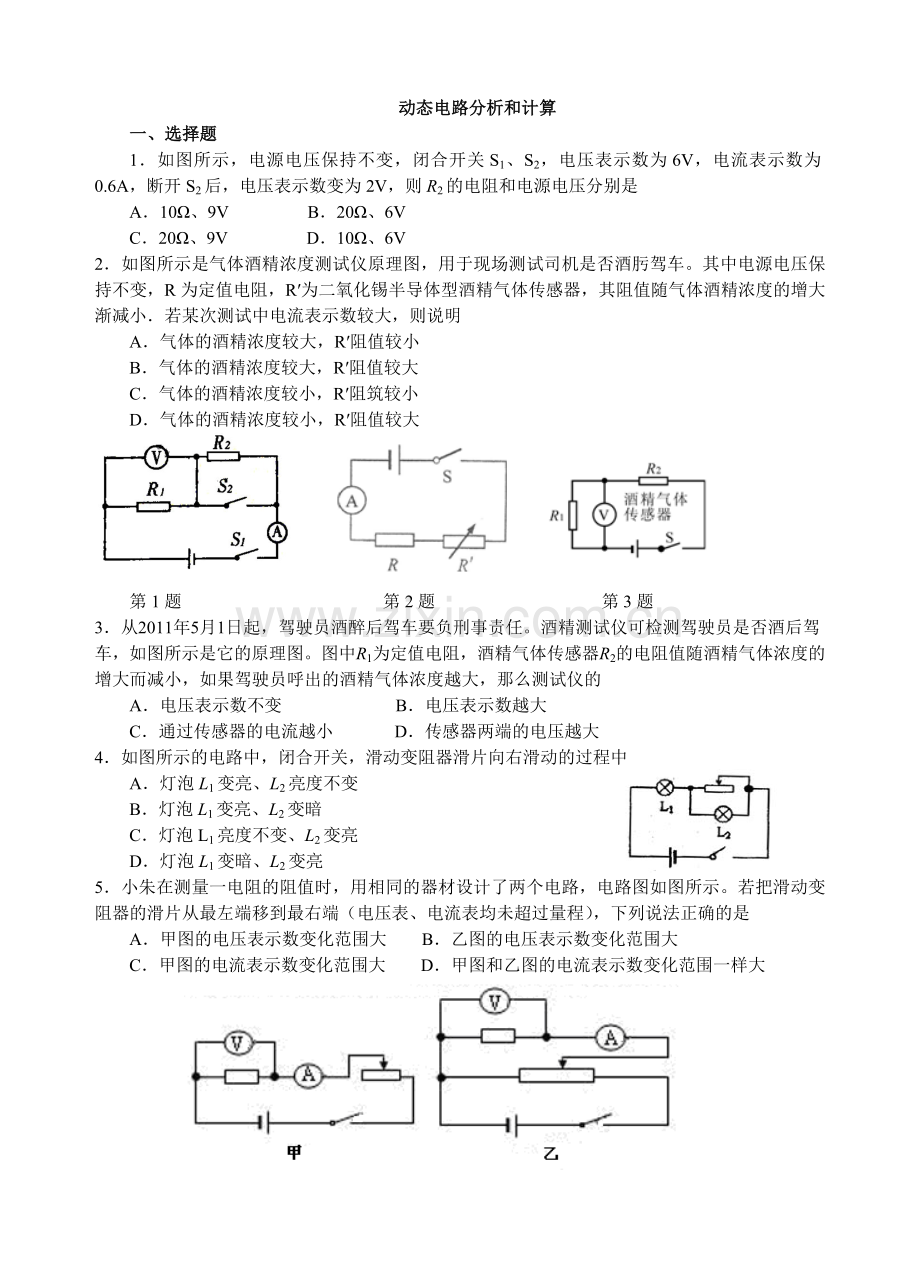

动态电路分析和计算
一、选择题
1．如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是
A．10Ω、9V B．20Ω、6V
C．20Ω、9V D．10Ω、6V
2．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒肟驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明
A．气体的酒精浓度较大，R′阻值较小
B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻筑较小
D．气体的酒精浓度较小，R′阻值较大

第1题 第2题 第3题
3．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
4．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中
A．灯泡L1变亮、L2亮度不变
B．灯泡L1变亮、L2变暗
C．灯泡L1亮度不变、L2变亮
D．灯泡L1变暗、L2变亮
5．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是
A．甲图的电压表示数变化范围大 B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大 D．甲图和乙图的电流表示数变化范围一样大

6．如图所示，电源电压U保持不变，滑动变阻器的最大阻值为R2，当滑动变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R1与R2的阻值之比为
A．2:1 B．1:2 C．1:1 D．无法确定
7．如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1和R2之比是
A．1:4 B．4:1 C．1:3 D．2:3
8．在如图所示的电器中，电源电压保持不变，R1、R2均为定值电阻。当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数之比为m；当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数之比为n。下列关于m、n的关系正确的是
A．mn=n-2m  B．mn=n-1
C．mn=n+1  D．因R1、R2未知，故m、n的关系无法确定
9．如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A。则
A．R1=16Ω B．R1=40Ω
C． R2=16Ω D．R2=24Ω

第6题 第7题 第8题 第9题
10．如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则
A．只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1
B．只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1
C．当S1、S2闭合时，通过R1与R2的电流之比是1:2
D．当S1、S2闭合时，通过R1与R2的电流之比是1:1
11．如图所示，电阻R的阻值为10，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A。当滑动变阻器的滑片P移到b端时，电流表的示数为0.2A。下列说法不正确的是
A．电源电压为6V
B．滑动变阻器的最大阻值为20
C．当滑片P移到中点时，电流表的示数为0.3A
D．当滑片P移到b端时，电压表的示数为4V
二、填空题
1．如图所示的电路中，电源电压为3V。闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数 （选填“变大”或“变小”）。当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为 Ω。

2．在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 (以上两空均填“变大”、“变小”或“不变”)
3．如图所示电路，电源电压不变，当开关S由闭合到断开时，电压表的示数将__________，电流表的示数将 。
4．如图所示，电源电压保持不变，开关S1已闭合。若再闭合开关S2，则________的示数变大，小灯泡L1的亮度________ (填“增强”、“减弱”或“不变”)。

第2题 第3题
第4题
三、计算题
1．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。求：
（1）电源电压为多少?
（2）R2的阻值为多少?
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少?
