天线类型

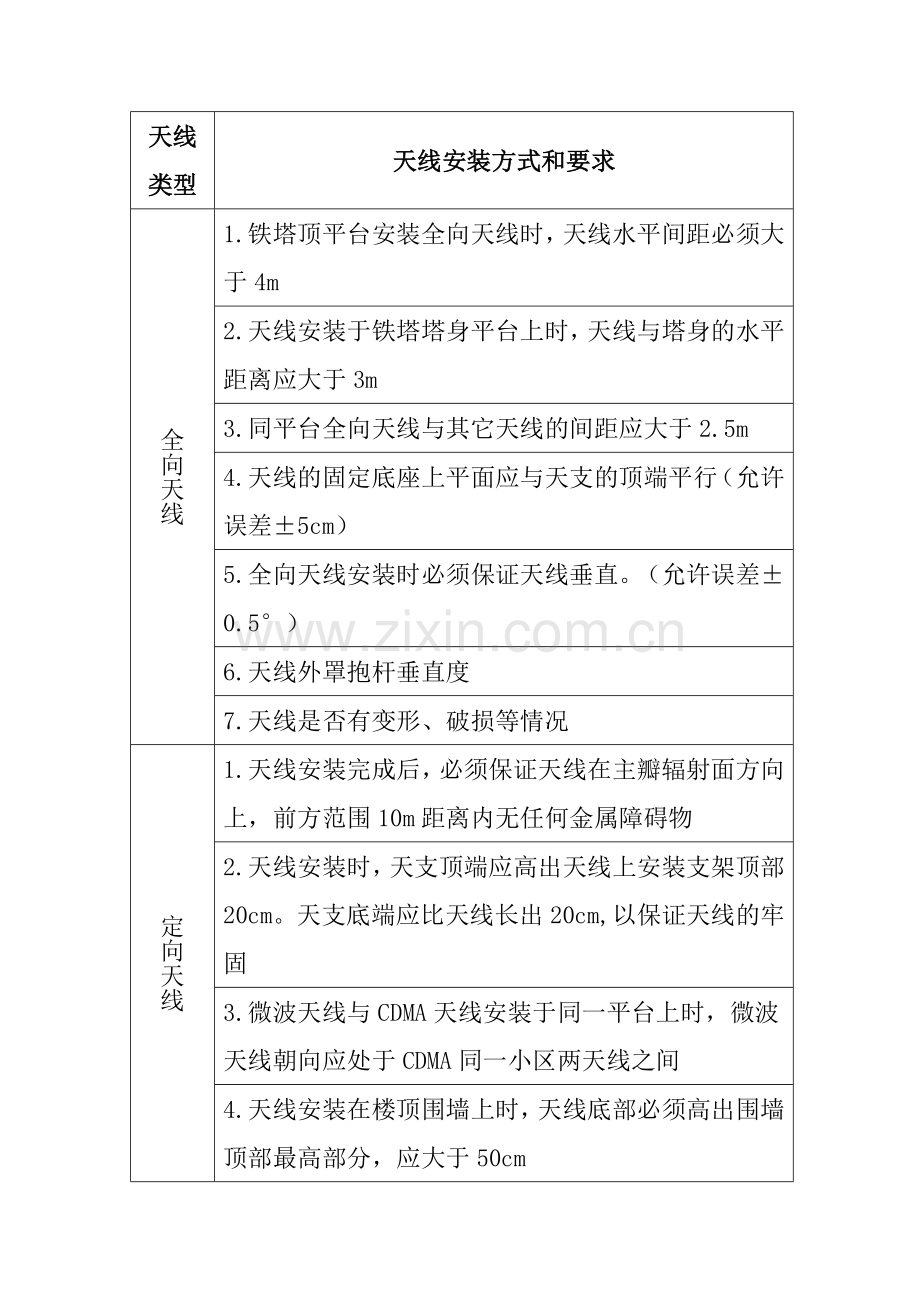

天线安装方式和要求
全向天线
1.铁塔顶平台安装全向天线时，天线水平间距必须大于4m
2.天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m
3.同平台全向天线与其它天线的间距应大于2.5m
4.天线的固定底座上平面应与天支的顶端平行（允许误差±5cm）
5.全向天线安装时必须保证天线垂直。（允许误差±0.5°）
6.天线外罩抱杆垂直度
7.天线是否有变形、破损等情况
定向天线
1.天线安装完成后，必须保证天线在主瓣辐射面方向上，前方范围10m距离内无任何金属障碍物
2.天线安装时，天支顶端应高出天线上安装支架顶部20cm。天支底端应比天线长出20cm,以保证天线的牢固
3.微波天线与CDMA天线安装于同一平台上时，微波天线朝向应处于CDMA同一小区两天线之间
4.天线安装在楼顶围墙上时，天线底部必须高出围墙顶部最高部分，应大于50cm
5.当天线安装在外墙面时，天线主瓣方向与外墙面夹角应大于45°
6.直放站中的施主天线和重发天线的水平间距≥30m，垂直间距≥15m
7.同一扇区两个单极化天线的方位角必须一致，（允许误差在±5°）
8.天线外罩抱杆垂直度
9.天线是否有变形、破损等情况
GPS天线
1.GPS天线安装应牢固，应能适应各种天气状况。应安装在坚固的金属框架上，不能使用木头，塑料等材料。应用螺栓固定，不能使用绳、塑料、钉子、木材、线等固定。所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长5厘米，中间不能有缝隙。
2.GPS 天线应与地平面垂直，夹角应为90°± 2°
3.以GPS天线为圆心，在天线所在水平面上方可作一半球面，在仰角10°以上的球面部分，障碍物的投影面积应小于球面面积的25%，而且障碍物不应过于集中（所有的阻挡不可以只存在于半球的一个半区之内）。GPS 天线应距铁塔边缘1米，应在铁塔南侧(北半球)，以保证GPS 天线至少可以接收四颗卫星
4.GPS天线在所属区域不是最高点。GPS天线不能安装在铁塔顶端。GPS应安装在具有接地装置的锥体雷电保护区内。如果GPS安装在钢架上，钢架的接地应使用焊接方式
5.GPS天线在水平或垂直方向应距基站发射天线3米远
馈线安装方式和要求
1.检查天线与室外跳线的接头、室外馈线头与跳线的接头符合相关工艺要求，确保相关电气和防水性能。接头必须紧固无松动、无划伤、无露铜、无变型
2.室外馈线头与跳线的接头处应保持平直，平直段不少于40 cm，以保证馈线、跳线连接处没有应力
3.馈线布放，应横平竖直，严禁相互交叉，必须做到顺序一致。两端表识明确，并两端对应。表识应粘贴与两端接头向内约20CM处
4.馈线在布放、拐弯时，弯曲度应圆滑、无硬弯。并避免接触到尖锐物体，防止划伤进水，造成故障
5.馈线进线窗外必须有防水弯，防止雨水沿馈线进入机房。防水弯最低处与馈线入口的高度差应大于15cm，防水弯的切角应大于等于60度。防水弯的制作应弧度一致，整齐美观
6.所有馈线孔应密封好，不留空隙
7.馈线、信号线必须与（220V以上）的电源线有20cm以上的间距
8.天线、馈线等器件、线缆必须标识明确，一一对应
9.室外必须用黑扎带，室内必须用白扎带，绑扎时应整齐美观、工艺良好
10.馈线夹是用于固定馈线于走线梯上，使馈线走线整齐美观。如无法用馈线卡子固定时，用扎带将馈线之间相互绑扎。对于不同线径的馈线，馈线夹的固定间距如下表：
1/2 " 馈线 7/8 "馈线 15/8" 馈线
馈线水平走线时： 1.0米 1.5米 2.0米
馈线垂直走线时： 0.8米 1.0米 1.5米
11.馈线的弯曲半径应符合以下要求
线 径 二次弯曲的半径 一次性弯曲的半径
7/8” 360mm 120mm
1/2”普通 210mm 70mm
1/2”超柔 120mm 40mm
跳线的安装方式和要求
1. 1／2″跳线的单次弯曲半径应≥20cm；多次弯曲半径应≥30cm
2.跳线与天线、馈线的接头应连接可靠，密封良好
3.跳线应用扎带绑扎牢固，松紧适宜，严禁打硬折、死弯，以免损伤跳线
4.应避免跳线与尖锐物体直接接触
5.跳线与天线的连接处应留有适当的余量，以便日后维护
6.跳线与馈线的接头处应固定牢靠，防止晃动
天馈系统的防雷接地安装要求
1.铁塔的两道防雷地线（40mm×4mm以上的镀锌扁铁），应直接由避雷针从铁塔两对角接至防雷地网。
2. 主馈线必须至少在距室外天线侧馈线头25-30cm处（A点）与馈线防水弯前（C点）有两处接地。
3. 当天线安装在铁塔上时，要求在馈线在下塔拐弯前0.5 -1米处（B点）接地。
4.当机房上没有铁塔，天线是固定在支撑杆时，要求馈线在由楼面拐弯下机房前实施B点接地。
5.室外馈线要求当在A点到B点，或B点到C点的路由长度大于20米时，中间宜增加一次接地。
6.制作主馈线防雷接地线必须顺着雷电泻流的方向单独直接接地，防雷接地线禁止回弯、打死折。
7.主馈线地线制作好以后必须用胶泥、胶带的缠绕密封。
8.密封包长度应超过密封处两端约5CM左右。在密封包的两端应用扎带扎紧，防止开胶渗水。
9.防雷接地点应该接触可靠、接地良好，并涂覆防锈油（漆）。
10.各小区馈线的接地点要求接触良好，不得有松动现象，并作防氧化处理。
11. 基站的接地电阻值应小于5Ω，对于年雷暴日小于20天的地区，接地电阻值可小于10Ω。
12.避雷针要求电气性能良好，接地良好。避雷针要有足够的高度，能保护铁塔上或杆上的所有天线（包括GPS天线），即所有室外设施都应在避雷针的 45度保护角之内。
13.为了减少馈线的接地线的电感，要求接地线的弯曲角度大于90度，曲率半径大于130毫米。
14.应与基站组成联合地网，按均压、等电位的原理,将工作地、保护地、防雷地组成一个联合接地网。基站内各类接地线应从联合接地网上分别引入。
15.避雷器的VSWR应小于1.1的行业标准。
16.室内避雷器安装时，避雷器要与跳线、馈线接口、阻抗匹配。
17.避雷器安装的方向不能弄反，如果机房有避雷器安装架时，必须要把避雷器固定在安装架上。
18.安装避雷器地线时必须布放整齐，无浪涌，用白扎带沿室内走线架向馈线窗外方向走，尾端必须接在室外主地排上，室外防雷主地排安装位置必须底于室内避雷器的位置或高度。
19.室外走线架始末两端均应作接地连接，在机房馈线口处的接地应单独引接地线至地网，不能与馈线接地排相连，也不能与馈线接地排合用接地线
