YGDH-2000冷凝除湿装置操作手册.pdf

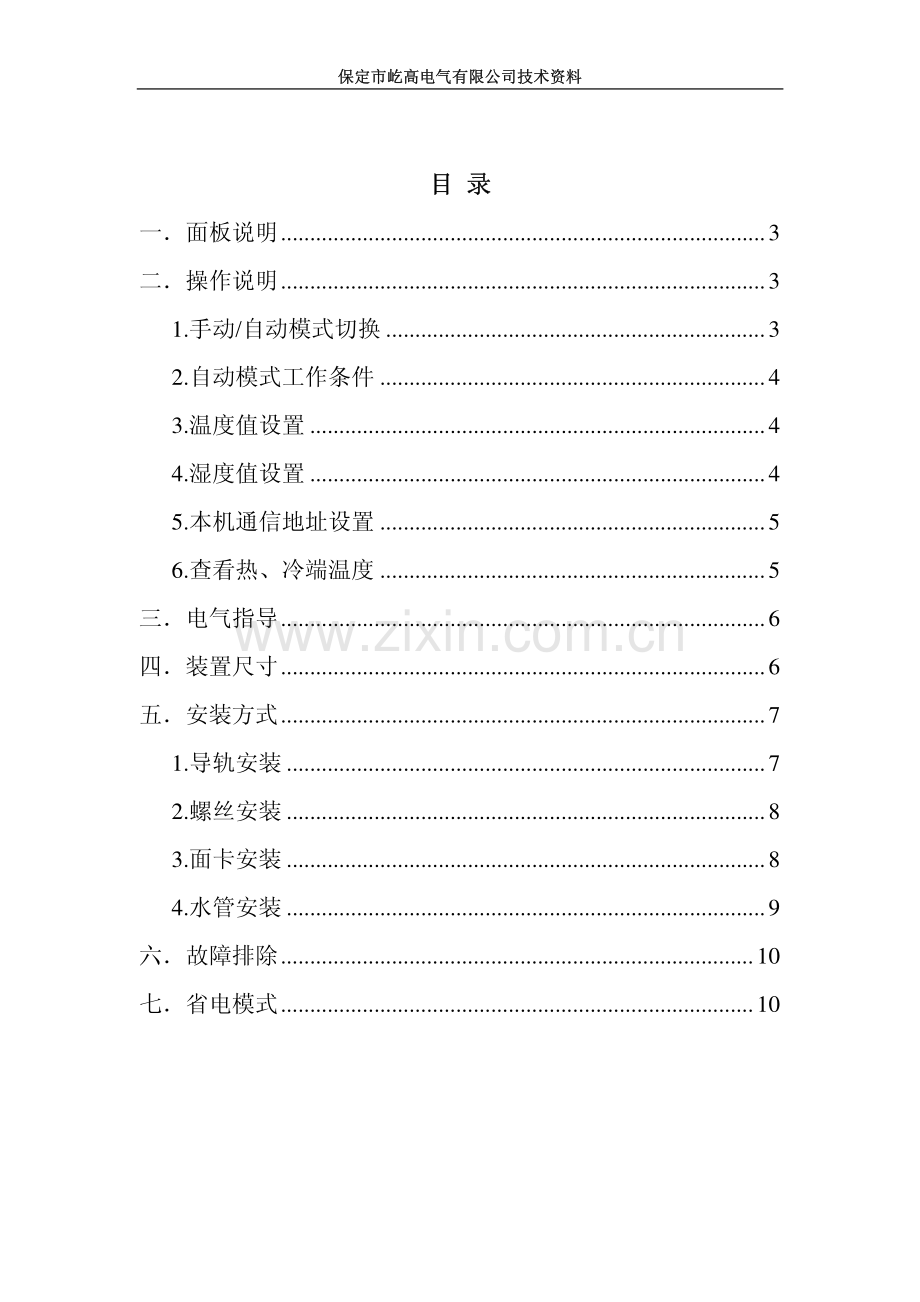

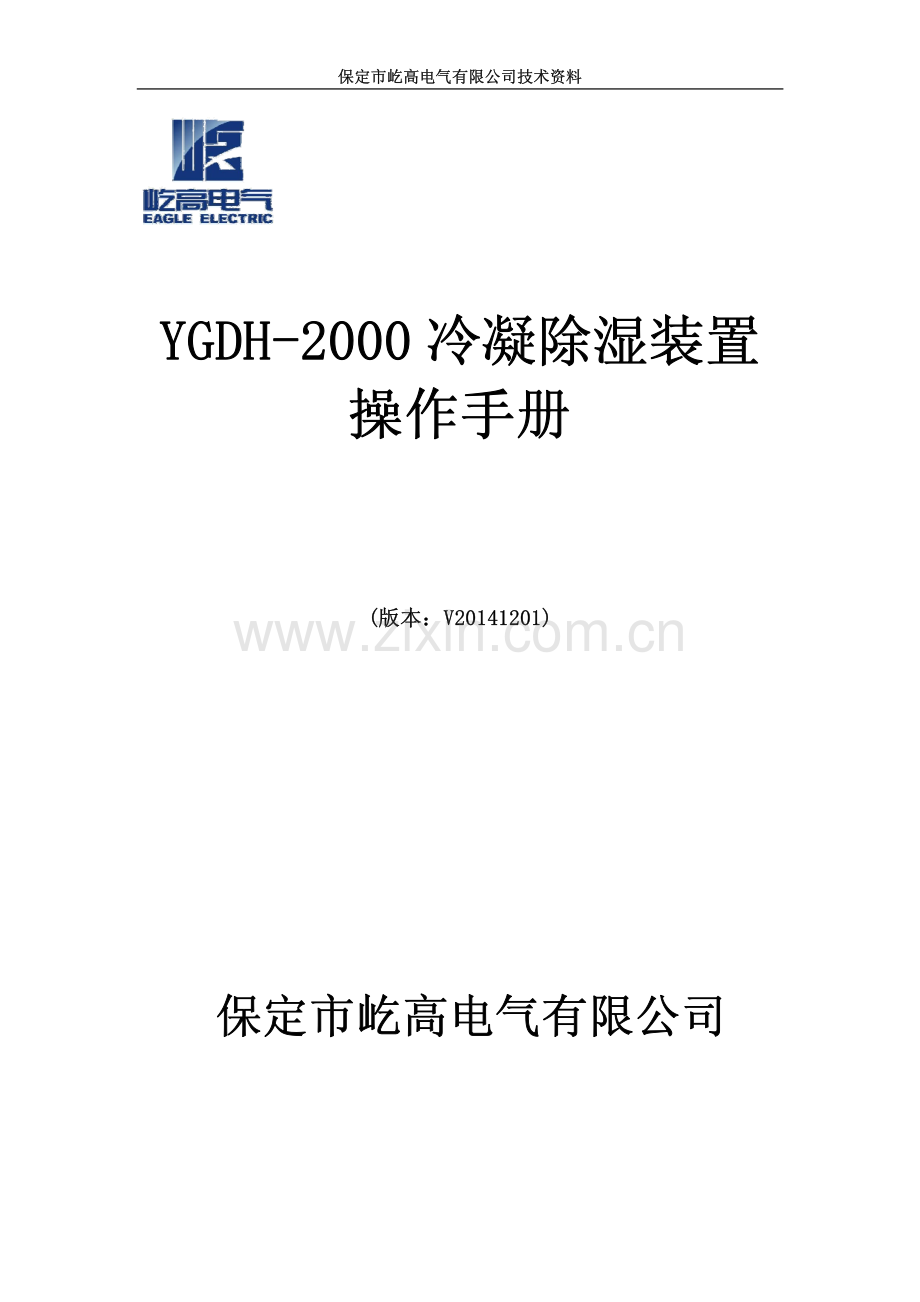

保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 YGDH-2000 冷凝除湿装置 YGDH-2000 冷凝除湿装置 操作手册 操作手册 (版本：V20141201)(版本：V20141201)保定市屹高电气有限公司 保定市屹高电气有限公司 保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 目目 录录 一面板说明.3 二操作说明.3 1.手动/自动模式切换.3 2.自动模式工作条件.4 3.温度值设置.4 4.湿度值设置.4 5.本机通信地址设置.5 6.查看热、冷端温度.5 三电气指导.6 四装置尺寸.6 五安装方式.7 1.导轨安装.7 2.螺丝安装.8 3.面卡安装.8 4.水管安装.9 六故障排除.10 七省电模式.10 保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 一面板说明一面板说明 二操作说明二操作说明 1.手动手动/自动模式切换自动模式切换 出厂默认自动工作模式，即装置通过采集到的湿度数据与设定的湿度上下限进行比较，判断是否启动除湿工作；按下模式键可切换手动模式，则无论目前湿度大小，均启动除湿工作。保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 2.自动模式工作条件自动模式工作条件 当除湿装置处于自动工作模式，用户可根据需要自行设置除湿装置的工作条件，可在湿度设置界面设置湿度值，当前湿度达到用户设置的湿度值时除湿装置将启动除湿，当湿度小于设置的湿度值时除湿装置将停止除湿。3.温度值设置温度值设置 当除湿装置运行于温湿度显示状态时，按下面板上的设置键，除湿装置将进入温度值设置界面，并显示当前设置值。通过面板的向上键、向下键调整温度值设置值，设置完毕后再次按下设置键，当除湿界面回到温湿度显示状态时，除湿装置将会保存温度值设置值。注：如进入温度设置界面后 30秒没有任何操作，除湿装置将不会保存该设置值并自动退回温湿度显示界面。当温度低于用户设置的低温值时，低温输出节点将输出一闭合节点，否则输出断开节点。出厂设置默认的温度值为：5。如果当前环境温度低于设置值，制冷除湿无条件停止，自动除霜，当环境温度高于设置值时，恢复到自动/手动除湿模式。4.湿度值设置湿度值设置 当设置完温度值后再次按下设置键，界面将进入湿度值保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 设置界面，通过面板上的向上键，向下键调整湿度值设置值，设置完毕后再次按下设置键，当初始界面回到温湿度显示状态时，除湿装置将会保存湿度值设置值。注：如进入湿度设置界面后 30 秒没有任何操作，除湿装置将不会保存该设置值并自动退回温湿度显示界面。在自动工作模式下，当湿度高于湿度上限值时，除湿装置进入除湿状态，直至湿度低于除湿下限值，除湿装置停止除湿。出厂默认的除湿参数为：湿度65%RH 时，启动除湿：湿度60%RH 时，停止除湿。（即回差 5%RH）。5.本机通信地址设置本机通信地址设置 当设置完湿度值后再次按下设置键，界面将进入通信地址设置界面，通过面板上的向上键，向下键调整通信地址设置。设置完毕后再次按下设置键，当初始界面回到温湿度显示状态时，除湿装置将会保存通信地址设置值。注：如进入通信信息设置界面后 30 秒没有任何操作，除湿装置将不会保存该设置值并自动退回温湿度显示界面。6.查看热、冷端温度查看热、冷端温度 当除湿装置处于温湿度显示界面时，按面板上的向上键可显示内部热端散热片温度和冷端制冷片温度，放开向上键则回到温湿度显示界面。保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 三电气指导三电气指导 接线示意图 四装置尺寸四装置尺寸 智能除湿装置尺寸 保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 五安装方式五安装方式 1.导轨安装导轨安装 除湿装置建议安装在待除湿空间 2/3 高度且居中位置，在柜内水平方向先固定一条长 300mm 长的导轨，然后将智能除湿装置和电源模块直接卡在导轨上即可。保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 2.螺丝安装螺丝安装 除湿装置建议安装在待除湿空间 2/3 高度且居中的位置，按照例图的尺寸在柜壁开 4 个5 的小孔，然后用随机附带的 4 个 m4*20mm 的螺丝把除湿装置固定好即可。3.面卡安装面卡安装 除湿装置建议安装在待除湿空间 2/3 高度且居中的位置，按照图的尺寸在柜面开长 125.8 宽 107.3 的长方形，用随机附带的两个面卡连接除湿装置用随机附带的螺丝固定好即可。保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 4.水管安装水管安装 把随机附带的排水管根据现场的需要的长度裁断，插进除湿装置下面的“快速插头”里，然后在柜底开一个 10mm的孔，接着把排水管的另一头顺着柜壁放进排水沟里即可。保定市屹高电气有限公司技术资料保定市屹高电气有限公司技术资料 六故障排除六故障排除 除湿装置显示界面显示“126”温湿度探头故障。除湿装置显示界面显示“124”冷端温度传感器故障。除湿装置显示界面显示“125”热端温度传感器故障。除湿显示屏不亮除湿装置加电风扇正常运转，显示屏故障。七省电模式七省电模式 除湿装置在 2 分钟没有任何操作的情况下，将关闭背光灯。除湿装置正常运行。保定市屹高电气有限公司保定市屹高电气有限公司 地 址：河北省保定市北二环路大学科技园 4 号楼 302 公司网址： 邮 箱：售前联系：0312-7530115 售后联系：13503382818
