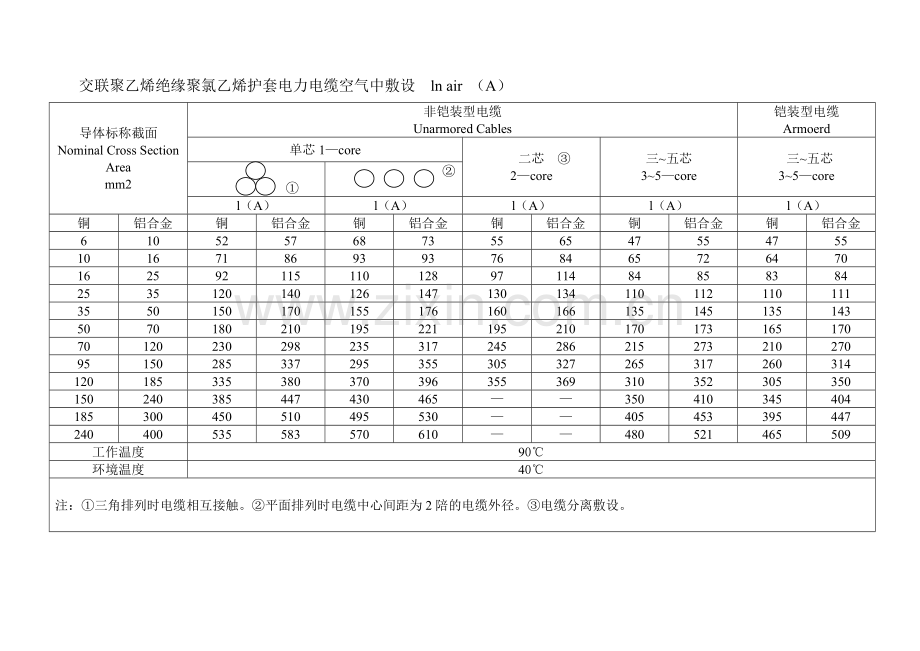

交联聚乙烯绝缘聚氯乙烯护套电力电缆空气中敷设 ln air （A）导体标称截面 Nominal Cross Section Area mm2 非铠装型电缆 Unarmored Cables 铠装型电缆 Armoerd 单芯1—core 二芯 ③ 2—core 三~五芯 3~5—core 三~五芯 3~5—core ① ② l（A） l（A） l（A） l（A） l（A）铜铝合金铜铝合金铜铝合金铜铝合金铜铝合金铜铝合金 6 10 52 57 68 73 55 65 47 55 47 55 10 16 71 86 93 93 76 84 65 72 64 70 16 25 92 115 110 128 97 114 84 85 83 84 25 35 120 140 126 147 130 134 110 112 110 111 35 50 150 170 155 176 160 166 135 145 135 143 50 70 180 210 195 221 195 210 170 173 165 170 70 120 230 298 235 317 245 286 215 273 210 270 95 150 285 337 295 355 305 327 265 317 260 314 120 185 335 380 370 396 355 369 310 352 305 350 150 240 385 447 430 465 — — 350 410 345 404 185 300 450 510 495 530 — — 405 453 395 447 240 400 535 583 570 610 — — 480 521 465 509 工作温度 90℃ 环境温度 40℃ 注：①三角排列时电缆相互接触。②平面排列时电缆中心间距为2陪的电缆外径。③电缆分离敷设。交联聚乙烯绝缘聚氯乙烯护套电力电缆直埋敷设 ln air （A）导体标称截面 Nominal Cross Section Area mm2 非铠装型电缆 Unarmored Cables 铠装型电缆 Armoerd 单芯1—core 二芯 ③ 2—core 三~五芯 3~5—core 三~五芯 3~5—core ① ② l（A） l（A） l（A） l（A） l（A）铜铝合金铜铝合金铜铝合金铜铝合金铜铝合金铜铝合金 6 10 69 75 74 77 75 73 64 70 60 68 10 16 92 101 98 100 100 98 86 93 85 90 16 25 115 118 125 129 130 127 110 118 110 120 25 35 150 150 160 163 145 155 140 151 140 143 35 50 180 177 190 185 183 186 170 184 170 165 50 70 215 215 230 225 325 222 205 223 200 205 70 120 265 287 280 298 274 291 250 283 245 270 95 150 320 325 335 345 337 347 300 333 300 305 120 185 360 370 385 390 380 386 345 356 335 345 150 240 410 430 430 455 — — 385 412 380 400 185 300 460 484 490 513 — — 435 456 430 450 240 400 535 555 570 585 — — 500 525 500 515 工作温度 90℃ 环境温度 25℃ 注：①三角排列时电缆相互接触。②平面排列时电缆中心间距为2陪的电缆外径。③电缆分离敷设。交联聚乙烯绝缘聚氯乙烯护套电力电缆空气管道敷设 ln air （A）导体标称截面 Nominal Cross Section Area mm2 非铠装型电缆 Unarmored Cables 铠装型电缆 Armoerd 单芯1—core 二芯 ③ 2—core 三~五芯 3~5—core 三~五芯 3~5—core ① ② l（A） l（A） l（A） l（A） l（A）铜铝合金铜铝合金铜铝合金铜铝合金铜铝合金铜铝合金 6 10 46 53 51 60 41 48 34 39 — — 10 16 62 75 69 77 55 61 47 52 — — 16 25 80 90 88 93 71 80 60 71 — — 25 35 105 112 115 120 94 98 80 83 — — 35 50 125 130 140 140 115 120 98 104 — — 50 70 155 163 170 175 140 147 120 125 — — 70 120 190 227 210 241 175 204 150 181 — — 95 150 235 246 260 274 220 234 185 200 — — 120 185 275 295 300 323 255 267 215 229 — — 150 240 315 345 345 376 — — 250 273 — — 185 300 365 395 400 429 — — 290 321 — — 240 400 435 460 475 505 — — 340 374 — — 工作温度 90℃ 环境温度 40℃ 注：①三角排列时电缆相互接触。②平面排列时电缆中心间距为2陪的电缆外径。③电缆分离敷设。交联聚乙烯绝缘聚氯乙烯护套电力电缆土壤管道敷设 ln air （A）导体标称截面 Nominal Cross Section Area mm2 非铠装型电缆 Unarmored Cables 铠装型电缆 Armoerd 单芯1—core 二芯 ③ 2—core 三~五芯 3~5—core 三~五芯 3~5—core ① ② l（A） l（A） l（A） l（A） l（A）铜铝合金铜铝合金铜铝合金铜铝合金铜铝合金铜铝合金 6 10 54 59 55 60 48 50 41 44 — — 10 16 72 77 73 78 65 66 55 58 — — 16 25 92 100 93 102 84 88 71 75 — — 25 35 118 120 120 124 110 106 92 94 — — 35 50 140 141 145 150 130 128 110 110 — — 50 70 170 173 170 175 160 158 135 138 — — 70 120 210 236 215 240 200 227 170 194 — — 95 150 250 265 260 270 245 256 205 219 — — 120 185 290 300 295 305 280 290 235 253 — — 150 240 330 353 340 357 — — 270 295 — — 185 300 378 402 385 408 — — 310 335 — — 240 400 440 463 455 470 — — 365 388 — — 工作温度 90℃ 环境温度 25℃ 注：①三角排列时电缆相互接触。②平面排列时电缆中心间距为2陪的电缆外径。③电缆分离敷设。空气中敷设时不同环境温度下载流量的校正系数环境温度 Air temperature 20℃ 25℃ 30℃ 35℃ 40℃ 45℃ 校正系数 Rating factor 1.29 1.22 1.15 1.08 1.0 0.91 直埋敷设时不同环境温度下载流量的校正系数环境温度 Air temperature 20℃ 25℃ 30℃ 35℃ 40℃ 校正系数 Rating factor 1.04 1.0 0.96 0.92 0.87
