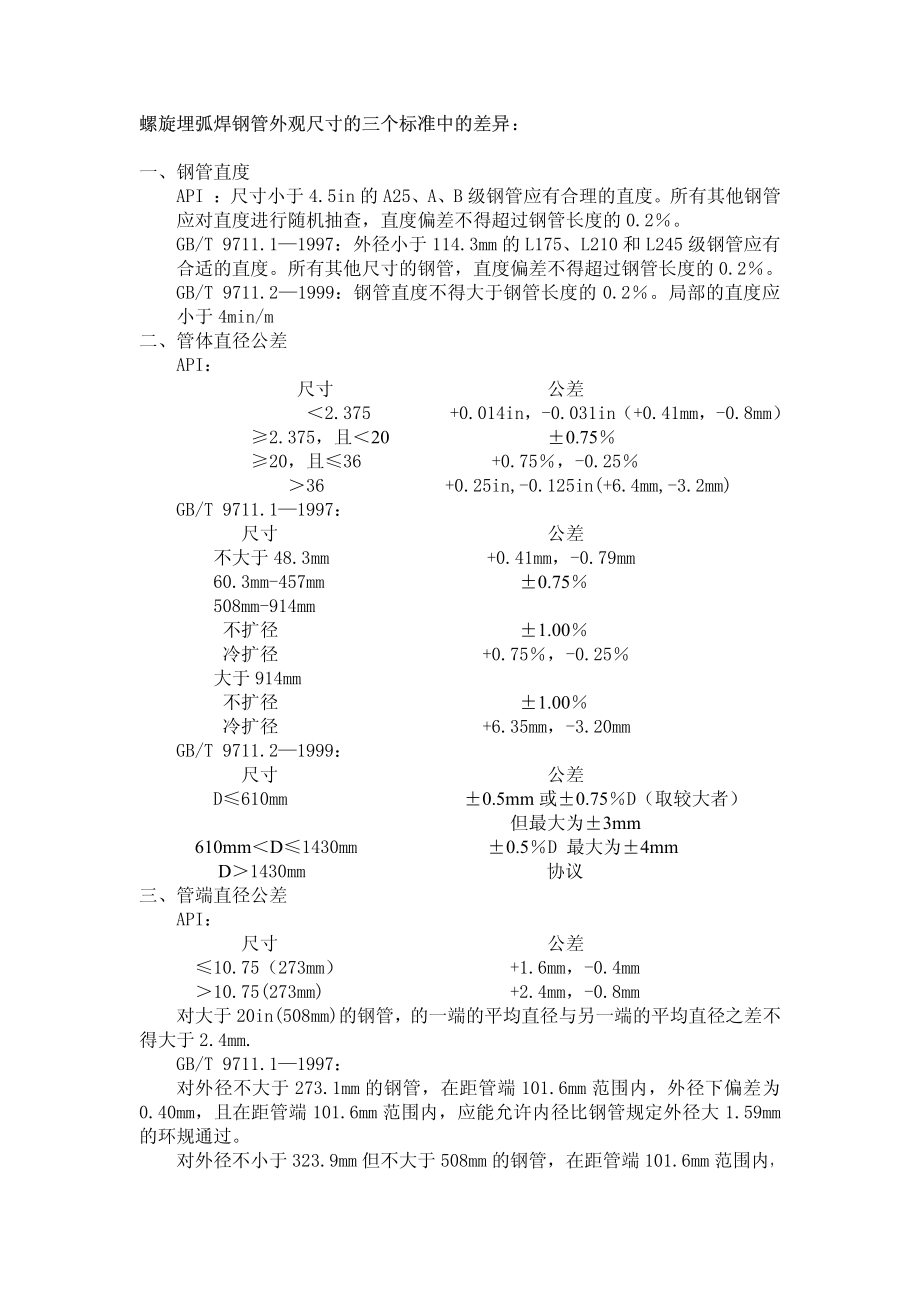

螺旋埋弧焊钢管外观尺寸的三个标准中的差异螺旋埋弧焊钢管外观尺寸的三个标准中的差异：一、钢管直度API：尺寸小于 4.5in 的 A25、A、B 级钢管应有合理的直度。所有其他钢管应对直度进行随机抽查，直度偏差不得超过钢管长度的 0.2。GB/T 9711.11997：外径小于 114.3mm 的 L175、L210 和 L245 级钢管应有合适的直度。所有其他尺寸的钢管，直度偏差不得超过钢管长度的 0.2。GB/T 9711.21999：钢管直度不得大于钢管长度的 0.2。局部的直度应小于 4min/m二、管体直径公差API：尺寸公差2.375+0.014in，-0.031in（+0.41mm，-0.8mm）2.375，且200.7520，且36+0.75，-0.2536+0.25in,-0.125in(+6.4mm,-3.2mm)GB/T 9711.11997：尺寸公差不大于 48.3mm+0.41mm，-0.79mm60.3mm-457mm0.75508mm-914mm不扩径1.00冷扩径+0.75，-0.25大于 914mm不扩径1.00冷扩径+6.35mm，-3.20mmGB/T 9711.21999：尺寸公差D610mm0.5mm 或0.75D（取较大者）但最大为3mm610mmD1430mm0.5D 最大为4mmD1430mm协议三、管端直径公差API：尺寸公差10.75（273mm）+1.6mm，-0.4mm10.75(273mm)+2.4mm，-0.8mm对大于 20in(508mm)的钢管，的一端的平均直径与另一端的平均直径之差不得大于 2.4mm.GB/T 9711.11997：对外径不大于 273.1mm 的钢管，在距管端 101.6mm 范围内，外径下偏差为0.40mm，且在距管端 101.6mm 范围内，应能允许内径比钢管规定外径大 1.59mm的环规通过。对外径不小于 323.9mm 但不大于 508mm 的钢管，在距管端 101.6mm 范围内，外径下偏差为 0.79mm，且在距管端 101.6mm 范围内，应能允许内径比钢管规定外径大 2.38mm 的环规通过。对外径大于 508mm 的钢管，在距管端 101.6mm 范围内，钢管外径允许下偏差为 0.79mm，允许上偏差为 2.38mm，用测径卷尺测量。对外径大于 508mm 的冷扩径焊接钢管，用测径卷尺测的钢管两端外径之差不应超过 2.38mm。GB/T 9711.21999：尺寸公差D610mm0.5mm 或0.75D（取较大者）但最大为1.6mm610mmD1430mm1.6mmD1430mm协议四、壁厚公差API：尺寸公差（规定壁厚百分比）不高于 B 级不低于 X422.875（73mm）+20.0，-12.5+15.0，-12.52.875 且20（508mm）+15.0，-12.5+15.0，-12.520+17.5，-12.5+19.5，-8.0当购方规定壁厚负偏差小于表列值时，正偏差应对应增加到相应的总偏差范围百分数减去壁厚负偏差百分数。GB/T 9711.11997：尺寸公差（规定壁厚百分比）L175，L210，L245L290-L55573.0mm+20.0，-12.5+15.0，-12.588.9mm-457mm+15.0，-12.5+15.0，-12.5508mm+17.5，-10.0+19.5，-8.0当购方规定壁厚负偏差小于表列值时，正偏差应增加，增加的百分数应等于下偏差减少的百分数。GB/T 9711.21999：尺寸（壁厚 mm）公差T10+1.0mm,-0.5mm10T20+10，-5T20+2mm,-1mm五、椭圆度API：尺寸椭圆度（最大和最小直径之差）仅适用于 D/t75 的钢管20（508mm）且42（1066mm）0.500in（12.7mm）42（1066mm）0.625in(15.9mm)GB/T 9711.11997：对外径大于 508mm 的钢管，在距管端 101.6mm 的范围内，最大外径不得比规定外径大 1，且最小外径不得比规定外径小 1，采用杆规、卡尺或其他能够测量实际最大直径与最小直径的测量工具。GB/T 9711.21999：尺寸（外径 D mm）椭圆度除管端外管端D60(包括在直径公差中)（包括在直径公差中)60D61021.5610D1430D/t75 时为 1.5D/t75 时为 1（但最大为 15mm）D/t75 时为 1.5D/t75 时为 2D1430D/t75 时为 1.5协议（但最大为 15mm）D/t75 时为 2六、坡口API：除购方定货合同另有规定外，平端钢管管端应开坡口和钝边，坡口角为30（+5，-0），以钢管轴线的垂线为基准测量，钝边尺寸为 1.6mm0.8mm.GB/T 9711.11997：除购方定货合同另有规定外，对外径不小于 60.3mm 的无螺纹钢管（特加重重量级钢管除外）应以管端带坡口和钝边状态交货，坡口角为 30（+5，-0），以钢管轴线的垂线为基准测量，钝边尺寸为 1.59mm0.79mm.对外径不小于 60.3mm 的特加重重量级钢管应以平头（不开坡口）状态交货，但定货合同规定管端开坡口时除外。GB/T 9711.21999：壁厚大于 3.2mm 的钢管端面应开坡口。自钢管轴线的垂线测量，坡口角为30（+5，-0）。钝边宽度为 1.6mm0.8mm.七、内外焊缝余高API：规定壁厚焊缝余高最大值1/2in.(12.7mm)1/8in.(3.18mm)1/2in.(12.7mm)3/16in.(4.76mm)GB/T 9711.11997：同 API 标准GB/T 9711.21999：规定壁厚（T）焊缝最大高度内焊缝外焊缝T15mm3mm3mmT15mm3mm4mm八、错边API：对壁厚不大于 0.500in.(12.7mm)带有填充金属焊缝的钢管，焊缝处刚带边缘的径向错边不应大于 1/16in.(1.6mm).对壁厚大于 0.500in.(12.7mm)带有填充金属焊缝的钢管，径向错边不应大于 0.125t 或 1/8in.(3.2mm)中的较小者。GB/T 9711.11997：对壁厚不超过 12.7mm 带有填充金属焊缝的钢管，焊缝处刚带边缘的径向错边不得大于 1.59mm。对壁厚超过 12.7mm 带有填充金属焊缝的钢管，径向错边不应大于 0.125T 或 3.18mm 中的较小者。GB/T 9711.21999：规定壁厚 T，mm最大径向错边，mmT10110T200.1TT202九、咬边定义：靠近焊缝的钢管表面的熔化所造成的钢管壁厚的减小。API：1、最大深度为 1/32in.(0.8mm)，且不超过规定壁厚的 12.5，而最大长度为钢管规定壁厚的一半，且任意 0.30m 内焊缝长度上这样的咬边不多于 2 处。2、任意长度而最大深度不超过 1/64in.(0.40mm)。GB/T 9711.11997：1、最大深度为 0.79mm，且不超过规定壁厚的 12.5，而最大长度为钢管规定壁厚的一半，且在任意 0.30m 内焊缝长度上这样的咬边不超过 2 处。2、最大深度为 0.40mm，长度不限。GB/T 9711.21999：1、最大深度为 0.4mm 而长度不限的单个咬边为合格。2、最大长度为 T/2，最大深度为 0.8mm 且深度不超过规定壁厚的 10的单个咬边允许存在，只要在任意 300mm 长度焊缝上这样的咬边不多于 2 处，且所有这样的咬边已修磨。3、沿纵向在内外焊缝同一侧相互重叠的任意长度和深度的咬边为不合格。
