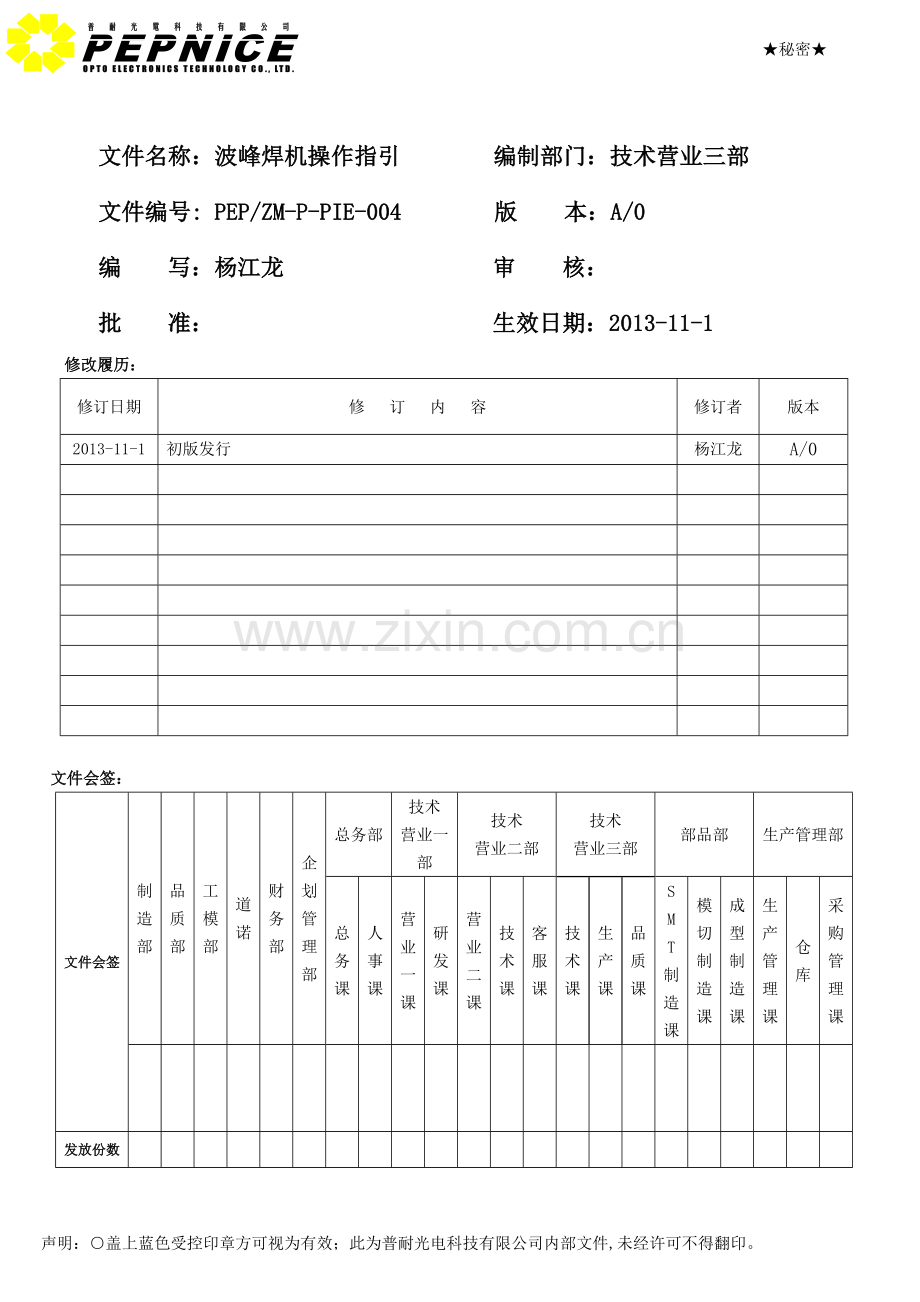

波峰焊操作指引.doc

文件名称：波峰焊机操作指引 编制部门：技术营业三部
文件编号: PEP/ZM-P-PIE-004 版 本：A/0
编 写：杨江龙 审 核：
批 准： 生效日期：2013-11-1
修订日期
修 订 内 容
修订者
版本
2013-11-1
初版发行
杨江龙
A/0

修改履历：

文件会签：
文件会签
制
造
部
品
质
部
工
模
部
道
诺
财
务
部
企划
管理部
总务部
技术
营业一部
技术
营业二部
技术
营业三部
部品部
生产管理部
总
务
课
人
事
课
营
业
一
课
研
发
课
营业二课
技术课
客服课
技术课
生产课
品质课
S
M
T
制
造
课
模
切
制
造
课
成
型
制
造
课
生
产
管
理
课
仓
库
采
购
管
理
课

发放份数

普耐光电科技有限公司
文件别
程序文件
制订日期
2013年11月1日
版本
A/0
文件名称
波峰焊机操作指引
文件编号
PEP/ZM-P-PIE-004
页数
1/3

一、物料：助焊剂：HUAJUN HF-900 Pb-free No-clean
锡条： CH Solder stick Sn99.3-Cu0.7
酒精：CH Cleaner Alcohol
二、设备：电脑双波峰焊锡炉：JT WS-450
温度测试计、比重计
三、 操作步骤：
1、开机前检查：
1.1 检查气压是否为0.4-0.7MPA, 否则调整为此范围值；
1.2 检查松香容量是否达到箱体约2/3位置，不够加适量的松香；
1.3 检查锡炉波峰高度是否在适当位置；
1.4 检查清洗剂是否足够。
2、开机操作：
2.1 打开机器主电源开关，打开气阀给设备供气，打开电脑开关进入主界面；
2.2 根据PCB板或过炉托架的宽度调整锡炉导轨宽度，调整接驳台宽度与导轨宽度一致；
2.3 每次上班,用温度计测试锡池实际温度并记录;锡池温度范围:260±5℃
2.4 双击显示器桌面的“波峰焊”快捷图标，进入主画面，操作员根据个人密码进行登录，依照
当日所要生产的产品类型，打开相对应的产品文件（注意确认各参数的设置）；
2.5 确认锡炉完全融化，检查焊锡面离锡炉面高度是否为15-20mm, 不够加适量的锡条，并做好
波峰焊用锡、产品型号、产量、锡渣数量记录；
2.6 将波峰一、波峰二打开，根据不同产品调整变频器参数，使波峰高度达到合适；
2.7 将设备各动作依次打开：
开机→自动→预热（I~III）→锡炉开→波峰I开→波峰II开→传输开→洗爪开→喷雾开
2.8 待绿灯亮后，先过一个空的波峰架，确定无误后进行过板；第一块板进行首件检验并确认
OK后，才能进行批量生产；
2.9 若设备报警，在‘报警代码’框中显示报警内容，根据报警提示关闭相应的动作，操作员进
行复位调整；复位后若仍报警，应停止过板，通知工程人员进行处理；
2.10 在定时设定栏设定好自动开关机时间，主控窗‘自动’、‘开机’按钮处于打开状态，关闭主
控窗的其他按钮，将显示器关闭或转入睡眠状态。
3、关机操作：
当机器所有ＰＣＢ板输出后，关闭松香、预热、波峰１、波峰２、洗爪、运输即可．
普耐光电科技有限公司

文件别
程序文件
制订日期
2013年11月1日
版本
A/0
文件名称
波峰焊机操作指引
文件编号
PEP/ZM-P-PIE-004
页数
2/3
四、工艺参数控制:
1: 锡炉参数设置:
项目
预热一
预热二
预热三
锡池温度
风机
运输速度
参数设定
120± 10℃
130± 10℃
140± 10℃
265± 5℃
2000转/分
1100-1600mm/分
2: 每个星期至少测量一次锡炉的温度曲线,其曲线必需符合如下条件:
2.1 PCB板底实际预热最高温度要求: 100 ±10℃
2.2 PCB底面温度峰值要求: 250 ±5℃
2.3 上锡时间满足4-7S.
3:气压控制:
总气压: 0.4~0.7MPa 喷雾气压: 0.4±0.1MPa 针阀动：0.2±0.1MPa、
五、助焊剂的调整与控制
1、助焊剂应调整为发散雾状。
2、助焊剂应调整到PCB板到达喷头正上方才开始喷助焊剂，不可提前；
3、助焊剂不可过量，只要保证焊接质量，助焊剂喷的越少越合适。
对焊锡炉松香喷雾系统进行试喷，观察松香流量计，注意，松香流量计中的标
示球高度不得超过以下标记高度：MAX50
4、每天用比重计测量助焊剂容器内助焊剂的比重一次,并要记录；
助焊剂比重: 0.80±0.01
5、助焊剂不可加太满(不超过箱体外标识),如停炉超过一天,清出箱内助焊剂并密封存放.
六、注意事项
1、机器主电脑必须24小时开启（机器停用的节假日除外）；
2、正常上下班系统的主电脑必须设置自动，否则锡炉将不会自动开启；
3、机器操作员必须是经过培训，并且是合格的；
4、波峰焊操作员根据本指引规定的范围修改波峰焊的工艺参数；
5、当炉后检查结果PPM值超出目标时，工程技术人员应立即分析原因和改善；
6、所有的工艺参数由工程人员制定和修改，并应由经理确认。
7、遇紧急情况，即按紧急擎，通知相关技术人员解决。

普耐光电科技有限公司
文件别
程序文件
制订日期
2013年11月1日
版本
A/0
文件名称
波峰焊机操作指引
文件编号
PEP/ZM-P-PIE-004
页数
3/3

七、炉后员工操作
1、产品过波峰焊后，炉后员工须将PCB板整齐放好，并清理好过炉夹具。
2、如果夹具上有锡渣，须将锡渣清理干净。
八、温度曲线测量
每台波峰焊温度曲线每周至少测量1次，如实际曲线不符合工艺要求需重新调整后再测，直到
合格为止。所有温度曲线记录保存一年。
九、锡的RoHS水平测试
锡池内的锡每2个星期做一次RoHS水平测试,当超出范围时,及时调整.检查记录保存二年.
无铅焊锡锡炉每个月提取一次锡池样品给供应商检测金属含量,其含量标准如下：
Element
Min.
Typ
Max.
Unit
Sn
98.2
99.3
99.5
weight %
Pb

< 0.05
0.08
weight %
Sb

< 0.03
0.2
weight %
Cu
0.5
0.7
0.95
weight %
Au

< 0.001
0.004
weight %
Al

< 0.003
0.02
weight %
Cd

< 0.005
0.03
weight %
Zn

< 0.001
0.02
weight %
Ag

< 0.01
0.1
weight %
Bi

< 0.001
0.002
weight %
As

< 0.02
0.1
weight %
Fe

< 0.001
0.005
weight %
Ni

< 0.05
0.1
weight %
In

< 0.05
0.1
weight %
如果检测结果超出（接近）最高或最低值，我们将对锡池合金处理。
