电工学选择题.doc

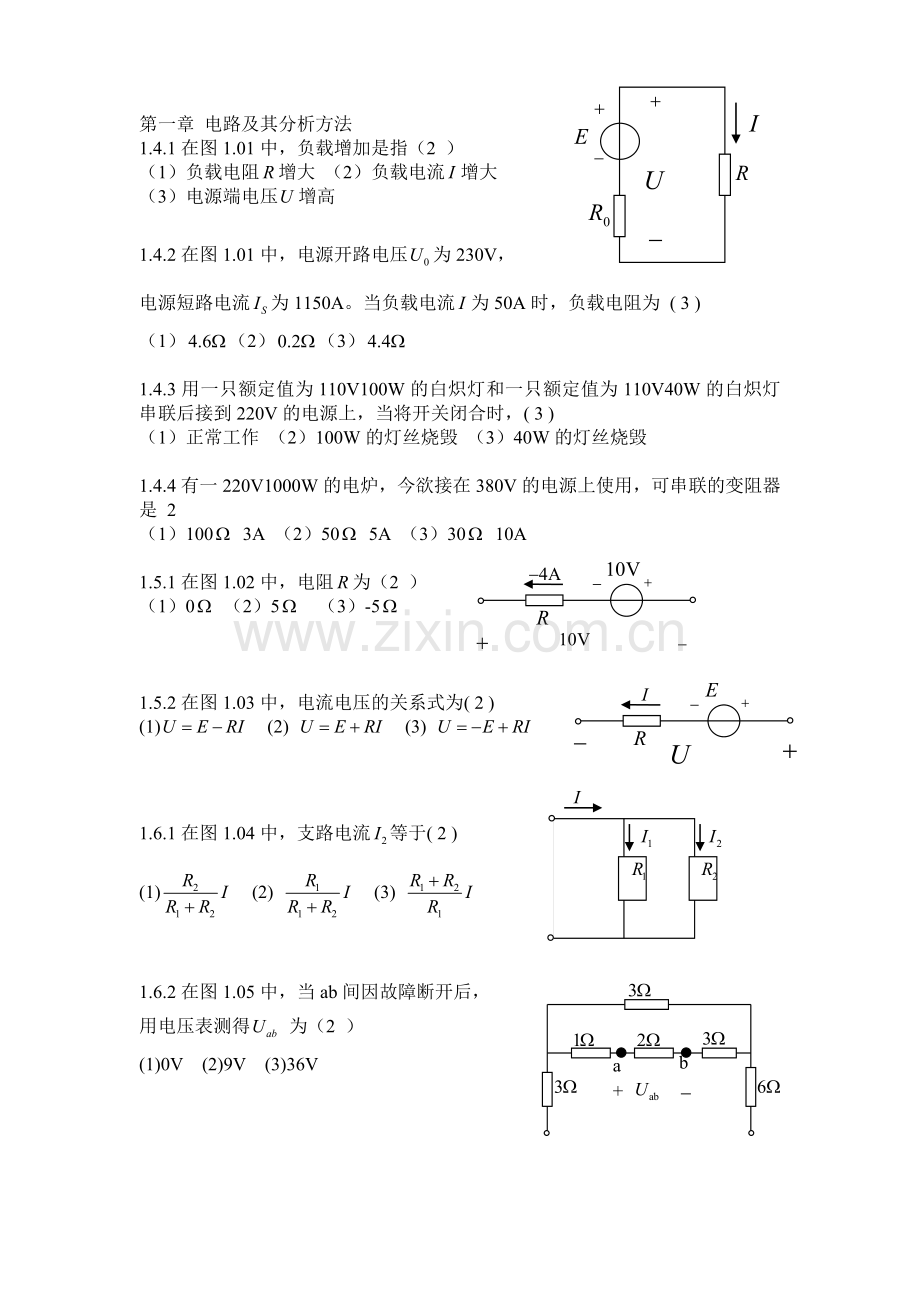

第一章 电路及其分析方法
1.4.1在图1.01中，负载增加是指（2 ）
（1）负载电阻增大 （2）负载电流增大
（3）电源端电压增高

1.4.2在图1.01中，电源开路电压为230V，
电源短路电流为1150A。当负载电流为50A时，负载电阻为 ( 3 )
（1）（2）（3）

1.4.3用一只额定值为110V100W的白炽灯和一只额定值为110V40W的白炽灯串联后接到220V的电源上，当将开关闭合时，( 3 )
（1）正常工作 （2）100W的灯丝烧毁 （3）40W的灯丝烧毁

1.4.4有一220V1000W的电炉，今欲接在380V的电源上使用，可串联的变阻器是 2
（1）100 3A （2）50 5A （3）30 10A

1.5.1在图1.02中，电阻为（2 ）
（1）0 （2）5 （3）-5

1.5.2在图1.03中，电流电压的关系式为( 2 )
(1) (2) (3)

1.6.1在图1.04中，支路电流等于( 2 )
(1) (2) (3)

1.6.2在图1.05中，当ab间因故障断开后，
用电压表测得 为（2 ）
(1)0V (2)9V (3)36V

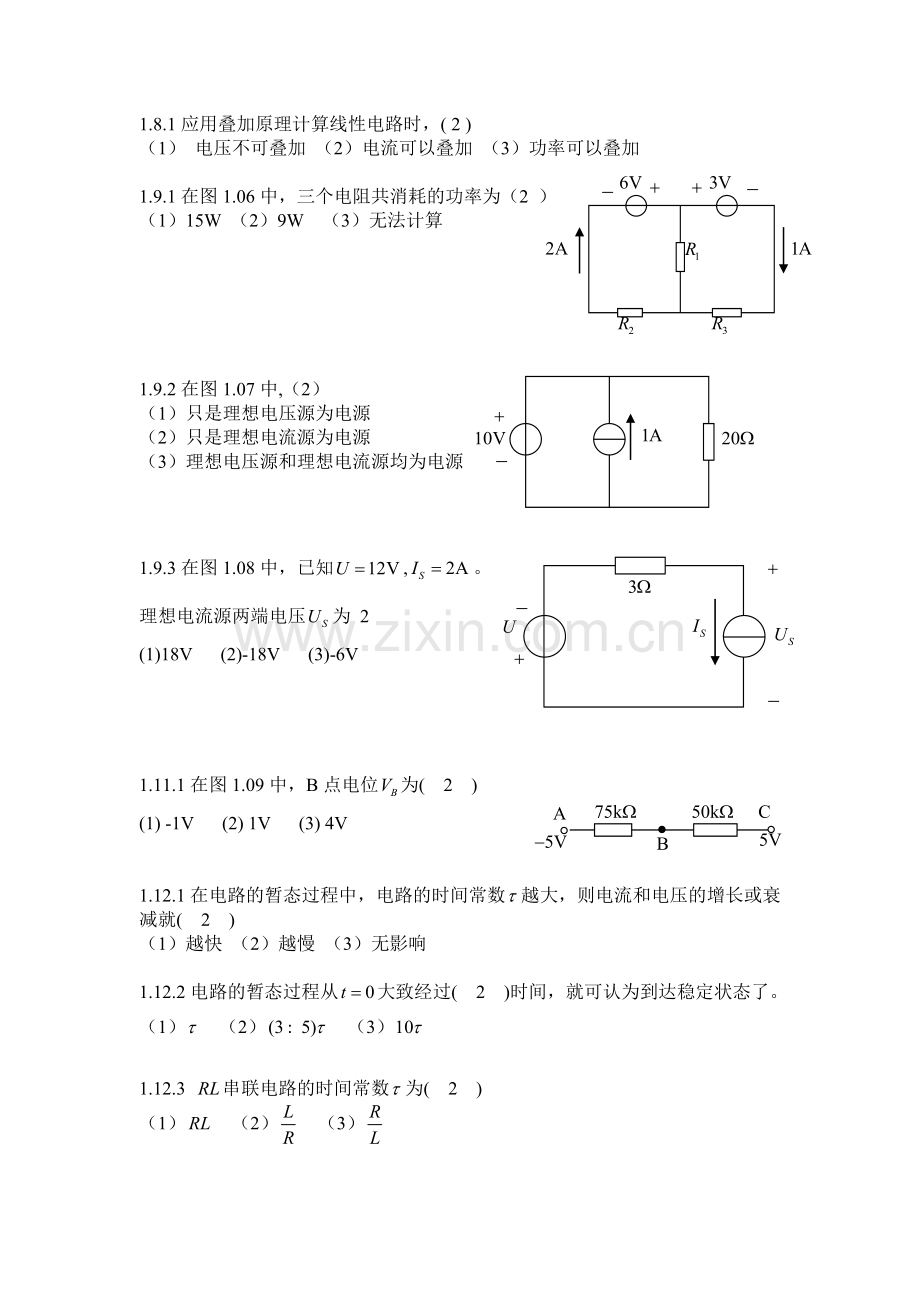

1.8.1应用叠加原理计算线性电路时，( 2 )
（1） 电压不可叠加 （2）电流可以叠加 （3）功率可以叠加

1.9.1在图1.06中，三个电阻共消耗的功率为（2 ）
（1）15W （2）9W （3）无法计算

1.9.2在图1.07中,（2）
（1）只是理想电压源为电源
（2）只是理想电流源为电源
（3）理想电压源和理想电流源均为电源

1.9.3在图1.08中，已知,。
理想电流源两端电压为 2
(1)18V (2)-18V (3)-6V

1.11.1在图1.09中，B点电位为( 2 )
(1) -1V (2) 1V (3) 4V

1.12.1在电路的暂态过程中，电路的时间常数越大，则电流和电压的增长或衰减就( 2 )
（1）越快 （2）越慢 （3）无影响

1.12.2电路的暂态过程从大致经过( 2 )时间，就可认为到达稳定状态了。
（1） （2） （3）

1.12.3 串联电路的时间常数为( 2 )
（1） （2） （3）

1.12.4在图1.10中，开关S闭合前电路已处于稳态，
试问闭合开关S的瞬间为( 2 )
(1) 0V (2) 100V (3) 63.2V

1.12.5在图1.11中，开关闭合前电路已处于稳态，试问闭合开关瞬间，初始值和分别为( 2 )
(1) 0A, 1.5A (2) 3A,3A (3) 3A,1.5A

第二章 正弦交流电路
2.1.1有一正弦电流，其初相位 ，初始值，则该电流的幅值为（ 2 ）
（1） （2） （3）
2.2.1 的相量表示式为（ 2 ）
（1） （2） （3）
2.2.2，则总电流的相量表示式为（ 1 ）
（1） （2） （3）
2.3.1在电感元件的交流电路中，已知，则（ 1 ）
（1） （2） （3）
2.3.2在电容元件的交流电路中，已知，则（ 3 ）
（1） （2） （3）
2.4.1在串联电路中，阻抗模（ 2 ）
（1） （2） （3）
2.4.2在串联电路中，（ 3 ）
（1） （2） （3）
2.4.3在串联电路中，已知，，，则电路的功率因数等于（ 2 ）
（1）0.8 （2）0.6 （3）
2.4.4在串联电路中，已知，，则电路的端电压等于（ 1 ）
（1） （2） （3）
2.5.1在图2.01中（ 2 ），（ 4 ）
（1） （2） （3） （4）
2.5.2在图2.02中，，则等于（ 3 ）
（1） （2） （3）
2.7.1电感性负载并联电容器提高电路功率因数后，线路电流减小了，则测量用电量的瓦时计走字速度将（ 1 ）
（1）不变 （2）加快 （3）减慢

2.8.1对称三相负载是指（ 3 ）
（1） （2） （3）
2.8.2对称三相电路的有功功率，其中角为（ 2 ）
（1）线电压与线电流之间的相位差
（2）相电压与相电流之间的相位差
（3）线电压与相电压之间的相位差
2.8.3在图2.03所示的三相四线制照明电路中，各相负载电阻不等。如果中性线在“”处断开，后果是（ 3 ）
（1）各相电灯中电流均为零
（2）各相电灯中电流不变
（3）各相电灯上电压将重新分配，高于或低于额定值，因此有的不能正常发光，有的可能烧坏灯丝
2.8.4在图2.03中，若中性线未断开，测得，，，则中性线中电流为（ 3 ）
（1）10A （2）6A （3）2A

第三章 磁路和变压器
3.1.1磁感应强度的单位是（ 2 ）
（1）韦[伯]（Wb） （2）特[斯拉]（T） （3）伏秒（V·s）
3.1.2磁性物质的磁导率不是常数，因此 1
（1）与不成正比 （2）与不成正比 （3）与成正比
3.2.1在直流空心线圈中置入铁心后，如在同一电压作用下，则电流（ 3 ），磁通（ 1 ），电感（ 1 ），及功率（ 3 ）
电流：（1）增大 （2）减小 （3）不变
磁通：（1）增大 （2）减小 （3）不变
电感：（1）增大 （2）减小 （3）不变
功率：（1）增大 （2）减小 （3）不变
3.2.2铁心线圈的铁心达到磁饱和时，则线圈电感（ 2 ）
（1）增大 （2）减小 （3）不变
3.2.3在交流铁心线圈中，如将铁心截面积减小，其他条件不变，则磁通势（ 1 ）
（1）增大 （2）减小 （3）不变
3.2.4交流铁心线圈的匝数固定，当电源频率不变时，则铁心中主磁通的最大值基本上决定于（ 3 ）
（1）磁路结构 （2）线圈电阻 （3）电源电压
3.2.5为了减小涡流损失，交流铁心线圈中的铁心由纲片（ 2 ）叠成。
（1）垂直磁场方向 （2）顺磁场方向 （3）任意
3.2.6 两个交流铁心线圈除了匝数()不同外，其他参数都相同。如将它们接在同一交流电源上，则两者主磁通的最大值（ 2 ）
（1） （2） （3）
3.3.1当变压器的负载增加后，则 3
(1)铁心中主磁通增大
(2)二次侧负载电流增大，一次侧电流不变
(3)一次侧电流和二次侧电流同时增大
3.3.2 50Hz的变压器用于25Hz时，则（ 3 ）
(1) 近于不变
(2)一次侧电压降低
(3)可能烧坏绕组
3.4.1交流电磁铁在吸合过程中气隙减小，则磁路磁阻（ 2 ），铁心中磁通（ 3 ），线圈电感（ 1 ），线圈感抗（ 1 ），线圈电流（ 2 ），吸力（ 3 ）
磁阻：（1）增大 （2）减小 （3）不变
磁通：（1）增大 （2）减小 （3）近于不变
电感：（1）增大 （2）减小 （3）不变
感抗：（1）增大 （2）减小 （3）不变
电流：（1）增大 （2）减小 （3）不变
吸力：（1）增大 （2）减小 （3）近于不变
3.4.2直流电磁铁在吸合过程中气隙减小，则磁路磁阻（ 2 ），铁心中磁通（ 1 ），线圈电感（ 1 ），线圈电流（ 3 ），吸力（ 1 ）
磁阻：（1）增大 （2）减小 （3）不变
磁通：（1）增大 （2）减小 （3）不变
电感：（1）增大 （2）减小 （3）不变
电流：（1）增大 （2）减小 （3）不变
吸力：（1）增大 （2）减小 （3）不变
第九章 二极管和晶体管
9.1.1 对半导体而言，其正确的说法是（ 3 ）
（1）P型半导体中由于多数载流子为空穴，所以它带正电。
（2）N型半导体中由于多数载流子为自由电子，所以它带负电。
（3）P型半导体和N型半导体本身都不带电。
9.2.1 在图9.01所示的电路中，为（ 2 ）
（1） （2） （3）
9.2.2 在图9.02所示的电路中，为（ 2 ）。其中，忽略二极管的正向压降。
（1） （2） （3）
9.3.1 在图9.03所示的电路中，稳压二极管和的稳定电压分别为和，其正向压降可忽略不计，则为（ 1 ）
（1） （2） （3）
9.3.2 在图9.04所示的电路中，稳压二极管和的稳定电压分别为和，其正向压降可忽略不计，则为（ 1 ）
（1） （2） （3）
9.4.1 在放大电路中，若测得某晶体管三个极的电位分别为，，，则这三个极分别为（ 1 ）
（1）C,B,E （2）C,E,B （3）E,C,B
9.4.2 在放大电路中，若测得某晶体管三个极的电位分别为，，，则的那个极为（ 2 ）
（1）集电极 （2）基极 （3）发射极
9.4.3在放大电路中，若测得某晶体管三个极的电位分别为，，，则该管为（ 3 ）
（1）NPN型硅管 （2）PNP型锗管 （3）NPN型锗管
9.4.4 对某电路中一个NPN型硅管测试，测得，，，则此管工作在（ 2 ）
（1）放大区 （2）饱和区 （3）截止区
9.4.5 对某电路中一个NPN型硅管测试，测得，，，则此管工作在（ 1 ）
（1）放大区 （2）饱和区 （3）截止区
9.4.6 对某电路中一个NPN型硅管测试，测得，，，则此管工作在（ 3 ）
（1）放大区 （2）饱和区 （3）截止区
9.4.7 晶体管的控制方式为（ 2 ）
（1）输入电流控制输出电压
（2）输入电流控制输出电流
（3）输入电压控制输出电压
第十章 基本放大电路
10.2.1 在图10.2.1中，若将 减小，则集电极电流（ 2 ），集电极电位（ 1 ）
：（1）减小 （2）增大 （3）不变
：（1）减小 （2）增大 （3）不变
10.2.2 图10.2.1中的晶体管原处于放大状态，若将调到零，则晶体管（ 3 ）
（1）处于饱和状态 （2）仍处于放大状态 （3）被烧毁
10.2.3 在图10.2.1中，，，可忽略，若使，则应为（ 2 ）
（1） （2） （3）
10.2.4 分析图10.2.7中各个交流分量的相位：与（ 2 ）；与（ 2 ）；与（ 1 ）
与：（1）同相 （2）反相 （3）相位任意
与：（1）同相 （2）反相 （3）相位任意
与：（1）同相 （2）反相 （3）相位任意
10.2.5 在图10.1.1所示的放大电路中，若将偏置电阻的阻值调小，而晶体管仍工作于放大区，则电压放大倍数应（ 2 ）
（1）减小 （2）增大 （3）基本不变
10.2.6 在共发射极交流放大电路中，（ 3 ）是正确的。
（1） （2） （3）
10.3.1 在图10.3.1所示的分压式偏置放大电路中，通常偏置电阻（ 3 ）
（1） （2） （3）
10.3.2 在图10.3.1所示的放大电路中，若只将交流旁路电容除去，则电压放大倍数（ 1 ）
（1）减小 （2）增大 （3）不变
1041 射极输出器（ 1 ）
（1）有电流放大作用，没有电压放大作用
（2）有电流放大作用，也有电压放大作用
（3）没有电流放大作用，也没有电压放大作用
1061 在甲类工作状态的功率放大电路中，在不失真的条件下增大输入信号，则电源供给的功率（ 2 ），管耗（ 2 ）
电源供给的功率：（1）增大 （2）不变 （3）减小
管耗： （1）增大 （2）减小 （3）不变
第十三章 门电路和组合逻辑电路
13.1.1图13.01所示的门电路中，恒为0的是图（ C）
13.1.2图13.02所示门电路的逻辑式为（ 2 ）
（1）（2） （3）
13.1.3 图13.03所示门电路的逻辑式为（ 3 ）
（1）（2） （3）
13.4.1 与相等的为（ 1 ）
（1）（2） （3）
13.4.2 与相等的为（ 3 ）
（1）（2） （3）
13.4.3 与相等的为（ 2 ）
（1）（2） （3）
13.4.4 图13.04所示门电路中，的是图（ C ）
13.4.5 图13.05所示组合电路的逻辑式为（ 3 ）
（1）（2） （3）
13.4.6 图13.06所示组合电路的逻辑式为（ 2 ）
13.4.7 图13.07所示组合电路的逻辑式为（ 3 ）
（1）（2） （3）
13.4.8 图13.08所示组合电路的逻辑式为（ 2 ）
（1）（2） （3）
13.4.9 若，则（ 3 ）
（1）（2） （3）
