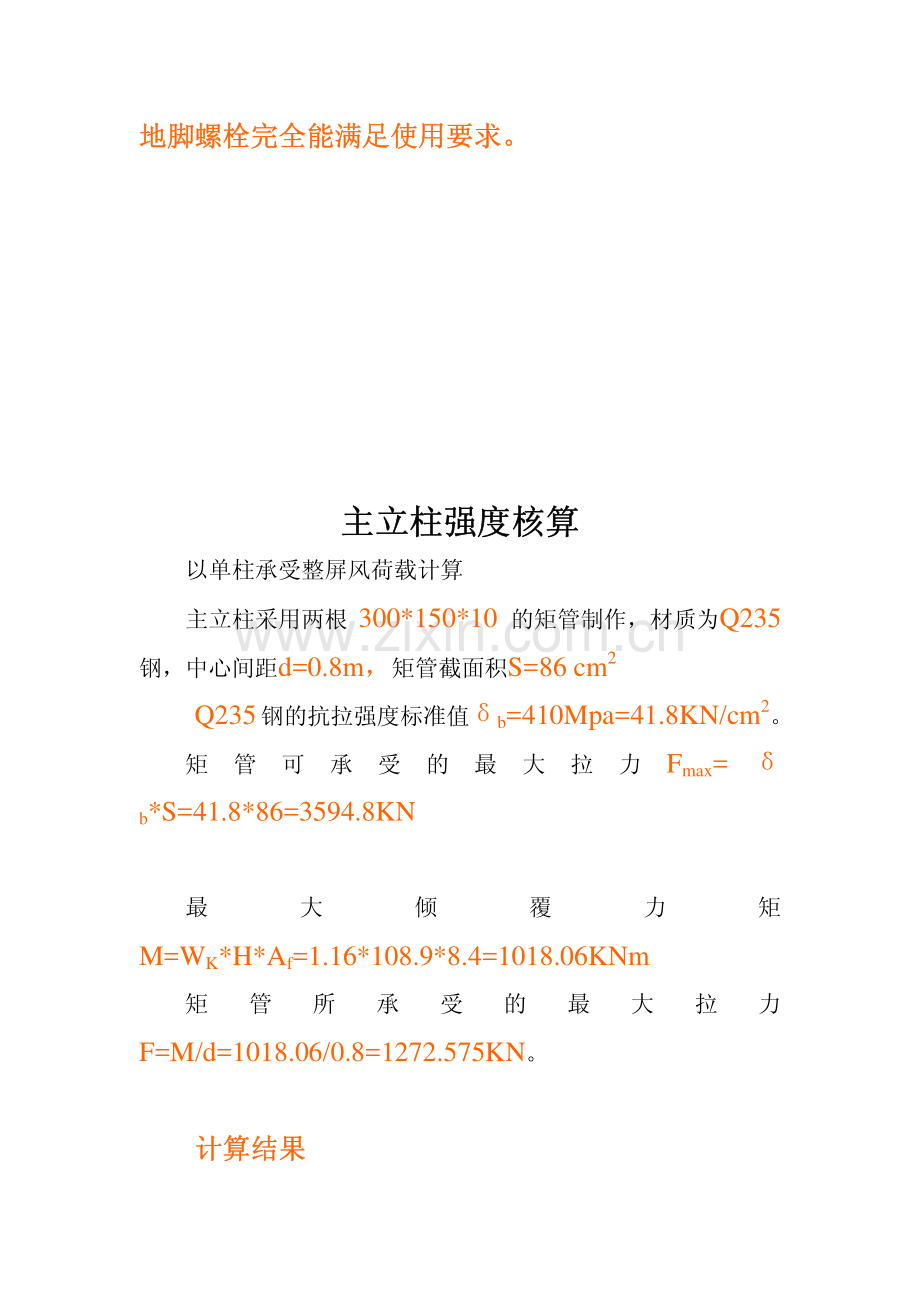

基础抗风稳定性简易计算 公式：Vb/fzzsW0HAf1 式中：V混凝土基础体积 m3钢筋混凝土比重 KN/m3b基础底面宽度 m 地基摩擦系数，取 1.12 f倾覆稳定系数，根据具体情况取 1.5-2.0 z风振系数，取 1.2 z风压高度变化系数，取 1.25 s风载体型系数，取 1.3 W0基本风压 KN/m2H迎风体中心距地高度 m Af迎风面积 m2 地脚螺栓强度核算地脚螺栓强度核算 以单柱承受整屏风荷载计算 1、地脚螺栓采用34的Q235A圆钢制作，每个柱脚迎风面地脚螺栓总数5棵。螺栓截面积S=9.08cm2，顺风向前后地脚螺栓之间的间距d=1.33m。2、Q235A 钢 的 抗 拉 强 度 标 准 值 b=235Mpa=23.5KN/cm2。3、每 根 螺 栓 可 承 受 的 最 大 拉 力 F=b*S=41.8*9.08=379.54KN 4、最大抗倾覆力矩 Mmax=5*F*d=2523.96KNm 5、风荷载最大倾覆力矩 M=WK*H*Af=1.16*108.9*8.4=1018.06KNm 计算结果计算结果 最大抗倾覆力矩最大抗倾覆力矩 Mmax 远大于最大倾覆力矩远大于最大倾覆力矩 M，地脚螺栓完全能满足使用要求。地脚螺栓完全能满足使用要求。主立柱强度核算主立柱强度核算 以单柱承受整屏风荷载计算 主立柱采用两根300*150*10的矩管制作，材质为Q235钢，中心间距d=0.8m，矩管截面积S=86 cm2Q235钢的抗拉强度标准值b=410Mpa=41.8KN/cm2。矩管可承受的最大拉力Fmax=b*S=41.8*86=3594.8KN 最大倾覆力矩M=WK*H*Af=1.16*108.9*8.4=1018.06KNm 矩管所承受的最大拉力F=M/d=1018.06/0.8=1272.575KN。计算结果计算结果 Fmax远大于远大于F，立柱完全能满足只用要求。，立柱完全能满足只用要求。螺栓强度核算螺栓强度核算 直径 10 12 14 16 18 20 22 24 30 抗拉强度标准值 b=235Mpa 23.5 23.5 23.5 23.5 23.5 23.5 23.5 23.5 23.5 KN/cm2截面积 0.79 1.13 1.54 2.01 2.54 3.14 3.80 4.52 7.07 cm2每颗螺栓可承 受的最大拉力 18.46 26.58 36.18 47.25 59.80 73.83 89.33 106.31 166.11 KN 4、最大抗倾覆力矩 Mmax=5*F*d=2523.96KNm 5、风荷载最大倾覆力矩 M=WK*H*Af=1.16*108.9*8.4=1018.06KNm 计算结果计算结果 最大抗倾覆力矩最大抗倾覆力矩 Mmax 远大于最大倾覆力矩远大于最大倾覆力矩 M，地脚螺栓完全能满足使用要求。，地脚螺栓完全能满足使用要求。广告牌地脚螺栓强度简易核算广告牌地脚螺栓强度简易核算 nbSdfzzsW0HAf 式中 n抗拉地脚螺栓数量 b地脚螺栓材质抗拉强度标准值 S地脚螺栓截面积 d顺风向地脚螺栓间距 地基摩擦系数，取 1.12 f倾覆稳定系数，根据具体情况取 1.5-2.0 z风振系数，取 1.2 z风压高度变化系数，取 1.25 s风载体型系数，取 1.3 W0基本风压 KN/m2 H迎风体中心距地高度 m Af迎风面积 m2
