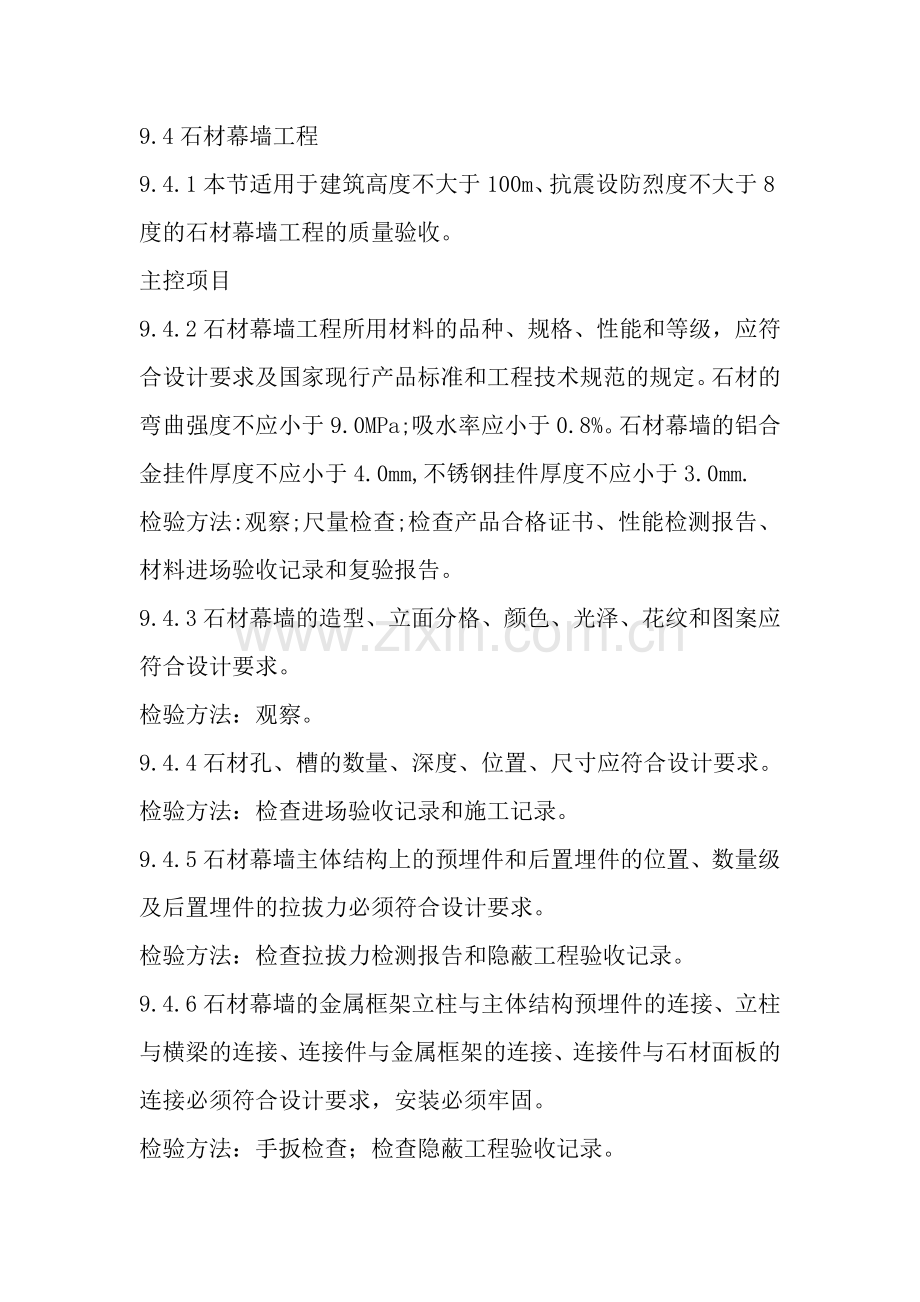

9.4石材幕墙工程
9.4.1本节适用于建筑高度不大于100m、抗震设防烈度不大于8度的石材幕墙工程的质量验收。
主控项目
9.4.2石材幕墙工程所用材料的品种、规格、性能和等级，应符合设计要求及国家现行产品标准和工程技术规范的规定。石材的弯曲强度不应小于9.0MPa;吸水率应小于0.8%。石材幕墙的铝合金挂件厚度不应小于4.0mm,不锈钢挂件厚度不应小于3.0mm.
检验方法:观察;尺量检查;检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。
9.4.3石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。
检验方法：观察。
9.4.4石材孔、槽的数量、深度、位置、尺寸应符合设计要求。
检验方法：检查进场验收记录和施工记录。
9.4.5石材幕墙主体结构上的预埋件和后置埋件的位置、数量级及后置埋件的拉拔力必须符合设计要求。
检验方法：检查拉拔力检测报告和隐蔽工程验收记录。
9.4.6石材幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计要求，安装必须牢固。
检验方法：手扳检查；检查隐蔽工程验收记录。

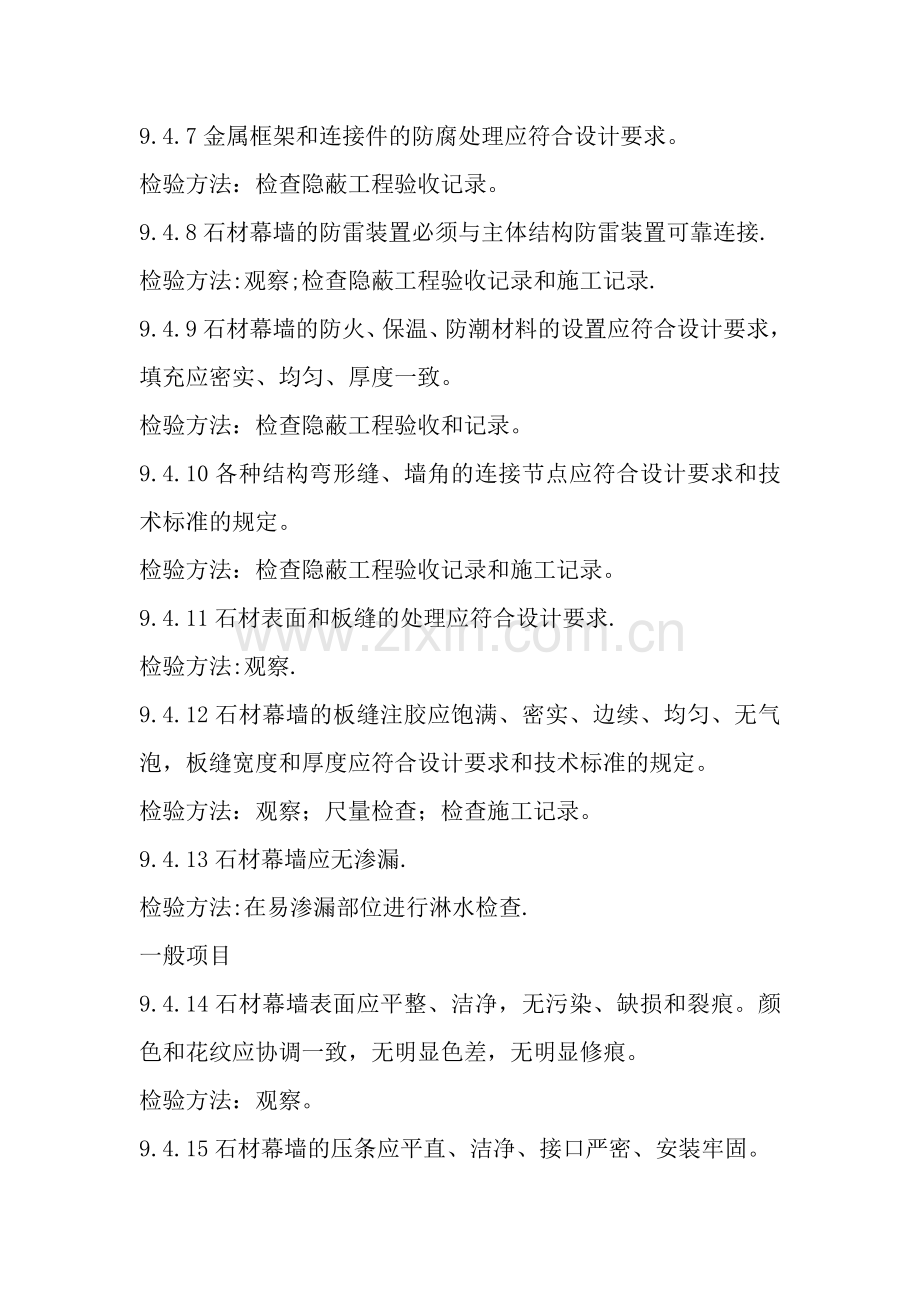

9.4.7金属框架和连接件的防腐处理应符合设计要求。
检验方法：检查隐蔽工程验收记录。
9.4.8石材幕墙的防雷装置必须与主体结构防雷装置可靠连接.
检验方法:观察;检查隐蔽工程验收记录和施工记录.
9.4.9石材幕墙的防火、保温、防潮材料的设置应符合设计要求，填充应密实、均匀、厚度一致。
检验方法：检查隐蔽工程验收和记录。
9.4.10各种结构弯形缝、墙角的连接节点应符合设计要求和技术标准的规定。
检验方法：检查隐蔽工程验收记录和施工记录。
9.4.11石材表面和板缝的处理应符合设计要求.
检验方法:观察.
9.4.12石材幕墙的板缝注胶应饱满、密实、边续、均匀、无气泡，板缝宽度和厚度应符合设计要求和技术标准的规定。
检验方法：观察；尺量检查；检查施工记录。
9.4.13石材幕墙应无渗漏.
检验方法:在易渗漏部位进行淋水检查.
一般项目
9.4.14石材幕墙表面应平整、洁净，无污染、缺损和裂痕。颜色和花纹应协调一致，无明显色差，无明显修痕。
检验方法：观察。
9.4.15石材幕墙的压条应平直、洁净、接口严密、安装牢固。
检验方法：观察；手扳检查。
9.4.16石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。
检验方法：观察；尺量检查。
9.4.17石材幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。
检验方法：观察。
9.4.18石材幕墙上的滴水线、流水坡向应正确、顺直。
检验方法：观察；用水平尺检查。
9.4.19每平方米石材的表面质量和检验方法应符合表9.4.19的规定.
表9.4.19 每平方米石材的表面的质量和检验方法
项次 项目 质量要求 检验方法
1 裂痕、明显划伤和长度＞100mm的轻微划伤 不允许 观察
2 长度≤100mm的轻微划伤 ≤8条 用钢尺检查
3 擦伤总面积 ≤500mm2 用钢尺检查
9.4.20石材幕墙安装的允许偏差和检验方法应符合表9.4.20的规定.

表9.4.20 石材幕墙安装的允许偏差和检验方法
项次 项目 允许偏差（mm） 检验方法
光面 麻面
1 幕墙垂直度 幕墙高度≤30 10 用经纬仪检查
30m<幕墙高度≤60m 15
60m<幕墙高度≤90m 20
幕墙高度>90m 25
2 幕墙水平度 3 用水平仪检查
3 板材立面垂直度 3 用水平仪检查
4 板材上沿水平度 2 用1m水平尺和钢直尺检查
5 相邻板材板角错位 1 用钢直尺检查
6 幕墙表面平整度 2 3 用垂直检测尺检查
7 阳角方正 2 4 用直角检测尺检查
8 接缝直线度 3 4 拉5m线不足5m拉通线,用钢直尺检查
9 接缝高低差 1 用钢进尺和塞尺检查
10 接缝宽度 1 2 作钢直尺检查
