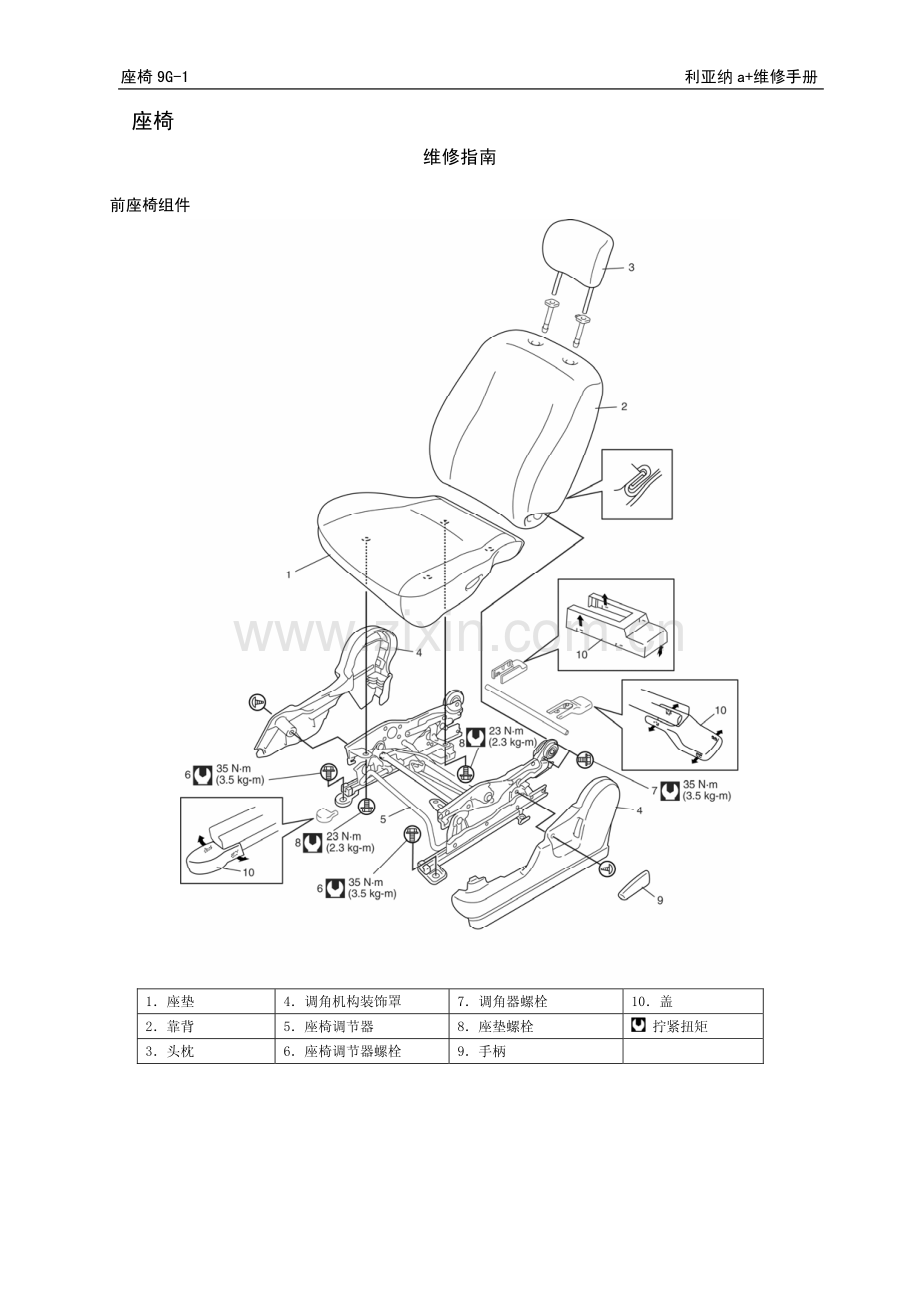

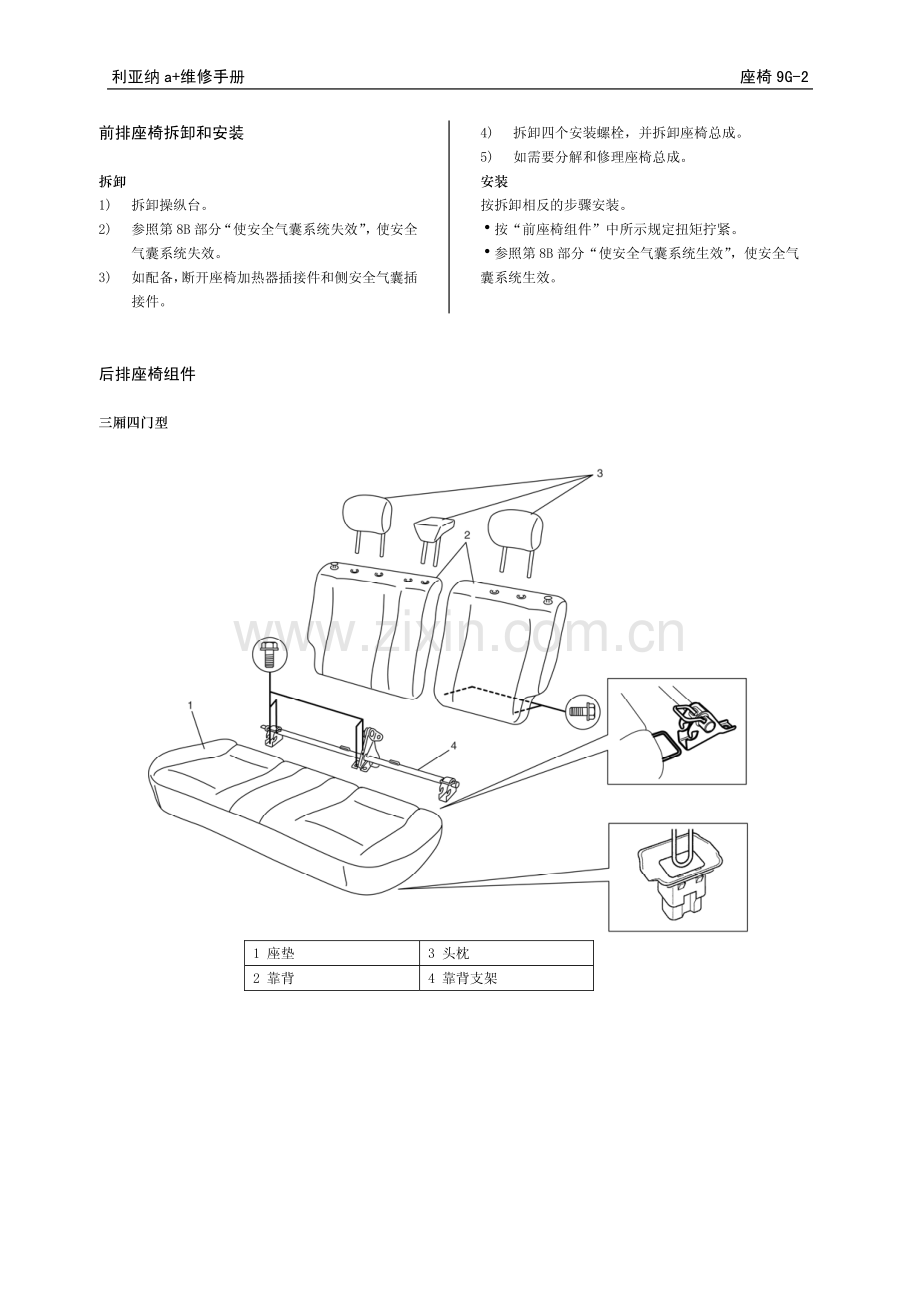

座椅 9G-1 利亚纳 a+维修手册 座椅 维修指南 前座椅组件 1座垫 4调角机构装饰罩 7调角器螺栓 10盖 2靠背 5座椅调节器 8座垫螺栓 拧紧扭矩 3头枕 6座椅调节器螺栓 9手柄 利亚纳 a+维修手册 座椅 9G-2 前排座椅拆卸和安装 拆卸 1)拆卸操纵台。2)参照第 8B 部分“使安全气囊系统失效”，使安全气囊系统失效。3)如配备，断开座椅加热器插接件和侧安全气囊插接件。4)拆卸四个安装螺栓，并拆卸座椅总成。5)如需要分解和修理座椅总成。安装 按拆卸相反的步骤安装。h按“前座椅组件”中所示规定扭矩拧紧。h参照第 8B 部分“使安全气囊系统生效”，使安全气囊系统生效。后排座椅组件 三厢四门型 1 座垫 3 头枕 2 靠背 4 靠背支架 座椅 9G-3 利亚纳 a+维修手册 两厢五门车 两厢五门车 1 座垫 3 调角器总成 5 后背把手 7 头枕（如配备）9 中央安全带导向环2 靠背 4 调角器总成盖 6 靠背板 8 座椅安全带导环安装螺栓:拧紧扭矩 后排座椅拆卸和安装 三厢四门型 拆卸 1)将后座靠背朝前折叠。2)拆卸两个靠背螺栓，并拆卸靠背。3)拆卸座垫。4)如需要，分解和修理座椅。安装 按拆卸相反步骤安装，并注意以下说明。安装座垫时，将座垫钩与靠背支架对齐。两厢五门车 拆卸 1)拆卸座垫 2 个螺母，并拆卸座垫。2)拆卸靠背 4 个螺栓，并拆卸靠背。3)如需要分解和修理座椅。安装 按拆卸相反的步骤安装。按“后座椅组件”中规定扭矩拧紧。利亚纳 a+维修手册 座椅 9G-4 规 范 拧紧扭矩规范 注意：规定的拧紧扭矩在以下部分中也有描述：“前座椅组件：”“后座椅组件：”参考：对在本部分中没有规定的紧固件拧紧扭矩，参照第 0A 部分“紧固件信息”。
