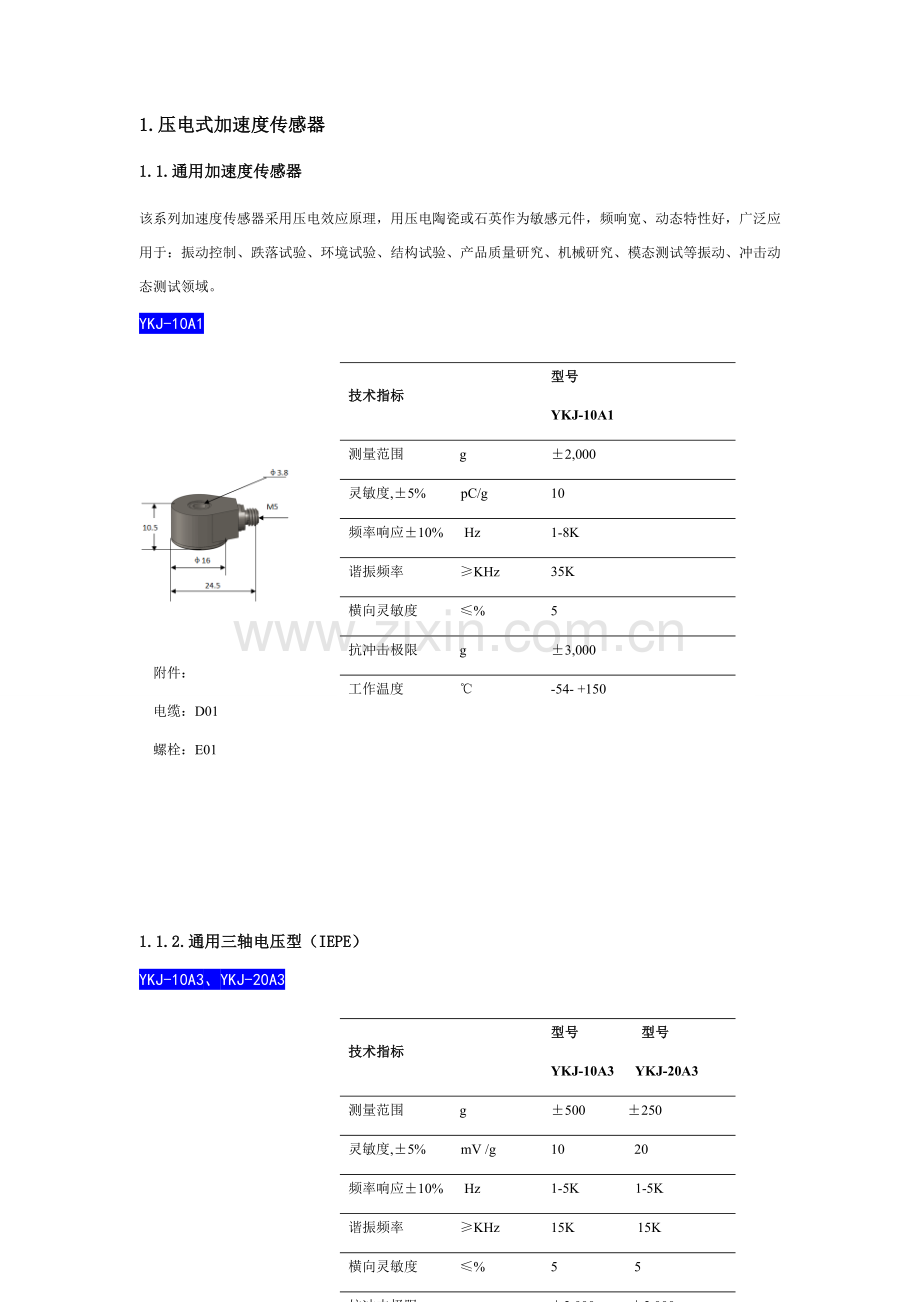

1.压电式加速度传感器 1.1.通用加速度传感器该系列加速度传感器采用压电效应原理，用压电陶瓷或石英作为敏感元件，频响宽、动态特性好，广泛应用于：振动控制、跌落试验、环境试验、结构试验、产品质量研究、机械研究、模态测试等振动、冲击动态测试领域。 YKJ-10A1 技术指标型号 YKJ-10A1 测量范围 g ±2,000 灵敏度,±5% pC/g 10 频率响应±10% Hz 1-8K 谐振频率 ≥KHz 35K 横向灵敏度 ≤% 5 抗冲击极限 g ±3,000 工作温度 ℃ -54- +150 重量克 13 绝缘电阻＞Ω 109 敏感元件及结构陶瓷/剪切密封形式环氧树脂外壳材料不锈钢附件：电缆：D01 螺栓：E01 1.1.2.通用三轴电压型（IEPE） YKJ-10A3、YKJ-20A3 技术指标型号型号 YKJ-10A3 YKJ-20A3 测量范围 g ±500 ±250 灵敏度,±5% mV /g 10 20 频率响应±10% Hz 1-5K 1-5K 谐振频率 ≥KHz 15K 15K 横向灵敏度 ≤% 5 5 抗冲击极限 g ±2,000 ±2,000 分辨率 grms 0.005 0.003 工作温度 ℃ -40- +120 -40- +120 重量克 55 55 敏感元件及结构陶瓷/剪切陶瓷/剪切密封形式激光焊接激光焊接外壳材料不锈钢不锈钢附件：电缆：D04 螺栓：E01 YKJ-50A3、YKJ-100A3 技术指标型号型号 YKJ-50A3 YKJ-100A3 测量范围 g ±100 ±50 灵敏度,±5% mV /g 50 100 频率响应±10% Hz 1-5K 1-5K 谐振频率 ≥KHz 15K 15K 横向灵敏度 ≤% 5 5 抗冲击极限 g ±1,000 ±1,000 分辨率 grms 0.001 0.0005 工作温度 ℃ -40- +120 -40- +120 重量克 55 55 敏感元件及结构陶瓷/剪切陶瓷/剪切密封形式激光焊接激光焊接外壳材料不锈钢不锈钢附件：电缆：D04 螺栓：E01 1.2.高灵敏度加速度传感器该系列加速度传感器灵敏度高、底噪低，适用于建筑振动监测、地震检测、桥梁结构试验、地面及地基振动监测等低频振动测试场合。 1.2.1.高灵敏度电荷型（PE） YKJ-01A1B1、YKJ-10A1B1 技术指标型号型号 YKJ-01A1B1 YKJ-10A1B1 测量范围 g ±100 ±10 灵敏度,±5% Pc/g 1,000 10,000 频率响应±10% Hz 0.2-2K 0.1-500 谐振频率 ≥KHz 7K 4.5K 横向灵敏度 ≤% 5 5 抗冲击极限 g ±500 ±500 工作温度 ℃ -54- +150 -54- +150 重量克 180 250 绝缘电阻＞Ω 109 109 敏感元件及结构陶瓷/剪切陶瓷/剪切密封形式环氧树脂环氧树脂外壳材料不锈钢不锈钢附件：电缆：D01 螺栓：E02 1.2.2.高灵敏度电压型（IEPE） YKJ-10A1B2 技术指标型号 YKJ-10A1B2 测量范围 g ±0.5 灵敏度,±5% V /g 10 频率响应±10% Hz 0.1-500 谐振频率 ≥KHz 4.5K 横向灵敏度 ≤% 5 抗冲击极限 g ±500 分辨率 mgrms 0.01 工作温度 ℃ -40- +120 重量克 250 与地绝缘是敏感元件及结构陶瓷/剪切密封形式环氧树脂外壳材料不锈钢附件：电缆：D02 螺栓：E02 1.3.工业加速度传感器该系列工业加速度传感器均采用不锈钢外壳、激光焊接密封、外壳绝缘、防水、防尘、防油污设计，适用于工业现场各种恶劣环境下长期可靠稳定工作，广泛应用于风机状态监测、工业现场的运行维护、过程监测与保护。 YKJ-100A1B3、YKJ-500A1B3 技术指标型号型号 YKJ-100A1B3 YKJ-500A1B3 测量范围 g ±50 ±10 灵敏度,±5% mV /g 100 500 频率响应±10% Hz 0.5-6K 0.2-5K 谐振频率 ≥KHz 18K 15K 横向灵敏度 ≤% 5 5 抗冲击极限 g ±2,000 ±2,000 分辨率 mgrms 0.5 0.15 工作温度 ℃ -40- +120 -40- +120 重量克 75 130 敏感元件及结构陶瓷/剪切陶瓷/剪切与地绝缘是是密封形式激光焊接激光焊接外壳材料不锈钢不锈钢 YKJ-100A1B3 YKJ-500A1B3 附件: 电缆：D03 螺栓：M6内六角 1.4.微型加速度传感器该系列加速度传感器频响宽、体积小，重量轻，适用于如产品测试、跌落包装测试、部件试验、结构分析、模态分析、高频应用等场合。 1.4.1.微型单轴电压型（IEPE） YKJ-10A1B4、YKJ-10A1B5 技术指标型号型号 YKJ-10A1B41 YKJ-10A1B5 测量范围 g ±1000 ± 1000 灵敏度,±5% mV /g 10 10 频率响应±10% Hz 1-10K 1-10K 谐振频率 ≥KHz 35K 35K 横向灵敏度 ≤% 5 5 抗冲击极限 g ±20,000 ±20,000 工作温度 ℃ -40- +120 -40- +120 重量克 1.8 2.3 分辨率 mgrms 2.5 2.5 敏感元件及结构陶瓷/剪切陶瓷/剪切与地绝缘否是密封形式环氧树脂环氧树脂外壳材料不锈钢不锈钢 YKJ-10A1B4 YKJ-10A1B5 1.5.2.微型三轴电压型（IEPE） YKJ-10A3B1、YKJ-20A3B1 技术指标型号型号 YKJ-10A3B1 YKJ-20A3B1 测量范围 g ±500 ±250 灵敏度,±5% mV /g 10 20 频率响应±10% Hz 1-5K 1-5K 谐振频率 ≥KHz 15k 15K 横向灵敏度 ≤% 5 5 抗冲击极限 g ±2,000 ±2,000 分辨率 mgrms 10 6 工作温度 ℃ -40- +120 -40- +120 重量克 8 8 敏感元件及结构陶瓷/剪切陶瓷/剪切密封形式激光焊接激光焊接外壳材料不锈钢不锈钢附件：电缆：D04 YKJ-10A3B2、YKJ-20A3B2 技术指标型号型号 YKJ-10A3B2 YKJ-20A3B2 测量范围 g ±500 ±250 灵敏度,±5% mV /g 10 20 频率响应±10% Hz 1-5K 1-5K 谐振频率 ≥KHz 15k 15K 横向灵敏度 ≤% 5 5 抗冲击极限 g ±2,000 ±2,000 分辨率 mgrms 10 6 工作温度 ℃ -40- +120 -40- +120 重量克 12 12 敏感元件及结构陶瓷/剪切陶瓷/剪切密封形式激光焊接激光焊接外壳材料不锈钢不锈钢附件：电缆：D04 YKJ-50A3B2、YKJ-100A3B2 技术指标型号型号 YKJ-50A3B2 YKJ-100A3B2 测量范围 g ±100 ±50 灵敏度,±5% mV /g 50 100 频率响应±10% Hz 1-5K 1-5K 谐振频率 ≥KHz 15k 15K 横向灵敏度 ≤% 5 5 抗冲击极限 g ±1,000 ±1,000 分辨率 mgrms 10 6 工作温度 ℃ -40- +120 -40- +120 重量克 18 18 敏感元件及结构陶瓷/剪切陶瓷/剪切密封形式激光焊接激光焊接外壳材料不锈钢不锈钢附件：电缆：D04 2.非接触式振动电涡流传感器非接触式振动电涡流位移传感器，是基于高频磁场在金属表面形成涡流效应原理而成，是对金属物体的位移、振动、转速等机械量进行检测和控制的理想传感器。它具有非接触测量、线性范围宽、灵敏度高、抗干扰能力强、无介质影响、稳定可靠、易于处理等明显优点，广泛用于冶金、化工、航天等行业中，也可用于科研和学校实验中的位移、振动、转速、长度、厚度、表面不平度等机械量的检测。电涡流传感器除用来测量静态位移外，还被广泛用来测量汽轮机、压缩机、电机等旋转轴系的径向和轴向振动、轴向位移、转速等，在工业监测与故障诊断中应用甚广。 YKW402、YKW404 技术指标型号型号 YKW402 YKW404 灵敏度,±5% mV/μm 8 4 频率响应(-3dB) Hz 0-10K 0-10K 线性范围 mm 2 4 线性误差 ±1%FS ±1%FS 被测物面积 ≥φ20mm ≥φ30mm 供电电压 Vdc -24 -24 最大输出电压 Vdc -22 -22 最大消耗电流 mA 15 15 输出阻抗 Ω 50 50 探头工作温度 ℃ -40- +120 -40- +120 前置器工作温度 ℃ -40- +80 -40- +80 电缆长度 m 5或9 5或9 螺杆长度 m 0.5或1 0.5或1 探头直径 mm φ8 φ11 前置器尺寸 mm 100×80×34 前置器材料铝铝防爆等级 Exia Ⅱ CT6 重量 g 230 230 附件：导轨安装底座探头安装螺母 3.动静态孔隙水压力传感器本产品既可以测量静态孔隙水压，也可以测量动态水压。动态孔隙水压力传感器又名渗透水压力传感器，是我公司采用特殊材料研制而成的压力传感器,专门针对土壤岩石渗透水压力的测量,狭小孔隙中水压力的测量。多年来使用效果极好，得到许多研究所和高校的一直好评。本产品是动静态试验中的佼佼者，被国内知名大学和水科院，地震局等科研单位广泛使用。产品示意图外形尺寸主要性能指标测量介质各种渗透液体量程 10kpa..50..100KPpa...500kpa..1Mpa..10Mpa..20Mpa任选量程非线性 0.05%FS 0.15%FS 0.3%FS 0.5%FS 迟滞、重复性 0.03%FS 0.1%FS 0.2%FS 0.3%FS 精度 0.1%FS 0.2%FS， 0.5%FS 1%FS 过载压力 ≥150%FS 输入阻抗 0.8kΩ~6kΩ 输出阻抗 0.8kΩ~6kΩ 长期稳定性优于0.1.5%FS/年电气特性输出 80mV±20Mv，0～5V、1～5V、4～20mA 任选其一零点輸出 ≤±2mV 供电： 1.5mA，5mA或9V,15V,24VDC,36VDC 电气接口自带锁紧结构，或其它绝缘电阻 100MΩ(50VDC) 环境特性零点温度系数 0.03%FS/℃(典型) 灵敏度温度系数 0.03%FS/℃（典型）补偿温度范围 -10～70℃ -40～40℃ 0～125℃ 0～200℃ 存储温度范围： -40℃～125℃ 或 -40℃～200℃ 任选其一相对湿度 %0～90% 结构性能压力接口气嘴或 M3 M5, M6 ,M8 ,M10 ,M12等螺纹接口重量约30g 备注：传感器直径Φ1.6mm到Φ12mm任选、高度10mm到25mm任选 4.微型土壤压力传感器微型动静态土壤压力传感器，适用于土木工程学、岩土力学、土石坝、土堤坝、边坡、路基等许多科研项目土体结构物内部的土应力变化，是了解被测土体结构内部土压力变化量的有限检测设备。外形尺寸主要性能指标测量介质土壤、沙子、泥浆、等量程 10kpa..50..100KPpa...500kpa..1Mpa..10Mpa..20Mpa任选量程非线性 0.05%FS 0.15%FS 0.3%FS 0.5%FS 迟滞、重复性 0.03%FS 0.1%FS 0.2%FS 0.3%FS 精度 0.1%FS 0.2%FS， 0.5%FS 1%FS 过载压力 ≥150%FS 输入阻抗 0.8kΩ~6kΩ 输出阻抗 0.8kΩ~6kΩ 长期稳定性优于0.1.5%FS/年电气特性输出 80mV±20Mv，0～5V、1～5V、4～20mA 任选其一零点輸出 ≤±2mV 供电： 1.5mA，5mA或9V,15V,24VDC,36VDC 电气接口自带锁紧结构，或其它绝缘电阻 100MΩ(50VDC) 环境特性零点温度系数 0.03%FS/℃(典型) 灵敏度温度系数 0.03%FS/℃（典型）补偿温度范围 -10～70℃ -40～40℃ 0～125℃ 0～200℃ 存储温度范围： -40℃～125℃ 或 -40℃～200℃ 任选其一相对湿度 %0～90% 结构性能压力接口气嘴或 M3 M5, M6 ,M8 ,M10 ,M12等螺纹接口重量约30g 备注：传感器直径Φ1.6mm到Φ12mm任选、高度10mm到25mm任选
