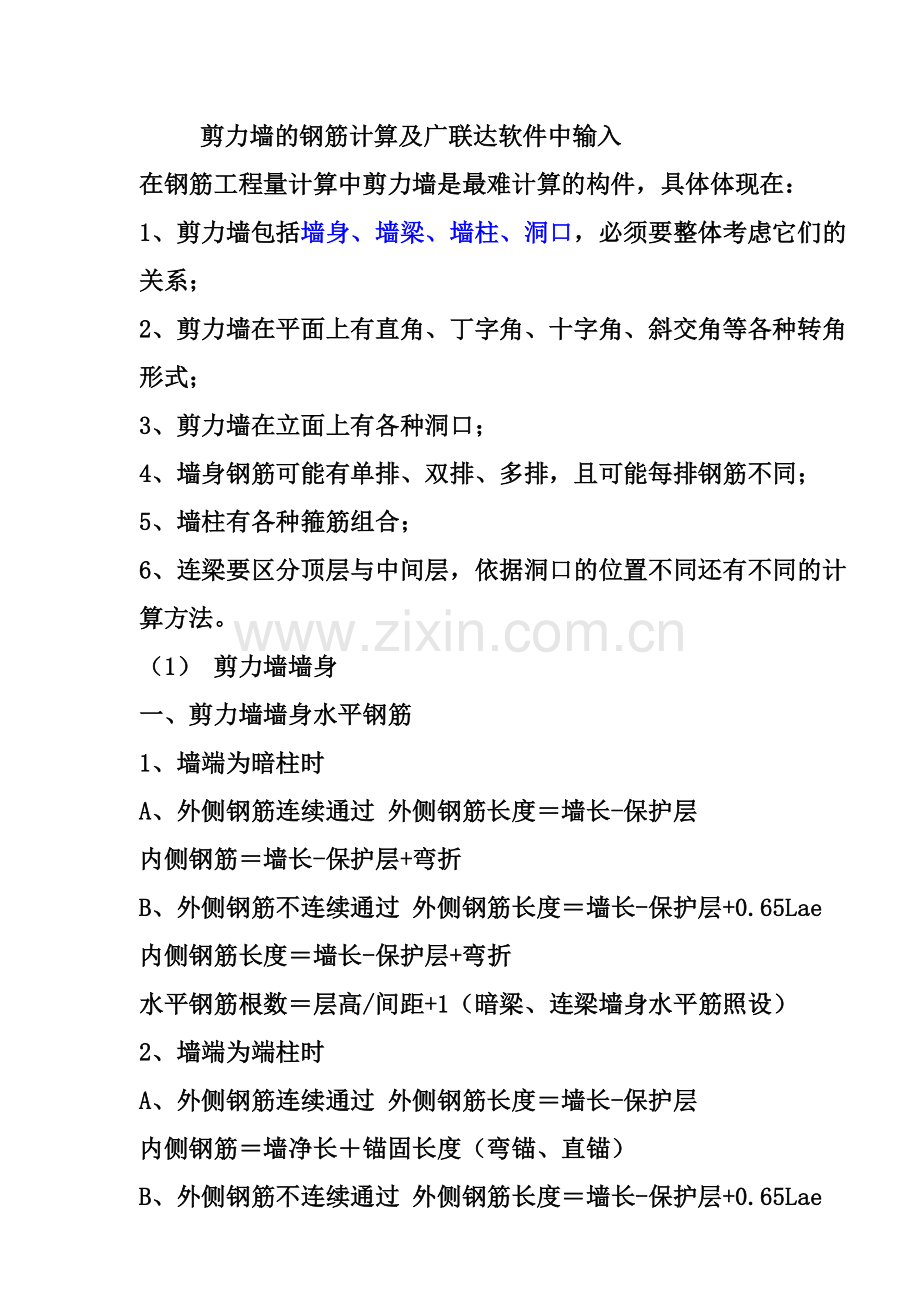

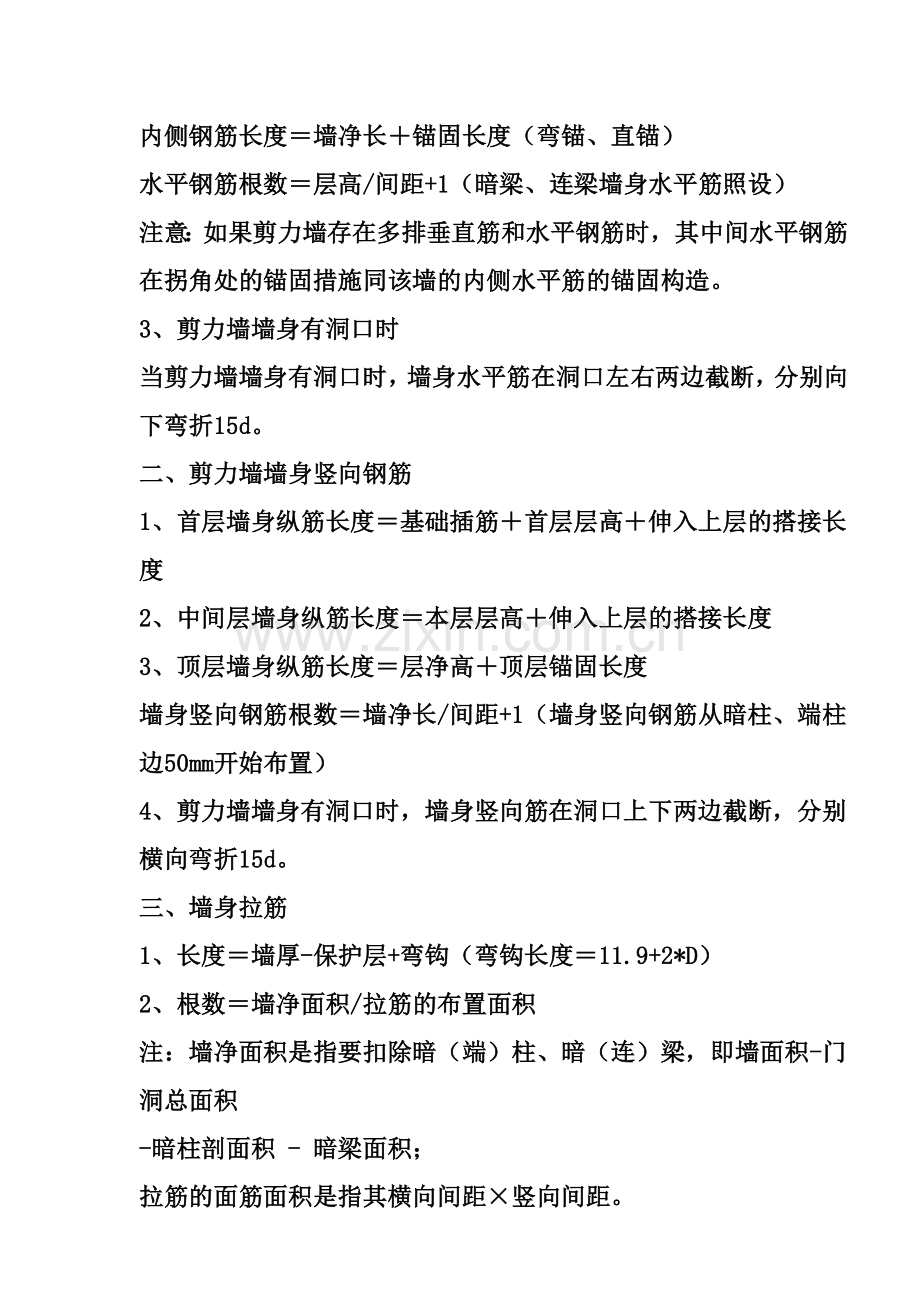

剪力墙的钢筋计算及广联达软件中输入在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整体考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。（1） 剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过 外侧钢筋长度墙长-保护层内侧钢筋墙长-保护层+弯折B、外侧钢筋不连续通过 外侧钢筋长度墙长-保护层+0.65Lae内侧钢筋长度墙长-保护层+弯折水平钢筋根数层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过 外侧钢筋长度墙长-保护层内侧钢筋墙净长锚固长度（弯锚、直锚）B、外侧钢筋不连续通过 外侧钢筋长度墙长-保护层+0.65Lae内侧钢筋长度墙净长锚固长度（弯锚、直锚）水平钢筋根数层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。3、剪力墙墙身有洞口时当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度基础插筋首层层高伸入上层的搭接长度2、中间层墙身纵筋长度本层层高伸入上层的搭接长度3、顶层墙身纵筋长度层净高顶层锚固长度墙身竖向钢筋根数墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。三、墙身拉筋1、长度墙厚-保护层+弯钩（弯钩长度11.9+2*D）2、根数墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距竖向间距。（二） 剪力墙墙柱一、纵筋1、首层墙柱纵筋长度基础插筋首层层高伸入上层的搭接长度2、中间层墙柱纵筋长度本层层高伸入上层的搭接长度3、顶层墙柱纵筋长度层净高顶层锚固长度注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。二、箍筋：依据设计图纸自由组合计算。（三） 剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度洞口宽度左右两边锚固值LaE中间层连梁纵筋长度洞口宽度左右两边锚固值LaE2、箍筋顶层连梁，纵筋长度范围内均布置箍筋 即N=(LaE-100)/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根 即N=（洞口宽-50*2）/间距+1（中间层）这样子的剪力墙钢筋：先布置剪力墙，然后输入相应的剪力墙钢筋，标高是从上到下，水平筋是（2）B12200，立筋是（2）B16100，拉筋是A8400*400，上下是采用暗梁布置，如果一样，新建暗梁就默认顶标高，绘制完后将标高改成地下的顶标高，然后就可以再绘制，如果不一样，就分别建立，分别定义相应的标高。下部加强筋在单构件中输入。
