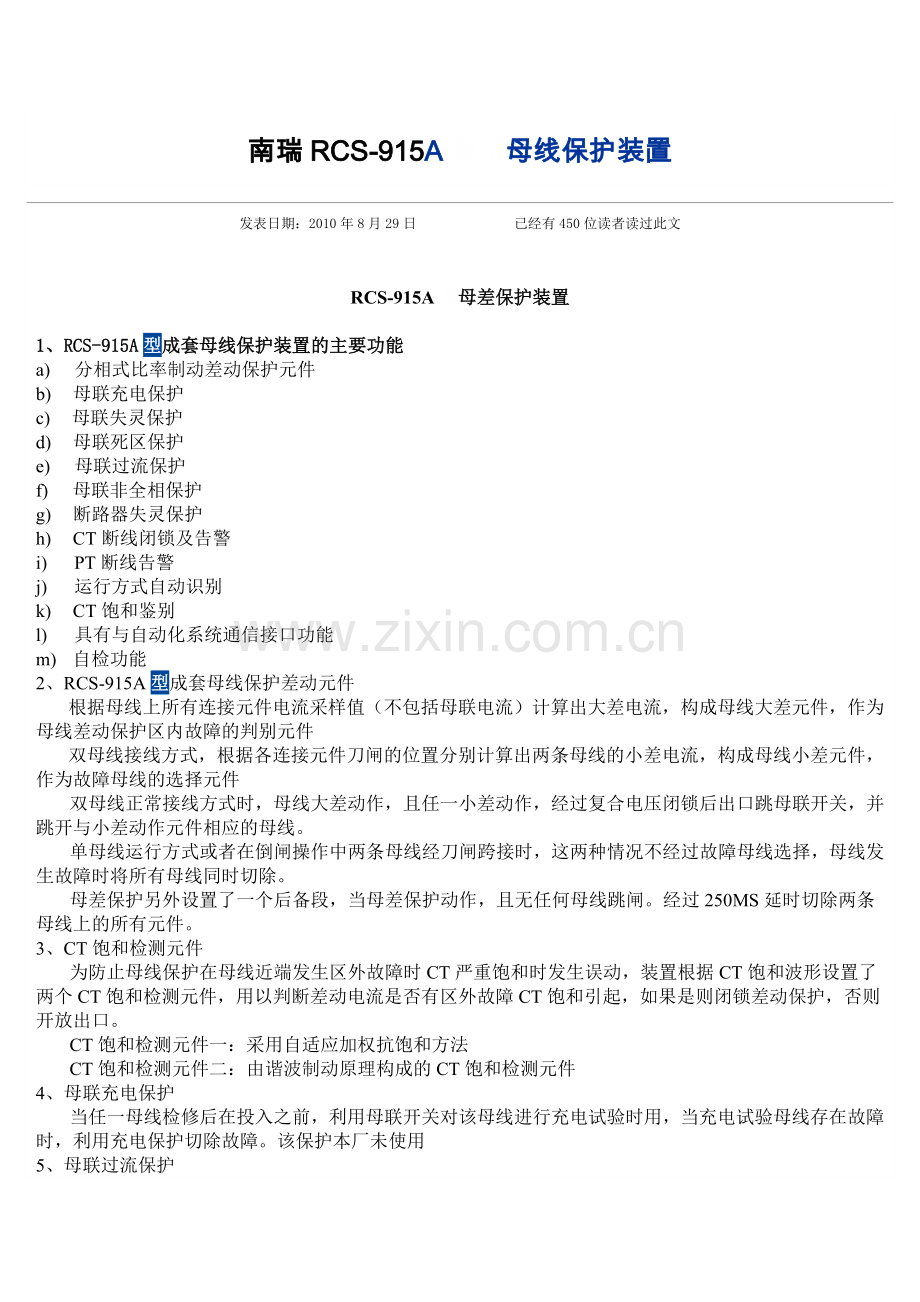

南瑞RCS-915A微机母线保护装置

发表日期：2010年8月29日        已经有450位读者读过此文

RCS-915A型母差保护装置

1、RCS-915A型成套母线保护装置的主要功能
a)         分相式比率制动差动保护元件
b)        母联充电保护
c)        母联失灵保护
d)        母联死区保护
e)         母联过流保护
f)         母联非全相保护
g)        断路器失灵保护
h)        CT断线闭锁及告警
i)          PT断线告警
j)          运行方式自动识别
k)        CT饱和鉴别
l)          具有与自动化系统通信接口功能
m)      自检功能
2、RCS-915A型成套母线保护差动元件
根据母线上所有连接元件电流采样值（不包括母联电流）计算出大差电流，构成母线大差元件，作为母线差动保护区内故障的判别元件
双母线接线方式，根据各连接元件刀闸的位置分别计算出两条母线的小差电流，构成母线小差元件，作为故障母线的选择元件
双母线正常接线方式时，母线大差动作，且任一小差动作，经过复合电压闭锁后出口跳母联开关，并跳开与小差动作元件相应的母线。
单母线运行方式或者在倒闸操作中两条母线经刀闸跨接时，这两种情况不经过故障母线选择，母线发生故障时将所有母线同时切除。
母差保护另外设置了一个后备段，当母差保护动作，且无任何母线跳闸。经过250MS延时切除两条母线上的所有元件。
3、CT饱和检测元件
为防止母线保护在母线近端发生区外故障时CT严重饱和时发生误动，装置根据CT饱和波形设置了两个CT饱和检测元件，用以判断差动电流是否有区外故障CT饱和引起，如果是则闭锁差动保护，否则开放出口。
CT饱和检测元件一：采用自适应加权抗饱和方法
CT饱和检测元件二：由谐波制动原理构成的CT饱和检测元件
4、母联充电保护
当任一母线检修后在投入之前，利用母联开关对该母线进行充电试验时用，当充电试验母线存在故障时，利用充电保护切除故障。该保护本厂未使用
5、母联过流保护
利用母联开关串送时，作为线路的临时保护。本厂未使用
6、母联失灵与死区保护
当保护向母联开关发出跳闸令后，经整定延时母联电流仍然大于母联失灵定值，母联失灵保护失灵保护经过两条母线的复压闭锁后延时0.2S切除两条母线上的所有元件，本厂只有差动保护才能启动母联失灵保护。
当母联开关和母联CT之间发生故障，母联开关那一侧的母线切除后故障仍然存在，正常处于母联CT侧母线小差的死区，为提高保护动作速度，专设了母联死区保护，在差动保护发出了母线跳闸令后，母联开关已跳开而母联CT仍然有电流，且大差元件及母联开关侧小差元件不返回的情况下，延时0.1S跳开另外一条母线。
7、母联非全相保护
当母联开关某一相断开时，母联开关非全相运行，由母联非全相保护延时跳开三相。
母联非全相保护由母联TWJ和HWJ串联接点启动，并采用母联零序和负序电流作为辅助判据，保护动作经3.0S延时跳开母联开关。
8、断路器失灵保护
本装置的断路器失灵保护由各元件保护装置提供的保护跳闸接点来启动。我厂有专门未来的断路器失灵保护，该保护未使用。
9、母线运行方式识别
装置引入了刀闸的辅助接点用于判别母线运行方式，同时对刀闸辅助接点进行自检，在以下几种情况下会发出刀闸位置报警信号：
a)         当有刀闸位置变化时，需要运行人员检查无误后按刀闸位置确认按钮
b)        刀闸位置出现双跨时，不需要按确认按钮
c)        当某条线路有电流而无刀闸位置时，装置能记忆原来的刀闸位置，并根据电流分布检查刀闸位置的正确性，此时不响应刀闸位置确认按钮
d)        由于刀闸位置错误造成大差电流小于CT断线定值，而小差电流大于CT断线定值，延时10S发刀闸位置报警信号。
与母差保护配套的刀闸位置模拟盘，正常时应全部放在“自动”位置，此时有装置根据刀闸辅助接点自动判断母线接线方式，“强制接通”和“强制断开”位置属于强制指定刀闸位置状态，一般不采用。
10、母线PT断线检测
a)         母线负序电压3U2大于12V，延时1.25S报改母线PT断线
b)        母线三相电压副值之和小于Un，且母联或任一支路有电流（大于0.04In）或母线任一相电压大于0.3Un，延时1.25S报该母线PT断线
c)        三相电压恢复后，经过10S延时全部恢复正常运行
d)        当检测到有扰动或任一支路的零序电流大于0.1In时不进行PT断线检测，以防止区外故障时误判
e)         若任一母线电压闭锁条件开放，延时3S报该母线电压闭锁开放
PT断线不闭锁母差保护
11、CT断线检测
a)         大差电流大于CT断线整定值，延时5S发CT断线报警信号
b)        大差电流小于CT断线整定值，两个小差电流均大于CT断线整定值，延时5S报母联CT断线报警信号。
c)        当母线电压异常时不进行CT断线的检测
d)        任一支路3I0大于0.25Imax+0.04In时延时5S报该支路CT异常报警信号，对于母联则发母联不平衡异常报警信号
e)         大差电流大于CT异常报警整定值时，延时5S报CT异常信号
f)         大差电流小于CT异常报警整定值，两个小差电流均大于CT异常报警整定值时，延时5S报母联CT异常信号
CT断线将闭锁差动保护，CT异常报警信号不闭锁母差保护，母联CT断线时不闭锁母差保护，当此时自动切换为单母运行方式，发生区内故障时不在进行故障母线判别，直接切除两条母线。
装置在发出CT断线信号后，需要手动复位CT断线报警信号，母差保护才能恢复正常运行。
12、RCS-915A母差保护装置正常检查及信号灯说明
a)         正常运行时，装置除运行灯闪亮外，其余灯均不亮。
b)        装置模拟盘上发光二极管所显示的运行方式应与实际运行方式一致。
c)        装置模拟盘面板上所有元件支路的刀闸位置方式开关全部在“自动”位置
d)        母线电压切换开关在“双母线”位置
e)         保护各压板投入正确
信号灯说明：
“运行”灯为绿色，装置正常运行时点亮
“断线报警”灯为黄色，当发生CT、PT断线及异常时点亮
“位置报警”灯为黄色，当发射刀闸位置变位，双跨或自检异常时点亮
“报警”灯为黄色，当发生装置其他异常时点亮
“跳Ⅰ母”“跳Ⅱ母”灯为红色，母差保护动作跳母线时点亮
“母联保护”灯为红色，母差保护跳母联，母联充电、非全相、过流保护动作时点亮
“Ⅰ母失灵”“Ⅱ母失灵”灯为红色，断路器失灵保护动作时点亮（我厂没有使用）
“线路限跳”灯为红色，断路器失灵保护动作时点亮（我厂没有使用）
小开关及按钮说明：
1K空气开关：RCS-915母差保护装置直流电源开关
2K空气开关：RCS-918复合电压闭锁装置直流电源开关
1ZKK1空气开关：Ⅰ母线PT电压开关
1ZKK2空气开关：Ⅱ母线PT电压开关
JK空气开关：装置内部照明电源开关
1QK切换开关：母线电压切换开关，有“Ⅰ母”“Ⅱ母”“双母”三个位置，正常时应放在“双母”位置
13、RCS-915母差保护投入程序
a)         检查各保护投入压板已停用
b)        检查单母线运行压板1LP2已停用
c)        检查运行方式模拟盘方式小开关全部在“自动”位置
d)        检查母线电压切换开关1QK在“双母”位置
e)         检查保护屏后1K、2K及1KK1、1KK2开关均已合好
f)         合上母线控制盘母差保护二直流电源开关
g)        检查母差保护的运行灯亮，LCD显示正常，装置所有告警灯、信号灯熄灭
h)        检查交流回路投入良好，三相电压及各元件电流正常
i)          检查装置模拟盘上发光二极管所显示的运行方式应与实际运行方式一致
j)          打印保护定值清单，与调度定值通知单核对无误后存档
k)        加用I母电压投入压板、II母电压投入压板
l)          加用母差保护投入压板1LP1
m)      加用母联非全相保护压板
n)        检查母差保护大差电流及I母、II母小差电流符合正常值
o)        依次加用母差出口跳母联开关及其它开关压板
14、RCS-915母差保护退出程序
a)         停用母差出口跳各开关压板
b)        停用母差保护投入压板1LP1
c)        退出母联非全相保护压板
d)        停用I母电压投入压板LP9、II母电压投入压板LP10
e)         拉开母线控制盘母差保护二直流电源开关

2、RCS—915型成套母线保护装置异常处理
a) 来CT断线告警信号，若不能复位，申请退出母差保护，并联系继电班检查处理
b) 来CT异常信号，不能复位，通知继电班检查处理
c) 来PT断线信号，应立即检查是否真正断线，若真正断线，予以恢复；否则联系检修处理
d)来刀闸位置报警，检查刀闸辅助接点是否正常，检查刀闸位置模拟盘二极管显示的运行方式是否与实际方式一致，若是由于刀闸正常操作变位，则确认刀闸辅助接点转换正确后，按刀闸位置确认按钮确认复位
e)来装置异常告警信号，不能复位，申请退出母差保护，联系继电班检查处理
f) 来失电告警光子牌，应检查控制盘及保护屏的直流电源开关是否跳闸，处理之前，应先停用母差出口跳各开关压板。直流电源恢复后再加用母差出口跳各开关压板.
