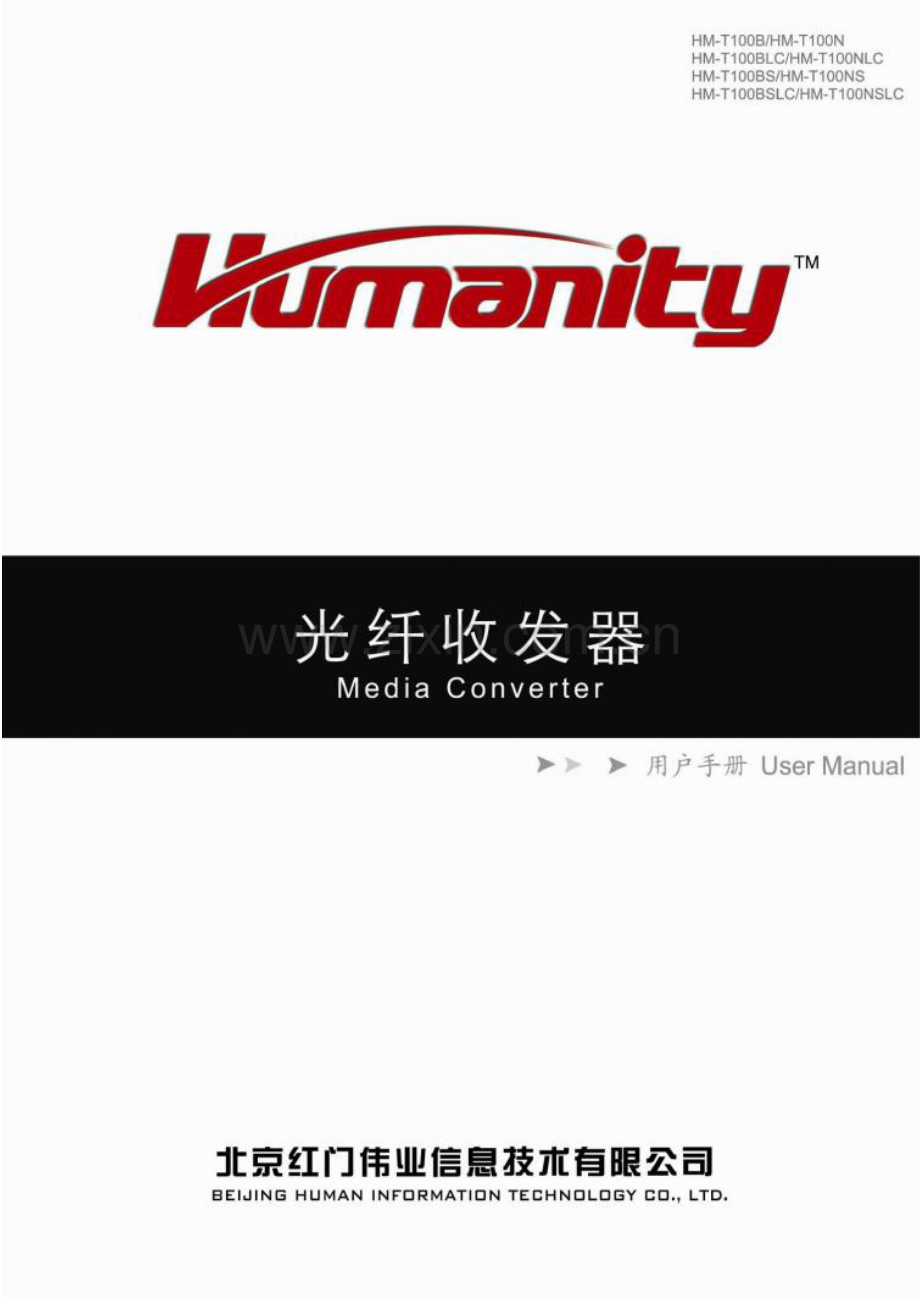

北京红门伟业公司100M光纤收发器说明书.pdf

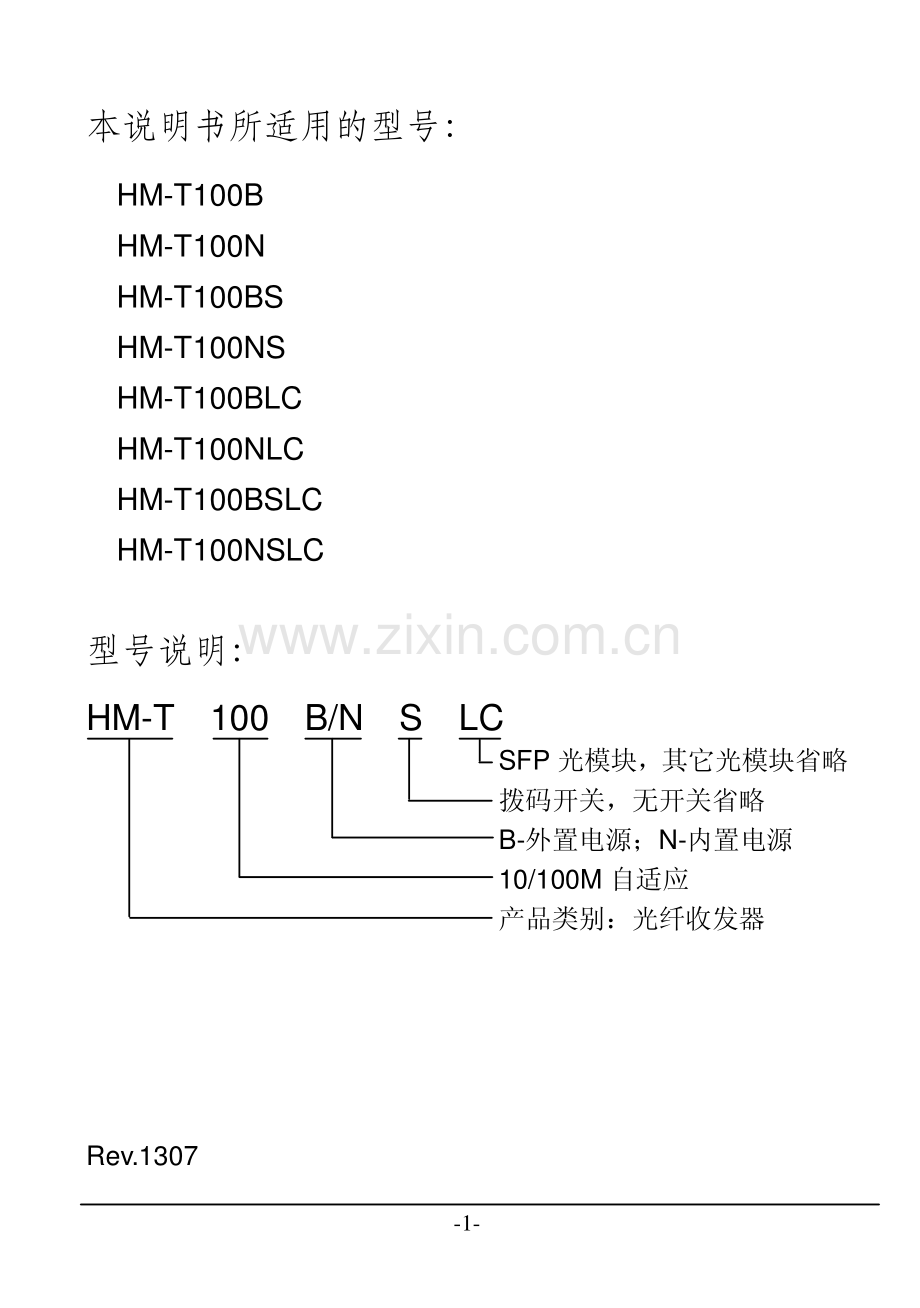

-0-1-本说明书所适用的型号：HM-T100BHM-T100NHM-T100BSHM-T100NSHM-T100BLCHM-T100NLCHM-T100BSLCHM-T100NSLC型号说明：HM-T100 B/NSLCSFP 光模块，其它光模块省略拨码开关，无开关省略B-外置电源；N-内置电源10/100M 自适应产品类别：光纤收发器Rev.1307-2-3-版权版权2013 年，北京红门伟业信息技术有限公司，版权所有。本用户手册所提及的商标，均属我公司合法注册。责任声明责任声明本用户手册所撰写的内容均为我公司所有。本用户手册所提及的产品规格或相关信息如有变更，恕不另行通知。未事先经本公司书面许可，不得以任何形式复制、修改、转载、传播或出版本用户手册。我们对保护环境的承诺我们对保护环境的承诺本产品无添加危害物质（镉、铅、汞、六价铬、多溴联苯类与多溴二苯醚类）。零件与零部件均经过仔细选择，符合 RoHS 要求。本公司将持续努力不使用国际间禁止的毒性化学制品。CE 标识警告标识警告本产品为 A 类产品。在居住的环境中使用时，产品可能会造成无线电干扰，这时可能需要用户采取适当的措施。FCC 警告警告根据 FCC 规则的第 15 部分，经过测试，本产品符合 A 类数字设备的限制。这些限制用于在商业环境下运行设备时提供合理防护来防御有害干扰。这些设备会产生、使用和发射无线频率，如果没有根据用户手册来指导安装和使用，可能会对无线通信产生有害干扰。在住宅区运行该设备可能会导致有害干扰时，这时用户需要自行来解决干扰问题。-4-目 录第一章序言.51.1产品清单.51.2安全警示.51.2.1安全注意事项.51.2.2安全说明.61.2.3防静电安全意识.6第二章快速安装.7第三章产品介绍.73.1产品特性.73.2接口说明.83.3 LED 指示灯.93.4拨码开关.93.5光接口配置表.103.6环境规范.113.7电源供给.113.8物理特性.113.8.1外置式.113.8.2内置式.11第四章安装说明.124.1网线的制作.124.2连接与通信距离.134.3测试与故障排除.144.3.1测试.144.3.2故障及排除.14-5-第第一一章章序序言言1.1产品产品清单清单请检查您的包装中是否包含以下物件：光纤收发器 1 台（请仔细核对产品上的型号是否正确）直流电源适配器 1 个（限外置电源）交流电源线 1 条（限内置交流电源）RJ45 水晶头 1 只 保修卡及合格证 1 份 本手册 1 本如果发现有任何物件缺失，请与您的购买商联系。1.2安全警示安全警示1.2.1安全注意事项为避免对身体造成伤害，减少设备损害，请查看如下预防措施：查看和遵循服务标记 只向在您的系统文件中进行了说明的产品提供服务 非专业人员请勿打开或移除产品的外壳，可能会使您遭到电击 设备工作时，严禁用眼直视光收发口和尾纤插芯，以免损伤您的眼睛 只有培训后的技术人员才能维护产品中的组件如果出现下列任意情况时，请拨掉产品电源或联系售后服务人员。电源线、插头损坏 产品中掉入异物 产品进水-6-产品不慎落地或受到损坏 当您按照用户手册操作，产品仍不能正常运行请不要堵塞冷却通风孔，让产品远离辐射体和热源，避免在潮湿的环境下使用。请勿与本产品配合使用未经许可的设备。为避免产品遭受损坏，请确认您本地的可用电压是否与本产品上的电源电压相符，本产品电源兼容以下 2 种情况：220V/50Hz（欧洲、中东、远东地区、非洲）110 V/60 Hz（北美、南美、韩国、日本和台湾地区）1.2.2安全说明为避免雷击设备，请采取防护措施。外置电源使用随机的电源线，并且很好地接地。为避免设备电功率出现不稳定，请使用电源保护器、线路调节器或不间断电源（UPS）。为避免发生绊倒或线缆损坏，请小心放置线缆或电源线。为避免发生意外，请在移动本产品时，确保所有的脚架、稳压器或其他与本产品连接的设备线缆已断开。如无必要，请不要随便改动电源线和插头接入方式。如需改动，请向专业人士或电力公司咨询。1.2.3防静电安全意识为防止静电损害本产品内部组件，请在取出本产品或处理本产品内部电子元器件之前，先释放您身体上的静电。减少静电损害的方法：本产品已使用抗静电包装，在取出时，请通过触摸其金属表面的方法来释放身上的静电。在处理本产品内部电子元器件时，需使用防静电垫子、抗-7-静电工作台或抗静电接地线。第二章第二章快速安装快速安装1、打开包装，取出本设备。2、将光纤插入到光纤收发器的光纤接口。注：本地插入的是TX 口，对端则插入 RX 口，反之亦然。若是单纤设备直接连上光纤即可。注意：使用的光纤接口应与本设备的光纤接口相匹配。3、用一根网线一头连接本产品的以太网口（NODE/HUB），另一头连接到电脑上或交换机上。4、接入电源。5、打开光纤收发器的电源开关（如果有）。6、打开网络设备的电源开关。7、安装完成。第三章第三章产品介绍产品介绍3.1产品特性产品特性 符合 IEEE802.3、IEEE 802.3 等标准；支持 IEEE 802.1Q VLAN TAG，Spanning Tree 等协议；符合 RFC2544、RFC2889 规范；网口支持 10/100M，全/半双工自适应；网口支持平行/交叉网线自适应；光路最远支持 120km 的传输距离；支持 LFP（Link Fault Pass 远端故障传输）功能，方便观察远端连接情况；支持存储转发/直通模式选择；最大支持 1600Bytes 帧；-8-具备流量控制功能。3.2接口说明接口说明图 3-1 HM-T100BS 光纤收发器 FIBER（光纤接口）。RX 为光信号接收口，TX 为光信号发送口（单纤设备不区分接收和发送口）。NODE/HUB（以太网口）。可自动识别直通线和交叉线。网线定义和制作请见第四章 4.2 小节。拨码开关。适用型号：HM-T100BS、HM-T100NS、HM-T100BSLC、HM-T100NSLC。设置说明请见第三章 3.2 小节。电源接口。当设备为外置电源时，主机工作电压 DC5V(4.75-5.25V)，电源适配器工作电压 AC90-260V，适用型号为：HM-T100B、HM-T100BS、HM-T100BLC、HM-T100BSLC。当设备为内置电源时，直流-48V、交流 110V/220V 和交直流双电源热备份可选。适用型号：HM-T100N、HM-T100NS、HM-T100NLC、HM-T100NSLC。-9-3.3 LED 指示灯指示灯光纤收发器 LED 指示灯说明见表 3-1 所示。表 3-1 LED 指示灯说明名称状态说明PWR电源指示灯常亮，电源接通，供电正常常亮，光纤链路连通，无数据传输Flink光口状态指示灯闪烁，光纤链路连通，正在传输数据常亮，双绞线链路连通，无数据传输Elink以太网口状态指示灯闪烁，双绞线链路连通，正在传输数据常亮，光纤收发器工作在 100M100M10/100M 速率指示灯（Elink 常亮或闪烁时有效）不亮，光纤收发器工作在 10M常亮，光纤收发器以太网口为全双工状态闪烁，半双工模式下检测到冲突DUP全双工、半双工指示灯（Elink 常亮或闪烁时有效）不亮，光纤收发器以太网口为半双工状态常亮，表示设备处于 LFP 状态，此时远端以太网接口连接失效会导致整个链路失效LFPLFP 使能指示灯不亮，设备未工作在 LFP 状态3.4拨码开关拨码开关拨码开关可以控制以太网电口的连接性质、是否具备 LFP 功能、转发模式等。设置说明请见表 3-2。-10-表 3-2 拨码开关设置说明序号功能选择设置说明默认OFFAUTO-以太网口处于自适应模式，此时 DIP 2、DIP 3 无效DIP 1网口强制/自适应模式选择ONForce-以太网口处于强制模式，工作状态由 2、3 位控制OFFOFF网口强制为 100MDIP 2网口速率选择ON网口强制为 10MOFFOFF网口强制为全双工DIP 3网口全双工/半双工选择ON网口强制为半双工OFFOFF不具备 LFP 功能DIP 4LFP 使能控制ON具备 LFP 功能OFFOFF存储转发模式DIP 5存储转发/直通模式选择开关ON直通模式OFFDIP 6插卡设备/台式设备选择开关对于无网管设备，本开关无效OFF注意：拨动开关后需要重新给设备上电，对应功能的打开或关闭才起作用。3.5光接口配置表光接口配置表本设备的光接口标准配置如下：传输模式：单模模块类型：双纤接口类型：SC/LC光 波 长：1310nm传输距离：25Km注意：如果对光接口类型及传输距离有特殊要求，请先联系本公司或当地代理商。-11-3.6环境规范环境规范商业级：（没有特别注明的设备为商业级设备）工作温度：0+70 度 相对湿度：90%，不冷凝 存贮温度：-40+85 度3.7电源供给电源供给电源输入：主机工作电压 DC5V(4.75-5.25V)(适用于外置电源)AC110/220V：交流 110/220V 电源输入，输入范围 90V260V。（适用于内置电源）-48V GND：直流-48V 电源输入，输入范围36V72V。（适用于内置电源）3.8物理特性物理特性3.8.1外置式外置式适用于 HM-T100B、HM-T100BS、HM-T100BLC、HM-T100BSLC外型尺寸：116X82.5X27mm（不包括接口部分）重量：240g包装尺寸：240X190X60mm3.8.2内置式内置式适用于 HM-T100N、HM-T100NS、HM-T100NLC,HM-T100NSLC外型尺寸：150X129X32.5mm（不包括接口部分）重量：600g包装尺寸：240X220X60mm-12-第四章第四章安装安装说明说明4.1网线的制作网线的制作请使用五类或超五类双绞线压接水晶头与本设备连接，并注意双绞线的长度不要超过 100 米。RJ-45 水晶头如图 4-1 所示，线序定义如表 4-1 所示。图 4-1 RJ-45 头表 4-1 RJ-45 头线序定义：Pin1TX+发送正极白绿Pin2TX-发送负极绿Pin3RX+接收正极白橙Pin4NC闲置蓝Pin5NC闲置白蓝Pin6RX-接收负极橙Pin7NC闲置白棕Pin8NC闲置棕电缆连接可以采用平行连接方式或是交叉连接方式。-13-A、平行线的制作方法如下：光纤收发器交换机/集线器B、交叉线的制作方法如下：光纤收发器交换机/集线器1.TX+1.RX+2.TX-2.RX-3.RX+3.TX+6.RX-6.TX-4.2连接与通信距离连接与通信距离通过双绞线来连接的最大距离为 100 米；通过光纤线缆来连接的最大距离一般由光模块及光纤类型决定，通常多模光纤最大传输距离为 2km，单模光纤传输距离为 25 公里至 120 公里，详见设备或包装上的标签。本设备的连接应用图 4-2 如示：图 4-2 光纤收发器连接应用图-14-A 距离，PC 与交换机之间，使用双绞线连接，最大距离为 100米。B 距离，交换机与光纤收发器之间，使用双绞线连接，最大距离为 100 米。C 距离，两个光纤收发器之间，使用光纤线缆连接，其连接距离与光纤收发器上所用光模块及光纤类型有关。4.3测试测试与故障排除与故障排除4.3.1测试1、近端测试使用尾纤将两台设备连接，然后分别连接到两台计算机上，之后进行“PING”测试，如果可以通信，则证明光纤收发器工作正常。如果不可以通信，请检查 IP 地址是否正确，是否有防火墙等，否则，可以判断光纤收发器故障。2、远端测试将两台计算机分别连接到本端和远端设备上，然后使用本端计算机对远端计算机进行“PING”测试，如不能“PING”通，请检查光路连接是否正常，光纤收发器的发送和接收功率是否在允许范围内，IP 地址是否正确，是否有防火墙等。如果可以通信，则证明光纤收发器工作正常。4.3.2故障及排除故障 1：通信一段时间后死机排除方法：此现象一般由交换机引起。由于交换机会对所接收的数据进行 CRC 错误检测和长度校验，丢掉错误的数据包，发送正确的数据包。在这个过程中，有些错误的数据包在 CRC 错误检测和长度校验会检测不出来，这样的包交换机不会丢弃也不会发-15-送，它们将堆积在动态缓存（buffer）中，等 buffer 缓存不足时，就会造成交换机死机的现象。重启交换机就能恢复正常通信。故障 2：网络丢包严重排除方法：（1）光纤收发器的电接口与计算机或交换机工作模式不匹配。最佳配置是两边都是自动协商或者强制连接在同一速率和双工模式。如果一个端口是自动协商，连接的另一个端口是强制模式，那么收发器和连接的以太网设备将工作在半双工模式下。此种情况会在大流量下丢包。注意：拨动开关配置端口或双工模式后，需要重新给设备上电，配置结果才起作用。（2）双绞线长度超过了最大距离，或未按标准制作网线，或压接 RJ-45 水晶头质量欠佳，或网线质量欠佳。（3）光纤长度是否超出了最大距离，或光纤熔接质量欠佳，或光纤质量欠佳。故障 3：光纤收发器时通时断排除方法：（1）光线路衰减太大，使用光功率计测量接收端的光功率，如果小于设备的接收灵敏度，可以判断光路出了问题。（2）交换机问题，请将交换机换成 PC，即两端收发器直接与 PC 连接，如未出现时通时断现象，则可判断为交换机故障。故障 4：光纤收发器 Flink 灯不亮排除方法：（1）检查光线路是否已经连接（2）检查光线路是否损耗过大，超过设备接收范围（3）检查光纤接口是否连接正确，本地的 TX 与远端的 RX，远端的 TX 与本地的 RX 连接。（4）检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。-16-（5）检查 LFP 功能是否打开，如果第 4 位开关为 ON（LFP打开），则只有本端和远端的电口，光口全部连接正常，Flink 才亮。通常建议安装时应该关闭此功能，可以快速定位故障点。如需要此功能，则在安装和调试完毕后打开此功能。注意：拨动开关后需要重新给设备上电，LFP 打开或关闭才起作用。故障 5：光纤收发器 Elink 灯不亮？排除方法：（1）检查网线是否已经连接（2）检查网线制作是否正确，并插入牢靠（3）检查光纤收发器的速率是否与其连接的网络设备速率匹配-17-
