涵洞及路面工程检测项目及频率和方法
 涵洞总体实测项目
项次
检  查  项  目
规定值或允许偏差
检查方法和频率
权值
1
轴线偏位(mm)
明涵20，暗涵50
经纬仪：检查2处
2
2△
流水面高程(mm)
±20
水准仪、尺量：检查洞口2处，拉线检查中间1~2处
3
3
涵底铺砌厚度(mm)
+40，-10
尺量：检查3~5处
1
4
长度(mm)
+100，-50
尺量：检查中心线
1
5△
孔径(mm)
±20
尺量：检查3~5处
3
6
净高(mm)
明涵土20，暗涵±50
尺量：检查3~5处
1
涵台实测项目
项次
检  查  项  目
规定值或允许偏差
检查方法和频率
权值
1△
混凝土或砂浆强度(MPa)
在合格标准内
按附录D或F检查
3
2
涵台断面尺寸(mm)
片石砌体
+30，-10
尺量：检查3~5处
1
混凝土
+20，-10
盖板安装实测项目
项次
检  查  项  目
规定值或允许偏差
检查方法和频率
权值
1
支承面中心偏位(mm)
10
尺量：每孔抽查4~6个
2
2
相邻板最大高差(mm)
10
尺量：抽查20％
1
  倒虹吸竖井砌筑实测项目
项次
检  查  项  目
规定值或允许偏差
检查方法和频率
权值
1△
砂浆强度(MPa)
在合格标准内
按附录F检查
3
2△
井底高程(mm)
±15
水准仪：测4点
2
3
井口高程(mm)
±20
1
4
圆井直径或方井边长(mm)
±20
尺量：2~3个断面
1
5△
井壁、井底厚(mm)
+20，~5
尺量：井壁4~8点，井底3点
1
 一宇墙和八字墙实测项目
项次
检  查  项  目
规定值或允许偏差
检查方法和频率
权值
1△
砂浆强度(MPa)
在合格标准内
按附录F检查
4
2
平面位置(mm)
50
经纬仪；检查墙两端
1
3
顶面高程(mm)
±20
水准仪：检查墙两端
1
4
底面高程(mm)
±20
水准仪：检查墙两端
1
5
竖直度或坡度(%)
0.5
吊垂线：每墙检查2处
1
6
断面尺寸(mm)
不小于设计
尺量：各墙两端断面
1

水泥混凝土面层实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
高速公路
一级公路
其他公路
1△
弯拉强度(MPa)
在合格标准之内
按附录C检查
3
2△
板厚度(mm)
代表值
-5
按附录H检查
每200m每车道2处
3
合格值
-10
3
平整度
σ(mm)
1.2
2.0
平整度仪；全线每车道连续检测，每100m计算σ、IRl
2
1RI(m／km)
2.0
3.2
最大间隙h(mm)
-
5
3m直尺：半幅车道板带每200m测2处x10尺
4
抗滑构造深度(mm)
一般路段不小于0.7且不大于1.1；特殊路段不小于0.8且不大于1.2
一般路段不小于0.5且不大于1.0；特殊路段不小于0.6且不大于1.1
铺砂法：每200m测1处
2
5
相邻板高差(mm)
2
3
抽量：每条胀缝2点；每200m抽纵、横缝各2条，每条2点
2
6
纵、横缝顾直度(mm)
10
纵缝20m拉线，每200m4处；横缝沿板宽拉线，每200m4条
1
7
中线平面偏位(mm)
20
经纬仪：每200m测4点
1
8
路面宽度(mm)
±20
抽量：每200m测4处
1
9
纵断高程(mm)
±10
±15
水准仪：每200m测4断面
1
10
横坡(%)
±0.15
±0.25
水准仪：每200m测4断面
1

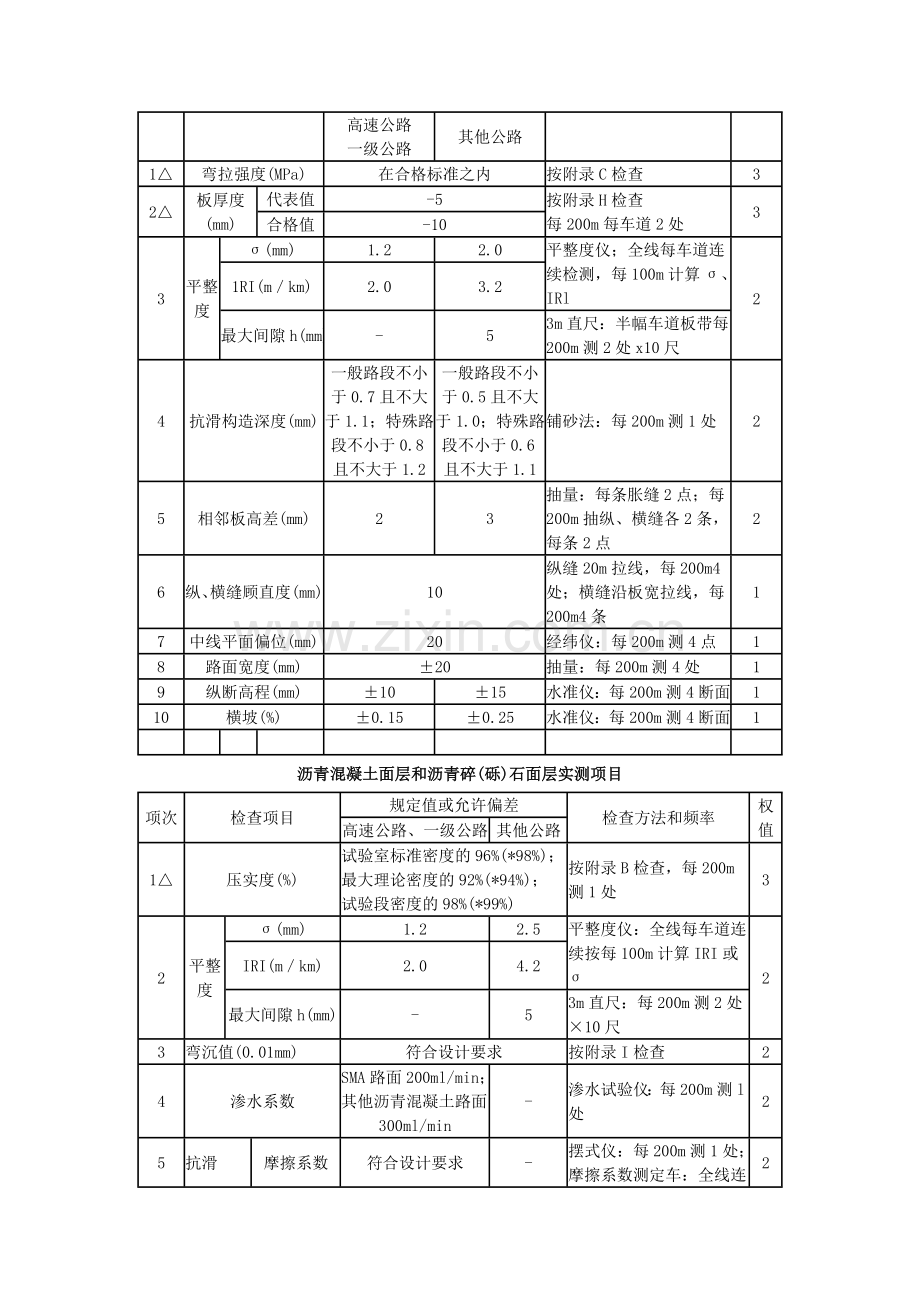

沥青混凝土面层和沥青碎(砾)石面层实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
高速公路、一级公路
其他公路
1△
压实度(%)
试验室标准密度的96%(*98%)；
最大理论密度的92%(*94%)；
试验段密度的98%(*99%)
按附录B检查，每200m测1处
3
2
平整度
σ(mm)
1.2
2.5
平整度仪：全线每车道连续按每100m计算IRI或σ
2
IRI(m／km)
2.0
4.2
最大间隙h(mm)
-
5
3m直尺：每200m测2处×10尺
3
弯沉值(0.01mm)
符合设计要求
按附录I检查
2
4
渗水系数
SMA路面200ml/min；其他沥青混凝土路面300ml/min
-
渗水试验仪：每200m测l处
2
5
抗滑
摩擦系数
符合设计要求
-
摆式仪：每200m测1处；
摩擦系数测定车：全线连续
2
构造深度
铺砂法：每200m测1处
6△
厚度(mm)
代表值
总厚度：设计值的-8%
上面层：设计值的-10%
-8%H
按附录H检查，双车道每200m测1处
3
合格值
总厚度：设计值的-10%
上面层：设计值的-20%
-15%H
7
中线平面偏位(mm)
20
30
经纬仪：每200m测4点

8
纵断高程(mm)
±10
±15
水准仪：每200m测4断面

9
宽度(mm)
有侧石
±20
±30
尺量：每200m测4断面

无侧石
不小于设计
10
横  坡(%)
±0.3
±0.5
水准仪：每200m测4处

    注：①表内压实度可选用其中的1个或2个标准，并以合格率低的作为评定结果。带*号者是指SMA路面，其他为普通沥青混凝土路面。
    ②表列厚度仅规定负允许偏差。其他公路的厚度代表值和极值允许偏差按总厚度计，当总厚度≦60mm时，允许偏差分别为-5mm和-10mm；总厚度>60mm时，允许偏差分别为-8%和-15%的总厚度。H为总厚度(mm)。
水泥稳定粒料基层和底基层实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
基层
底基层
高速公路一级公路
其他公路
高速公路一级公路
其他公路
1△
压实度(%)
代表值
98
97
96
95
按附录B检查每200m每车道2处
3
极值
94
93
92
91
2
平整度(mm)
8
12
12
15
3m直尺：每200m测2处×10尺
2
3
纵断高程(mm)
+5,-10
+5，-15
+5，-15
+5，-20
水准仪：每200m测4个断面
1
4
宽度(mm)
不小于设计
不小于设计
尺量：每200m测4个断面
1
5△
厚度(mm)
代表值
-8
-10
-10
-12
按附录H检查，每200m每车道1点
3
合格值
-15
-20
-25
-30
6
横坡(%)
±0.3
±0.5
±0.3
±0.5
水准仪：每200m测4个断面
1
7△
强度(Mpa)
符合设计要求
符合设计要求
按附录G检查
3
级配碎(砾)石基层和底基层实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
基层
底基层
高速公路一级公路
其他公路
高速公路一级公路
其他公路
1△
压实度(%)
代表值
98
98
96
96
按附录B检查，每200m每车道2处
3
极值
94
94
92
92
2
弯沉值(0.Olmm)
符合设计要求
符合设计要求
按附录I检查
3
3
平整度(mm)
8
12
12
15
3m直尺：每200m测处×10尺
2
4
纵断高程(mm)
+5,-10
+5,-15
+5,-15
+5,-20
水准仪；每200m测4个断面
1
5
宽度(mm)
不小于设计
不小于设计
尺量：每200m测4处
1
6△
厚度(mm)
代表值
-8
-10
-10
-12
按附录H检查，每200m每车道1点
2
合格值
-15
-20
-25
-30
7
横坡(%)
±0.3
±0.5
±0.3
±0.5
水准仪：每200m测4个断面
1
