眉山春天公馆勘察大纲
春 天 公 馆
勘察大纲

西北有色勘测工程公司
二〇一一年七月

春天公馆三期勘察大纲

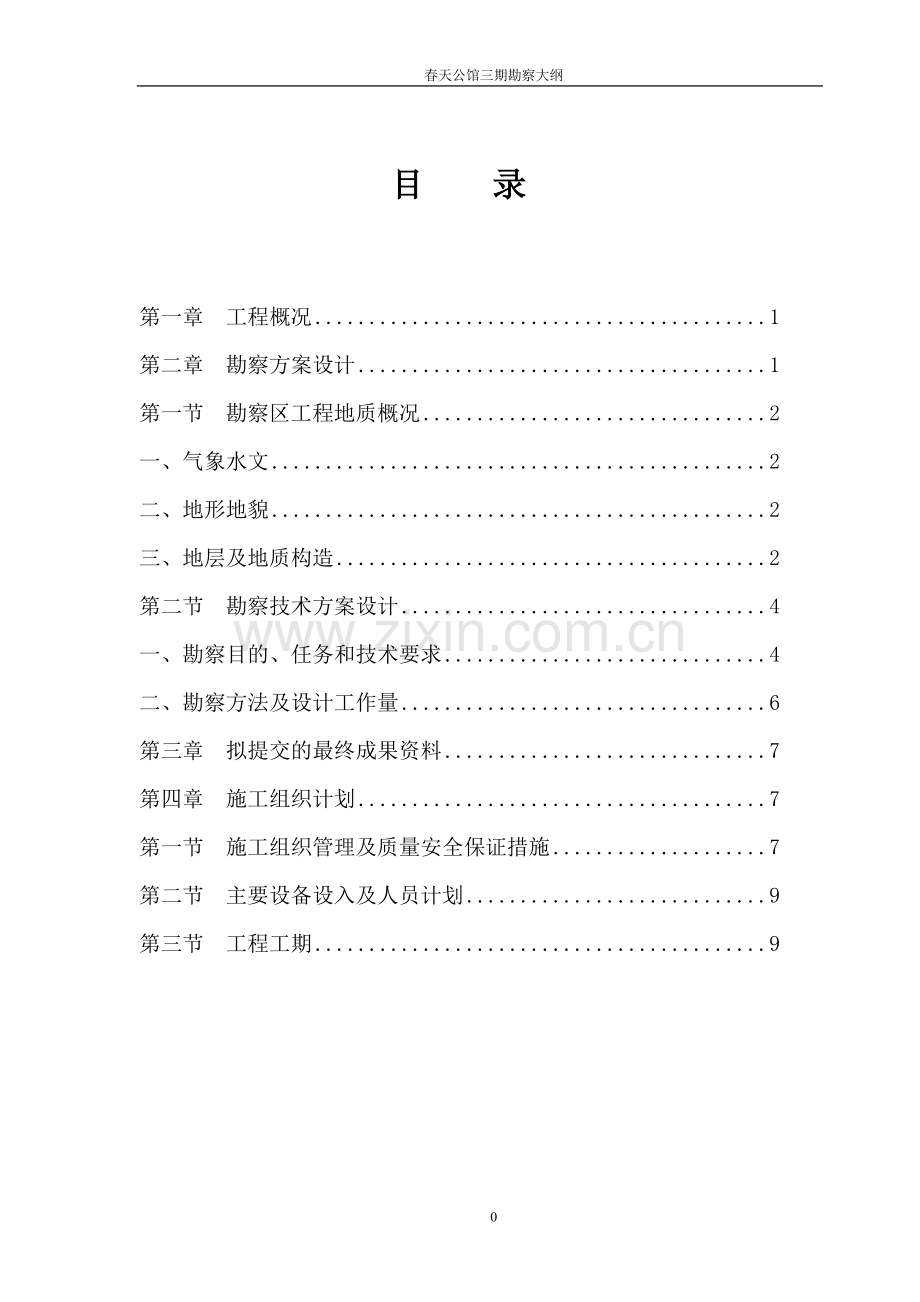

目 录

第一章 工程概况 1
第二章 勘察方案设计 1
第一节 勘察区工程地质概况 2
一、气象水文 2
二、地形地貌 2
三、地层及地质构造 2
第二节 勘察技术方案设计 4
一、勘察目的、任务和技术要求 4
二、勘察方法及设计工作量 6
第三章 拟提交的最终成果资料 7
第四章 施工组织计划 7
第一节 施工组织管理及质量安全保证措施 7
第二节 主要设备设入及人员计划 9
第三节 工程工期 9

第一章 工程概况
眉山市鸿通房地产开发有限公司拟建“春天公馆”工程，该工程由上海申联建筑设计有限公司设计，该工程位于眉山市，玉屏街东侧，眉州大道附近；拟建物主要由13栋高层建筑设1层地下室及1栋2层多层建筑组成，该工程规划建设净用地面积51434.55m2,规划总建筑总面积232490.415m2。建筑物性质如下表1.1：

拟建建筑物性质一览表 表1.1
建筑物
名 称
结构
类型
层数
高 度
(m)
地下室
对沉降敏感程度
14#楼
框架
2F
8.00
/
一般
1-13#楼
框剪
11/27F
34.5/80.00
-1F
敏感

受眉山市鸿通房地产开发有限公司的委托，我公司承担其拟建的“春天公馆”详细阶段的岩土工程勘察工作。根据《岩土工程勘察规范》（GB50021-2001）2009年版第3.1.1条，本工程重要性等级为一级；第3.1.2条场地等级为二级(中等复杂场地)；第3.1.3条，地基等级为二级(中等复杂地基)；第3.1.4条岩土工程勘察等级为甲级。
第二章 勘察方案设计
根据场地地质条件，以满足设计要求为目的，执行《岩土工程勘察规范》(GB50021-2001)（2009年版），遵循技术、经济合理的原则对该工程进行岩土工程勘察方案设计。
第一节 勘察区工程地质概况
一、气象水文
眉山地处亚热带湿润型气候，冬无严寒，夏无酷暑，霜雪少见，四季分明。多年平均气温17℃—17.2℃，极端最高气温42℃，极端最低气温－4.3℃；多年平均降水量1000mm—1040mm；多年平均相对湿度81%—85%；年无霜期279—318天；多年平均日照数900—1165h；平均风速1.4m/s，以北风最多。灾害性天气主要有暴雨、洪涝、大风等。
场地区域范围内均属岷江水系，临岷江河床直线距离约1.5km。岷江历史最高洪水位427.876m，一般洪水位424.80m，11月份水位422.24m，水深1.25—11.51m。多年平均流量441.43m3/秒，最大流量11600m3/秒（1984年7月30日），最小流量9.3m3/s，最大流速5.16m/s，洪水持继时间105h，多年平均含砂量为727g/m3，最高含砂量为19600g/m3。
二、地形地貌
场地地貌属岷江河谷Ⅱ级阶地，场地地形总体较为平坦，本次勘察时测得勘探点孔口高程为415.59m～418.00m，相对高差2.41m。

三、地层及地质构造
本次勘察揭露深度内，地层主要由第四系全新统素填土（Q4ml）第四系全新统冲洪积层（Q4al+pl）及白垩系上统灌口组砂质泥岩（K2g）组成。各层特征由上向下描述如下：
⑴ 第四系全新统填土层（Q4ml）：
杂填土：杂色，结构松散，稍湿。以砖瓦、碎石块等建筑垃圾混粘性土组成为主，结构疏松不均，于整个场地上部分布。层厚 0.3～1.3m。
素填土：灰色、灰黄色，可塑，以粘性土为主，结构紊乱、松散，孔隙发育，成份以粉质土为主，含有机质物、植物根系、炭化物等。连续分布于整个场地地表。层厚 0.4～1.3m。
⑵ 第四系全新统冲洪积层（Q4al+pl）：
粘土：褐黄、灰黄色，可塑。以粘土矿物为主，含铁、锰质氧化物及结核，局部集中或局部见少量姜灰白色团块、条带，结构致密。韧性高，干强度高，光滑，无摇振反应。部分粘土下含10-40公分的粉质粘土。网纹状裂隙较发育，裂隙面清晰，其间常充填高岭土或褐黑色氧化铁，连续分布，层厚0.6～4.5m。
粉土：黄色、灰黄色，湿，稍密，主要由粉粒组成，次为粘粒，含铁、锰质氧化物斑点及结核，摇震反应中等，无光泽反应，干强度低，韧性低。该土层呈似层状分布整个场地中，层厚0.5～3.2m。
细砂：呈似层状或透镜体分布于卵石层顶，呈黄、青灰色，湿～饱和，松散，以细砂为主，局部薄层中砂和粉砂。主要由石英、长石、云母碎屑及暗色矿物组成，局部地段含约少量卵石、圆砾及黑褐色有机质土。本层分布厚度为0.2～0.9m。
卵石：整个场地均有分布，根据《岩土工程勘察规范》（GB50021-2001 2009年版）和N120超重型动力触探修正后的锤击数将其分为（松散卵石、稍密卵石、中密卵石、密实卵石）4个力学亚层。卵石层顶面埋深3.5m～7.8m：
松散卵石：以层状、透镜体状分布，呈灰、灰黄色，湿～饱和，岩性以岩浆岩及变质岩为主。卵石亚圆形，卵石互相不接触，含量50％～55％，粒径一般20mm～40mm，最大粒径70mm，含少量圆砾，其余为砂土。局部地段含约少量圆砾及黑褐色有机质土。
稍密卵石：以层状、透镜体状分布，呈灰色、黄灰色为主，湿～饱和，岩性以岩浆岩及变质岩为主。卵石亚圆形，卵石稍有接触，含量55％～65%，粒径一般20～60mm，最大大于100mm， 孔隙间充填物主要为砂粒及圆砾。
中密卵石：以层状、透镜体状分布，呈灰、灰褐、灰黄等色，湿～饱和，岩性主要为岩浆岩及变质岩。卵石亚圆形，卵石多数接触，含量65％以上，粒径一般30～60mm，最大大于120mm， 孔隙间充填物为砂粒及砾石，局部地段含约10％左右的漂石。
密实卵石：呈灰、灰褐、灰黄等色，饱和，岩性主要为岩浆岩及变质岩。卵石亚圆形，含量75%以上，粒径一般40～70mm，最大大于130mm，孔隙间充填物为砂粒及砾石，孔底见少量漂石，含量小于15%。
⑶ 白垩系上统灌口组砂质泥岩（K2g）
根据钻探揭露，本场地下伏基岩岩层为棕红色泥岩夹泥质粉砂岩。岩层倾角较平缓，近似水平。按其基岩风化程度及结构差异，可分为强风化泥岩及中风化泥岩二个亚层，顶板埋深为11.50m。现将其岩性及特征描述如下：
强风化砂质泥岩：棕红色，泥质结构，厚层～中厚层状，夹泥质粉质砂岩,风化裂隙较发育，原岩结构清晰，岩芯多呈碎块状，短柱状，岩石坚硬程度软岩体完整较破碎，岩体量基本等级为Ⅴ级。本层分布厚度2.60-3.10m。
中风化砂质泥岩：棕红色，棕褐色，粘土矿物为主，泥质结构，厚层状构造，夹泥质粉砂岩或互层，风化裂隙不甚发育，岩层层理明显，岩芯较完整，多呈短柱～中柱状。岩石坚硬程度为软岩，岩体完整程度为较完整，岩体质量基本等级为Ⅵ级。
第二节 勘察技术方案设计
一、勘察目的、任务和技术要求
据甲方提供的总平面图（1:500）及技术要求，结合现行相关规范及场地附近已有的岩土工程勘察资料，本次勘察的目的是：
⑴查明场地不良地质作用的类型、成因、分布范围、发展趋势和危害程度，提供整治方案的建议。
⑵查明场地岩土层的类型、深度、分布、工程特性，分析评价地基的稳定性、均匀性及承载力。预测地基沉降、差异沉降和倾斜等变形特征，提供计算变形所需的计算参数。
⑶查明场地地下水的埋藏条件，提供地下水位及其变化幅度；判断水、土对建筑材料的腐蚀性。提供基础开挖施工时排水降水设计等所需的有关水文参数。对地下室防水和抗浮进行评价。
⑷判明场地土类别型和建筑场地类别，提供抗震设计的有关参数。判定饱和砂土、粉土是否液化，提供液化指数并确定液化等级，提出防治措施或处理方法。
⑸对与基础施工有关的岩土工程问题进行评价，预测地基沉降、差异沉降和倾斜等变形特征，提供计算变形所需参数。
⑹对上部结构和地基基础设计、施工中应注意的岩土工程问题提供建议。
⑺查明埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物。
勘察工作执行的主要技术标准：
本次勘察在充分搜集成都地区已有的工程地质资料和勘察经验的基础上，按照下列现行国家有关规范、规程和地方标准执行：
⑴ 勘察合同书及勘察技术要求；
⑵ 国家或行业、地方现行技术标准；
《岩土工程勘察规范》（GB50021-2001）；
《高层建筑岩土工程勘察规程》（JGJ72-2004）；
《建筑地基基础设计规范》（GB50007-2002）；
《建筑桩基技术规范》（JGJ 94-2008）；
《建筑抗震设计规范》（GB50011-2010）；
《建筑工程地质钻探技术规范》（JGJ87-92）；
《建筑基坑支护技术规范》（JGJ120-99）；
《建筑地基处理技术规范》（JGJ79—2002）；
《中国地震动参数区划图》（GB18306-2001）；
《土工试验方法标准》（GB/T50123-1999）；
《建筑工程勘察文件编制深度规定（试行）》（建设部，2003.6）；
⑶ 主要参考文献；
《岩土工程手册》；
《工程地质手册》（第四版）；
⑷ 甲方提供的拟建物总平图（1：500）。
二、 勘察方法及设计工作量
本次勘察根据有关规范及勘察技术要求，采用了钻探、标准贯入试验（N）、超重型动力触探试验(N120)、波速测试、取样（土样、水样和土的腐蚀性试验样）进行室内试验等勘探测试手段，具体如下：
⑴勘探点的布置
根据设计单位提供的拟建物总平面图，沿拟建物边线、角点及轴线共布设勘探点249个，根据《岩土工程勘察规范》（GB50021-2001）2009年版的相关规定，勘探点间距11.00～26.00m，详见《勘探点平面布置图》。
⑵搜集资料及工程地质调查
搜集和研究场地区域地质、地震及场地附近已有的工程勘察、设计和施工技术资料和经验资料，进行现场踏勘及工程地质调查。
⑶勘探点施测
本次勘察系以委托方提供的“1/1000总平面”为依据，采用ETD-2速测全站仪进行现场施测，勘探点高程以委托方提供的已知点（玉屏街与眉州大道路口交叉一点TP=416.894m）为高程起始点(位于“勘探点平面布置图”外)。由于场地中受到地下管道，板房、植被等影响，部分钻孔移位。
⑷钻探
本次勘察采用钻探、标准贯入试验、超重型动力触探试验、取土样、波速测试等勘探测试手段。勘探点(钻孔)均采用SH-30型钻机冲击钻进，其开孔直径127mm，终孔直径74mm；另采用采用XY-100型钻机植物胶护壁、双重岩芯管和金钢石钻头回旋钻进，从上至下连续采取土样，岩芯平均采取率达93%。
⑸原位测试
①标准贯入试验：主要对场地内粘土、粉土、细砂进行分段试验，以评价其状态、强度、变形和承载力。
②N120超重型动力触探试验：着重对卵石层进行连续系统测试，结合钻探取芯描述对比，以确定卵石土密实度、变形模量和承载力等岩土参数。
⑹ 波速测试
采用RSM—24FD工程动测仪进行波速测试，在18#、42#、72#、99#、128#、144#钻孔采用单孔波速测试法进行波速测试，确定和划分场地土类型、建筑场地类别、场地地基土的卓越周期等，评价场地抗震性能。
⑺室内土工试验
本次勘察采取水、土样进行室内土工试验，所有样品均按规范要求采取、封包，并及时送检测中心检测，以科学定名和测定地基土物理力学指标。本次土工试验由四川省兴冶岩土工程检测中心承担（见附表）。
①岩土试验：取岩土样进行室内常规试验和颗粒分析，以科学定名和测定地基土物理力学指标。
②地下水水质分析试验：取场地地下水进行室内水质分析试验，判定其对建筑材料等的腐蚀性。
③地基土腐蚀性分析试验：选择其中的代表土样进行室内腐蚀性分析试验，判定其对建筑材料的腐蚀性。
⑻水文地质观测
在勘探孔内观测地下水位。
依据上述勘察手段和方法，本次
⑴ 测放勘探点249个；
⑵ 勘探孔249个，总进尺为2988.50m；
⑶ N120超重型动力触探孔249个，动力触探总进尺为2116.80m；
⑷ 取原状岩石土样83件，进行室内土工常规物理力学试验；
⑸ 波速测试孔8个，测定地基土的等效剪切波速值等；
⑹ 取地下水样6件，进行水质简分析试验；
⑺ 标准贯入试验154次。
第三章 拟提交的最终成果资料
正式文字报告
岩样、场地、岩芯相片
勘探点平面布置图
地质剖面图
土工检测报告
波速测试报告
第四章 施工组织计划
第一节 施工组织管理及质量安全保证措施
派遣现场技术员、安全员各一名对现场质量及安全进行现场管理。要求项目经理现场监督管理。项目管理示意图见下图。
项目经理
现场技术员
现场安全员
钻机班组及机械

项目管理示意图
项目经理职责：1.确保项目目标实现，保证业主满意 这一项基本职责是检查和衡量项目经理管理成败、水平高低的基本标志。2.制定项目阶段性目标和项目总体控制计划：项目总目标一经确定，项目经理的职责之一就是将总目标分解，划分出主要工作内容和工作量，确定项目阶段性目标的实现标志如形象进度控制点等。3.组织精干的项目管理班子：这是项目经理管好项目的基本条件，也是项目成功的组织保证。4.及时决策：项目经理需亲自决策的问题包括实施方案、人事任免奖惩、重大技术措施、设备采购方案、资源调配、进度计划安排、合同及设计变更、索赔等。5.履行合同义务，监督合同执行，处理合同变更 项目经理以合同当事人的身份，运用合同的法律约束手段，把项目各方统一到项目目标和合同条款上来。
现场技术员职责：1、认真协助并配合项目经理开展工作，严格按照国家技术规范进行施工，贯彻ISO9000质量方针和履行质量管理程序，严格质量把关，确保项目过程技术指标的落实；2、组织学习推广新技术、新工艺、新材料和先进的施工方法，建立QC小组，组织研究技术方面的疑难问题，并提出解决办法；3、填写质量报表，收集、整理所有质量记录和验收资料，建立质量档案。4、负责项目工程检测工具的管理，确保检测工具的完好。5、协助安全员组织对施工人员进行三级安全教育，督促施工队进行班前安全活动，每半月召开一次安全会议，并检查安全会议记录；6、工程质量情况、指导和督促质检员和班组长作好质量检验和评定工作，参加分项、分部和竣工工程的质量检查，特别对隐蔽工程，要做好验收记录，认定质量验评；
现场安全员职责： 1.在项目经理领导下，负责项目部安全管理工作。2.协助项目经理建立健全项目部安全生产管理体系，编制并完善各项安全制度。3.负责编制项目部职业健康安全目标和管理方案并组织实施。4.负责组织项目部人员学习贯彻相关法律法规、公司当年1号文件、《安全生产三十项“卡死”制度》、《施工现场管理标准》等有关施工安全管理办法、规定。 5.负责检查施工现场的临时用电、施工机械的使用管理、特种作业人员的持证上岗、既有线施工的要点和防护、季节性的施工方案实施、现场消防管理，以及施工现场坑、井、沟和各种孔洞、易燃易爆危险场所、变压器、出入口、上料口等部位配备警示、提示、禁止指令、标志等。6.负责对施工组织设计中编制的安全技术措施进行重点检查。    7.负责班前安全教育每日安全检查，按规定填写记录。    8.负责各项安全报表的填报工作。9.负责对分包方、相关方的安全教育和监督检查。10.发生事故，执行相应的应急准备与响应预案，立即组织抢救和执行上报制度，并保护好现场，按规定参加事故调查。
第二节 主要设备设入及人员计划
3台SH－30型钻机，1台XY—100型回旋钻机（附带标惯等），项目经理一名，现场技术员一名，现场安全员一名，每台机器各配备工人3人。
第三节 工程工期
因场地未平整，分三次入场，实际时间，实际考虑。
