欧姆定律——电路变化分析+（含答案）.doc

欧姆定律—电路变化分析
主讲教师：王老师 北京市物理高级教师

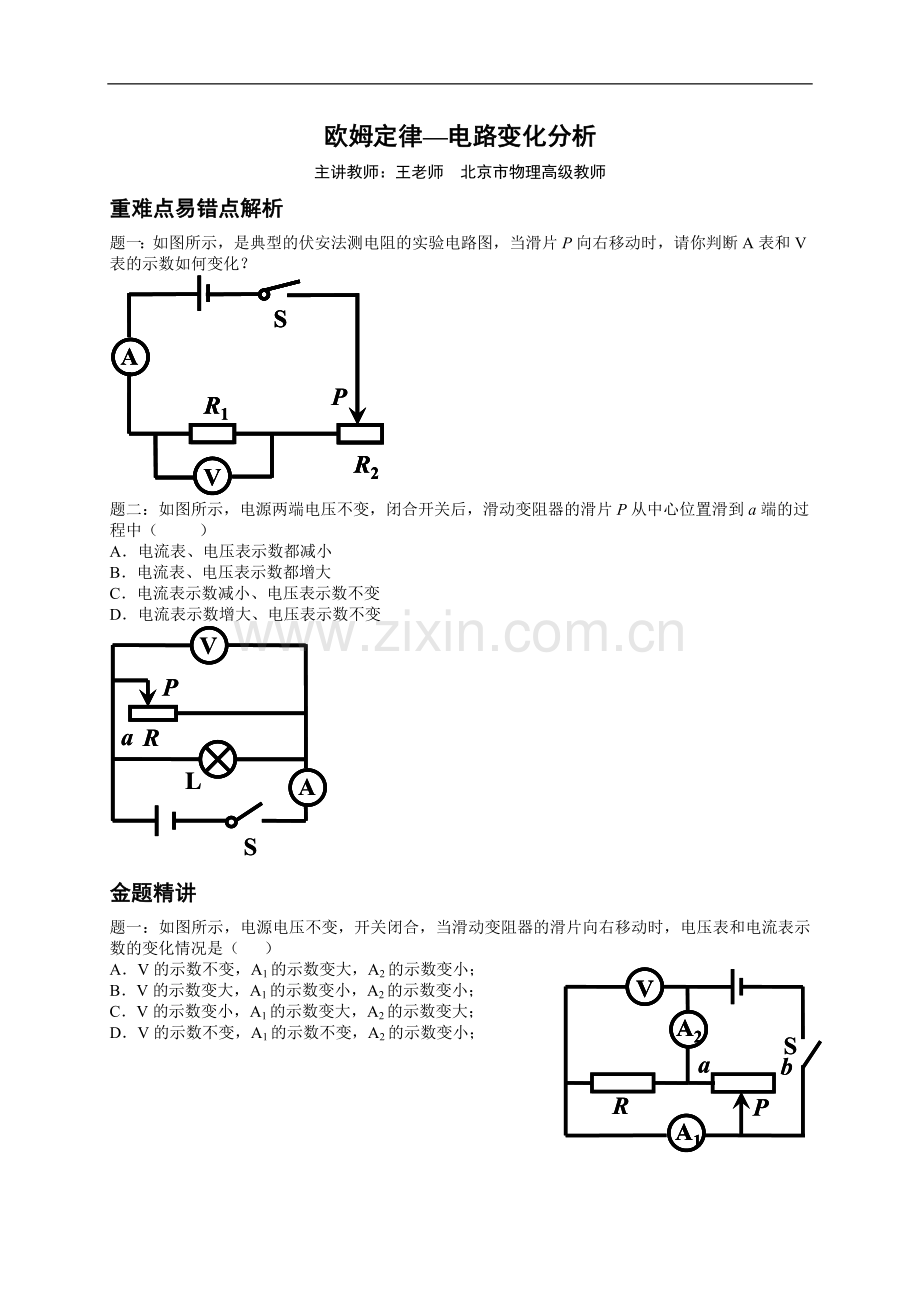

重难点易错点解析
题一：如图所示，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的示数如何变化？

题二：如图所示，电源两端电压不变，闭合开关后，滑动变阻器的滑片P从中心位置滑到a端的过程中（ ）
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数不变
D．电流表示数增大、电压表示数不变

金题精讲
题一：如图所示，电源电压不变，开关闭合，当滑动变阻器的滑片向右移动时，电压表和电流表示数的变化情况是（ ）
A．V的示数不变，A1的示数变大，A2的示数变小；
B．V的示数变大，A1的示数变小，A2的示数变小；
C．V的示数变小，A1的示数变大，A2的示数变大；
D．V的示数不变，A1的示数不变，A2的示数变小；

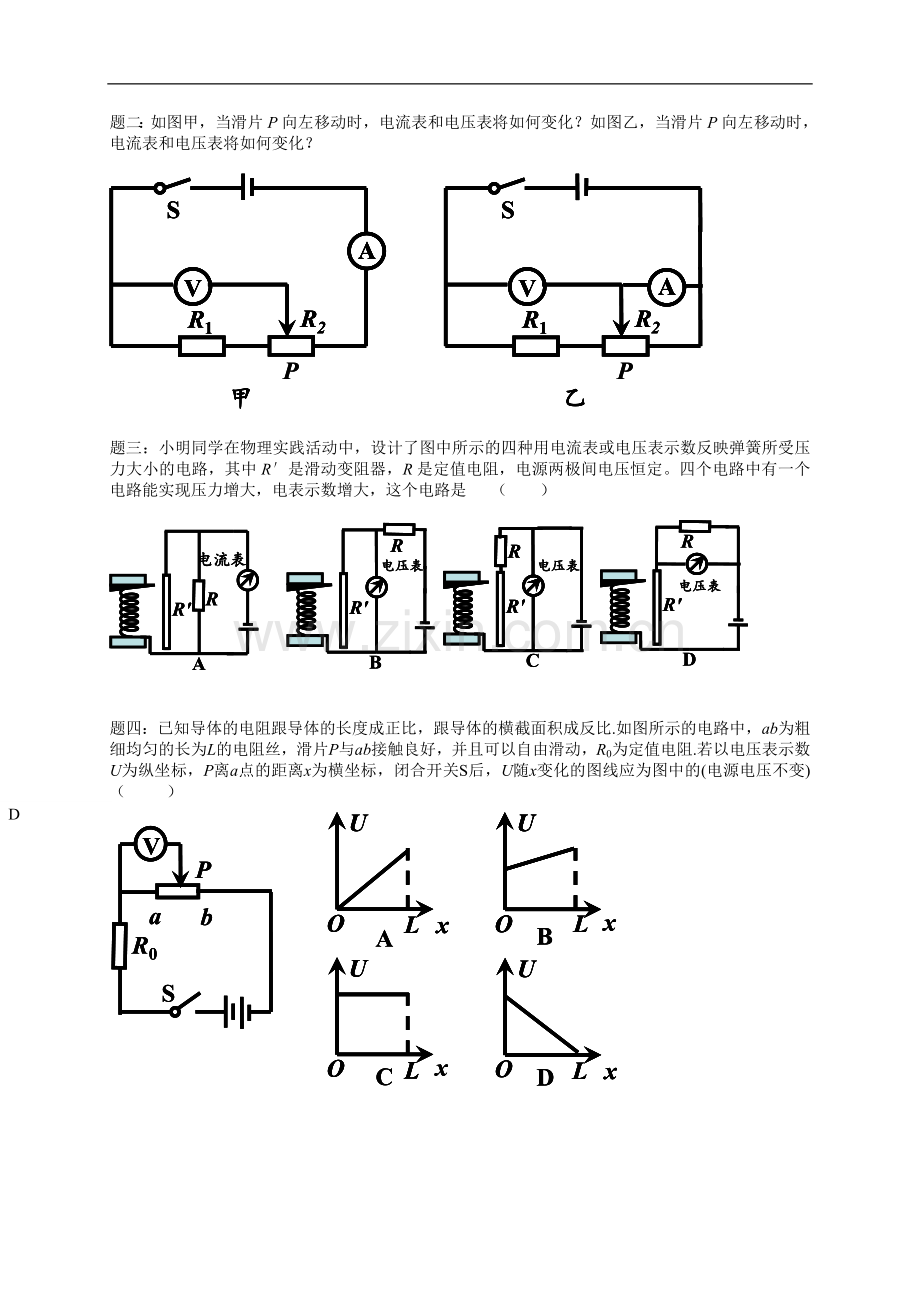

题二：如图甲，当滑片P向左移动时，电流表和电压表将如何变化？如图乙，当滑片P向左移动时，电流表和电压表将如何变化？

题三：小明同学在物理实践活动中，设计了图中所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是 （ ）

题四：已知导体的电阻跟导体的长度成正比，跟导体的横截面积成反比.如图所示的电路中，ab为粗细均匀的长为L的电阻丝，滑片P与ab接触良好，并且可以自由滑动，R0为定值电阻.若以电压表示数U为纵坐标，P离a点的距离x为横坐标，闭合开关S后，U随x变化的图线应为图中的(电源电压不变)（ ）
甲 A B C D

思维拓展
题一：图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是 （ ）
A．电流表和电压表的示数都不变
B．电压表的示数变大，电流表的示数变小
C．电压表的示数变化范围为1V~6V
D．电流表的示数变化范围为0.2A~0.6A

S
R1
a
b
R2
P

欧姆定律—电路变化分析
讲义参考答案
重难点易错点解析
题一：电流表示数电流变小，电压表示数变小 题二：C

金题精讲
题一：D 题二：电流表不变，电压表变小。电流表变大，电压表不变。 题三：B 题四：A

思维拓展
甲 A B C D
题一：C
