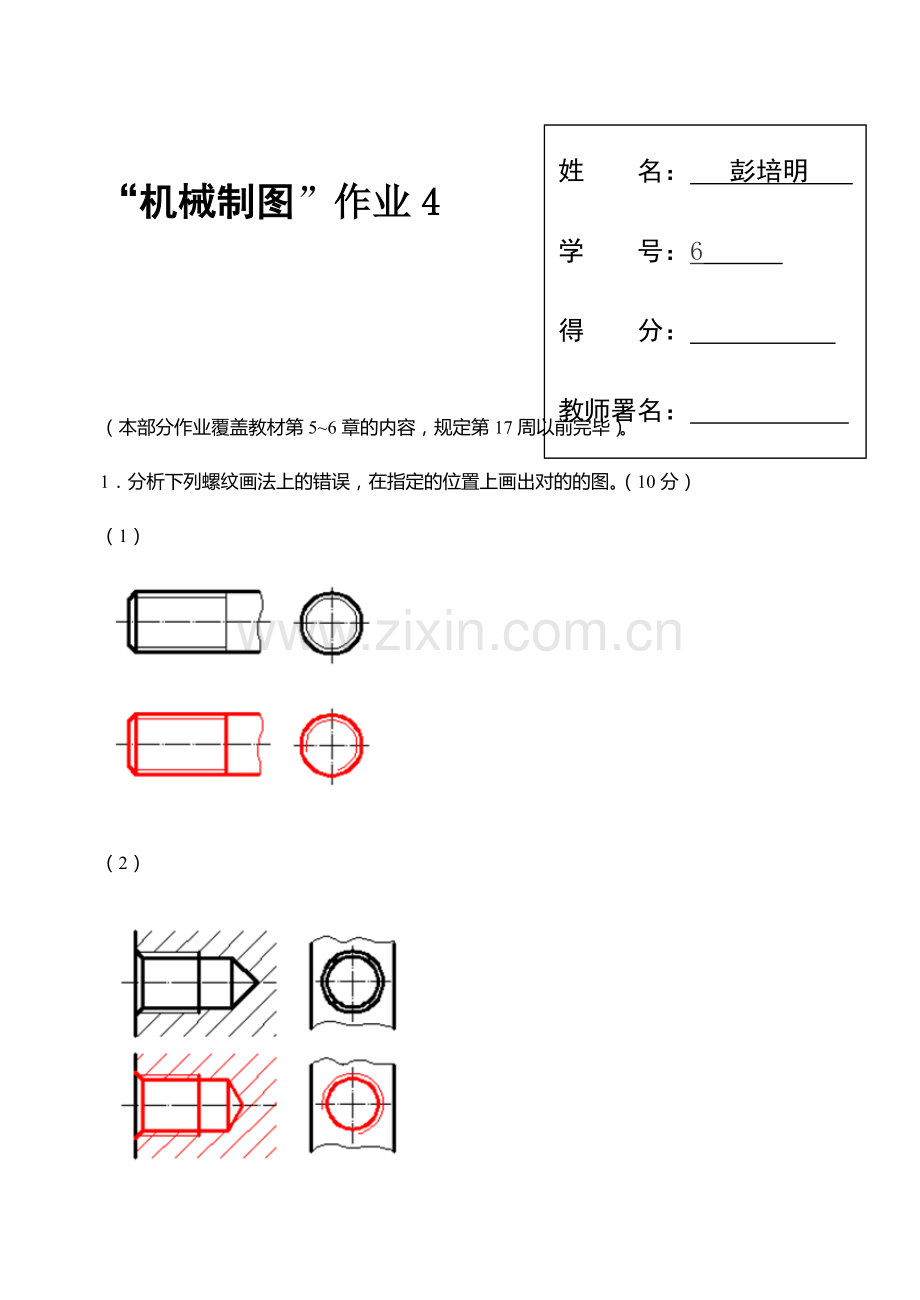

1、姓 名： 彭培明 学 号：6 得 分： 教师署名： “机械制图”作业4（本部分作业覆盖教材第56章的内容，规定第17周以前完毕）。1分析下列螺纹画法上的错误，在指定的位置上画出对的的图。（10分）（1）（2）2根据螺纹的规定画法绘制螺纹的主视图、左视图。（10分）(1）外螺纹的大径为M20，杆长40螺纹长30，倒角C2。 (2）内螺纹的大径为M16，钻孔深度为30,螺纹长223按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。（20分）(1)粗牙普通螺纹，公称直径20,螺距2.S，中档公差精度，中径、顶径公差带代号6g，中档旋合长度，右旋螺纹长20，倒角C 2.5。螺纹大径 20 中
2、径 18.376 螺纹小径 17.294 螺 距 2.5 导 程 2.5 (2)细牙普通螺纹，公称直径16,螺距1，中档公差精度，中径与顶径公差带代号均为6H，中档旋合长度，左旋。孔深30，螺纹长22,倒角C1。(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。右旋，螺纹长18，倒角C2。4已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完毕齿轮轮齿部分的投影和标注轮齿部分的尺寸。（10分）D=m(z+2)=3（20+2）=66（mm）d=mz=320=60(mm)h1=m=3(mm)h2=1.25m=1.253=3.75(mm)5. 选择对的的尺寸注法。（10分） 6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。（10分）7. 表面粗糙度注写。（20分）（1）找出表面粗糙度标注的错误，并将对的的标注在下图中。（2）在图中标注尺寸（按1:1从图中量取尺寸数值，取整数），表中给出的Ra数值，在图中标注表面粗糙度。D:12.5A:3.2C:6.3B:3.28. 解释配合代号的含义，并查出极限偏差数值标注在零件图。（10分）1,28,孔，H7，间隙2:-0.007，-0.020，+0.021，03：22H6/k5, 22,孔，孔IT6级，轴IT5级，过盈4：+0.013，0，+0.015，+0.002
