焊接位置.doc

1.1 焊缝形式
1.4.1 操作技能考试试件的焊缝形式分为坡口焊缝（包括对接焊缝和接管焊缝）、角焊缝、堆焊三种形式，代号分别为GW、FW、D。
1.4.2 坡口焊缝试件分带衬垫和不带衬垫两种。双面焊、部分焊透的坡口焊缝均视为带衬垫。
1.4.3 对接焊缝的考试结果可以适用于任何接头形式的对接焊缝，但1.4.5规定的接管焊缝除外。
1.4.4 产品上多数为角焊缝，焊工、焊接操作工应进行相应的角焊缝考试。产品上多数为对接焊缝，对接焊缝考试结果可以适用于角焊缝。
1.4.5 产品以接管焊接为主或者涉及到复杂的接管焊接，焊工应进行接管焊接的考试。焊工进行操作技能考试时，在符合下列条件时，应附加接管典型试件：
（1）对全焊透接管焊缝，主管外径D1与支管的外径D2的比值小于5。
（2）接管焊接的支管角度小于75°（主管轴线或支撑板平面与支管轴线的角度）。
1.4.6主管直径与支管直径比值评定的适用范围为大于或等于考试试件直径的比值。
1.4.7支管角度评定的适用范围为大于或等于考试试件支管的角度α。
1.2 焊接位置

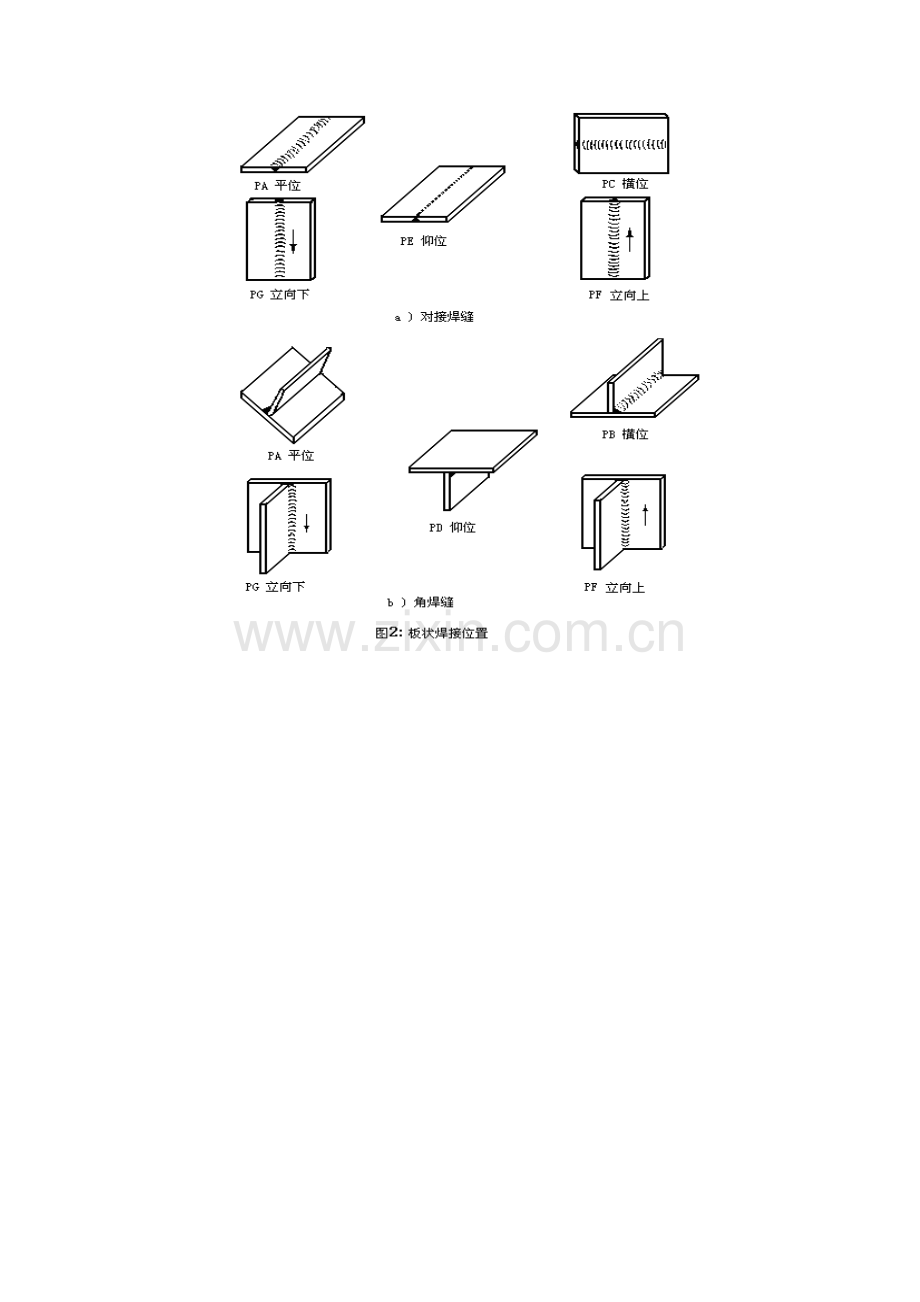

1.5.1 焊接位置的分类和代号见图1、2、3。
1.5.2 焊接位置的适用范围见表3。
1.5.3 管材试件H-L045和J-L045焊接位置认可了生产工件上所有的焊接位置。
1.5.4焊接操作工采用螺柱焊试件，经仰焊位置考试合格后，适用于任何位置的螺柱焊试件，其他位置考试合格后，只适用相应位置的焊件。螺柱焊试件焊接位置见图4。

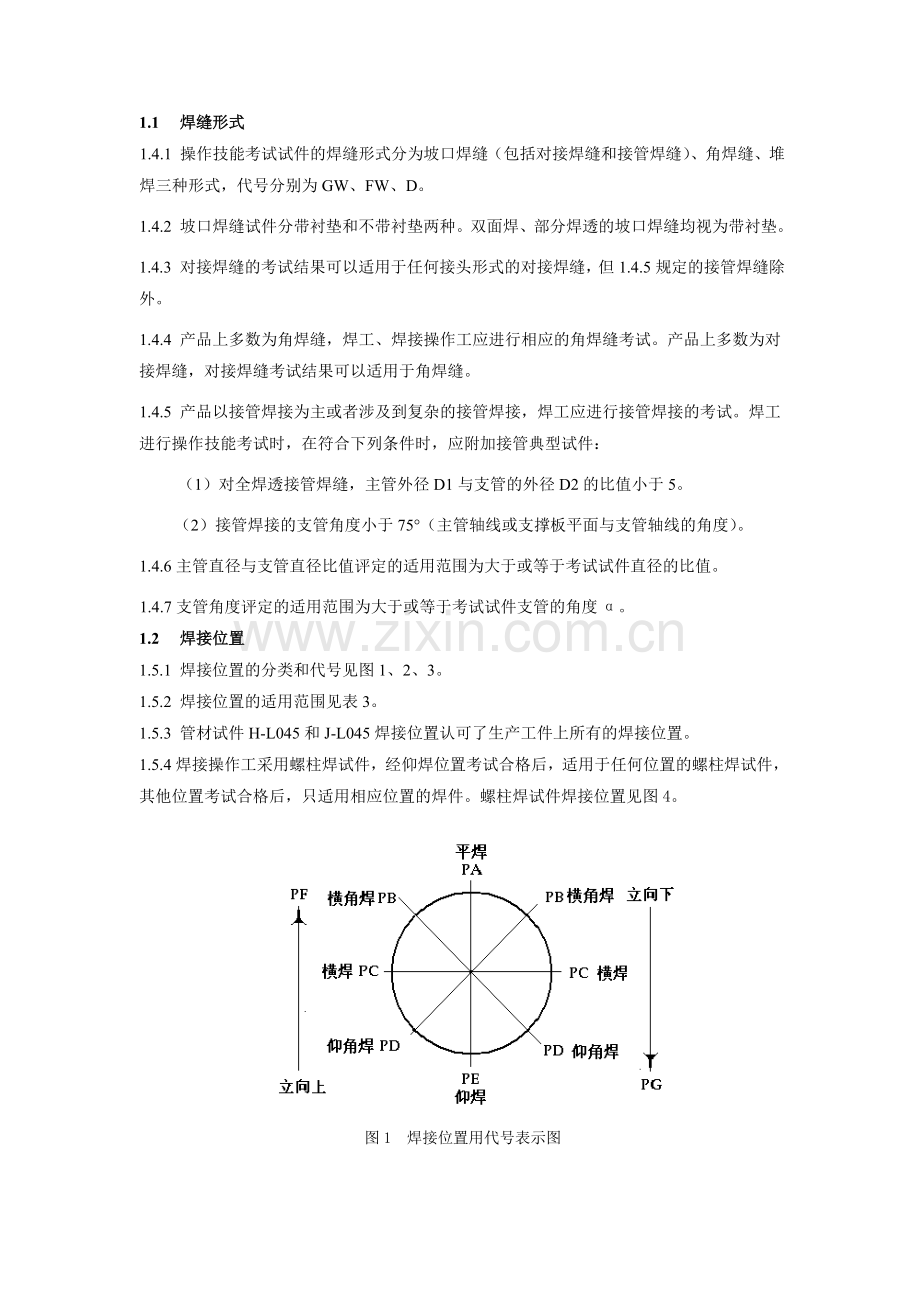

图1 焊接位置用代号表示图

图4 螺柱焊试件焊接位置

表3焊接位置的适用范围
考试
位置
适用范围（1）
PA
PB（2）
PC
PD（2）
PE
PF
(板)
PF
(管)
PG
(板)
PG
(管)
H-L045
J-L045
PA
X
X
-
-
-
-
-
-
-
-
-
PB（2）
X
X
-
-
-
-
-
-
-
-
-
PC
X
X
X
-
-
-
-
-
-
-
-
PD（2）
X
X
X
X
X
X
-
-
-
-
-
PE
X
X
X
X
X
X
-
-
-
-
-
PF(板)
X
X
-
-
-
X
-
-
-
-
-
PF(管)
X
X
-
X
X
X
X
-
-
-
-
PG(板)
-
-
-
-
-
-
-
X
-
-
-
PG(管)
X
X
-
X
X
-
-
X
X
-
-
H-L045
X
X
X
X
X
X
X
-
-
X
-
J-L045
X
X
X
X
X
-
-
X
X
-
X
（1）此外还必须参阅1.3和1.4的要求。
（2）PB和PD的考试位置适用于角焊缝（见1.4.4），而且仅适用其他位置上的角焊缝。
注：
X 表示评定的焊接位置
- 表示未评定的焊接位置
