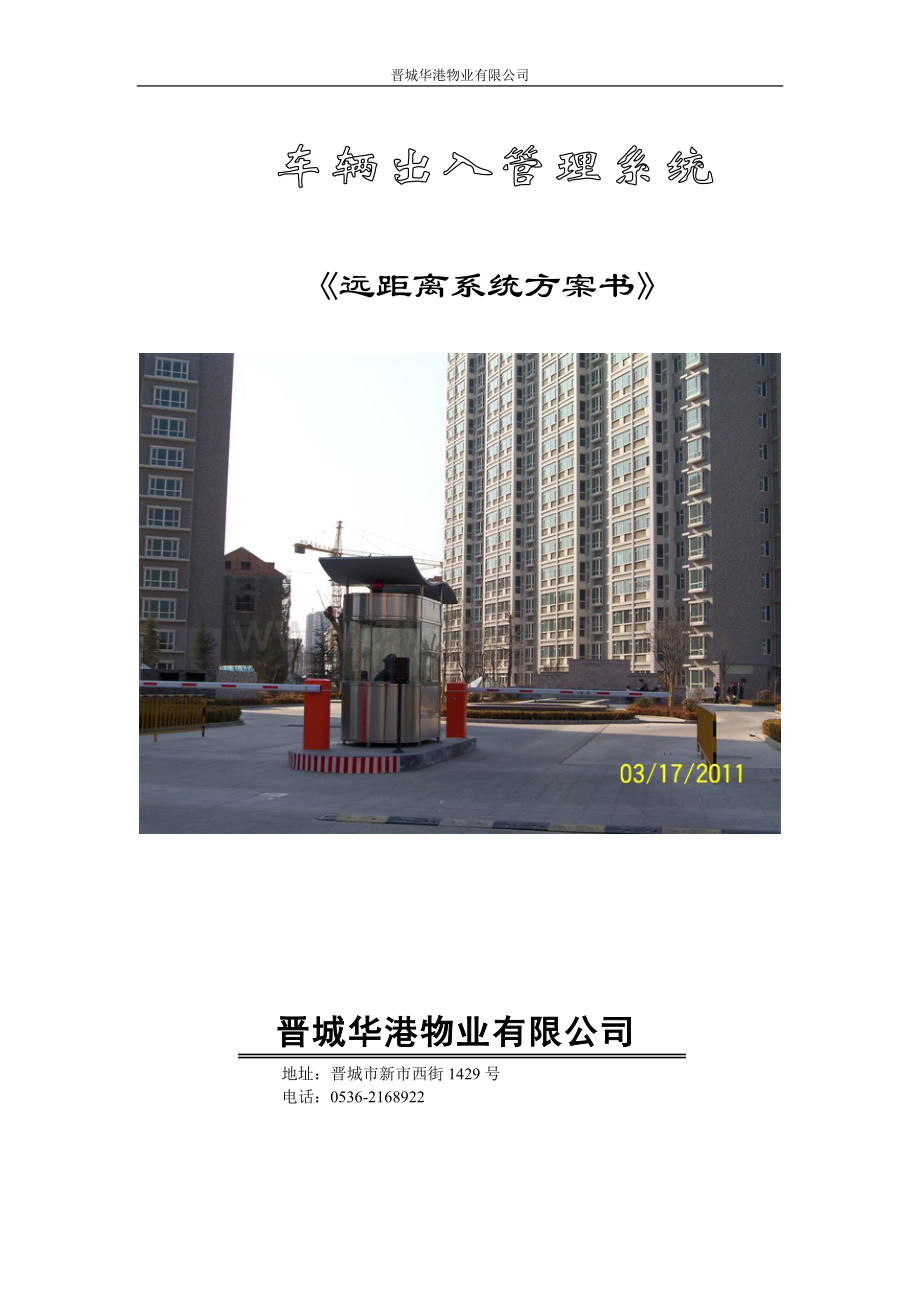

晋城华港物业有限公司

《远距离系统方案书》

晋城华港物业有限公司
地址：晋城市新市西街1429号
电话：[phone]

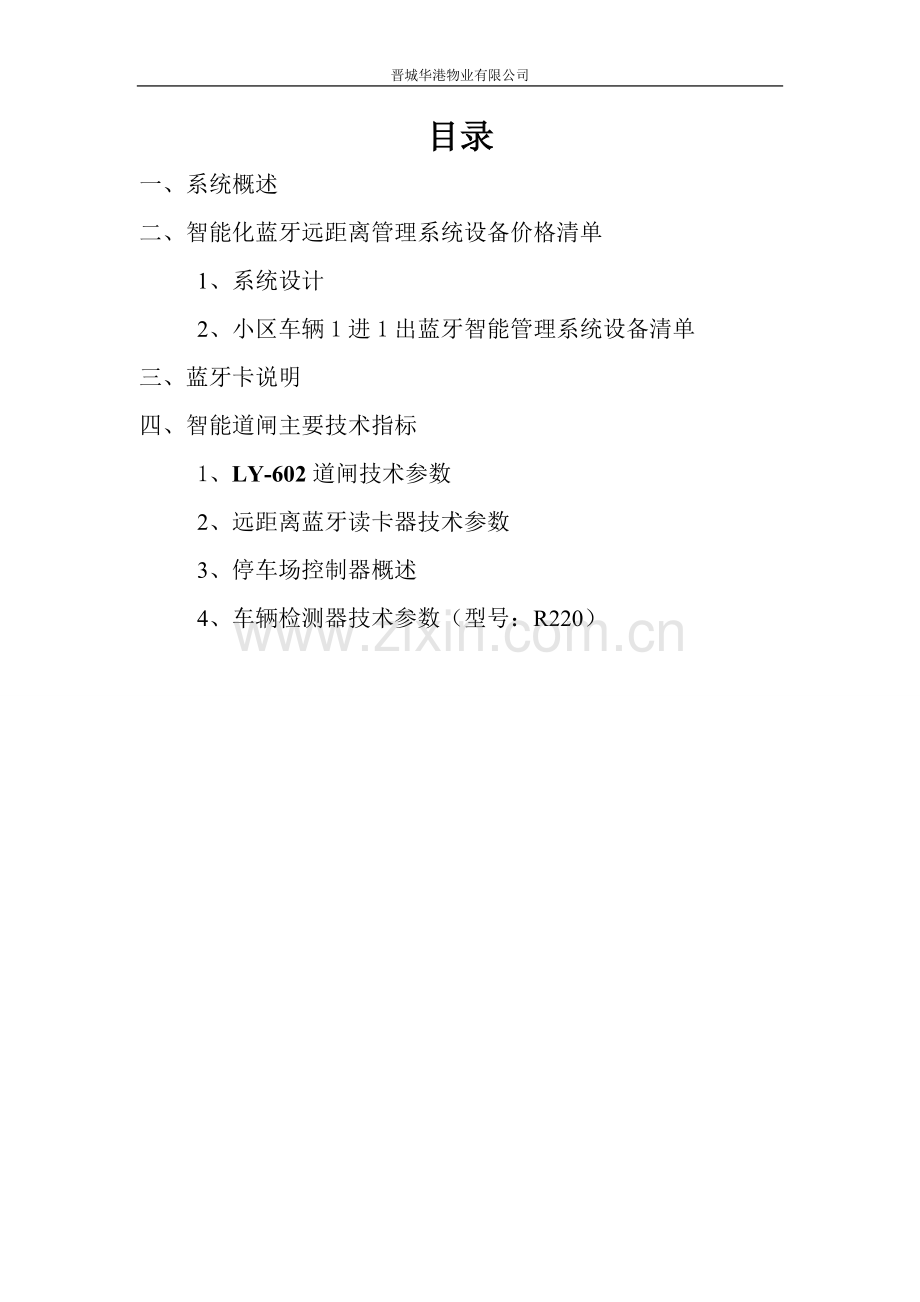

目录
一、系统概述
二、智能化蓝牙远距离管理系统设备价格清单
1、系统设计
2、小区车辆1进1出蓝牙智能管理系统设备清单
三、蓝牙卡说明
四、智能道闸主要技术指标
1、LY-602道闸技术参数
2、远距离蓝牙读卡器技术参数
3、停车场控制器概述
4、车辆检测器技术参数（型号：R220）
一、系统概述
为了提高公司物业管理形象，加强小区车辆出入管理，经现场调研，结合以往停车场系统建设成功经验，本着稳定性、先进性、简洁性的设计原则，针对安电、泽电两小区和输电办公楼大门的车辆进出管理，设计了本方案来实现车辆进出的管理。系统设计一通道进出管理，采用远距离自动读卡通行的方式，读卡自动开启道闸闸，过车后自动落杆。蓝牙远距离停车场系统具有以下优势：
l 该产品是光激励、CDMA、休眠唤醒、蓝牙通信高新技术结晶，读卡速度快，读卡距离远，具有良好的方向性，读卡距离可控制(1-5米、5-10米可调），10－30公里时速可不停车读卡。
l 上下坡道、弯道出入口不停车读卡，避免车辆熄火，半坡起动。特别适合刚学车的新手，防止溜车等危险的发生。
l 不受车辆防护膜（如防暴膜）影响，适用于所有车辆。
l 不停车,不开窗读卡，恶劣的天气车主不再受车窗外的风雨雪影响。
l 不停车读卡，配合使用快速道闸，大大提高车流通过量，交通高峰期不再出现堵车排长龙现象。具不完全统计，由于停车刷卡（刹车、排队、加油）每天比正常通行多耗油费1元左右，一年能为车主省360元的汽油费。
l 读写器之间无互相干扰（采用先进的蓝牙通信技术与码分多址），方向性好，有效解决前后左右车道互扰问题。
l 433MHZ频率，符合环保要求，对人没有辐射损害。
l 卡稳定性好，产品抗干扰、抗衰落能力强，不受其它通信产品干扰（如：手机等无线通信产品）。
l 韦根26/34，RS232/485适应接口，具有良好的拓展性可在其它停车场、高速公路、远距离识别领域通用。
l 可将停车场划为多个分区，分别允许不同号码的蓝牙卡进入。
l 提升小区形象，使你的物业管理与众不同

二、智能化蓝牙远距离管理系统设备清单及报价
1. 系统设计
远距离不停车读卡系统：远距离不停车读卡，专用于固定车辆管理，方便内部车辆快速、安全进出。
1.入口部分：
入口部分主要由一体化远距离读卡器、入口读卡机箱、道闸、车辆检测器，地感线圈设备组成。
入场流程设计如下：
固定车辆进入停车场时，远距离电子标签（月卡）吸附在汽车前档风玻璃上，当车行驶到蓝牙读卡器的读卡区域内，读卡器自动读取卡片资料，判断其有效性；若有效，电动栏杆起栏放行车辆，车辆通过道闸下的车辆检测线圈后自动放下栏杆；若无效，则不允入场。
2.出口部分：
出口部分主要由一体化远距离读卡器、出口读卡票箱、道闸、车辆检测器，地感线圈设备组成。
出场流程设计如下：
固定车辆驶出停车场时，远距离电子标签（月卡）吸附在汽车前档风玻璃上，当车行驶到蓝牙读卡器的读卡区域内，读卡器自动读取卡片资料，判断其有效性；如果有效，道闸起栏放行车辆，车辆感应器检测车辆通过后，栏杆自动落下；若无效不允放行。
2、小区车辆1进1出蓝牙智能管理系统设备清单
名称
型号
说明
数量
备注
入
口
设
备

蓝牙读卡器
BR10
远距离读卡，接受发送信号
1

道闸
LY-602
升闸、降闸及停止
1
快速3秒道闸，有效防止跟车

车辆检测器
R220
探测车辆通过自动落杆
1

地感线圈
耐高温镀银线
传递信号
1

出
口
设
备

蓝牙读卡器
BR10
远距离读卡，接受发送信号
1

道闸
LY-602
蓝色道闸有现货
1
快速3秒，有效

车辆检测器
R220
探测车辆通过自动落杆
1

地感线圈
耐高温镀银线
传递信号
1

系统主控器
P011B
存储系统全部资料便于电脑管理查询
1

专用电源

供系统主控制器工作
1

三、蓝牙卡说明
名称
说明
单价价

远距离电子标签是我公司全新推出的车辆电子身份证，全球唯一ID号保证了标签与被使用物体或人员的唯一对应关系。多种封装方式适用于不同场合的信息管理模式。
电子标签休眠省电

实远卡是公司推出的一款高性能智能卡，寿命更长，信号穿透力极强，不受汽车防暴隔热膜影响。

四、智能道闸主要技术指标
1、道闸技术参数

LY-602
技术参数
  * 机箱类型：外观可选
  * 长　　度：0 ～ 4米
  * 升降时间： 3秒
  * 工作原理：蜗轮力矩传动
  * 通讯协议：RS485接口或地感检测保护装置
  * 箱体尺寸：340×290×1030mm
  * 使用环境温度：-35度 - +80度
  * 工作相对湿度：< 95%
  * 工作电源：AC220V/150W 电机功率：90W
  * 机身净重：65kg
  * 适用温度：-30℃ ～ +85℃
主要功能
  * 手动按钮可作 “升闸”、“降闸”及“停止” 操作
  * 无线遥控可作 “升闸”、“降闸”及“停止” 操作
  * 具有便于维护与调试的“自栓模式”
  * 可选配车辆检测器，使具有“车过自动落闸”“防砸车”功能。
  * 可选配路闸及通道两对红绿灯
  * 备丰富的底层控制及状态返回指令，使收费系统电脑可对道闸作最完备的控制
  * 可根据客户需要增加其它特殊功能

2、远距离蓝牙读卡器技术参数

主要性能：
读卡器利用蓝牙技术对信号的稳定传输与红外信号的精确方向定位特性相结合弥补了单独由蓝牙技术传输信号没有方向性的先天不足，彻底解决了远距离读卡器在停车场应用中的邻道干扰，以及读卡不稳定的问题。装有远距离卡的车经过读卡器红外线扫描区域（扫描角度为45度）时，休眠的远距离卡收到读卡器的红外信号，被唤醒工作，利用射频电磁波将信息传送给读卡器，读卡器验证收到的信息（包括密码验证），读卡器与远距离卡相符后，再经密码验证，相一致后上传上位机具有严格的方向定位功能，无任何相邻车道干扰或者跟车干扰。
技术参数：接收工作频率： 433MHZ 发射频率：     38K矩阵红外发射角度： 45度锥型 通讯接口：     RS485、 Veigand26 、 Veigand34  数据速率：     19200bps (RS485方式)
电压：         DC9V~18V 功耗：         ≤ 400毫瓦
工作湿度：     10~90% 工作温度：     -40℃~80℃ 读卡速度：可达80码
应用场合：
社区停车场收费系统 ETC电子不停车收费系统 运输车辆管理系统
公交车无人值守考勤系统 政府部门车辆派遣系统
3、停车场控制器概述

P011B升级改良版停车场专用控制器，相比原控制器，速度更快更稳定，不死机,做工精良,优势主要体现在：
1、四层板设计，信号、电源和电路分开走线
免除干扰，确保使用的安全性和可靠性，非常适合停车场的使用环境。（目前市面上绝大部分控制器为2层板）
2、三防处理，保护线路板免受坏境的侵蚀，从而提高并延长它们的使用寿命。三防漆能在各种印刷电路板上生成保护膜，防止漏电、防止弱酸、碱、酒精潮气的侵蚀以及霉菌和盐雾，切实达到防潮、防霉、防尘的“三防”效果。
3、可同时挂接485和WG26读卡器，理论通讯距离可达1200米，实际用一般到800米，超过可加中继器（市面上多数韦根协议的停车场控制器，1进1出需两块板，读头到控制器之间的距离只能达到70到100米，不能连接485读卡器）。
4、带液晶显示及操作键盘（市面大多控制器无键盘及显示，成本低廉），支持脱机授权，使用更方便。
5、一块板可控制一进一出，为您节省成本，减少布线。

功能简述
1、进出记录：当车辆进/出停车场时需要进行读卡，读卡器读取信息后，将信息传送到主机若主机处于脱机状态时，首先判断该信息是否合法，如合法则发出起闸指令；不合法则不发送起闸指令并可通过流程设置其是否发出警报。同时主机会将刷卡信息、日期、时间等数据保存以供查询或直接传输到电脑进行处理。若主机处于联机状态，主机会即时上传数据，由上位机判断其合法性。
2、主机的各种参数由电脑进行设置，电脑也可以通过透明传输直接控制与主机连接的所有外部设备。
3、多级管理：本系统能很方便地实现多级管理功能，控制中心通过电脑可设置每辆车（即每个人）的进出范围、收费方式等。
4、反潜回:可设定三层反潜回管理，防止车主携卡重复外出以及进入非允许区域。
5、控制器ID: 0～99，通过软件设定。即一个网络中最多可接99个主机。
6、记录笔数：可以存储6000张人员卡数据。
7、读卡器的ID号的设置可以由软件通过透明传输进行设置，方便
4、车辆检测器技术参数（型号：R220）

主要性能：
车辆检测器是通过探测金属物在感应线圈上造成的电感量变化来探测到金属的。线圈是由多匝导线绕制成的，埋在路面下，用水泥填充好。当金属物通过感应线圈时，导致线圈的电感量发生变化，被感应器检测到通过内部控制器的运算判断出有金属物，通过继电输出信号。
