区域划分标准
一、生产现场的区域划分

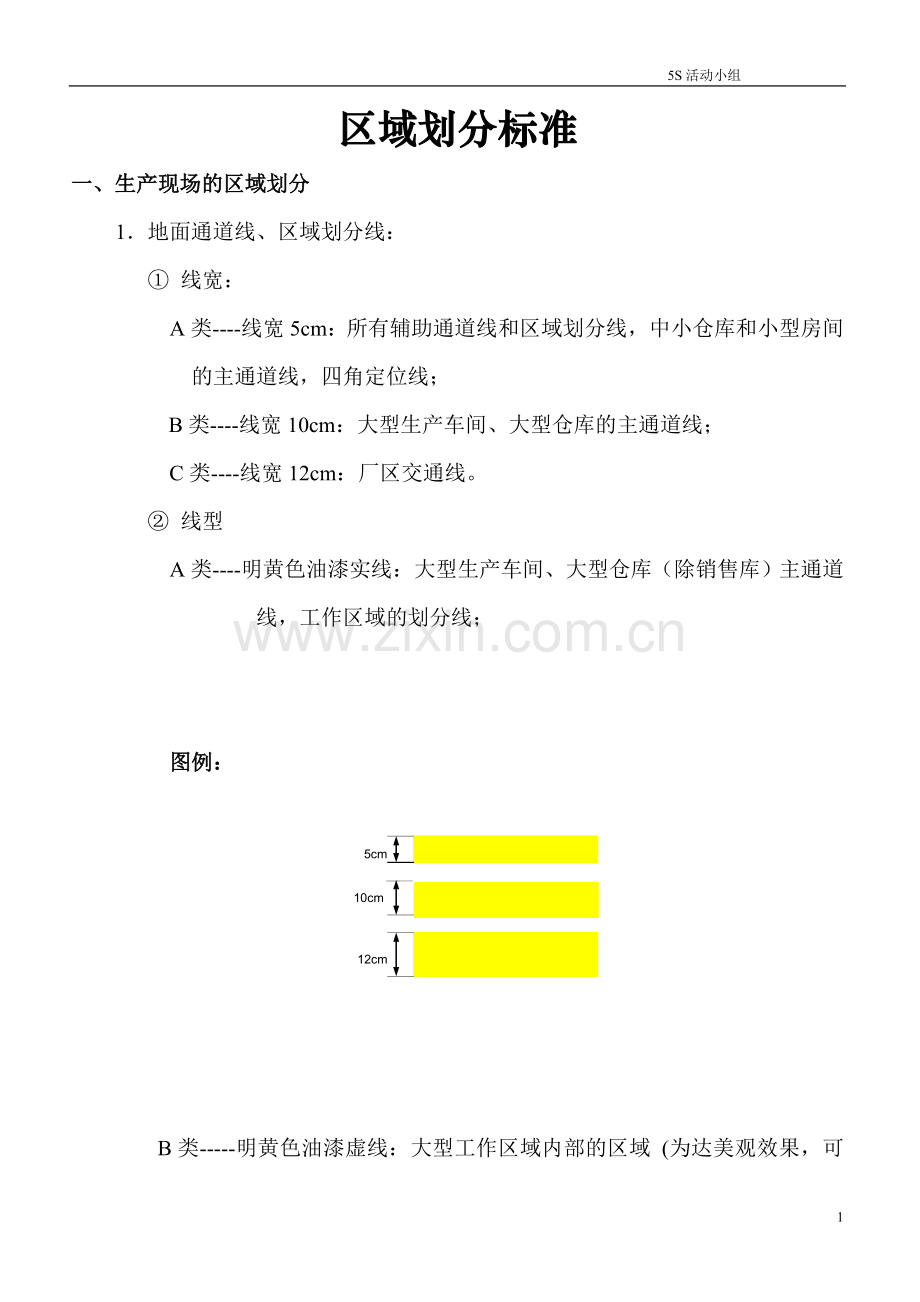

1． 地面通道线、区域划分线：
① 线宽：
A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；
B类----线宽10cm：大型生产车间、大型仓库的主通道线；
C类----线宽12cm：厂区交通线。
② 线型
A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；

图例：

5cm
10cm
12cm

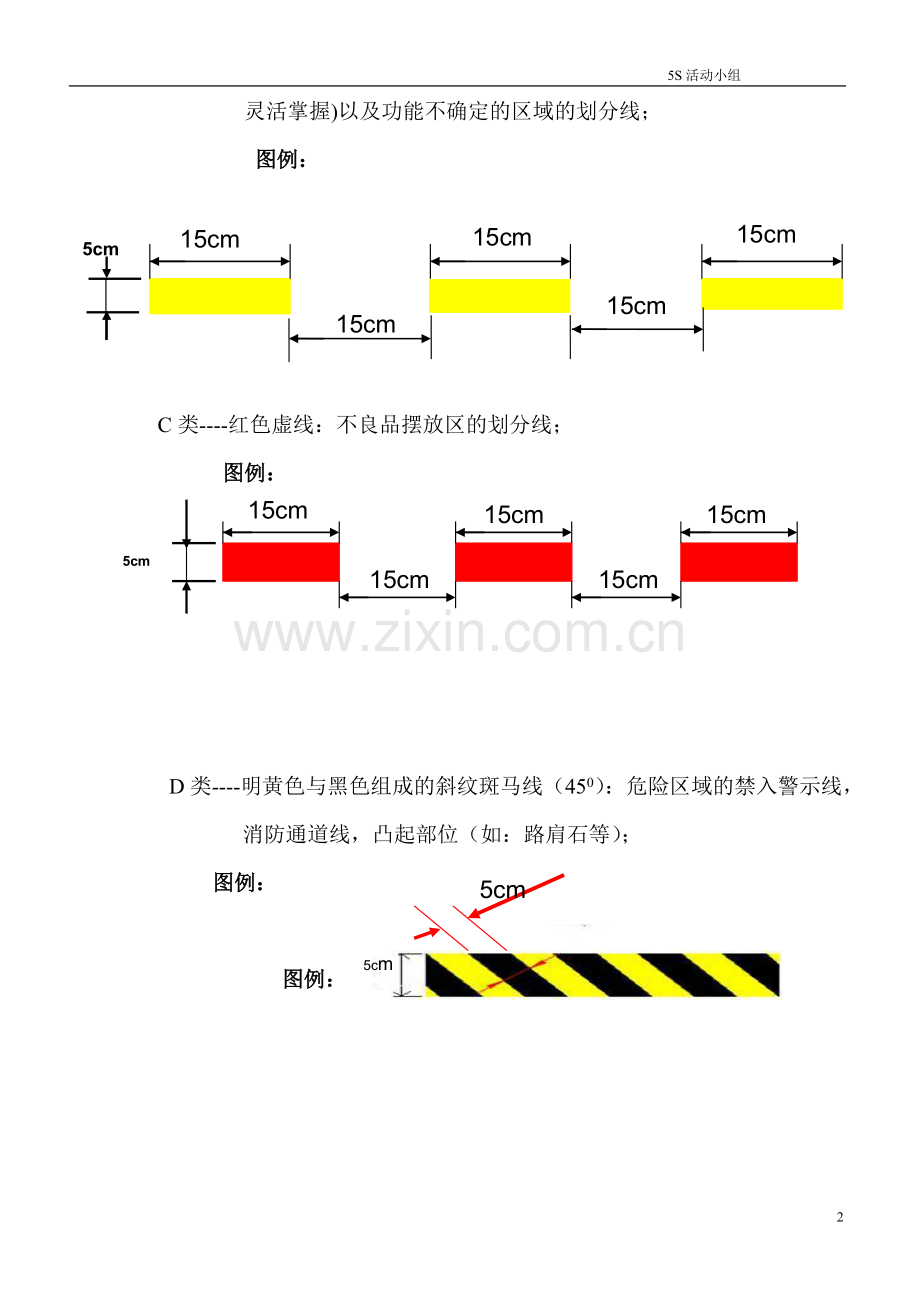

B类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；
图例：
5cm
15cm
15cm
15cm
15cm
15cm

C类----红色虚线：不良品摆放区的划分线；
15cm
15cm
15cm
图例：
5cm
15cm
15cm

D类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；
5cm
图例：
5cm

图例：

E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线
5cm

说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，
可用在地面直接贴胶带的方式代替刷油漆。
2． 定位线
A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；
20cm
图例：
2cm
5cm

B 类-----不良品区的定位：用红色封闭线；
图例：

不合格品区
5cm

C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线；
20cm
图例：
2cm
5cm
3cm

D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：
20cm
2cm
5cm

E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间
的斑马式填充线；
说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；

说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；

手推式灭火器
壁挂式灭火器
说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；

F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；
图例：

液压车停放区

区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm。

通 道

G 类----货架的定位：
5cm
5cm
5cm
5cm
5cm
5cm
5cm
5cm

H 类----门开闭线：
单开门： 双开门：

5cm
2.5cm

5cm
I 类----限高线：
限高4.5m

3． 刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。
4． 标识牌
公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角）

责任人：
（1）
类 别：
（2）

（3）

（4）

尺寸:90×60mm

以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。
二、办公室的标识
1． 文件、物品柜
① 文件柜内的整理，用分隔胶条或电脑打印标签进行标识。
② 文件柜门的左上角贴公司统一制作的标签。

分类

名称

尺寸:90×60mm
责任人

文
件
名
称

2、将文件整理分类，再分类放置。
(1)、文件夹的标签统一规格，用电脑打印，主要贴
在文件夹的侧面，可采取有助于目视的标识。

(2)、文件夹所在的文件盒也需作对应标识。
2． 办公桌
① 较长时间离开时桌面上只允许放置以下物品：
·文件夹（盒）
·电话机（传真机）
·文具盒（笔筒）
·电脑
·水杯
·台历
·值班记录
② 文件需按已处理和未处理分类放置在具有不同标识的文件盒内。
③ 抽屉的整理、整顿·抽屉标签(贴在抽屉面左上角)

办公用品

尺寸：60×20mm
·抽屉内不允许放不要物
·抽屉内物品要分类，并作分类标识
·办公用品放置有序
·个人用品需放置在底层
·需采取措施防止物品来回乱动
3． 茶具、水杯需定点放置,可采取隐形标识
4． 垃圾筒、清洁用具需明确定位，并进行标识
5． 保持公告栏工整、清洁

三、管道标识
5. 国标规定管道标识颜色

 GB
标准
水
 绿底白字
AB-GN-4612
ABR-WT-915
AB-GN-4693
ABR-WT-4629
水蒸气
 红底白字
AB-RD-4608
ABR-WT-915
AB-RD-4666
ABR-WT-4629
空气
 灰底白字
AB-GY-4686
ABR-WT-915
AB-GY-4669
ABR-WT-4629
气体
 黄底黑字
AB-YL-4607
ABR-BK-913
AB-YL-4657
ABR-BK-4635
酸或碱
 紫底白字
AB-PL-4610
ABR-WT-915
AB-PL-4672
ABR-WT-4629
可燃液体
 棕底白字
AB-BR-4611
ABR-WT-915
AB-BR-4678
ABR-WT-4629
其它液体
 黑底黄字
AB-BK-4689
ABR-YL-4779
AB-BK-4682
ABR-YL-4780
氧
 淡蓝白字
AB-BB-4690
ABR-WT-915
安全标识
标识种类
表示方法
产品方案
胶带
色带
危险标识
在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，安全色范围应符合GB2893的规定
AB-YL-4607
ABR-BK-913
AB-YL-4657
ABR-BK-4635
消防标识
工业生产中设置的消防专用通道应遵守GB13495-1992的规定，并在管道上标识“消防专用”字样
AB-RD-4608
ABR-WT-915
AB-RD-4666
ABR-WT-4629
