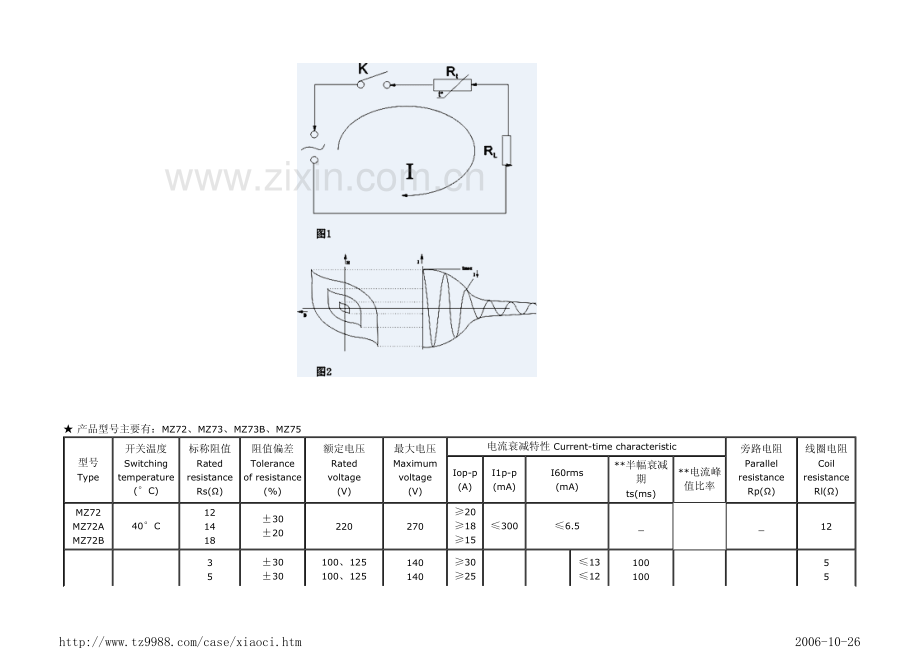

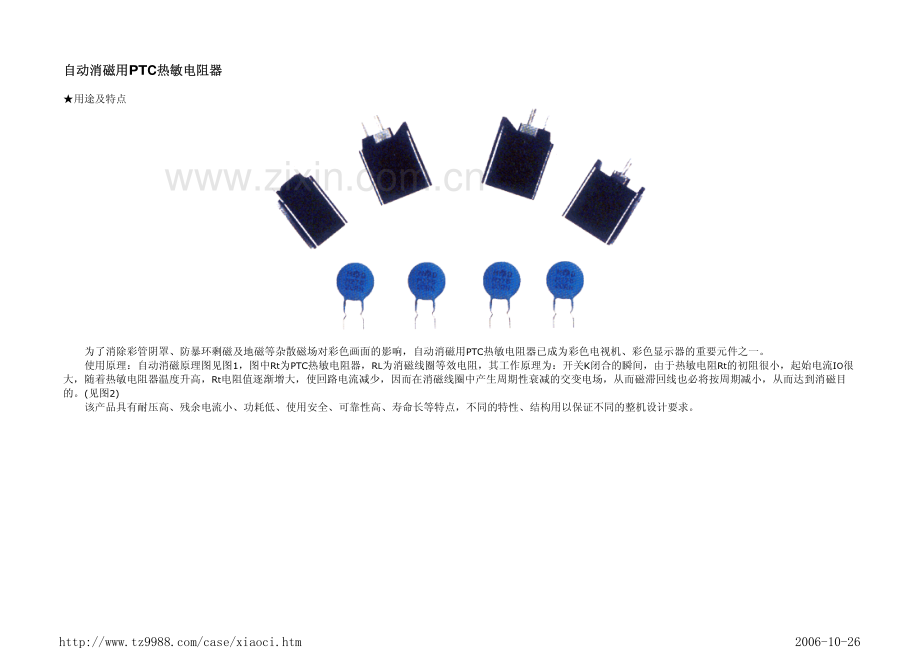

自动消磁用自动消磁用PTC热敏电阻器热敏电阻器 用途及特点 为了消除彩管阴罩、防暴环剩磁及地磁等杂散磁场对彩色画面的影响，自动消磁用PTC热敏电阻器已成为彩色电视机、彩色显示器的重要元件之一。使用原理：自动消磁原理图见图1，图中Rt为PTC热敏电阻器，RL为消磁线圈等效电阻，其工作原理为：开关K闭合的瞬间，由于热敏电阻Rt的初阻很小，起始电流IO很大，随着热敏电阻器温度升高，Rt电阻值逐渐增大，使回路电流减少，因而在消磁线圈中产生周期性衰减的交变电场，从而磁滞回线也必将按周期减小，从而达到消磁目的。(见图2)该产品具有耐压高、残余电流小、功耗低、使用安全、可靠性高、寿命长等特点，不同的特性、结构用以保证不同的整机设计要求。2006-10-26http:/ 产品型号主要有：MZ72、MZ73、MZ73B、MZ75 型号 Type开关温度 Switching temperature(C)标称阻值 Rated resistance Rs()阻值偏差 Tolerance of resistance(%)额定电压 Rated voltage(V)最大电压 Maximum voltage(V)电流衰减特性 Current-time characteristic 旁路电阻 Parallel resistance Rp()线圈电阻 Coil resistance Rl()Iop-p(A)I1p-p(mA)I60rms(mA)*半幅衰减期 ts(ms)*电流峰 值比率MZ72 MZ72A MZ72B40C12 14 1830 2022027020 18 153006.5_123 5 30 30 100、125 100、125 140 140 30 25 13 12 100 100 5 5 2006-10-26http:/ 应用电路 MZ72L MZ72AL MZ72BL60C7 9 12,18 27,30,3620 20 20 20110、220 220、240 220 220140、270 270、300 270 27020 20 15 10300I180rms 10 7.5 7 785 851.3_20 20 12 12_MZ73 MZ73B40C12 14 18 30 3630 2022027020 18 15 12 103002.5 2.5 1.5 1 1_10012MZ73L MZ73BL60C3 5 7 9 12,18 27,30,3630 30 20 20 20 20100、125 100、125 110、220 220 220 220140 140 140、270 270 270 27030 25 20 20 15 10300I180rms 4 1.5 2.5 2.5 2.5 2.5100 100 85 851.31005 5 20 20 12 12_MZ7540C10 14 18 20 3030 20100 220 220 220140 270 270 27012 18 15 12 1230010 6.5 6.5 6.5 6.5_12MZ75L60C3 5 7 9 10 14,18,2020 30100、125 100、125 110、220 220 110 220140 140 140、270 270 140 27030 25 20 20 12 12300I180rms 18 18 10 10 8 7100 100 85 851.3_5 5 20 20 12 12_ 半衰期曲线 电流峰值比率 外型尺寸（单位mm）使用注意事项 1.MZ7型正温度系数热敏电阻器是根据特定的用途设计制造的。因此，只能使用于规定的场合。2.MZ7型正温度系数热敏电阻器应在规定的标准条件下使用，否则，由于使用不当，将导致产品性能下降，甚至损坏失效。（1）使用时，工作电压、电流的选择不得超过参数表的规定；（2）请勿在腐蚀性、挥发性、易燃性、还原性气氛环境和靠近水、盐、油的场合以及真空、低气压、高气压条件下使 用。MZ7型正温度系数热敏电阻器应在-10C-+40C温度内，相对湿度低于80%的条件下贮存，并避免温度骤变，阳光直射 ，腐蚀气氛、粉尘环境以及机械力的破坏。页码，6/6自动消磁用PTC热敏电阻器
