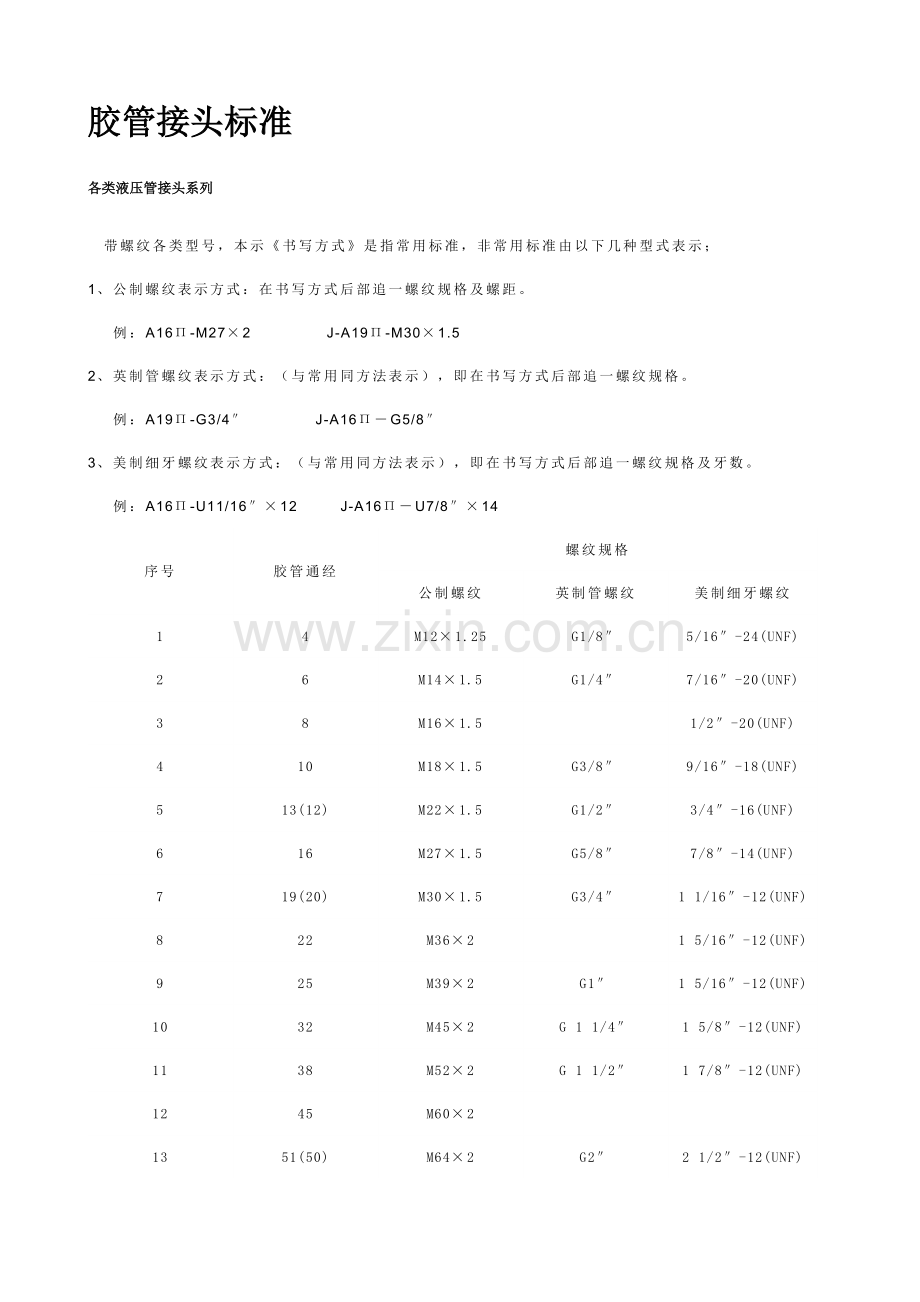

胶管接头标准.doc

胶管接头标准
各类液压管接头系列

 带螺纹各类型号，本示《书写方式》是指常用标准，非常用标准由以下几种型式表示；
1、公制螺纹表示方式：在书写方式后部追一螺纹规格及螺距。
　 例：A16Π-M27×2　　　　　J-A19Π-M30×1.5
2、英制管螺纹表示方式：（与常用同方法表示），即在书写方式后部追一螺纹规格。
　 例：A19Π-G3/4″　　　 　J-A16Π－G5/8″
3、美制细牙螺纹表示方式：（与常用同方法表示），即在书写方式后部追一螺纹规格及牙数。
　 例：A16Π-U11/16″×12 　　 J-A16Π－U7/8″×14
序号
胶管通经
螺纹规格
公制螺纹
英制管螺纹
美制细牙螺纹
1
4
M12×1.25
G1/8″
5/16″-24(UNF)
2
6
M14×1.5
G1/4″
7/16″-20(UNF)
3
8
M16×1.5

1/2″-20(UNF)
4
10
M18×1.5
G3/8″
9/16″-18(UNF)
5
13(12)
M22×1.5
G1/2″
3/4″-16(UNF)
6
16
M27×1.5
G5/8″
7/8″-14(UNF)
7
19(20)
M30×1.5
G3/4″
1 1/16″-12(UNF)
8
22
M36×2

1 5/16″-12(UNF)
9
25
M39×2
G1″
1 5/16″-12(UNF)
10
32
M45×2
G 1 1/4″
1 5/8″-12(UNF)
11
38
M52×2
G 1 1/2″
1 7/8″-12(UNF)
12
45
M60×2

13
51(50)
M64×2
G2″
2 1/2″-12(UNF)
