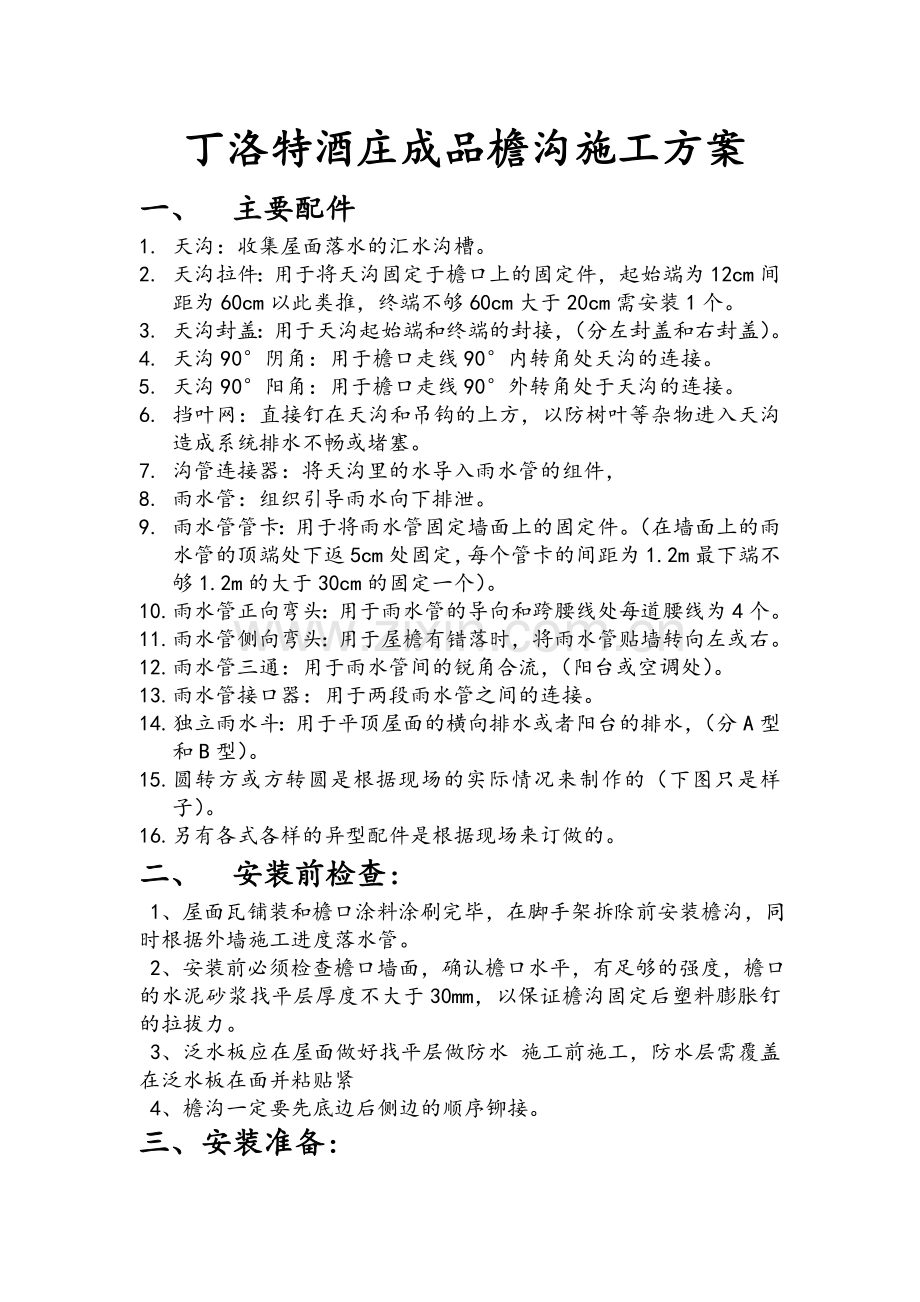

丁洛特酒庄成品檐沟施工方案
一、 主要配件
1. 天沟：收集屋面落水的汇水沟槽。
2. 天沟拉件：用于将天沟固定于檐口上的固定件，起始端为12cm间距为60cm以此类推，终端不够60cm大于20cm需安装1个。
3. 天沟封盖：用于天沟起始端和终端的封接，（分左封盖和右封盖）。
4. 天沟90°阴角：用于檐口走线90°内转角处天沟的连接。
5. 天沟90°阳角：用于檐口走线90°外转角处于天沟的连接。
6. 挡叶网：直接钉在天沟和吊钩的上方，以防树叶等杂物进入天沟造成系统排水不畅或堵塞。
7. 沟管连接器：将天沟里的水导入雨水管的组件，
8. 雨水管：组织引导雨水向下排泄。
9. 雨水管管卡：用于将雨水管固定墙面上的固定件。（在墙面上的雨水管的顶端处下返5cm处固定，每个管卡的间距为1.2m最下端不够1.2m的大于30cm的固定一个）。
10. 雨水管正向弯头：用于雨水管的导向和跨腰线处每道腰线为4个。
11. 雨水管侧向弯头：用于屋檐有错落时，将雨水管贴墙转向左或右。
12. 雨水管三通：用于雨水管间的锐角合流，（阳台或空调处）。
13. 雨水管接口器：用于两段雨水管之间的连接。
14. 独立雨水斗：用于平顶屋面的横向排水或者阳台的排水，（分A型和B型）。
15. 圆转方或方转圆是根据现场的实际情况来制作的（下图只是样子）。
16. 另有各式各样的异型配件是根据现场来订做的。
二、 安装前检查：
1、屋面瓦铺装和檐口涂料涂刷完毕，在脚手架拆除前安装檐沟，同时根据外墙施工进度落水管。
2、安装前必须检查檐口墙面，确认檐口水平，有足够的强度，檐口的水泥砂浆找平层厚度不大于30mm，以保证檐沟固定后塑料膨胀钉的拉拔力。
3、泛水板应在屋面做好找平层做防水 施工前施工，防水层需覆盖在泛水板在面并粘贴紧
4、檐沟一定要先底边后侧边的顺序铆接。
三、安装准备：
 1、安装工具：
  1.1 锯铝机、冲击钻（8mm）、手电钻
  1.2 拉铆枪、拉铆钉（3.5mm）
  1.3 胶枪、中性硅酮耐候密封胶
  1.4 长嘴钳子、铁皮剪刀、墨线盒
四、安装条件：
1、屋面瓦铺装和檐口涂料涂刷完毕，在脚手架拆除前安装天沟；同时根据外墙施工进度安装下半部分落水管。
 2、待泛水板安装完毕后，在进行天沟的安装，泛水板一定要安装在自粘防水层下面。
  3、檐口水泥沙浆找平层厚度不大于3cm，以保证檐沟固定后塑料膨胀螺钉的的拉拔力   .
五、檐沟固定安装：
（一）檐沟的固定安装

说明：
1、 确定落水管位置、测量檐口长度
1.1 根据建筑设计、建筑外立面、屋面形状、及门窗的位置等因素选择合理的落水管位置。
1.2 测量房屋水泥檐口的长度，做好记录。
2、弹天沟安装线
2.1 天沟安装线即固定天沟的标准线，为保证天沟排水功能的正常，天沟必须向落水口方向倾斜。
2.2 在檐口下3cm处弹一水平辅助线。
2.3 根据落水管的位置，在檐口下方确定天沟安装最高点（此点距屋面瓦的距离根据屋面瓦选定，通常为3cm）.
2.4 从最高点向落水口方向每1m降低1mm的坡度弹天沟安装线，以此线为标准安装天沟。
3、组装天沟
3.1 檐沟组装图

3.3 根据屋面的形状及测量的檐口长度，进行分段天沟的裁切及焊接连接工作。
3.4在檐口的长度大于天沟长度时，需要焊接连接天沟。
3.4.1 檐沟焊接焊缝处用汽车自喷漆喷涂处理。
3.4.2 檐沟的连接端头制作切口，檐沟切口对接焊接处理。
4、连接转角处天沟

4.1 当有外转角时,天沟长度需考虑转角部分的长度。
4.2 每增加一个90°外转角，天沟比檐口长13cm; 每增加一个135°外转角，天沟比檐口长7cm;
4.3 裁切斜角，檐沟切口对接处焊接处理。
4.4 檐沟焊接焊缝处用汽车自喷漆喷涂处理。
5、制作落水口（同常规做法）：

5.1 檐沟裁切完毕，根据落水管的位置，确定落水口在分段天沟上的位置
5.2 在底边画出下水口的矩形，然后沿矩形对角线裁切。
5.3 把沿对角线分开的部分折向天沟外部，垂直天沟底，以便和落水管铆接。
6、组装封盖：

6.1 天沟裁切后，端头组装封板，封板对接处焊接处理。
6.2 封板焊接焊缝处用汽车自喷漆喷涂处理。
7、组装拉件：
7.1 根据天沟长度确定拉件数量，安装拉件。
7.2 第一个拉件距端头15cm。
7.3 在天沟方向上，两个拉件最大间距不大于6cm。
7.4 在天沟转角处、天沟连接处及落水口处加设一个拉件。
8、安装檐沟：
8.1 用冲击钻（φ8钻头）沿吊件导向孔穿透檐沟内壁在墙壁打孔，确保打入水泥层的深度不小于5cm。
8.2 用塑料涨栓把檐沟固定在檐口上，并使檐沟内壁上沿    与安装线平齐。
8.3 用冲击钻（φ8钻头）穿过吊件导向孔，钻出第二个膨胀孔，并固定吊件，依次安装。
8.4 如果檐口为实木结构，可使用弯型吊件，檐口无须打孔，可直接把螺钉穿透檐沟内壁，固定在檐口上。
8.5 如果檐口有外保温时，根据保温层的厚度加长塑料涨栓，确保进入水泥层的深度不小于5cm
六、落水管的安装：
1、弹落水管安装线
1.1 以落水口的中心在檐口的投影点为起点，挂线坠。弹落水管安装线，以确保垂直安装。
2、檐沟与落水管的连接（同常规做法）

2.1 根据檐口高度，把弯头或落水管，用三个铆钉分左、右两面铆接在制作好的落水口上。
3、安装管卡
3.1 在落水管安装线上确定管卡的位置，打膨胀孔，用塑料涨栓固定管卡。
3.2 管卡的间距为1.2m,尽量接近弯头；距地面300mm处设一个管卡
3.3 墙壁如有保温层，根据保温层的厚度加长涨栓，确保涨栓在水泥层中达到4cm的深度。
4、固定落水管
4.1落水管方管固定

4.2落水管圆管固定

4.3 把管卡两翼包围住落水管，用拉铆钉把管卡和落水管固定在一起。
5、落水管的连接
5.1落水管方管连接示意图

5.2落水管圆管连接示意图

5.3不用接口器的情况下要用长嘴钳子，把上面的落水管缩口插接,
5.4 上面的落水管插入下面的落水管，插接部分用接口器。
5.5 用拉铆钉固定,2个铆钉，在两个侧面固定，落水管连接处设置管卡.
七、挡叶网的安装方法：
1、将挡叶网搭在檐沟上方，使用铆接的方法固定，每隔1m处拉一个铆钉。
2、挡叶网搭接长度不小于5cm。
八、填充密封：
1、天沟安装完毕，檐沟与雨水管连接处打胶处理。
2、用胶枪将胶挤到需要密封的缝隙处，然后用手或刮板从一端开始延一个方向抹平。
3、胶的厚度不小于2mm、宽度在缝隙向两侧分别为1cm。拉铆钉必须用胶全部覆盖，范围在拉铆钉外围不小于0.5mm。
4、要保持密封处清洁无杂物。
5、用中性硅酮耐候密封胶。
6、密封胶要连续均匀，薄厚一致，光滑顺直。
九、常见情况及现场成品保护：
1、常见情况处理方法
1.1、腰线安装方法

1.2、露台、阳台排水处理

2、现场成品保护
2.1、工地安装时，为防止其他工种（如贴砖，石）在施工过程中损伤已安装的落水管，我们一般先只将天沟及二层的落水管安装好（约3米的高度），一层部分落水管待角手架拆除完毕后（即其他工种结束后），使用梯子安装即可。此种情况下，为防止下雨时从落水管流下的雨水污染墙面，须先在管口处加一弯头，将水流引离墙体方向
2.2、天沟或落水管某地方的表面有轻微划伤、掉漆现象时，可调配金属漆进行修补。
2.3、某段发生严重的磕碰，将此段切掉，然后重新进行插接、固定即可
十、注意事项：
1.安全，包括脚手架及踏板的稳定，检查用电工具及其线路是否有漏电现象，以便及时处理。
2.天沟搭接时向落水口方向顺坡搭接。
3.天沟长度超过3m时，不要在地面工作区连接，否则固定时发生变形。
