蒸发冷凝器参数.doc

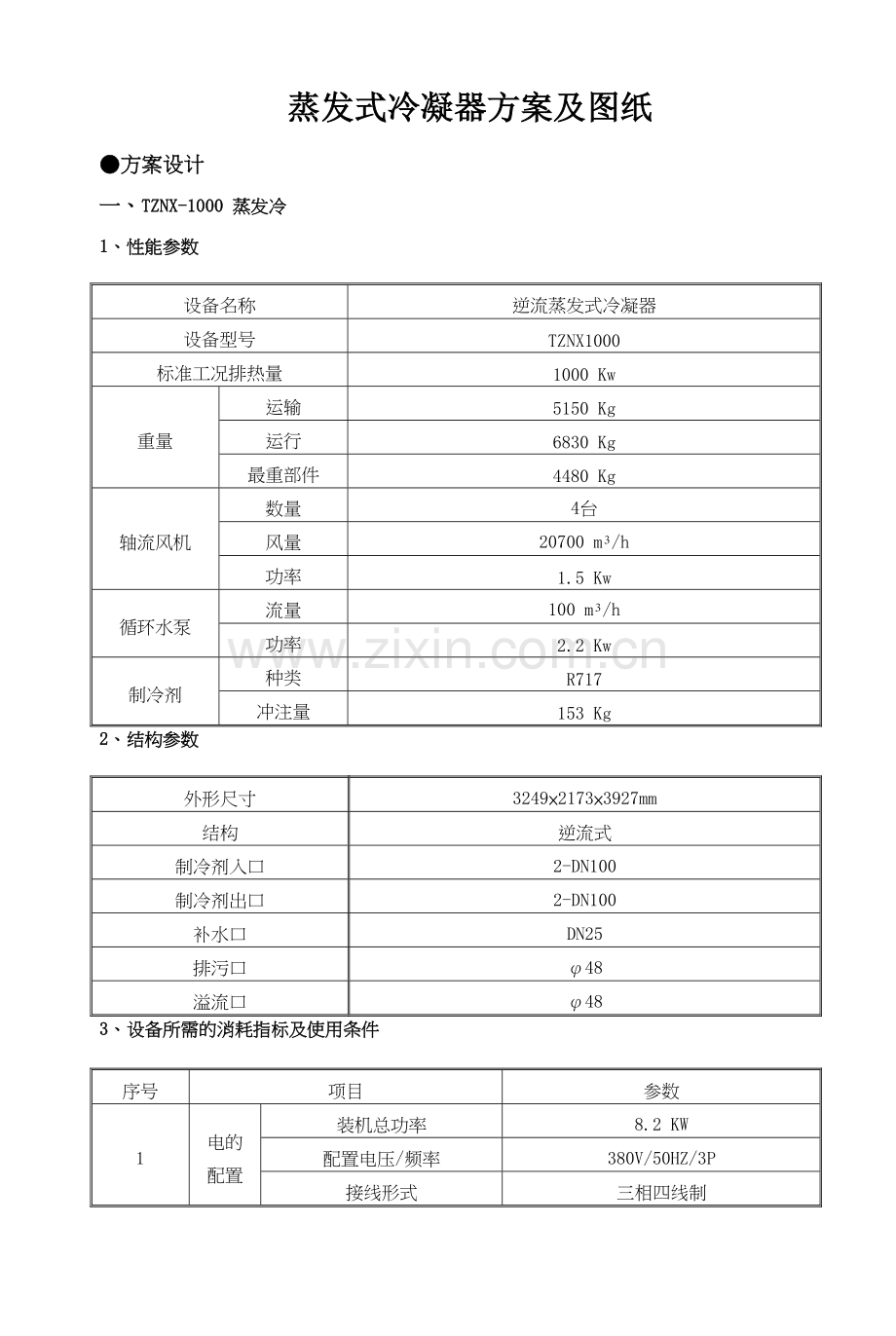

蒸发式冷凝器方案及图纸

●方案设计
一、TZNX-1000 蒸发冷
1、性能参数
设备名称
逆流蒸发式冷凝器
设备型号
TZNX1000
标准工况排热量
1000 Kw
重量
运输
5150 Kg
运行
6830 Kg
最重部件
4480 Kg
轴流风机
数量
4台
风量
20700 m³/h
功率
1.5 Kw
循环水泵
流量
100 m³/h
功率
2.2 Kw
制冷剂
种类
R717
冲注量
153 Kg
2、结构参数
外形尺寸
3249×2173×3927mm
结构
逆流式
制冷剂入口
2-DN100
制冷剂出口
2-DN100
补水口
DN25
排污口
φ48
溢流口
φ48

序号
项目
参数
1
电的
配置
装机总功率
8.2 KW
配置电压/频率
380V/50HZ/3P
接线形式
三相四线制
3、设备所需的消耗指标及使用条件

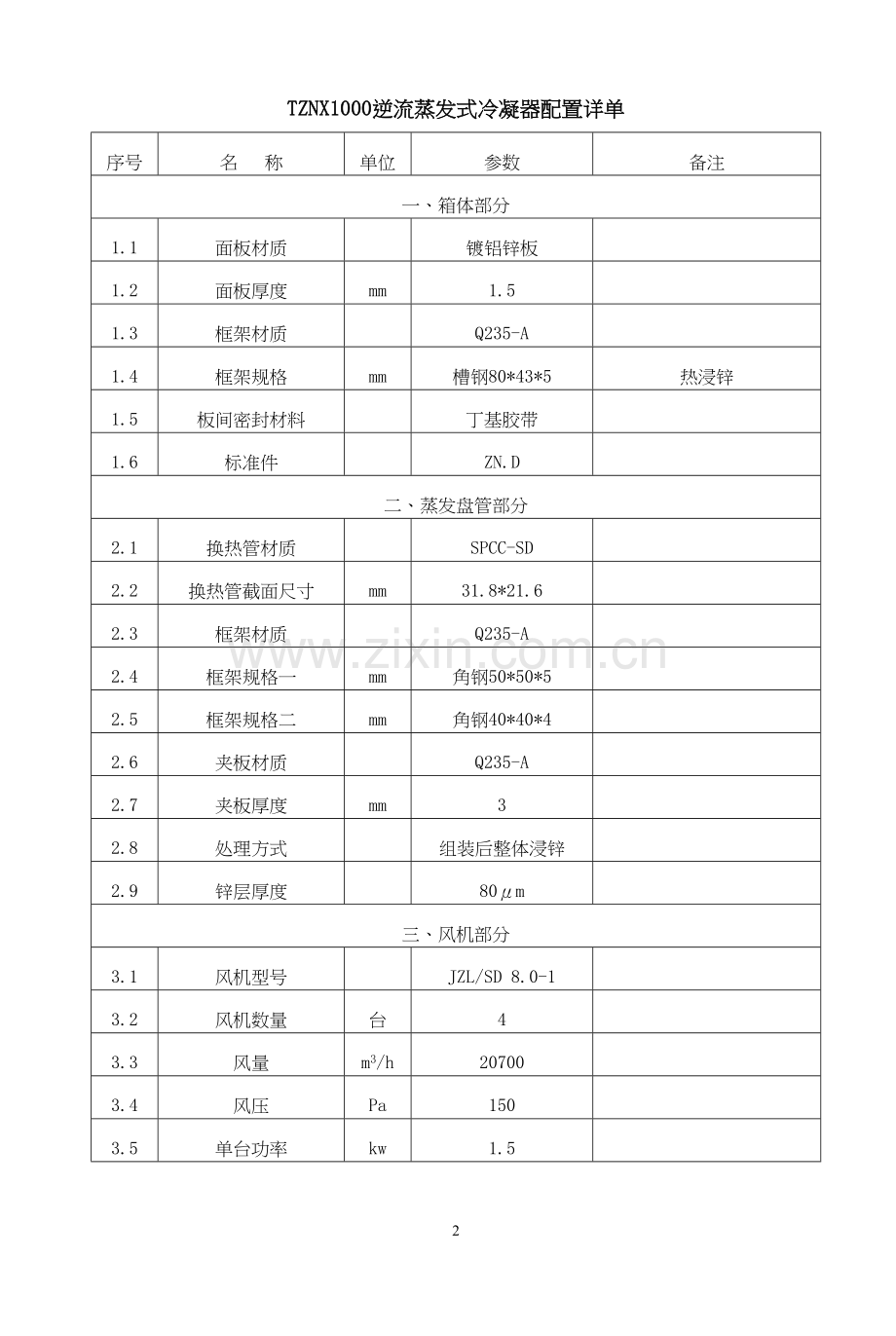

TZNX1000逆流蒸发式冷凝器配置详单
序号
名 称
单位
参数
备注
一、箱体部分
1.1
面板材质

镀铝锌板

1.2
面板厚度
mm
1.5

1.3
框架材质

Q235-A

1.4
框架规格
mm
槽钢80*43*5
热浸锌
1.5
板间密封材料

丁基胶带

1.6
标准件

ZN.D

二、蒸发盘管部分
2.1
换热管材质

SPCC-SD

2.2
换热管截面尺寸
mm
31.8*21.6

2.3
框架材质

Q235-A

2.4
框架规格一
mm
角钢50*50*5

2.5
框架规格二
mm
角钢40*40*4

2.6
夹板材质

Q235-A

2.7
夹板厚度
mm
3

2.8
处理方式

组装后整体浸锌

2.9
锌层厚度

80μm

三、风机部分
3.1
风机型号

JZL/SD 8.0-1

3.2
风机数量
台
4

3.3
风量
m3/h
20700

3.4
风压
Pa
150

3.5
单台功率
kw
1.5

3.6
风机叶轮材质

压铸铝

3.7
防护等级

IP55

3.8
绝缘等级

F

3.9
风机电动机的材质

铸铁喷塑

3.10
风机生产厂家

克莱特菲尔

四、循环水部分
4.1
水泵型号

100LP4-2.2
立式泵
4.2
水泵扬程
m
5

4.3
水泵流量
m3/h
100

4.4
水泵功率
Kw
2.2

4.5
水泵生产厂家

荏本

4.6
水泵电机

西门子

4.7
水泵滤网材质

不锈钢

4.8
浮球阀材质

不锈钢

4.9
喷淋水管材质

UPVC

4.10
提篮水嘴材质

PVC

4.11
提篮水嘴规格

φ28

4.12
收水器材质

PVC

蒸发式冷凝器图纸
