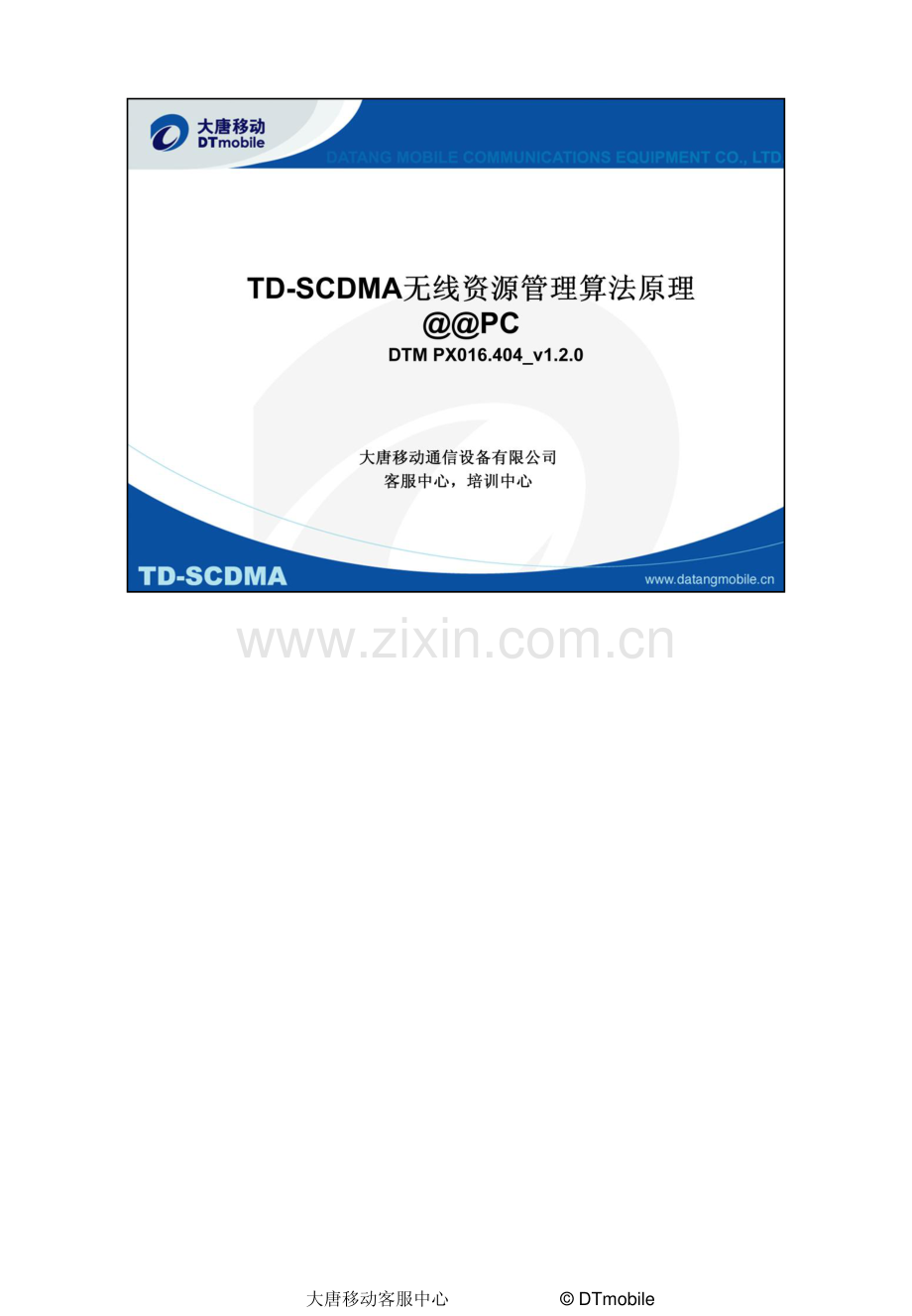

DTM.PX.016.404-TD-SCDMA无线资源管理算法原理@@PC_V1.2.0.pdf

大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile在移动上行通信过程中，如果小区中的所有用户均以相同的功率发射，则靠近基站的移动台到达基站的信号强，远离基站的移动台到达基站的信号弱，导致强信号掩盖弱信号的“远近效应”，CDMA系统是在一个小区中多个用户同一时刻共同使用同一频率，所以“远近效应”更加突出。为了克服CDMA 系统的“远近效应”，需要对移动台进行功率控制策略。同时在下行通信过程中，处于小区边缘的移动台受到其他相邻小区的干扰，导致接收信号恶化，这就是“角效应”。为了克服“角效应”需要对基站实行功率控制。因此，通过调整功率，保证上下行链路的质量减小远近效应对抗阴影衰落和快速衰落使网络干扰最小化，从而减少小区间干扰水平，提高网络容量和质量减少UE和基站的发射功率大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile小区内单个频点上下行时隙（业务时隙）最大功率为Max Trans Power（小区最大发射功率）,SCCPCH的个数为N_SCCPCH.(1)Max Trans Power P_TX+10log10(N_ANTE)。如果设置的“Max Trans Power”=“P_TX+10log10(N_ANTE)-10Log频点数”时，基站开启开启功率池。大唐移动客服中心 DTmobile大唐移动客服中心 DTmobileTS0各信道功率，采用码道均分的原则TS0中公共信道所占的码 道数目为N_SCCPCH+3(PICH与SCCPCH时分复用)。TS0中公共信道功率之和 P_TX+10log10(N_ANTE)DwPCH功率一般情况下,DWPCH的功率设置为高于PCCPCH功率3dB,且DWPCH与P-CCPCH功率之差不能超过3dB,其中,PCCPCH的功率为2码道功率,当PCCPCH功率加3dB超过Max Trans Power时则DWPCH的功率设置为Max Trans Power。大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile最大允许下行功率:此参数的配置与业务属性和小区覆盖有关系有关,可针对不同的业务分别配置,同时需参考网络侧的最大发射功率。大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile在TD-SCDMA系统中，开环功控主要用于随机接入过程，为了粗略补偿路径损耗和阴影、拐角等效应带来的功率变化。移动台（或基站）根据下行链路（或上行链路）接收到的信号质量，对信道衰落情况进行估计，从而对发送功率进行调整。使基站（或所有移动台）收到的所有移动台(或基站)的信号功率或SIR基本相等，以有效克服“远近效应”。另外，在TD-SCDMA系统中可以用开环功控辅助内环快速功控的方式来提高系统功率控制性能。大唐移动客服中心 DTmobile即把下行链路损耗等同于上行的链路损耗，然后用来预测估算上行的发射功率。其中：（I+N0）上行的干扰加噪声，（SIR）des是上行的期望接收信噪比，是考虑某些情况下（比如阴影和快速移动）信道质量恶化而设置的安全裕度。大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobilePRXPRACH,des该值由FPACH参数配置。该值的设定需要基于特定PRACH上，测量到的干扰等级，以及该信道上需要的SIR值来确定。大唐移动客服中心 DTmobile其中IPDPCH为噪声加干扰功率，通过NodeB向RNC发测量报告“时隙ISCP”获得。如果不支持ISCP上报，可以通过OMC_R配置，但不建议使用OMC_R配置。是否采用基于路损分配方式0-No,1Yes当该参数设置为关闭时,Init Dl Power按照“初始下行功率分配方式”来配置;当该参数设置为打开时,在小区建立时,若UE在RRC连接建立请求、小区更新和测量报告中上报MeasOnRach信息,则通过获取小区的PCCPCH RSCP(原小区或目标小区)来计算Init Dl Power。若获取不到小区的PCCPCH RSCP(原小区或目标小区),则按上一参数“初始下行功率分配方式”来获取Init Dl Power大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile采用基于路损分配初始下行功率:该值仅在采用基于路损分配初始下行功率时使用单位:dBm步长:1dB对于语音用户,下行期望接收功率小于等于终端接收灵敏度(108)人体损耗(3)阴影衰落余量(5.4)-快衰落余量(3)-干扰余量(5.2)=91.4具体取值仅作参考,根据网络设计指标和设备性能调整大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile外环功率控制根据链路的方向分为上行外环功率控制和下行外环功率控制。上行外环功率控制的主要功能是RNC根据上行链路接收到的质量测量报告中的BER或者BLER测量值与设定的BER或者BLER目标值进行比较的结果，实时地调整上行闭环快速功率控制的SIR目标值。下行外环功率控制的过程与原理与上行外环功率控制类似，UE根据接收信号BLER的测量值与设定的BLER目标值的比较结果，来调整下行链路快速闭环功率控制的SIR目标值。大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile内环功率控制是基于检测接收机端的接收信噪比来进行发射功率调整的，内环功率控制也分为上行和下行。上行内环功率控制是由基站协助UE，对UE的发射功率做出调整,从而使移动台始终保持最理想的发射功率。基站每隔一定的时间检测一次解调后的上行业务信道的SIR，然后与期望值(即SIR target)进行比较，若高于目标值则发送一个降低发射功率的指令；反之，则发送一个增加发射功率的指令。下行功率控制是由基站根据UE提供的测量报告，调整对每个UE的发射功率。其目的是对路径衰落小的UE分配相对较小的下行功率，而对那些比较远的和解调后信噪比比较低的UE分配相对较大的发射功率。大唐移动客服中心 DTmobile环功率控制是基于检测接收机端的接收信噪比来进行发射功率调整的，内环功率控制也分为上行和下行。上行内环功率控制是由基站协助UE，对UE的发射功率做出调整,从而使移动台始终保持最理想的发射功率。基站每隔一定的时间检测一次解调后的上行业务信道的SIR，然后与期望值(即SIR target)进行比较，若高于目标值则发送一个降低发射功率的指令；反之，则发送一个增加发射功率的指令。下行功率控制是由基站根据UE提供的测量报告，调整对每个UE的发射功率。其目的是对路径衰落小的UE分配相对较小的下行功率，而对那些比较远的和解调后信噪比比较低的UE分配相对较大的发射功率。大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile大唐移动客服中心 DTmobile DTmobile第55页
