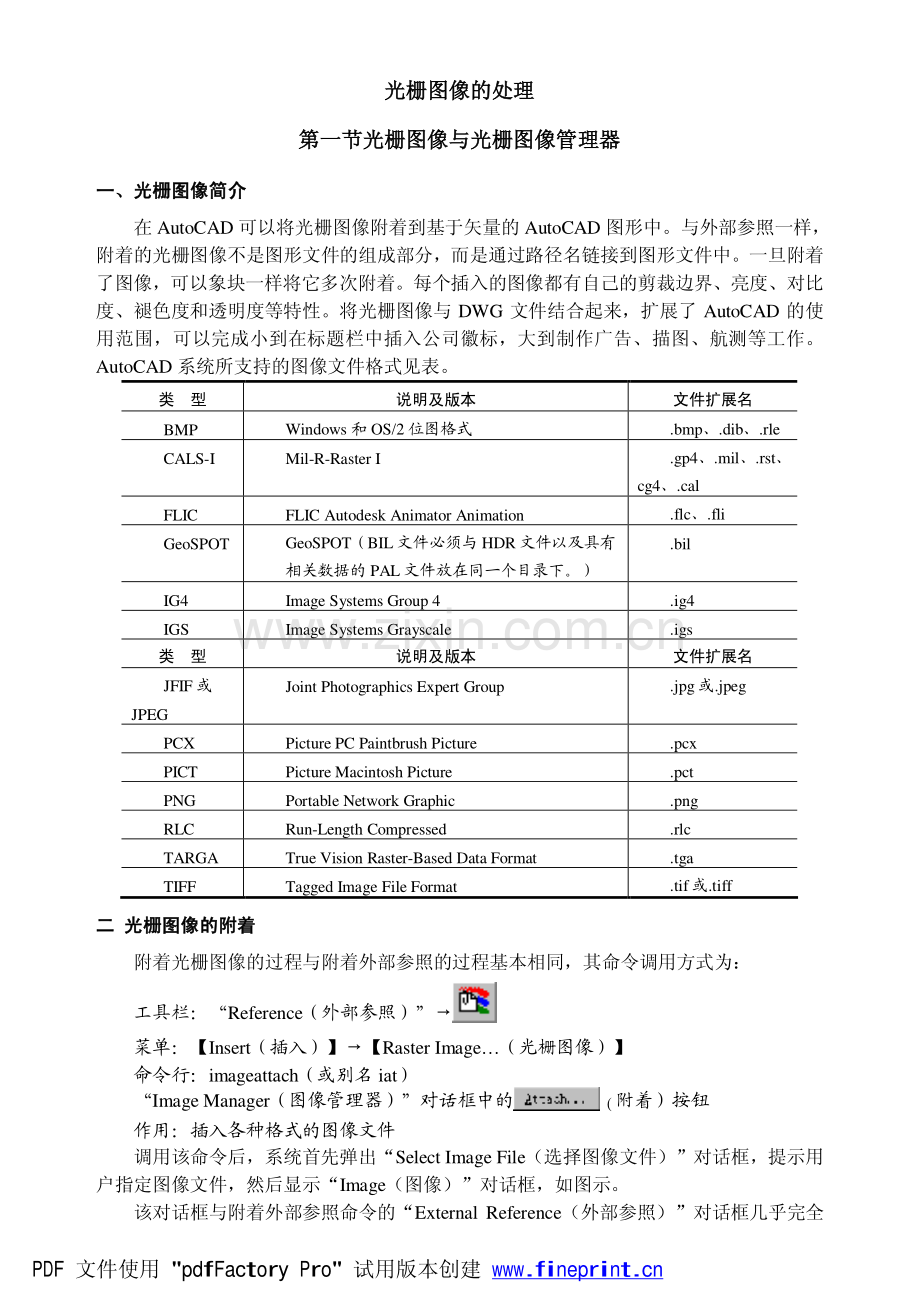

光栅图像的处理光栅图像的处理 第一节光栅图像与光栅图像管理器第一节光栅图像与光栅图像管理器 一、光栅图像简介一、光栅图像简介 在 AutoCAD 可以将光栅图像附着到基于矢量的 AutoCAD 图形中。与外部参照一样,附着的光栅图像不是图形文件的组成部分,而是通过路径名链接到图形文件中。一旦附着了图像,可以象块一样将它多次附着。每个插入的图像都有自己的剪裁边界、亮度、对比度、褪色度和透明度等特性。将光栅图像与 DWG 文件结合起来,扩展了 AutoCAD 的使用范围,可以完成小到在标题栏中插入公司徽标,大到制作广告、描图、航测等工作。AutoCAD 系统所支持的图像文件格式见表。类 型 说明及版本 文件扩展名 BMP Windows 和 OS/2 位图格式.bmp、.dib、.rle CALS-I Mil-R-Raster I.gp4、.mil、.rst、cg4、.cal FLIC FLIC Autodesk Animator Animation.flc、.fli GeoSPOT GeoSPOT(BIL 文件必须与 HDR 文件以及具有相关数据的 PAL 文件放在同一个目录下。).bil IG4 Image Systems Group 4.ig4 IGS Image Systems Grayscale.igs 类 型 说明及版本 文件扩展名 JFIF 或JPEG Joint Photographics Expert Group.jpg 或.jpeg PCX Picture PC Paintbrush Picture.pcx PICT Picture Macintosh Picture.pct PNG Portable Network Graphic.png RLC Run-Length Compressed.rlc TARGA True Vision Raster-Based Data Format.tga TIFF Tagged Image File Format.tif 或.tiff 二二 光栅图像的附着光栅图像的附着 附着光栅图像的过程与附着外部参照的过程基本相同,其命令调用方式为:工具栏:“Reference(外部参照)”菜单:【Insert(插入)】【Raster Image(光栅图像)】命令行:imageattach(或别名 iat)“Image Manager(图像管理器)”对话框中的(附着)按钮 作用:插入各种格式的图像文件 调用该命令后,系统首先弹出“Select Image File(选择图像文件)”对话框,提示用户指定图像文件,然后显示“Image(图像)”对话框,如图示。该对话框与附着外部参照命令的“External Reference(外部参照)”对话框几乎完全 PDF 文件使用 pdfFactory Pro 试用版本创建 相同,唯一区别在于用户可单击(详细信息)按钮来显示图像文件的详细信息。(插入的过程与插入块的过程也很类似)三三 图像管理器图像管理器 同外部参照类型,AutoCAD 主要是通过图像管理器(Image Manager)管理图像的,其命令调用方式为:工具栏:“Reference(外部参照)”(或“Insert(插入)”)菜单:【Insert(插入)】【Image Manager(图像管理器)】快捷菜单:选择图像对象后单击右键,选择“Image(图像)”“Image Manager(图像管理器)”命令行:image(或别名 im)功能:控制了对光栅图像的定义和插入,用法与外部引用很相似。调用该命令后,系统将弹出“Image Manager(图像管理器)”对话框,如图 该对话框与“Xref Manager(外部参照管理器)”对话框几乎完全一样,功能也基本相同,唯一的区别在于用(详细信息)按钮取代了(绑定)按钮。单击 PDF 文件使用 pdfFactory Pro 试用版本创建 该按钮后,系统将弹出“Image File Details(图像文件细节)”对话框,用于显示所选图像的详细信息,包括图像名称、存储路径、文件生成日期及时间、文件大小和类型、颜色、色深、以像素描述的宽和高、分辨率、默认大小以及一个预览图像等,如图所示。在缺省的情况下,AutoCAD 将光栅图像的宽度视为 1 个绘图单位,需要调整光栅图像的放大系数,使之与矢量图形相适应。(在 R14 早期的中文版,如果在改变当前 AutoCAD 单位后插入图像的尺寸不跟着变化,可以从 AutoCAD 公司的中文网页上下载程序 ISM.ARX,将原有的同名程序替换掉即可)注:将光栅图像插入到当前图形红来,并可以指定位置、比例系数和转角等参数。光栅图像并不是当前图像的永久成员,它只是和当前图建立了链接关系,每次打开图时,临时打开光栅图像。说明 “image”命令具有相应的命令行形式“-image”。第二节第二节 光栅图像的处理光栅图像的处理 一一 图像的显示控制图像剪切命令(图像的显示控制图像剪切命令(imageclip)对于图像对象,用户同样可以定义剪裁边界来控制其显示范围。该命令的调用方式为:工具栏:“Reference 参照”菜单:【Modify(修改)】【Clip(裁剪)】【Image(图像)】快捷菜单:选定图像对象后单击右键,选择“Image(图像)”“Clip(裁剪)”命令行:imageclip(或别名 icl)功能:定义、编辑或删除与图像有光的剪切边界。调用该命令后,系统将提示用户选择图像对象,并给出如下选项:Select image to clip(选取要剪切的图像):Enter image clipping option ON/OFF/Delete/New boundary:输入图像剪裁选项 开(ON)/关(OFF)/删除(D)/新建边界(N):各选项含义与“xclip”命令相同,新边界:定义剪切边界;删除:删除剪切边界,重新显示整个图像;开:打开剪切边界显示开关;关:关闭剪切边界显示开关,显示整个的图像和边框。二二 调整图像设定图像调整(调整图像设定图像调整(imageadjust)功能:用户可对图像的亮度、对比度及褪色度等进行控制。命令的调用方式为:工具栏:“Reference 参照”菜单:【Modify(修改)】【Object(对象)】【Image(图像)】【Adjust PDF 文件使用 pdfFactory Pro 试用版本创建 (调整)】快捷菜单:选定图像对象后单击右键,选择“Image(图像)”“Adjust(调整)”命令行:imageadjust(或别名 iad)调用该命令后系统提示选择图像对象,弹出“Image Adjust(图像调整)”对话框,如图 用户在该对话框中可分别为图像的亮度(Brightness)、对比度(Contrast)及褪色度(Fade)等项进行调整。如果单击(重置)按钮可将亮度、对比度及褪色度相应设置为默认值 50、50、0。三三 调整图像的显示质量图像质量(调整图像的显示质量图像质量(imagequality)功能:在 AutoCAD 中用户可以控制显示图像的质量(注意:图像质量可以设置它的显示精度是草图质量或高质量,但在绘图输出时它们都是高质量的)。工具栏:“Reference 参照”菜单:【Modify(修改)】【Object(对象)】【Image(图像)】【Quality(质量)】命令行:imagequality 调用该命令后,系统将提示:Enter image quality setting High/Draft:输入图像质量设置 高(H)/草稿(D):其中,“High(高)”选项会在屏幕上显示一个高质量的图像;而“Draft(草图)”选项将显示一个低质量的图像。四四 控制图像文件的透明度图像透明(控制图像文件的透明度图像透明(transparency)功能:有些图像如 photoshop 软件的 GIF 格式的图像底色可以设置成透明的。AutoCAD可识别透明像素,以使图形能透过那些像素显示在屏幕上。当光栅图像与矢量图形混合使用时,往往要用到该功能。工具栏:“Reference 参照”菜单:【Modify(修改)】【Object(对象)】【Image(图像)】【Transparency(透明度)】快捷菜单:选定图像对象后单击右键,选择 Image(图像)Transparency(透明度)命令行:transparency 调用该命令后,系统提示用户选择一个或多个图像对象,并提示:Select image(s)(选择图像):Enter transparency mode ON/OFF:PDF 文件使用 pdfFactory Pro 试用版本创建 输入透明模式 开(ON)/关(OFF):其中,“ON(开)”选项将打开透明方式,图像下的对象是可见的;而“OFF(关)”选项将关闭透明,图像下的对象是不可见的。五五 控制图像边框的可见性图形边框命令(控制图像边框的可见性图形边框命令(imageframe)功能:用户可控制图像边框是在屏幕上显示还是在视图中隐藏,当图像的边框不显示时,无法选择图像,当然更不能用 MOVE、COPY 等命令来编辑图像。该命令调用方式为:工具栏:“Reference 参照”菜单:【Modify(修改)】【Object(对象)】【Image(图像)】【Frame(边框)】命令行:imageframe 调用该命令后,系统提示如下:Enter image frame setting ON/OFF:输入图像边框设置 开(ON)/关(OFF)其中,“ON(开)”选项将显示图像周围的边框;而“OFF(关)”选项将不显示图像周围的边框。注意 由于通常是通过单击图像边框来选择该图像的,因此,将 IMAGEFRAME 设置为“OFF(关)”,将禁止选择图像。六六 图像编辑图像编辑 AutoCAD 对待图像,有些方面与图形对象相似,可以用 GRIP 点对图像进行编辑,如果图像的图框打开的话,可以用作 TRIM 的剪切边,可作 COPY、ARRAY。当然还可以MOVE、ROTATE、ALIGN 来改变图像的位置。图像还能作 SCALE,如果作 STRETCH,效果与 SCALE 一样。五五 光栅图像与矢量图形的混合使用光栅图像与矢量图形的混合使用 当光栅图像与矢量图像混合使用时,首先插入时要注意它的插入点、比例系数和转角,使之与矢量图相适应,当然在插入后,仍然可以用 MOVE、ROTATE、SCALE 对光栅图像进行修改。除此之外,还要考虑透明度。如果光栅图像作为背景一般都要打开透明开关。和实心填充一样,光栅图像需要设置将来的显示次序。如果光栅图像作为背景,应该先插入在图中,然后再在上面绘制矢量图形。如果显示的次序不对,可以用 DRAWORDER命令调整显示的次序。该命令调用方式为:工具栏:“修改工具条”;菜单:工具显示顺序;命令行:draworder 当使用了该命令后显示的速度会减慢,文件的大小会增加。对有些命令 draworder 不起作用,如 PSOUT,它只考虑生成的次序,所以建议在混合图像和图形前,先考虑好生成的次序。第三节第三节 插入其他的图形文件插入其他的图形文件 用户在 AutoCAD 图形环境中还可以输入 3D Studio 文件、ACIS 文件、特殊编码的二进制文件、Windows 图元文件、封装 PostScript 文件等图形文件。通过“插入”下拉菜单项可以实现这些操作(过程与插入光栅类似,不再介绍)PDF 文件使用 pdfFactory Pro 试用版本创建
