电梯的常见故障及其排除

一、电梯故障的分析
电梯类型繁多，其电梯梯型不同，故障也多有不同，各种各样，但故障本质有诸多相同之处。
1.电梯机械系统的常见故障分析
电梯机械系统的故障在电梯全部故障中所占的比重比较少，但是一旦发生故障，可能会造成长时间的停机待修或电气故障甚至会造成严重设备和人身事故。进一步减少电梯机械系统故障是维修人员努力争取的目标。
（1）由于润滑不良或润滑系统的故障造成部件传动部位发热烧伤和抱轴，造成滚动或滑动部位的零部件损坏而被迫停机修理。
（2）由于没有开展日常检查保养，未能及时检查发现部件的传动、滚动和滑动部件中有关机件的磨损程度和磨损情况，没能根据各机件磨损程度进行正确的修复，而造成零部件损坏被迫停机修理。
（3）由于电梯在运行过程中振动造成紧固螺栓松动，使零部件产生位移，失去原有精度，而不能及时修复，造成磨、碰、撞坏机件被迫停机修理。
（4）由于电梯平衡系数与标准相差太远而造成过载电梯轿厢蹲底或冲顶，冲顶时限速器和安全钳动作而迫使电梯停止运行，等待修理。
2.电梯电气系统的故障分析
电梯故障绝大多数是电气控制系统的故障。电气控制系统故障比较多的原因是多方面的，主要原因是电气元件质量和维修保养不合格。电气系统的故障大致可以分为两类：
（1）电气回路发生的断路故障

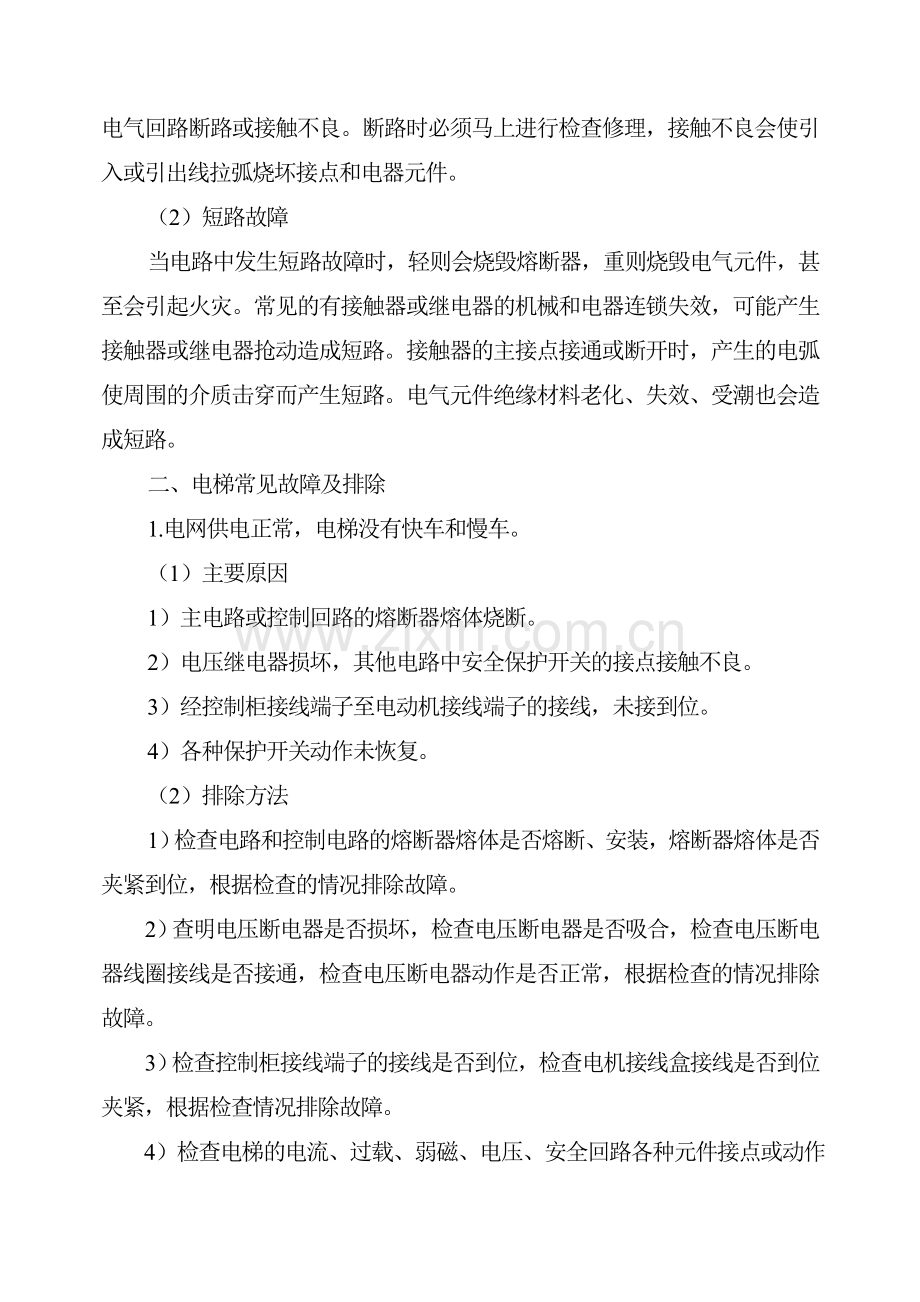

电路中往往会发现电气元件入线和出线的压接螺钉松动或焊点虚焊造成电气回路断路或接触不良。断路时必须马上进行检查修理，接触不良会使引入或引出线拉弧烧坏接点和电器元件。
（2）短路故障
当电路中发生短路故障时，轻则会烧毁熔断器，重则烧毁电气元件，甚至会引起火灾。常见的有接触器或继电器的机械和电器连锁失效，可能产生接触器或继电器抢动造成短路。接触器的主接点接通或断开时，产生的电弧使周围的介质击穿而产生短路。电气元件绝缘材料老化、失效、受潮也会造成短路。
二、电梯常见故障及排除
1.电网供电正常，电梯没有快车和慢车。
（1）主要原因
1）主电路或控制回路的熔断器熔体烧断。
2）电压继电器损坏，其他电路中安全保护开关的接点接触不良。
3）经控制柜接线端子至电动机接线端子的接线，未接到位。
4）各种保护开关动作未恢复。
（2）排除方法
1）检查电路和控制电路的熔断器熔体是否熔断、安装，熔断器熔体是否夹紧到位，根据检查的情况排除故障。
2）查明电压断电器是否损坏，检查电压断电器是否吸合，检查电压断电器线圈接线是否接通，检查电压断电器动作是否正常，根据检查的情况排除故障。
3）检查控制柜接线端子的接线是否到位，检查电机接线盒接线是否到位夹紧，根据检查情况排除故障。
4）检查电梯的电流、过载、弱磁、电压、安全回路各种元件接点或动作是否不正常，根据检查情况排除故障。
2．电梯下行正常，上行无快车。
（1）主要原因
1）上行第一、第二限位开关接线不实，开关接点接触不良或损坏。
2）上行控制接触器、断电器不吸合或损坏。
3）控制回路接线松动活脱落。
（2）排除方法
1）将线位开关接点的接线接实，更换限位开关的接点，更换限位开关。
2）将下行控制接触器断电器线圈的接线接实，更换接触器断电器。
3）将控制回路松动或脱落的接线接好。
3.电梯轿厢到平层位置不停车。
（1）主要原因
1）上、下平层感应器的干簧管接点接触不良，隔磁板或感应器相对位置尺寸不符合标准要求，感应器接线不良。
2）上、下平层感应器损坏。
3）控制回路出现故障。
4）上、下方向接触器不复位。
（2）排除方法
1）将干簧管接点接好，将感应器调整好，调整隔磁板或感应器的尺寸。
2）更换平层感应器。
3）排除控制回路的故障。
4）调整上、下方向接触器。
4.轿厢运行到所选楼层不换速。
（1）主要原因
1）所选楼层换速感应器接线不良或损坏。
2）换速感应器与感应板位置尺寸不符合标准要求。
3）控制回路存在故障。
4）快速接触器不复位。
（2）排除方法
1）更换感应器或将感应器接线接好。
2）调整感应器与感应板的位置尺寸，使其符合标准。
3）检查控制回路，排除控制回路故障。
4）调整快速接触器。
5.电梯有慢车没快车。
（1）主要原因
1）轿门、某层门的层门电锁开关接点接触不良或损坏。
2）上、下运行控制继电器、快速接触器损坏。
3）控制回路有故障。
（2）排除方法
1）调整修理层门及轿厢电锁接点或更换接点。
2）更换上、下行控制继电器或接触器。
3）检查控制回路，排除控制回路故障。
6.轿厢运行未到换速点突然换速停车。
（1）主要原因
1）开门刀与层门锁滚轮碰撞。
2）开门刀层门锁调整不当。
（2）排除方法
1）调整开门刀或层门锁滚轮。
2）调整开门刀或层门锁滚轮。
7.轿厢平层准确度误差过大。
（1）主要原因
1）轿厢超负荷。
2）制动器未完全打开或调整不当。
3）平层感应器与隔磁板位置尺寸发生变化。
4）制动力矩调整不当。
（2）排除方法
1）严禁超负荷运行。
2）调整制动器，使其间符合标准要求。
3）调整平层传感器与隔磁板位置尺寸。
4）调整制动力矩。
8.电梯运行时轿厢内有异常的噪声和振动。
（1）主要原因
1）导靴轴承磨损严重。
2）导靴靴衬磨损严重。
3）传感器与隔磁板有碰撞现象。
4）反绳轮、导向轮轴承与轴套润滑不良。
5）导轨润滑不良。
6）门刀与层门锁滚轮、层门地坎碰撞。
7）随行电缆刮导轨支架。
8）曳引钢丝绳张力调整不良。
9）补偿链蹭导向装置或底坑地面。
（2）排除方法
1）更换导靴轴承。
2）更换导靴靴衬。
3）调整感应器与隔磁板位置尺寸。
4）润滑反绳轮、导向轮轴承。
5）润滑导轨。
6）调整门刀与层门锁滚轮、门刀与层门地坑间隙。
7）调整或重新捆绑电缆。
8）调整曳引钢丝绳张力。
9）提升补偿链或调整导向装置。
9.选层记忆并关门后电梯不能启动运行。
（1）主要原因
1）层轿门电联锁开关接触不良或损坏。
2）制动器抱闸未能松开。
3）电源电压过低。
4）电源断相。
（2）排除方法
1）修复或更换层轿门联锁开关。
2）调整制动器使其松闸。
3）待电源电压正常后再投入运行。
4）修复断相。
10.电梯启动困难或运行速度明显降低。
（1）主要原因
1）电源电压过低或断相。
2）电动机滚动轴承润滑不良。
3）曳引机减速器润滑不良。
4）制动器抱闸未松开。
（2）排除方法
1）检查修复。
2）补油、清洗、更换润滑油。
3）补油或更换润滑油。
4）调整制动器。
11.开门、关门过程中门扇抖动、有卡阻现象。
（1）主要原因
1）踏板滑槽内有异物阻塞。
2）吊门滚轮的偏心轮松动，与上坎的间隙过大或过小。
3）吊门滚轮与门扇连接螺栓松动或滚轮严重磨损。
4）吊门滚轮滑道变形或门板变形。
（2）排除方法
1）清扫踏板滑槽内异物。
2）修复调整。
3）调整或更换吊门滚轮。
4）修复滑道门板。
12.直流门机开、关门过程中冲击声过大。
（1）主要原因
1）开、关门限位电阻调整不当。
2）开、关门限速电阻调整不当或调整环接触不良。
（2）排除方法
1）调整限位电阻位置。
2）调整电阻环位置或者调整电阻环接触压力。
13.电梯到达平层位置不能开门。
（1）主要原因
1）开关门电路熔断器熔体熔断。
2）开关门限位开关接点接触不良或损坏。
3）提前开门传感器插头接触不良，脱落或损坏。
4）开门继电器损坏或其控制电路有故障。
5）开门机传动带脱落或断裂。
（2）排除方法
1）更换熔断器的熔体。
2）更换或修复限位开关。
3）更换或修复传感器插头。
4）更换继电器、修复控制电路故障。
5）调整或更换开门机皮带。
14.按关门按钮不能自动关门。
（1）主要原因
1）开关门电路的熔断器熔体熔断。
2）关门继电器损坏或其控制回路有故障。
3）关门第一限位开关的接点接触不良或损坏。
4）安全触板未复位或开关损坏。
5）光电保护装置有故障。
（2）排除方法
1）更换熔断器熔体。
2）更换继电器或检查电路故障并修复。
3）更换限位开关。
4）调整安全触板或更换安全触板开关。
5）修复或更换门光电保护装置。
15.使用层门钥匙将层门打开，合上照明及运行电源开关，进行自动运行操作时，无自保持，几秒后所有信号全部熄灭。
（1）可能原因
1）安全回路动作或因某种原因引起过电源保护动作或控制回路保险丝烧断。
2）稳压电源不符合要求。
（2）排除方法
1）检查安全控制回路内各开关的动作情况（如紧急救生窗、限速器等开关）。查找原因后更换损坏开关或恢复电源保险丝。
2）检查排除。
16.在基站将钥匙开关接通电源，电梯不开门。
（1）可能原因
1）控制回路的保险丝烧断。
2）钥匙开关接点接触不良或折断。
3）开门用控制断电器损坏或触点接触不良。
（2）排除方法
1）更换保险丝并查找原因。
2）如接触不良，可用无水酒精清洗，并调整接点弹簧片或更换。
3）清洁并修复触点或更换新断电器。
17.按下轿厢内选目的层按钮，无信号显示。
（1）可能原因
1）电梯处于“检修”运行状态，或自动运行断电器触点不良。
2）内选目的层按钮接触不良，或灯泡烧坏。
3）选层断电器无电或断线。
（2）排除方法
1）恢复电梯为自动运行状态，或清洁自动运行继电器，损坏时要更换。
2）排除接触不良或更换灯泡。
3）查出选层电路断电处，或更换继电器线圈。
18.有选层信号，但方向指示灯不亮，电梯不运行。
（1）可能原因
1）信号灯接触不良或烧坏。
2）选层器上自动定向触头不良，使方向继电器常开接点接触不良，使方向继电器不吸合。
3）选层继电器常开接点接触不良，使方向继电器不能吸合。
（2）排除方法
1）排除接触不良或更换灯泡。
2）用万用表检查或用电线短接的办法测定并调整修复。
3）修复并调整。
19.按下关门按钮后不关门或轿门打开后抖动。
（1）可能原因
1）关门按钮接点接触不良或损坏。
2）安全触板微动开关误动作引起。
3）门变形或地坎槽内有垃圾，门未开全。
4）关门继电器出现故障或损坏。
5）门机皮带松动、打滑或传动机构有卡阻故障。
6）门电机损坏或有关线路送脱、断路。
（2）排除方法
1）用导线短接法检查确认，然后修复。
2）调整微动开关簧片角度。
3）调整门或清理垃圾
4）检查电路断点或更换继电器。
5）张紧皮带或调整传动机构。
6）检查碳刷磨损情况，检查和测量电机是否损坏，线路是否畅通。
20.有选层定向信号，电梯关门后仍不启动。
（1）可能原因
1）门锁微动开关或电气接点没有接通，门锁继电器未吸合。
2）关门行程开关未接通。
（2）排除方法
1）以检修速度运行，检查各层门锁及轿门锁开关接触情况，如有损坏，则应更换。
2）调整行程开关位置及角度。
21.轿厢启动困难。
（1）可能原因
1）电源、电压过低或断相。
2）制动器抱闸未松开。
3）直流电梯的励磁装置有故障。
4）曳引电动机滚动轴承润滑不良。
5）曳引机减速器润滑不良。
（2）排除方法
1）检查并修复。
2）调整制动器。
3）检查并修复。
4）补油或清洗更换润滑油脂。
5）补油或更换润滑油。
22.开关门时有异常声响、门扇震动或跳动。
（1）可能原因
1）地坎槽内有异物或积尘太多。
2）吊门滚轮磨损严重、过紧或导轨不平、偏斜。
（2）排除方法
1）清扫槽内卡阻物或异物。
2）调整或更换滚轮，修复门导轨。
23.安全触板不起作用。
（1）可能原因
1）触板微动开关故障，触点不动作。
2）安全触板接线短路或断路
3）安全触板继电器损坏。
4）机械传动机构损坏或卡阻。
（2）排除方法
1）调整动作角度或更换开关。
2）检查线路，排除短路或断路点。
3）修复或更换。
4）调整传动机构，检查各轴承动作是否灵活。
24.厅、轿门未关，但能选层启动运行。
（1）可能原因
1）门锁继电器误动作或损坏，门锁开关接点粘连。
2）门锁连接线被层门挤压，造成短路。
（2）排除方法
1）调整或更换门锁继电器和门锁开关。
2）检查线路，排除短路点。
25.轿厢到站平层不能。
（1）可能原因
1）上、下平层传感器的干簧管接点接触不良或隔磁板与传感器的相对位置参数尺寸调整不良。
2）上、下平层继电器损坏或其控制电路有故障。
3）上、下方向接触器不复位。
（2）排除方法
1）更换干簧管或调整传感器与隔磁板的相对位置参数尺寸。
2）更换继电器或检查其电路故障点并修复。
26.到站平层后，轿厢门不开。
（1）可能原因
1）开门电机回路中的保险丝过松或烧断。
2）层门变形或卡阻。
3）开门控制回路有故障或开门继电器线圈烧断。
4）开门传动机构故障。
（2）排除原因
1）拧紧或更换。
2）调整修复。
3）排除或更换。
4）调整排除。
27.开、关门速度明显过慢，时走时停。
（1）可能原因
1）串接在电枢电路中的电阻阻值太小或接触不良。
2）控制回路出现故障。
3）门机皮带打滑，有时拖动门扇运动。
（2）排除方法
1）适当增大电阻，将速度调至适宜值，保证线路接触良好。
2）低速行程开关或光电盘位置移动、触点粘住，采取对应办法予以排除。
3）调整皮带轮偏心轴或电机机座螺钉，张紧皮带。
28.开、关门时，速度较快，并有爆声。
（1）可能原因
1）开门或关门短接分压电阻的开关接触不良，电枢两端电压过高。
2）开门或关门分压电阻的滑动片与电阻接触不良。
3）分压电路或分压电阻有断路处，不能将分压电阻短接。
（2）排除方法
1）修复接触不良的常开触点，损坏的予以更换。
2）清洁其表面，调整滑动片使之与电阻接触良好。
3）检查断点，接好断线，修复或更换电阻器。
29.平层误差超过规定值范围。
（1）可能原因
1）平层感应器与隔磁板位置不当，隔磁板固定螺栓松脱。
2）制动器弹簧过紧或过松。
3）选层器上的换速接头与固定触头位置不适。
（2）排除方法
1）调整位置适宜，紧固螺栓。
2）调整抱闸间隙。
3）适当调整。
30.电梯平层后又自动溜车。
（1）可能原因
1）曳引绳打滑。
2）制动器抱闸间隙过大或失灵，制动轮毂有油污。
（2）排除方法
1）曳引绳润滑油过多或修复曳引轮槽。
2）收紧制动弹簧或修复制动器，清洁轮毂。
31.预选层站不停车、不换速或冲顶、蹲底。
（1）可能原因
1）轿内选层继电器失灵。
2）选层器上减速动触头开关与静触头接触不良。
3）控制开关失灵，换速继电器故障或断线，使停站继电器不吸合。
（2）排除方法
1）修复或更换。
2）调整修复或更换。
3）修复控制开关或继电器，检查线路端子有无松脱并紧固。
32.电梯在行驶中突然停止运行。
（1）可能原因
1）供电系统突然断电。
2）控制电源保险丝烧断或控制开关跳闸。
3）开门刀碰撞层门口门锁滚轮，使门锁开关断开，引起控制回路动作。
4）安全保护回路开关动作。
5）门刀或层门锁调整不妥。
（2）排除方法
1）若停电时间较长，应采取解救措施。
2）查找原因，更换保险丝或重新合上开关。
3）调整开门刀和门锁滚轮位置。
4）检查安全回路所有开关动作情况，如安全钳、限位开关、张力轮开关等接触是否良好，安全钳动作应在查清原因后恢复。
5）调整门刀或层门锁。
33.电梯起动和运行速度低于正常运行速度。
（1）可能原因
1）制动器抱闸间隙过小，未能完全打开。
2）主电路接触器触点接触不良，缺相。
3）电源电压过低。
（2）排除方法
1）重新调整抱闸间隙，清除线圈铁芯内脏物，涂抹润滑脂。
2）清洁触点或更换接触器。
3）调整三相电压，使压降不超过规定值的±10%。
34.有慢车没有快车。
（1）可能原因
1）轿门、某层门的层门电联锁开关接点接触不良或损坏。
2）直流电梯的励磁装置有故障。
3）上、下运行控制继电器、快速接触器损坏或其控制电路有故障。
（2）排除方法
1）更换电联锁开关。
2）检查并修复。
3）更换继电器、接触器或检查其电路故障点并修复。
35.上行正常下行无快车。
（1）可能原因
1）下行第一、第二限位开关接点接触不良或损坏。
2） 直流电梯的励磁装置有故障。
3）下行控制断电器、接触器损坏或其控制电路有故障。
（2）排除方法
1）更换限位开关。
2）检查并修复。
3）更换继电器、接触器，或检查其电路故障点并修复。
36.下行正常上行无快车。
（1）可能原因
1）上行第一、第二限位开关接点接触不良或损坏。
2） 直流电梯的励磁装置有故障。
3）上行控制断电器、接触器损坏或其控制电路有故障。
（2）排除方法
1）更换限位开关。
2）检查并修复。
3）更换继电器、接触器，或检查其电路故障点并修复。
37.轿厢运行速度忽快忽慢。
（1）可能原因
1）直流电梯的测速发电机有故障。
2）直流电梯的励磁装置有故障。
（2）排除方法
1）修复或更换测速发电机。
2）检查并修复。
38.电网供电正常，但没有快车也没有慢车。
（1）主要原因
1）主电路或直流、交流控制电路的熔断器熔体烧断。
2）电压继电器损坏或其中的安全保护开关的接点接触不良、损坏。
（2）排除方法
1）更换熔体。
2）更换电压继电器或有关安全保护开关。
39.轿厢在运行中晃动或抖动。
（1）可能原因
1）曳引机减速箱蜗轮蜗杆磨损，齿侧间隙过大。
2）曳引机底座松动。
3）导轨安装误差较大，接口处不平，支架松动。
4）滚动导靴的滚轮磨损不均匀，滑动导靴的靴衬磨损过大。
5）曳引钢丝绳的松紧度差异大。
（2）排除方法
1）调整减速箱中心距或更换蜗轮蜗杆。
2）紧固地脚螺栓。
3）以检修速度运行，在轿顶检查导轨，使用锉刀修平接口不平之处，紧固支架螺栓。
4）调整或更换滚轮，调整导靴弹簧压力并更换靴衬。
5）调整绳头螺母，使各条曳引绳拉力一致。
40.电梯在运行时，由轿厢内可听到摩擦声或尖叫声。
（1）可能原因
1）导轨润滑油不足。
2）滑动导靴内有异物卡住。
3）滑动导靴衬磨损严重。
4）安全钳楔块与导轨间隙过小，有时摩擦导轨。
（2）排除方法
1）加适量轨道油。
2）清除并清洗。
3）更换尼龙导靴片并调整弹簧压力。
4）调整安全钳拉杆及与导轨的间隙。
41.部分回路的控制保险丝经常烧断。
（1）可能原因
1）该回路导线有接地点或电气元件有接地。
2）有的继电器绝缘垫片击穿。
（2）排除方法
1）检查线路及更换元件。
2）加绝缘垫片或更换继电器。
42.主回路的保险丝经常烧断。
（1）可能原因
1）保险丝容量过小，质量低劣，接触不良。
2）接触器触点接触不良，引起过流。
3）启动、制动时间过长。
4）启动、制动电阻或电抗器接触不良。
（2）排除方法
1）按额定电流更换或依照厂家配换保险丝，压紧旋固。
2）检查调整接触器，排除卡阻或更换接触器。
3）调整启动、制动时间。
4）紧固接点，压紧压片。
43.呼梯按钮或内选层按钮失灵，不复位。
（1）可能原因
1）按钮与边框有卡阻。
2）按钮连接线断开或接触不良。
3）隔离二极管装反。
4）呼梯继电器或选层继电器失灵。
5）控制回路保险丝烧断。
（2）排除方法
1）清除孔内毛刺，调整安装位置。
2）检查线路，紧固接点。
3）调整或更换二极管。
4）修复或更换继电器。
5）查明原因后更换。
44.指示灯不亮或不显示。
（1）可能原因
1）灯泡灯丝烧断。
2）灯口断路引起保险丝烧断。
3）控制信号灯的继电器触点接触不良或有断线。
（2）排除方法
1）更换灯泡。
2）找出短路点，更换烧断的保险丝。
3）修复接触不良触点和断线，旋紧接线端子。
