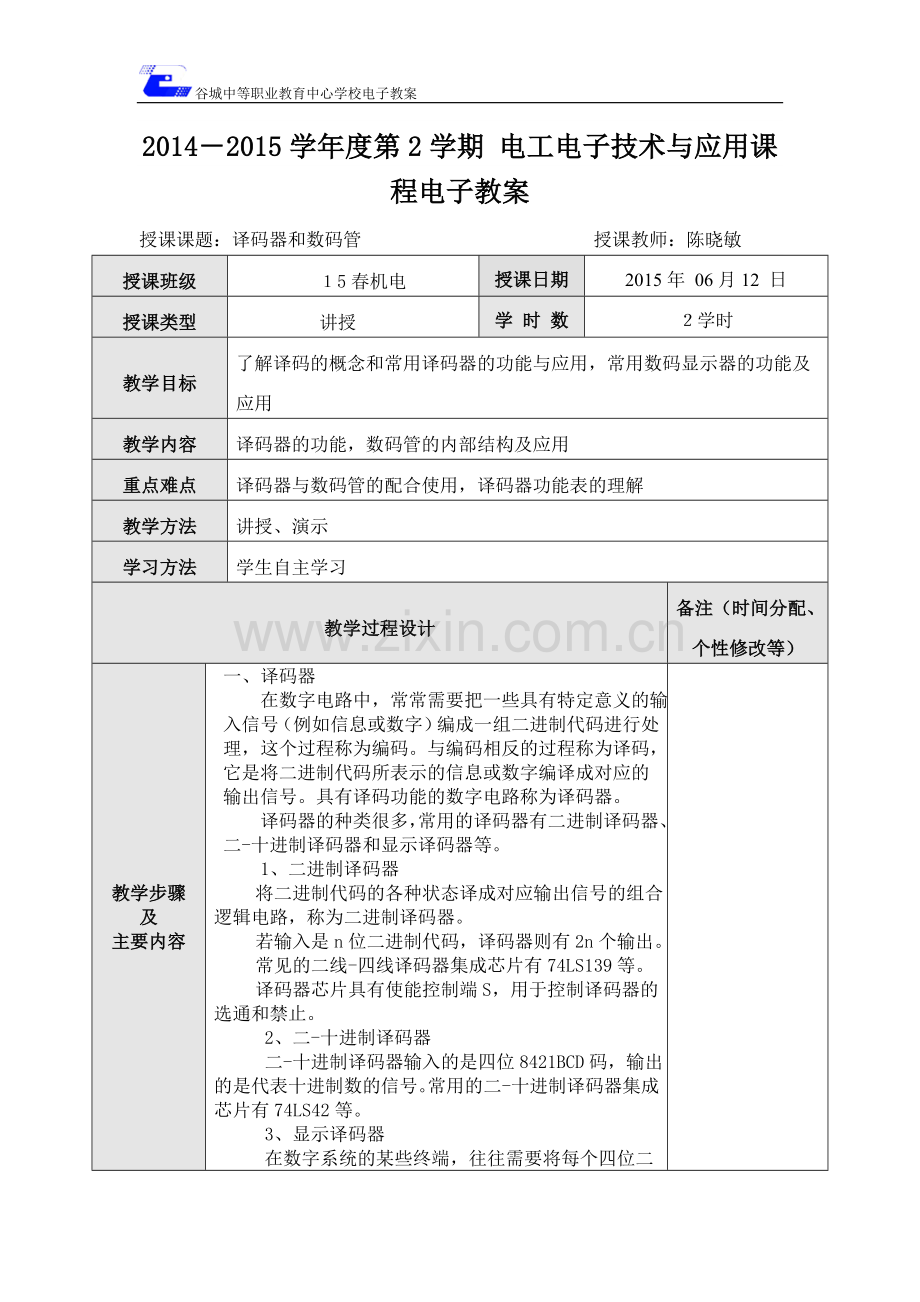

谷城中等职业教育中心学校电子教案
2014－2015学年度第2学期 电工电子技术与应用课程电子教案
授课课题：译码器和数码管 授课教师：陈晓敏
授课班级
 １5春机电
授课日期
2015年 06月12 日
授课类型
讲授
学 时 数
２学时
教学目标
了解译码的概念和常用译码器的功能与应用，常用数码显示器的功能及应用
教学内容
译码器的功能，数码管的内部结构及应用
重点难点
译码器与数码管的配合使用，译码器功能表的理解
教学方法
讲授、演示
学习方法
学生自主学习
教学过程设计
备注（时间分配、个性修改等）
教学步骤
及
主要内容
一、 译码器
在数字电路中，常常需要把一些具有特定意义的输入信号（例如信息或数字）编成一组二进制代码进行处理，这个过程称为编码。与编码相反的过程称为译码，它是将二进制代码所表示的信息或数字编译成对应的输出信号。具有译码功能的数字电路称为译码器。
译码器的种类很多，常用的译码器有二进制译码器、二-十进制译码器和显示译码器等。
1、 二进制译码器
将二进制代码的各种状态译成对应输出信号的组合逻辑电路，称为二进制译码器。
若输入是n位二进制代码，译码器则有2n个输出。
常见的二线-四线译码器集成芯片有74LS139等。
译码器芯片具有使能控制端S，用于控制译码器的选通和禁止。
2、二-十进制译码器
二-十进制译码器输入的是四位8421BCD码，输出的是代表十进制数的信号。常用的二-十进制译码器集成芯片有74LS42等。
3、显示译码器

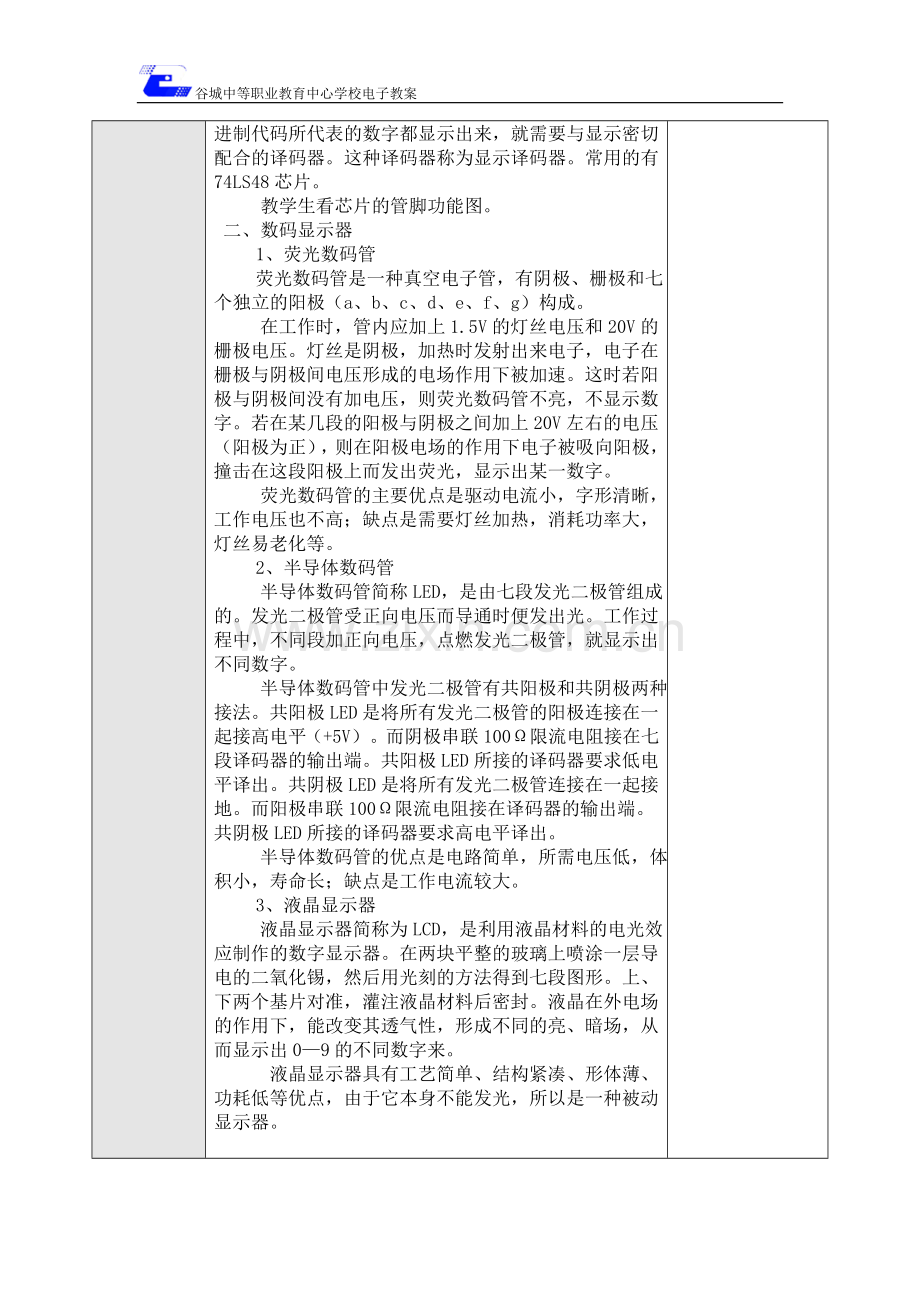

在数字系统的某些终端，往往需要将每个四位二进制代码所代表的数字都显示出来，就需要与显示密切配合的译码器。这种译码器称为显示译码器。常用的有74LS48芯片。
教学生看芯片的管脚功能图。
二、 数码显示器
1、 荧光数码管
荧光数码管是一种真空电子管，有阴极、栅极和七个独立的阳极（a、b、c、d、e、f、g）构成。
在工作时，管内应加上1.5V的灯丝电压和20V的栅极电压。灯丝是阴极，加热时发射出来电子，电子在栅极与阴极间电压形成的电场作用下被加速。这时若阳极与阴极间没有加电压，则荧光数码管不亮，不显示数字。若在某几段的阳极与阴极之间加上20V左右的电压（阳极为正），则在阳极电场的作用下电子被吸向阳极，撞击在这段阳极上而发出荧光，显示出某一数字。
荧光数码管的主要优点是驱动电流小，字形清晰，工作电压也不高；缺点是需要灯丝加热，消耗功率大，灯丝易老化等。
2、 半导体数码管
半导体数码管简称LED，是由七段发光二极管组成的。发光二极管受正向电压而导通时便发出光。工作过程中，不同段加正向电压，点燃发光二极管，就显示出不同数字。
半导体数码管中发光二极管有共阳极和共阴极两种接法。共阳极LED是将所有发光二极管的阳极连接在一起接高电平（+5V）。而阴极串联100Ω限流电阻接在七段译码器的输出端。共阳极LED所接的译码器要求低电平译出。共阴极LED是将所有发光二极管连接在一起接地。而阳极串联100Ω限流电阻接在译码器的输出端。共阴极LED所接的译码器要求高电平译出。
半导体数码管的优点是电路简单，所需电压低，体积小，寿命长；缺点是工作电流较大。
3、 液晶显示器
液晶显示器简称为LCD，是利用液晶材料的电光效应制作的数字显示器。在两块平整的玻璃上喷涂一层导电的二氧化锡，然后用光刻的方法得到七段图形。上、下两个基片对准，灌注液晶材料后密封。液晶在外电场的作用下，能改变其透气性，形成不同的亮、暗场，从而显示出0—9的不同数字来。
液晶显示器具有工艺简单、结构紧凑、形体薄、功耗低等优点，由于它本身不能发光，所以是一种被动显示器。

课堂练习
让学生自己练习读懂芯片的引脚功能图

其他

小结与作业

课堂小结

本课作业

本课教学后记（课堂设计理念，实际教学效果及改进设想）
译码器与数码管的结合讲解，学生更容易了解译码器的使用
