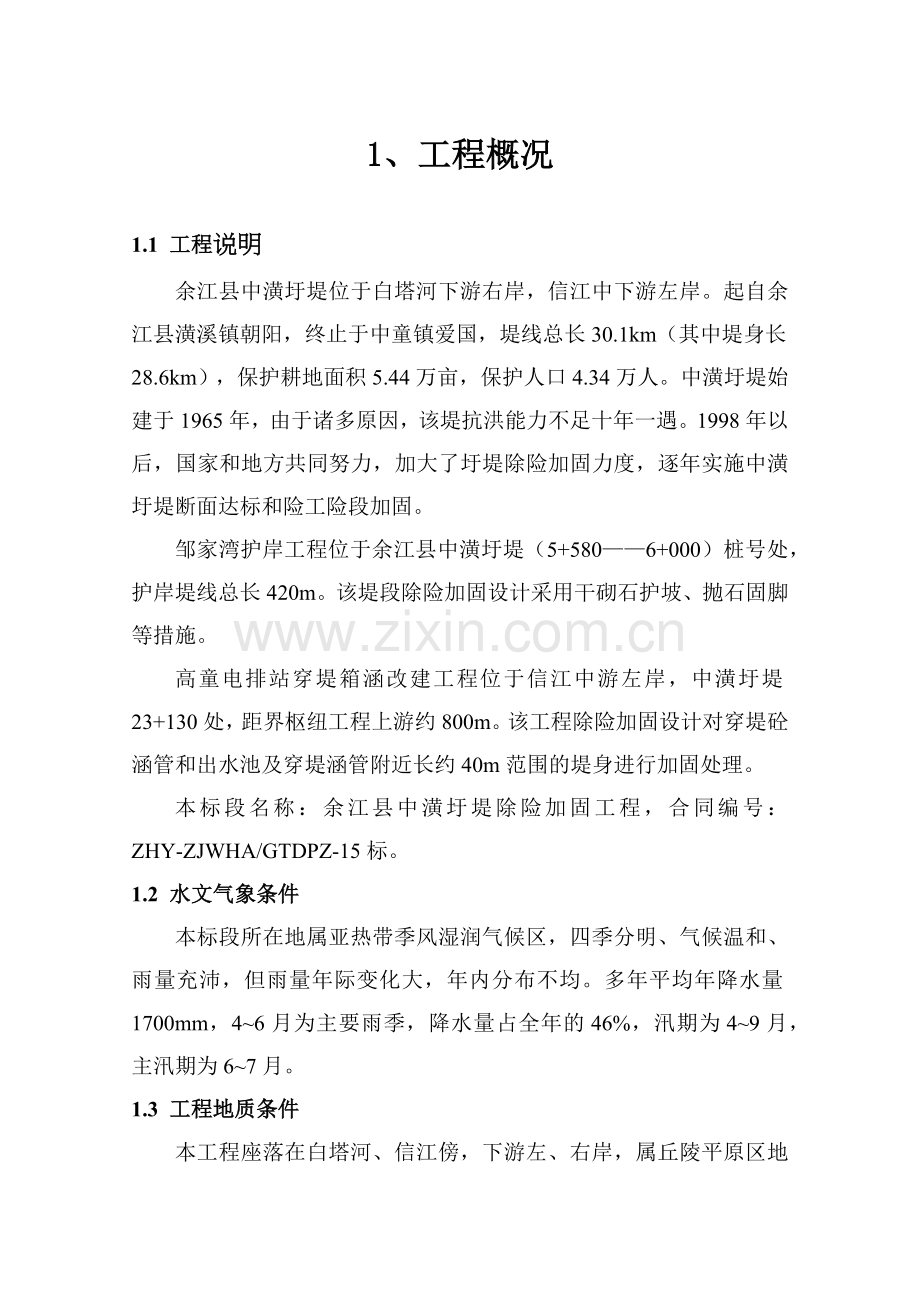

1、工程概况1.1 工程说明余江县中潢圩堤位于白塔河下游右岸，信江中下游左岸。起自余江县潢溪镇朝阳，终止于中童镇爱国，堤线总长30.1km（其中堤身长28.6km），保护耕地面积5.44万亩，保护人口4.34万人。中潢圩堤始建于1965年，由于诸多原因，该堤抗洪能力不足十年一遇。1998年以后，国家和地方共同努力，加大了圩堤除险加固力度，逐年实施中潢圩堤断面达标和险工险段加固。邹家湾护岸工程位于余江县中潢圩堤（5+5806+000）桩号处，护岸堤线总长420m。该堤段除险加固设计采用干砌石护坡、抛石固脚等措施。高童电排站穿堤箱涵改建工程位于信江中游左岸，中潢圩堤23+130处，距界枢纽工程上游约800m。该工程除险加固设计对穿堤砼涵管和出水池及穿堤涵管附近长约40m范围的堤身进行加固处理。本标段名称：余江县中潢圩堤除险加固工程，合同编号：ZHY-ZJWHA/GTDPZ-15标。1.2 水文气象条件本标段所在地属亚热带季风湿润气候区，四季分明、气候温和、雨量充沛，但雨量年际变化大，年内分布不均。多年平均年降水量1700mm，46月为主要雨季，降水量占全年的46%，汛期为49月，主汛期为67月。1.3 工程地质条件本工程座落在白塔河、信江傍，下游左、右岸，属丘陵平原区地貌，覆盖层为第四第松散堆积物，下伏基岩为白垩系粉砂岩。圩区地表水系发育，地下水以孔隙潜水为主，汛期地下水具有承压性质。1.4 对外交通条件工程交通便利，主要有堤顶公路，对外有余梁沥青公路与206车道，可满足10吨载重汽车通行。1.5 施工场地施工场地部分可利用附近的滩地、荒地。1.6 建筑材料1、钢筋、水泥工程所需钢筋、水泥等材料，一般从附近县城购买。2、土料圩堤沿线的荒滩、荒地分布有大量砂壤土、砂土，质量较好，储量丰富，采运方便，能满足工程需要。3、砂及卵砾石附近有多处采砂场，质地较好，储量丰富，采运方便，能满足工程所需。4、块石料块石及红条石可从本县境内及邻县石场购买。 2、合同项目和工作范围2.1 本合同（合同编号：ZHY-ZJWHA/GTDPZ-15标）承包人承包的工程项目和工作内容2.1.1 承包人应完成的主体工程项目一、邹家湾护岸工程二、高童电排站穿堤箱涵改建工程2.1.2 承包人承包的临时工程项目（1）场内施工道路（2）现场施工临时设施施工供电、供水、供风系统和砼生产系统及机械设备修改维修场等。施工供电电源由电网供给，场内供电由承包人自行解决。同时要求承包人应配备一定容量的事故备用电源。（3）其它临时工程 3、施工组织机构3.1 一旦我单位中标，本公司将按照业主招标及合同文件的要求,承诺项目经理、技术负责、质量检测员押证上岗，对该工程实行项目经理制的施工管理模式，成立余江县中潢圩堤邹家湾护岸、高童电排站穿堤箱涵改建工程施工项目部。施工项目部负责该项目的日常施工管理工作，项目部设项目经理1人，副经理1人，技术负责人1人，质量检测员、安全员、材料员、预算员、财务员各1人，施工员、设备管理员、后勤管理员10人；下设工程技术部、质安部、财务部、后勤部，成立土方施工队、护坡及砌石施工队、砼施工队、测量队、试验室。3.2 施工项目部建立严格岗位责任制，各负其责，各司其职，确保工程施工高速运转。项目部经理：对本工程施工负总责。技术负责人：协助经理，做好工程施工、质量及安全等工作。财务部：做好本工程的财务、统计、报表等工作。后勤部：做好本工程的后勤、材料及设备等管理工作。施工队：负责做好本工程施工工作。4、施工总布置4.1 办公设施布置对邹家湾护岸工程，因距邹家村较近，本着有利于施工，经济合理、便于管理的原则，故本公司施工项目部办公及生活基地在邹家村租用民房；对高童电排站穿堤箱涵改建工程，决定将公司施工项目部办公及生活基地设在中潢圩堤23+130桩号处。搭设临时房屋办公，各施工队也在就近搭设临时住房。4.2 场内施工道路和停车场场内施工道路主要有堤顶公路，场外交通有余梁（县道）沥青公路与206国道干线，可满足10吨载重汽车通行。施工道路及临时停车场、维修场需修建，本公司以满足工程施工所需，将加强此施工道路及临时停车场的修建与日常保养，有关事项待与监理、业主协商，并愿意免费将此设施提供给业主、监理人和其他承包人使用。4.3 施工用电本公司负责设计、供应、安装、架设、管理和维护由业主提供的供电电源接入点至本标段所有各施工点和生活区的配电所和输电线路及其全部配电装置，同时配备2台15千瓦移动式柴油发电机组作为备用电源，并愿意向业主、监理人提供电源安置及维修。4.4 施工用地请业主协商就近选用堤内、外坡脚农田作生产、生活、施工用地。4.5 施工用水本公司拟用水泵从白塔河或信江就近提取。4.6 施工照明施工期间本公司按合同条款要求负责设计、安装、管理、维修工程区和生活区的全部照明系统，为确保工程顺利地安全施工，各种作业区的最低照明度应满足施工要求。4.7 施工通信本公司在工程施工期间拟配置若干台移动电话，并愿意向业主、监理人提供内部通讯服务设施。4.8 施工临时生活设施以施工队为单位分开布置，搭设临时房屋，解决工人住宿，建立必要的辅助生活设施，并将自建的一切公共生活设施免费提供给业主、监理人使用。4.9 砼生产系统本工程拟建立一处砼拌和站，配置0.4m3搅拌机一台，简易水泥仓库，砂卵石料场就近砼拌和站布置。4.10 木工厂、钢筋加工厂、仓库等据工程施工需要设置简易的木工厂、钢筋加工厂、材料仓库。施工平面布置具体详见附后施工总平面布置示意图。5、施工总进度计划5.1 初定开工日期为：2005年10月26日5.2 竣工日期为：2006年3月20日5.3 工程总工期为：142天5.4 邹家湾护岸工程主要工作任务有：土方开挖、砂砾料回填、C15砼压顶、抛石、C10砼垫层、砂卵石垫层、干砌石护坡等，施工工序较多，且施工难度较大，故必须对各施工工序进行科学管理、控制及调度，各主要工序施工进度安排见如下横道图。6、土方开挖6.1 施工措施计划在本工程或每项单位工程开工前14天，按监理人的指示和施工图纸的规定，提交一份包括下列内容的施工措施计划，报送监理人审批。（1）开挖施工平面布置图（含施工交通线路布置）；（2）开挖方法和程序；（3）施工设备的配置和劳动力安排；（4）排水或降低水位措施；（5）开挖边坡保护措施；（6）土料利用和弃渣措施；（7）质量与安全保证措施；（8）施工进度计划等。62施工程序 土方开挖施工程序见附图表63施工方法631开挖放样每项单位工程开工前7天，承包人应将开挖前实测地形和开挖放样剖面图报送监理人复核，经监理人批准后，方可进行开挖。632料场规划承包人应在土料场开工前7天，按招标文件第3.5.2条规定的内容，编制一份土料场规划报告，报送监理人审批。633完工验收土方开挖工程完工后，按本合同通用合同条款第52条的规定提交以下完工验收资料：（1）土方开挖工程竣工平面和剖面图； （2）质量检查和验收报告；（3）监理人要求提供的其它资料。634场地清理场地清理包括植被清理和表土清挖。其范围包括永久和临时工程、料场、存弃渣场等施工用地需要清理的全部区域的地表。635植被清理（1）负责清理开挖工程区域内的树根、杂草、垃圾、废渣及监理人指明的其它有碍物。（2）除监理人另有指示外，主体工程施工场地地表的植被清理，必须延伸至离施工图所示最大开挖边线或建筑物基础边线（或填筑坡脚线）外侧至少5m的距离。（3）主体工程的植被清理，须予挖除树根的范围应延伸到离施工图所示最大开挖边线、填筑线或建筑物基础外侧3m的距离。（4）应注意保护清理区域附近的天然植被，因施工不当造成清理区域附近林业资源的毁坏，以及对环境保护造成不良影响，负责赔偿。（5）场地清理范围内，砍伐的成材或清理获得具有商业价值的材料归发包人所有，按监理人指示，将其运到指定地点堆放。（6）凡属无价值可燃物，尽快将其焚毁。在焚毁期间，采取必要的防火措施，并对燃烧后果负责。（7）凡属无法烧尽或严重影响环境的清除物，按监理人指定的地区进行掩埋。掩埋物不得妨碍自然排水或污染河川。（8）场地清理中发现的文物古迹，按本合同通用合同条款第57条的规定办理。636表土的清挖、堆放和有机土壤的使用（1）表土系指含细根须、草本植物及覆盖草等植物的表层有机土壤，按监理人指示的表土开挖深度进行开挖，并将开挖的有机土壤运到指定地区堆放。防止土壤被冲刷流失。（2）堆存的有机土壤应利用于工程的环境保护。按合同要求或发包人的环境整体规划，合理使用有机土壤。6.4 土方开挖6.4.1 土方定义（1）该处所指土方系指人工填土、表土、黄土、砂土、淤泥、黏土、砾质土、砂砾石、松散坍塌体及软弱的全风化岩石，以及小于或等于0.7m3的孤石或岩块等，无需采用爆破技术而可直接使用手工工具或土方机械开挖的全部材料。（2）土方开挖分为一般明挖和沟槽开挖。一般明挖系指在一般工作条件下，不需设临时支撑，进行的上述土方材料的大断面地面开挖；沟槽开挖系指施工图纸标明的、并需运用小型土方开挖器具或人工进行的小断面局部开挖。6.4.2 开挖区域的临时道路按监理人根据招标技术条款第1.4.3条规定批准的施工总布置设计进行场内交通道路布置，并结合施工开挖区的开挖方法和开挖运输机械的运行路线，规划好开挖区域的施工道路。6.4.3 旱地施工除另有规定外，所有主体工程建筑物的基础开挖均应在旱地进行施工。6.4.4 雨季施工在雨季施工中,承包人应有保证基础工程质量和安全班长匠技术措施,有效防止雨水冲刷边坡和侵蚀地基土壤。6.4.5 校核测量开挖过程中，应经常校核测量开挖平面布置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸的要求。监理人有权随时抽验承包人的上述校核测量成果，或与承包人联合进行校测。6.4.6 临时边坡的稳定主体工程的临时开挖边坡，应按施工图纸所示或监理人的批示进行开挖。对承包人自行确定边坡坡度、且时间保留较长的临时边坡，经监理人检查认为存在不安全因素时，承包人应进行补充开挖和采取保护措施。但承包人不得因此要求增加额外费用。6.4.7 坝坡开挖土方开挖应从上至下分层分段依次进行，严禁自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡势，以利排水，开挖过程中应避免边坡稳定范围形成积水。6.4.8 弃土的堆置不允许在开挖范围的上侧弃土，必须在边坡上部堆置弃土时应确保开挖边坡的稳定，并经监理人批准。在冲沟内或沿河岸岸边弃土时，应防止山洪造成泥石流或引起河道堵塞。6.4.9 机械开挖的边坡修整使用机械开挖土方时，实际施工的边坡坡度应适当留有修坡余量，再用人工修整，应满足施工图纸要求的坡度和平整度。6.4.10 边坡面渗水排除在开挖边坡上遇有地下水渗流时，应在边坡修整和加固前，采取有效的疏导和保护措施。6.4.11 边坡的护面和加固为防止修整后的开挖边坡遭受雨水冲刷，边坡的护面和加固工作应在雨季前按施工图纸要求完成。冬季施工的开挖边坡修整及其护面和加固工作，宜在解冻后进行。6.4.12 开挖线的变更（1）在工程实施过程中，根据土方开挖及基础准备所揭示的地质特征，需要对施工图纸所示的开挖线作必要修改时，应按监理人签发的设计修改图执行，修改的内容涉及变更的应按本合同通用合同条款第39条的规定办理。（2）因施工需要变更施工图纸所示的开挖线，应报送监理人批准后，方可实施，其增加的开挖费用应由承包人计入报价，发包人不为此另行支付费用。6.4.13 边坡安全的应急措施土方开挖过程中，如出现裂缝和滑动迹象时，应立即暂停施工和采取应急抢救措施，并通知监理人。必要时，应按监理人的指示设置观测点，及时观测边坡变化情况，并做好记录。6.5施工期临时排水6.5.1 临时性排水措施设计在每项开挖工程开始前，尽可能结合永久性排水设施的布置，规划好开挖区域内外的临时性排水措施，并在向监理人报送的施工措施计划中详细说明临时性排水措施的内容，提交相应的图纸和资料。6.5.2 提前做好排水设施沿山坡开挖的工程，为保护其开挖边坡免受雨水冲刷，应在边坡开挖前，按施工图纸的要求开挖并完成边坡上部永久性山坡截水沟的施工。对其上部未设置永久性山坡截水沟的边坡面，应由承包人自行加设临时性山坡截水沟，并经监理人批准后，在边坡开挖前予以实施。6.5.3 及时排除地面积水在场地开挖过程中，应做好临时性地面排水设施，包括按监理人要求保持必要的地面排水坡度、设置临时坑槽、使用机械排除积水以及开挖排水沟排走雨水和地面积水等。6.5.4 保护永久建筑物和永久边坡免受冲刷采取的临时排水措施，应注意保护已开挖的永久边坡面及附近建筑物及其基础免受冲刷和侵蚀破坏。6.5.5 平凹地区开挖的排水在平地和凹地进行开挖作业时，应在开挖区周围设置挡水堤和开挖周边排水沟以及采取集水坑抽水等措施，阻止场外水流入场地，并有效排除积水。6.6土料场6.6.1 料场复查6.6.1.1 复查工作内容根据本工程所需粘土料的使用要求，对本合同指定的土料场进行复勘核查，其复查内容包括：（1）大坝等填筑体采用的土料的开采范围和数量；（2）土料场、场开采区表土开挖厚度及有效开采厚度；（3）根据施工图纸要求对上述（1）项所列各种土料进行物理力学性能复核试验；（4）土料场的开采、加工、储存和装运条件；（5）土料场的工程地质和水文地质条件。6.6.1.2 复查后的变更若承包人的复查成果与本合同文件中提供的资料和数据不一致，或者施工过程中由于地质勘探和设计方面的原因需要改变料场开采区或必须另选、增选新料场时，须经监理人核查同意后，由承包人编制料场变更计划，报送监理人审批。由于料场变更引起费用的变化，应按本合同通用合同条款第39条的规定办理。6.6.2 料场规划根据本合同提供的和承包人在料场复查中获得的料场地形、地质、水文气象、交通道路、开采条件和料场特性等各项资料以及监理人批准的施工措施计划，对本工程在各施工期所需的各种用料进行统一规划，并提出料场规划报告报送监理人审批。料场规划报告的内容应包括： （1）开采工作面的划分，以及开采区的供电系统、排水系统、堆料场、各种用料加工场、运输线路、装料站、弃渣场以及备用料源开采区等的布置设计；（2）上述各系统和场站所需各项设备和设施的配置；（3）料场的分期用地计划（包括用地数量和使用时间）。6.6.3 料场清理土料开挖前应按招标文件第2.2节的规定进行植被清理和表土清挖。表土和弃渣应按本合同的规定或监理人的指示运至指定地点堆放。应防止利用料中混入植被有机物和弃渣。6.6.4 料场的防洪和排水措施土料场周围及开采区内，应设置有效的排水系统和采取必要的防洪措施，以保证开采土料的质量和开挖工作的顺利进行。6.6.5 土料的开采和堆存（1）按监理人批准的料场开采范围和开采方法进行开采。（2）土料应采用立采（或平采）的开采方法。（3）用于填筑坝体的粘土应堆存于干净场地上，不能混入覆盖层料和杂物等。6.6.6 完工后的料场整治料场取料结束后，应按监理人的指示，进行必要的环境恢复和保护工作，包括开挖面和边坡的整治以及按本合同规定和施工图纸所示恢复农田或植被等。6.7开挖渣料的利用和弃渣处理6.7.1 可利用渣料专用于本工程按招标文件第2.1.3.1款提交的土方开挖工程措施计划中，应对本工程开挖获得的可利用渣料进行统一规划，渣料应专用于本工程永久和临时工程的填筑及场地平整等。6.7.2 可利用渣料和弃置废渣应分类推荐进行工程开挖时，应将可利用渣料和弃置废渣分别运至指定地点分类堆存。严格按照监理人批准的施工措施计划所规定的堆渣地点、范围和堆渣方式进行堆存，应保持渣料堆体的边坡稳定，并有良好的自由排水设施。6.7.3 可利用渣料的保持措施对监理人已确认的可用料，承包人在开挖、装运、堆存和其它作业时，应采取可靠的保持措施，保护该部分渣料免受污染和侵蚀。6.8 质量检查和验收6.8.1 土方开挖前的质量检查和验收土方开挖前，应会同监理人进行以下各项的质量检查和验收。（1）用于开挖工程量计量的原地形测量剖面的复核检查。（2）按施工图纸所示的工程建筑物开挖尺寸进行开挖剖面测量放样成果的检查。承包人的开挖剖面放样成果，应经监理人复核签认后，作为工程量计量的依据。（3）按施工图纸所示进行开挖区周围排水和防洪保护设施的质量检查和验收。6.8.2 土方开挖过程中的质量检查在土方开挖过程中，应定期测量校正开挖平面的尺寸和标高，以及按施工图纸的要求检查开挖边坡的坡度和平整度，并将测量资料提交监理人。6.8.3 土方开挖工程完成后的质量检查和验收土方开挖工程完成后，应会同监理人进行以下各款的质量检查和验收。6.8.3.1 主体工程开挖基础面检查清理的验收（1）按施工图纸要求检查基础开挖面的平面尺寸、标高和场地平整度；（2）取样检测基础土的物理力学性质指标；（3）本款规定的基础面检查清理与坝体院（或砌体）填筑前的基础清理作业是检验目的和性质不同的两次作业，未经监理人同意，承包人不得将这两次作业合并为一次完成。6.8.3.2 永久边坡的检查和验收（1）永久边坡的坡度和平整度的复测检查；（2）边坡永久性排水沟道的坡度和尺寸的复测检查。6.8.3.3 坝体（或砌体）填筑前基础面的质量检查和验收（1）按招标文件第2.7.3.1款对基础面进行检查清理后，应保证基础面无积水或流水，不使基础面土壤受扰动。（2）作为永久建筑物土基的基础开挖前，在坝体（或砌体）填筑前应清除表面的松软土层或按监理人批准的施工方法进行压实。受积水侵蚀软化的土壤应予清除。7、土方填筑71土方填筑施工措施计划在单项填筑工程开工前14天，按施工图纸要求和监理人指示，提交一份包括下列内容的施工措施计划，报送监理人审批。（1）施工布置图；（2）土方填筑程序和方法；（3）填料加工的要求和料物供应；（4）土方平衡计划；（5）施工设备和设施的配备；（6）质量与安全保证措施；（7）施工进度计划。72施工程序 土方填筑施工程序见附图表73施工方法731 地形测量土方填筑工程开工前7天，应将填筑区基础开挖验收后实测的平、剖面地形测量资料报送监理人，经监理人签认的地形测量资料作为填筑工程量计算的原始依据。732 现场生产性试验计划和试验成果报告填筑工程开工前14天，承包人根据招标技术条款第7.5.1条获得的料场复查资料，以及根据本技术条款第7.5.2料场规划中提供的各种土方填筑料源，提交一份包括本章第4.3.3节所列工作内容的现场生产性试验计划，报送监理人审批，试验成果应报监理人。733完工验收土方填筑工程完工后，按本合同通用合同条款第52条的规定，为监理人进行完工验收提交以下完工资料：（1）土方填筑工程竣工图；（2）土方填筑工程基础地质编录资料；（3）各土方填筑体的材料填筑质量和防渗结构施工质量报告；（4）施工期的观测成果；（5）质量事故处理报告；（6）工程隐蔽部位的检查验收报告；（7）监理人要求提供的其它资料。7.4土方填筑7.4.1 选定土方填筑料开采区根据招标技术条款第3.5.1条、第3.5.2条提供的料场复查资料和料场规划，结合现场生产性试验成果，选定土料开采区。7.4.2 土方填筑料物的开采和平衡根据施工总进度计划的要求和选定的填料开采区，做好填料开挖和工程填筑计划的平衡，在按招标文件第4.1.3.1款提交的施工措施计划中，列出详细的土方填筑料物的开采和填筑的平衡计划，以确保土方填筑工程供料的可靠性和均衡性。7.4.3 填筑的现场生产性试验填筑工程开工前，承包人应根据监理人的指示，在选定的料场开采区开挖坝料，进行与实际施工条件相仿的以下各项老同志生产性试验，并根据招标文件第4.3.3.1条所获得的试验成果确定填筑施工参数，试验成果报告应排除万难送监理人。7.4.4 土料的开采、碾压试验（1）土料应时行开采、装料、运输、卸料和碾压试验，并还需进行含水量调整试验。（2）土料碾压试验应进行铺土方式、铺土厚度、碾压机械的类型及重量、碾压遍数、填筑含水量、干密度、渗透系数、压缩系数和抗剪强度等试验。（3）土料碾压试验后，应检查压实土层之间以及土层本身的结构状况，如发现疏松土层、结合不良或发生剪切破坏等情况，应分析原因，提出改善措施。7.4.5 坝料运输7.4.5.1 运输设备（1）土料上坝应采用自卸汽车运输，施工需要而改用其它方式运输时，承包人应经过论证，并提交措施计划报送监理人批准。（2）运输土料的车辆应相对固定，并经常保持车厢、轮胎的清洁，防止残留在车厢和轮胎上的泥土带入料源及填筑区。7.4.5.2 运输措施（1）土料运输应与料场开采、装料和坝面卸料、铺料等工序持续和连贯进行，以免周转过多而导致含水量的过大变化。（2）监理人认为不合格的土料，一律不得上坝。7.4.6 坝体填筑7.4.6.1 说明（1）本节所述的坝体填筑适用于招标文件第4.1.1条所示大坝填筑。（2）施工图纸所示的坝体填筑尺寸是已考虑了沉陷影响后的外形尺寸和高程。7.4.6.2 坝体填筑前的准备（1）按监理人的指示和招标文件技术条款第7.2节和第7.4节的规定，完成土石方填筑部位的基础清理和排水工作。（2）在坝基最终开挖线以下的所有勘探坑槽和平洞，均应按施工图纸的要求回填密实，防渗帷幕线附近的勘探钻孔亦应予以封堵。（3）坝体填筑部位的全部基础处理工作，应按施工图纸要求施工完毕。土石坝的基础应符合DL/T5129-2001规范的要求。（4）坝体填筑的基础，应由监理人按本合同通用合同条款第25.1款以及招标文件技术条款第3.7.3条的规定进行验收，合格后，才能开始坝体填筑。（5）坝基中布置有观测设备时，承包人应在观测设备埋设完毕，并经监理人验收合格后，才能开始坝体填筑。7.4.6.3 土料填筑（1）填筑前，应在与基础（河床和岸坡）岩石或混凝土垫层和喷混凝土层接触处，按施工图纸要求的尺寸铺设一层（岸边为一条带）纯黏土接触带。（2）施工参数和压实标准应按表3.1的规定执行。表3.1 坝体填筑施工参数项目施工参数土质心墙（或斜墙）接触纯黏土高塑性黏土填筑含水量铺土厚度碾型、碾重和碾压遍数压实数注：接触黏地填筑含水量应按大于最优含水量标准控制，高塑性黏土填筑含水量应按大于塑限标准控制。（3）碾压机具的行驶方向以及铺料方向应平行坝轴。而靠两岸的接触带黏土则应用满载的运料汽车或装载机轮胎顺岸边进行压实.（4）每一填土层按规定参数施工完毕,并经监理人检查合格后才能继续铺筑上一层.在继续铺筑上层新土之前,应对压实层表面残留的、被碾子凸块翻松的半压实土层进行处理（包括含水量的调整），以免形成土层间结合不良的现象。（5）压实土体不应出现漏压虚土层、干松土、弹簧土、剪力破坏和光面等不良现象。监理人检查认为不合格时，有权要求承包人返工至监理人认可为止。（6）铺土面应尽量平起，以免造成过多的接缝。若由于施工需要进行分区填筑时，其横向接颖坡度不得陡于1:3。斜墙内不得留纵向接缝。心墙内若需留纵向接缝时，应事先征得监理人同意，并应采取经监理人批准的专门处理措施。（7）在接合的坡面上，应配合填筑的上升速度，将表面松土铲除至已压实合格的土层为止。坡面须经刨毛处理。并使含水量控制在规定的范围内，然后才能继续铺填新土进行压实。（8）为保持土料正常的填筑含水量，日降雨量大于5mm时，应停止填筑。当风力或日照较强时，承包人应按监理人的指示，在坝面上进行洒水润湿，以保持合适的含水量。（9）填筑面应略向上游倾斜，以利排除积水。下雨前应采取措施，防止雨水下渗，雨后应将填筑含水量调整至合格范围，才能复工。（10）雨季停工前，填筑表面应铺设保护层，复工前予以清除。发包人将不再为保护层的铺设及清除另行的费用应包含在土石方填筑的单价中，发包人不再另行支付。（11）在负温条件下进行填筑应按DL/T5129-2001中的有关规定执行。7.5 质量检查和验收7.5.1 土方填筑前，会同监理人进行以下各项目的质量检查和验收：（1）填筑前用于计量的地形平、剖面测量资料的复核检查；（2）填筑前按招标文件第3.2.6条规定进行基础面清理质量的检查和验收；（3）料场开采区各种填筑土方的物理力学性质的抽样检验；（4）现场生产性试验选定的施工碾压参数及其各项试验成果的检查和验收。7.5.2 施工期的质量检查和验收：（1）在土料场，对土料的含水量和粘土含量进行检查；在石料场，对石料质量和尺寸外形进行检查；在反滤料（垫层料、过渡料）加工场，对成品料的颗粒级配，含泥量、软弱颗粒含量和形状等进行检查。（2）按招标文件第3.2.6.3节要求对坝体的填筑面的各项施工工艺和参数进行检查。（3）对坝体每一层填筑面，应按本合同通用合同条款第25条规定进行工程隐蔽部位的验收。7.5.3 完工验收填筑工程全部完工后,承包人应按本合同通用合同条款第52条的规定，向监理人申请完工验收，并按招标文件第4.1.3.5款的规定提交完工验收资料。8、混凝土和钢筋混凝土8.1 说明8.1.1 范围本章规定适用于本合同施工图纸所示的各种现浇和普通砼工程及钢筋工程。8.1.2 砼工程分类（1）普通砼（含钢筋砼）；（2）预制砼；8.1.3 施工程序 普通砼（含钢筋砼）施工程序见附图表施工方法8.2 模板8.2.1 说明（1）负责模板的材料供应、设计、制作、运输、安装和拆除等全部模板作业。模板的设计、制作和安装应保证模板结构有足够的强度刚度，能随砼浇筑的振捣的侧向压力和振动力，防止产生移位，确保砼结构外形尺寸准确，并应有足够的密封性，以避免漏浆。（2）在模板加工前10天，按施工图纸要求和监理人指示，提交一份包括本工程各种类型模板（包括特种模板）的材料品种和规格、模板的结构设计以及砼浇筑模板的制作、安装和拆除等的模板设计和施工措施文件，报送监理人审批。8.2.2 材料（1）模板和支架材料应优先选用钢材、钢筋砼或砼等模板材料。（2）模板材料的质量应符合本合同指明的现行国家标准或行业标准。（3）木材的质量应达到等以上的材质标准，腐朽、严重扭曲或脆性的木材严禁使用。（4）钢模面板厚应不小于3mm，钢板面应尽可能光滑，不允许有凹坑、皱折或其它表面缺陷。8.2.3 制作模板的制作应满足施工图纸要求的建筑物结构外形，其制作允许偏差不应超过有关规范的规定。8.2.4 安装（1）应按施工图纸进行模板安装的测量放样，重要结构应设置必要的控制点，以便检查校正。（2）模板安装过程中，应设置足够的临时固定设施，以防变形和倾覆。（3）模板安装的允许偏差：应遵守GB50204-92第2.3.9和2.3.10条的规定。8.2.5 模板的清洗和涂料（1）钢模板在每次使用前应清洗干净，为防锈和拆模方便，钢模板面应涂刷矿物油类的防锈保护涂料，不得采用污染砼的油剂，不得影响砼或钢筋砼的质量。若检查发现在已浇的砼面沾染污迹，承包人应采取有效措施予以清除。（2）木模板面应采用烤涂石蜡或其它保护涂料。8.2.6 拆除（1）模板拆除时限，除符合施工图纸的规定外，还应遵守下列规定：不承重侧面模板的拆除，应在砼强度达到其表面及棱角不因拆模而损伤时，方可拆除。在墩、墙和柱部位在其强度不低于3.5Mpa时，方可拆除。（2）钢筋砼或砼结构承重模板的拆除应符合施工图纸要求。经计算和试验，砼结构物实际强度已能承受自重及其它实际荷载时，应经监理人批准后，方能提前拆模。8.3 普通砼（含钢筋砼）8.3.1 说明本节规定适用于本合同施工图纸所示或监理人指示的所有各种类型建筑物的普通砼工程。8.3.2 主要提交件（1）施工措施计划在砼浇筑前10天，提交一份砼工程的施工措施计划，报送监理人审批，其内容包括：水泥、钢筋、骨料和模板的供应计划及砼分层分块浇筑程序图和施工进度计划等。砼浇筑程序图应按施工图纸要求，详细编制各工程部位的砼施工方法和程序。若承包人在编制砼浇筑程序时，需要修改施工图纸规定的施工缝位置，应报监理人批准。（2）现场试验室设置计划在砼工程开工前15天，承包人应提交现场试验室的设置计划报送监理人审批，其内容包括现场试验室的规模、实验设备和项目、试验机构设置和人员配备等。（3）质量检查记录和报表在施工过程中，承包人应及时向监理人提供砼工程的详细施工记录和报表，其内容应包括：1）每一构件或块体逐月的砼浇筑数量、累计浇筑数量；2）各种原材料的品种和质量检验成果；3）不同部位的砼等级和配合比；4）月浇筑计划中各构件和块体实施浇筑起迄时间；5）砼的冷却、保温、养护和表面保护的作业记录；6）浇筑时的气温、砼出机口和浇筑点的浇筑温度；7）模板作业记录和各部件拆模日期；8）砼试件的试验成果；9）砼质量检验记录和质量事故处理记录等。（4）完工验收资料承包人应为监理人进行各项砼工程的完工验收提交以下完工资料：1）各种砼工程建筑物竣工图；2）砼工程建筑物成型复测成果；3）各砼工程建筑物的隐蔽工程及其部位的质量检查验收报告；4）各砼工程建筑物永久观测设施的竣工图和施工观测资料；5）各砼工程建筑物的缺陷修补和质量事故处理报告；6）监理人指示提交的其它完工资料。8.3.3 砼材料8.3.3.1 水泥（1）水泥品种：承包人应按各建筑物部位施工图纸的要求，配置砼所需的水泥品种，各种水泥均应符合本技术条款指定的国家和行业的现行标准。（2）发货：每批水泥出厂前，承包人均应对制造厂水泥的品质进行检查复验，每批水泥发货时均应附有出厂合格证和复检资料。每批水泥运至工地后，监理人有权对水泥进行查库和抽样检测，当发现库存或到货水泥不符合本技术条款的要求时，监理人有权通知承包人停止使用。（3）运输：水泥运输过程中应注意其品种和标号不得混杂，承包人应采取有效措施防止水泥受潮。（4）贮存：到贷的水泥应按不同品种、标号、出厂批号、袋装或散装等，分别贮放在专用的仓库或储罐中，防止因贮存不当引起水泥变质，袋装水泥的出厂日期不应超过3个月，散装水泥不应超过6个月，快硬水泥不应超过1个月，袋装水泥的堆放高度不得超过15袋。8.3.3.2 水（1）凡适宜饮用的水均可使用，未经处理的工业废水不得使用。（2）拌和用水所含物质不应影响砼和易性和砼强度的增长，以及引起钢筋和砼的腐蚀。（3）水的PH值、不溶物、可溶物、氯化物、磷酸盐、硫化物的含量应符合表4-1的规定。表4-1 物质含量极限项 目预应力砼钢筋砼素砼PH值444不溶物 mg/L200020005000可溶物 mg/L2000500010000氯化物（以CL-计） mg/L50012003500硫酸盐（以SO42-计） mg/L60027002700硫化物（S2-计） mg/L100使用钢丝或经热处理的钢筋的预应力砼氯化物含量不得超过350 mg/L。8.3.3.3 骨料（1）砼骨料应按监理人批准的料源进行生产，对含有活性成分的骨料必须进行专门试验论证，并经监理批准后，方可使用。（2）不同粒径的骨料应分别堆存，严禁相互混杂和混入泥土。装卸时，料径大于40mm的粗骨料的净自由落差不应大于3m，应避免造成骨料的严重破碎。（3）细骨料的质量技术要求规定如下：1）细骨料的细度模数，应在2.43.0范围内，测试方法按SD105-82第3.0.1条有关的规定进行；2）砂料应质地坚硬、清洁、级配良好，使用山砂、特细砂应经过试验论证；3）天然砂料按粒径分为两级，人工砂可不分级；4）砂料中含活性骨料时，必须进行专门试验论证；5）其它砂的质量技术要求应符合有关规范的规定。（4）粗骨料的质量要求应符合以下规定：1）粗骨料的最大粒径，不应超过钢筋最小净间距的2/3及构件断面最小边长的1/4，素砼板厚的1/2，对少筋或无筋结构，应选用较大的粗骨料粒径。2）施工中应将骨料按粒径分成下列几种级配：二级配：分成5-20mm和20-40mm，最大粒径为40mm；三级配：分成5-20mm、20-40mm和40-80mm，最大粒径为80mm；采用连续级配或间断级配，应由试验确定并经监理人同意，如采用间断级配，应注意砼运输中骨料的分离问题；3）含有活性骨料、黄锈等的粗骨料，必须进行专门试验论证后，才能使用；4）其它粗骨料的质量要求应符合有关规范的规定。8.3.3.4 外加剂（1）用于砼中的外加剂（包括减水剂、加气剂、缓凝剂、速凝剂和早强剂等），其质量符合DL/T5100-1999第4.1.1条至第4.1.4条的相关规定。（2）应根据砼的性能要求，结合砼配合比的选择，通过试验确定外加剂的掺量，其试验成果应报送监理人。（3）不同品种外加剂应分别储运，在运输与储存中不得相互混装，以避免交叉污染。8.3.4 配合比8.3.4.1 各种不同类型结构物的砼配合比必须通过试验选定，其试验方法应按SD105-82的有关规定执行。8.3.4.2 砼配合比试验前10天，承包人应将各种配合比试验的配料及其拌和、制模和养护等的配合比试验计划报送监理人。8.3.4.3 砼配合比设计（1）应按施工图纸的要求和监理人指示，通过室内试验成果进行砼配合比设计，并报送监理人审批。（2）砼的坍落度，本工程采用3-5cm。8.3.4.4 砼配合比调整在施工过程中，需要改变监理人批准的砼配合比，必须重新得到监理人批准。8.3.5 砼取样试验在砼浇筑过程中，应按SD105-82的规定和监理人的指示，在出机口和浇筑现场进行砼取样试验，并向监理人提交以下资料：（1）材料及其产品质量证明书；（2）试件的配料、拌和和试件的外形尺寸；（3）试件的制作和养护说明；（4）试验成果及其说明；（5）不同水灰比与不同龄期的砼强度曲线及数据；（6）不同掺和料掺量与强度关系曲级及数据；（7）各种龄期砼的容量、抗压强度、抗拉强度、极限拉伸值、弹性模量、泊松比、坍落度和初凝、终凝时间等试验资料。8.3.6 拌和8.3.6.1 拌制现场浇筑砼时，必须严格遵守承包人现场试验室提供并经监理人批准的
