甘肃省引洮供水二期工程主体工程施工50标施工组织设计

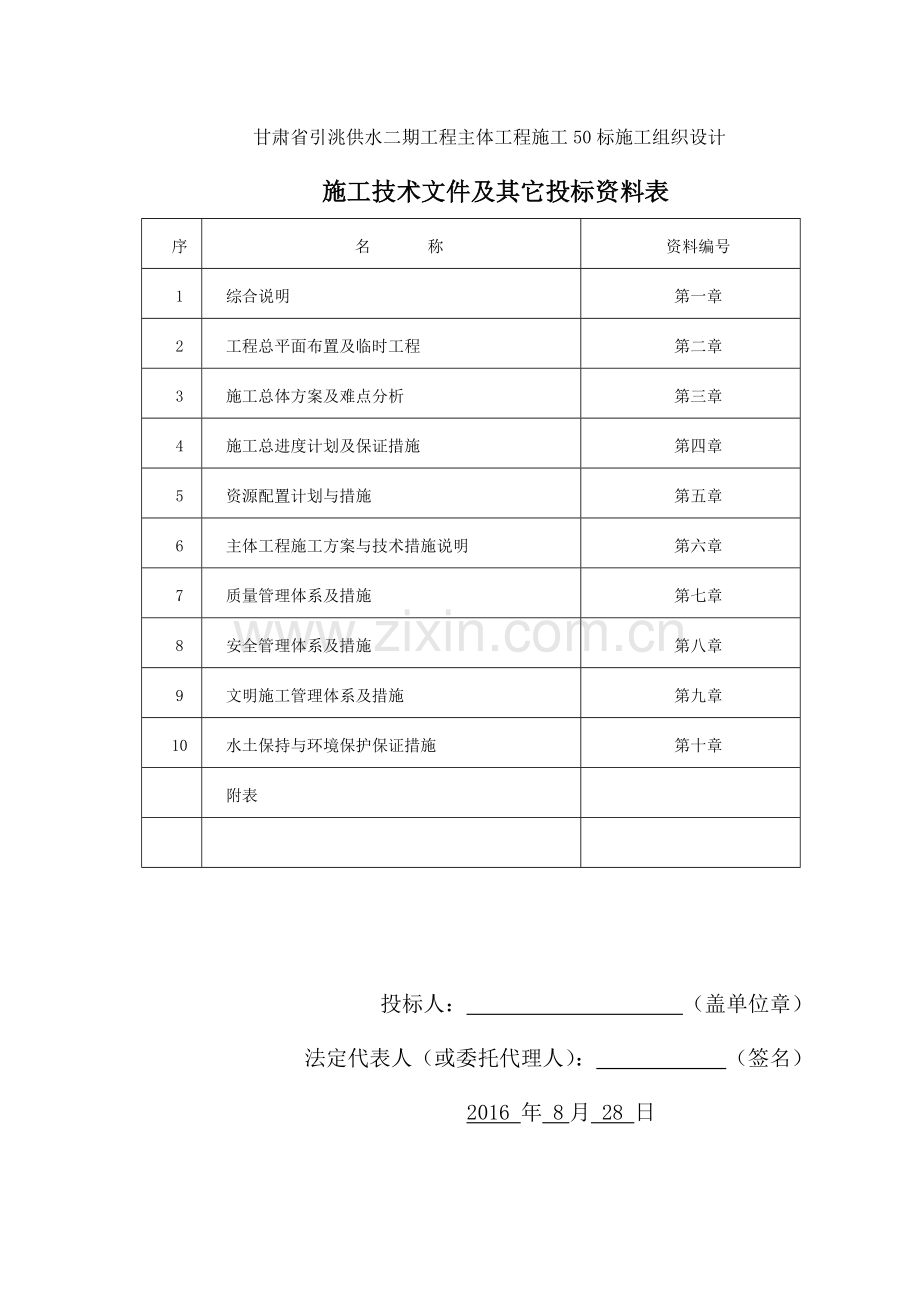

施工技术文件及其它投标资料表
序号
名 称
资料编号
1
综合说明
第一章
2
工程总平面布置及临时工程
第二章
3
施工总体方案及难点分析
第三章
4
施工总进度计划及保证措施
第四章
5
资源配置计划与措施

第五章
6
主体工程施工方案与技术措施说明
第六章
7
质量管理体系及措施
第七章
8
安全管理体系及措施
第八章
9
文明施工管理体系及措施

第九章
10
水土保持与环境保护保证措施

第十章

附表

投标人： （盖单位章）
法定代表人（或委托代理人）： （签名）
2016 年 8月 28 日

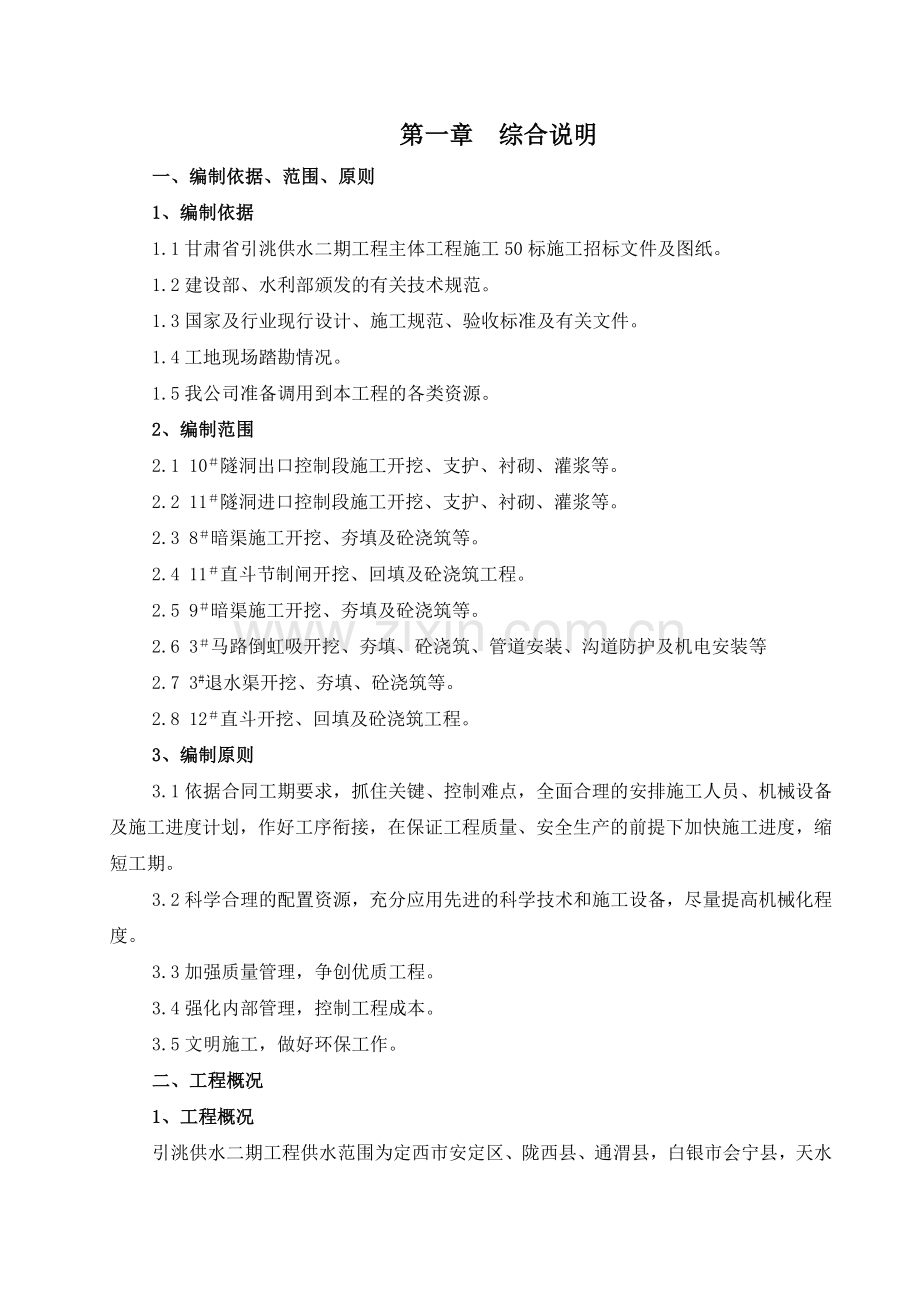

第一章 综合说明
一、编制依据、范围、原则
1、编制依据
1.1甘肃省引洮供水二期工程主体工程施工50标施工招标文件及图纸。
1.2建设部、水利部颁发的有关技术规范。
1.3国家及行业现行设计、施工规范、验收标准及有关文件。
1.4工地现场踏勘情况。
1.5我公司准备调用到本工程的各类资源。
2、编制范围
2.1 10＃隧洞出口控制段施工开挖、支护、衬砌、灌浆等。
2.2 11＃隧洞进口控制段施工开挖、支护、衬砌、灌浆等。
2.3 8＃暗渠施工开挖、夯填及砼浇筑等。
2.4 11＃直斗节制闸开挖、回填及砼浇筑工程。
2.5 9＃暗渠施工开挖、夯填及砼浇筑等。
2.6 3＃马路倒虹吸开挖、夯填、砼浇筑、管道安装、沟道防护及机电安装等
2.7 3#退水渠开挖、夯填、砼浇筑等。
2.8 12＃直斗开挖、回填及砼浇筑工程。
3、编制原则
3.1依据合同工期要求，抓住关键、控制难点，全面合理的安排施工人员、机械设备及施工进度计划，作好工序衔接，在保证工程质量、安全生产的前提下加快施工进度，缩短工期。
3.2科学合理的配置资源，充分应用先进的科学技术和施工设备，尽量提高机械化程度。
3.3加强质量管理，争创优质工程。
3.4强化内部管理，控制工程成本。
3.5文明施工，做好环保工作。
二、工程概况
1、工程概况
引洮供水二期工程供水范围为定西市安定区、陇西县、通渭县，白银市会宁县，天水市武山县、甘谷县、秦安县及平凉市静宁县4市8个县区97个乡镇1692个行政村，供水县城4个（通渭、会宁、秦安、静宁）。总干渠设计引水流量20 立方米每秒，加大引水流量为22.5立方米每秒。 2030年二期工程供水量为3.13亿立方米，受水区总人口达到267.76万人，新增灌溉面积29.2万亩。施工总工期70个月。
引洮供水二期工程建设内容包括1条总干渠，长95.091km；6条干渠（四～九干渠）及2条分干渠，总长299.968km（其中：干渠总长254.719km，分干渠总长45.249km）； 18条供水管（渠）线，总长176.471km（包含三座加压提水泵站）。
引洮供水二期工程属Ⅱ等工程，工程规模为大（2）型；总干渠主要建筑物级别为2级，次要及临时建筑物级别为3级；六干渠主要建筑物级别为3级，次要及临时建筑物级别为4级。
本工程为第50标段，该标段位于八干渠10#洞出口（伏家湾）控制段起点～3#马路倒虹吸穿管隧洞（11#洞）中部（北家岔沟脑）之间，渠系桩号为八干22+538.35～28+955.29，标段渠线长6416.94m，含10#洞出口控制段（22+538.35～23+990.60）长1452.25m、第8暗渠段（23+990.60～24+114.95）长124.35m（含22#进入孔）、11#直斗节制闸（24+114.95：～24+129.95）长15m、2#陡坡（24+129.95～24+191.95）长62m、第9暗渠段（24+191.95～25+648.30）长1456.35m（含23#～25#进入孔）、3#马路倒虹吸上半段长3306.99m等。
2、主要工程量

土方明挖
（m3）
土方洞挖
（m3）
石方洞挖
（m3）
土石方回（夯）填（m3）
现浇砼
（m3）
喷砼
（m3）
灌浆
（m3）
钢筋及型钢制安
（T）
压力钢管（T）
10#隧洞
399.19
970.2
9352.4
17.56
3969.97
1032.6
2735.23
583.86

8#暗渠
2671.52

2650.81
621.54

30.22

9#暗渠
24794.3

38692.87
4119.48

328.85

3#倒虹吸及退水进口段
4850

1460
1284.8

110.42

3#倒虹吸压力管道
73459

46438
1907.89

83.41
1661.7
3#倒虹吸11#隧洞
1284
4210
20592

9750.36
1581.6
7081.4
1385.48

3#倒虹吸退水管
15301

12590
654.6

43.1

2#陡坡
1166.2

4503
331

17.9

11#直斗节制分水闸
450

226
55.71

3

11#、12#直斗分水口闸阀井及流量井
1971.13

317.64
39.89

2.63

进入孔（4座）
497

313
150

12

合计
126843.34
5180.2
29944.4
107208.88
22885.24
2614.2
9816.63
2600.87
1661.7
3、合同工期
本标段计划工期：47个月。开工日期：2016年9月20日，竣工日期：2020年8月19日,总工期47个月。
4、水文、气象及工程地质
4. 1水文气象资料
引洮二期工程供水区气候属北温带温和干旱、半干旱区，受地形及纬度影响，区域内气候具有较明显的分带性，总体特征是降水稀少，气候干燥，夏季不热，冬季寒冷，日照时间长，气温日差大。
根据供水区气象统计资料，其年均气温6℃～10℃，历年极端最高气温37.8℃，极端最低气温-29.6℃，多年平均风速1.1～3.2m/s，多年平均日照时数2131～2666h。
工程区降水多集中在汛期七、八、九三个月，约占年降水量的60%～78%；4、5、6月作物生长需水季节降水量相对较少，占年降水量的30%左右。降水的这种年际变化特征，导致农作物易受旱涝而减产，对以集雨水窖为饮水源的黄土丘陵干旱山区，枯水段常造成连年无水可蓄，给人畜饮水带来极大困难。
4.2工程地质
引洮供水二期主体工程施工第50标位于引洮八干22+538.35～28+955.29，标段长 6416.94m，主要建筑物有10#洞出口控制段（22+538.35～23+990.60）长1452.25m，8#暗渠段(23+990.60～24+114.95)长124.35m、11#直斗节制闸（24+114.95～24+648.30）长15m、2#陡陂（24+129.95～24+191.95）长62m、9#暗渠段（24+191.95～25+648.30）长1456.35m,3#马路倒虹吸上半段长3306.99（即倒虹吸进口25+648.30～11#洞进口控制段（27+314.93～28+955.29长1640.36m），包括3#退水渠、12#直斗）等。
第 50 标自总干渠伏家湾始，其地貌类型总体呈黄土覆盖的低中山丘陵梁峁区，地形较破碎，梁峁沟谷相间发育，基岩出露很少，大部分为黄土覆盖，黄土溯源侵蚀强烈，10#～11#隧洞和暗渠布置在黄土梁峁及沟脑掌地，在黄土梁峁坡脚、沟脑及黄土川沟道阶地有落水洞和塌陷洞穴分布。部分隧洞进出口洞段为饱水黄土状土（plQ31），围岩稳定性差。隧洞围岩主要为马兰黄土（eolQ32）、黄土状土（plQ31）、新近系砂质泥岩。3#倒虹吸镇墩持力层为黄土状土（plQ31）、新近系砂质泥岩。连接段为暗渠，渠基为马兰黄土（eolQ32），地下水埋深一般大于15m，对渠基无影响。
第 50 标沿线为大面积黄土覆盖，未通过区域性断裂和褶皱带。基岩主要为新近系砂质泥岩，属软岩类，断裂不发育，产状平缓，表层风化强烈，与上覆第四系地层为不整合接触。
干渠沿线为会宁历史地震多发区，八干 10#隧洞出口～11#洞进口地震动峰值加速度为0.15g，相应地震基本烈度为Ⅶ度，地震动反应谱特征周期 0.45s。
工程区不良物理地质现象主要为地震诱发滑坡及黄土湿陷坍塌。工程线路基本上避开了大的滑坡及崩塌体，但局部仍无法躲避，须采用工程处理措施。
（2）建筑物工程地质条件与评价
① 隧洞工程地质条件与评价
10#~11#隧洞进、出口地处黄土丘陵区的沟道岸坡上及阶地后缘等，土质边坡，表层多覆盖有 eolQ32 马兰黄土，结构松散，厚 5～15m，具中~高压缩性、自重强烈湿陷性，整体边坡稳定，部分边坡底部位于地下水位附近，plQ31 黄土状土处于饱和状态，呈软塑状。建议洞脸边坡比 1:0.75～1:1，坡高大于 8m 时需设 1.5m 宽的马道；在边坡外围设排水沟对坡面水进行疏导，以防坡面水对边坡的冲刷破坏。
10#~11#隧洞洞身围岩岩性：马兰黄土和黄土状土围岩类别黄土隧洞 V1、黄土隧洞 V2。隧洞围岩为马兰黄土（eolQ32）、黄土状土（plQ4），结构疏松，具大孔隙，垂直节理发育，弱透水，具中～高压缩性、中等～强烈自重湿陷性，一般自重湿陷性深度在 13～16m，属自重湿陷性场地，湿陷等级为 III 级（严重）～Ⅳ级（很严重），干燥时毛洞围岩局部稳定，当围岩处于地下水位附近或地下水位以下，饱和或接近饱和状态，遇水浸泡后围岩强度显著降低，极易变形、坍塌，围岩自稳能力差、时间短，变形破坏严重，边挖边塌，无自稳性。洞身围岩地下水活动轻微，隧洞开挖时洞壁潮湿、局部有滴渗水现象，地下水对围岩稳定有一定影响。黄土状土（plQ31），杂色土为主，青灰色夹黄褐色，具水平层理，结构疏松，具大孔隙，具中～低压缩性，表层一般深度 3～6m 具中等～轻微自重湿陷性，弱透水，随深度增加逐渐基本无湿陷性，但含水量增大，呈软塑～流塑状态。饱和度 48～66%。洞室围岩含水量低于 20%时，能基本稳定，含水量大于 20%饱和时，软塑～流塑状态，强度显著降低，不能自稳，边挖边塌，甚至呈流塑状，开挖困难。围岩类别为黄土隧洞 V1 类，建议紧跟支护，采用钢拱架和挂网喷混凝土支护，及时衬砌。围岩类别为黄土隧洞 V2 类，建议隧洞开挖时应短进尺，及时支护，采用钢拱架和锚喷支护，二次衬砌严密止水防渗。在饱水土洞段，应在超前支护下进行开挖，短进尺，严格控制施工用水，及时封闭底拱，洞底设干硬性混凝土或砂砾石垫层。
新近系砂质泥岩围岩类别为极不稳定的Ⅴ类，砂质泥岩，泥质结构，干燥时呈块状，遇水易泥化、崩解，失水干裂，干湿效应明显，其饱和抗压强度 0.1MPa，为软岩，膨胀率 0.8～1.5%，膨胀力 25～37.5kPa。洞身段节理裂隙不甚发育，主要结构面以层面为主，岩层产状平缓，呈薄层、极薄层状构造为主，局部呈中厚层，岩体较完整～完整。围岩中基本无地下水，施工时岩壁处于干燥或局部潮湿状态，局部裂隙密集带、强风化带可能施工时有滴渗水现象。围岩强度应力比 S＜1，预测隧洞施工开挖时，毛洞顶拱极易坍塌变形或掉块，围岩自稳能力差、时间短，变形破坏严重。建议及时进行支护，设锚杆、挂网喷混凝土，局部洞段设钢拱架支护；及时衬砌，同时严格控制施工用水，及时封闭底拱，防止洞底泥化，洞底设干硬性混凝土垫层，并设集水井排水。
鉴于新近系极软岩、饱和杂色黄土状土土洞段的围岩稳定性及变形问题较为突出，建议隧洞施工过程中及时支护衬砌、加强围岩变形观测并及时反馈观测资料。
②3#倒虹吸工程地质条件及评价
3#马路倒虹吸：含 11#马路隧洞，斜坡为埋式倒虹吸，过马路、北家岔沟为桥式倒虹吸。桩号 26+704 为马路沟底，桩号 27+314.93～30+576.21 为 11#隧洞，长 3261.28m，桩号 30+597 为北家岔沟底。
马路冲沟左侧进口斜坡段：桩号 25+648.3～26+694.51，埋式倒虹吸，线路位于马路沟左侧黄土梁峁斜坡，局部呈台阶状梯田，边坡稳定。表层 eolQ32 马兰黄土，厚度 30～35m，具高压缩、强自重湿陷性，属自重湿陷场地，地基湿陷等级为 III 级（严重）～IV 级（很严重）；下部plQ31 洪积黄土状土（杂色土），表层 3～5m 有轻微湿陷性，下部无湿陷性，低压缩性。下伏基岩为（N2l3）砂质泥岩，在沟底坡脚处有出露，产状水平，属软岩。建议倒虹吸进口镇墩采用端承桩，桩端进入基岩 1.5m。斜坡段支墩及镇墩可采用摩擦桩，桩端可置于 plQ31 黄土状土（杂色土）中不小于 10m，管基为马兰黄土，管槽开挖深度 2～14m，可对管基进行原土翻夯加水泥土垫层处理，临时开挖边坡 1:0.5～1:0.75。管道严密防渗，利用管身段开挖土及时回填，回填后加强坡面排水设施。
马路沟沟床段：桩号26+694.51～26+734.51，桥式倒虹吸。沟道左侧自然坡度71°，整体边坡稳定，基岩N2l3砂质泥岩出露，产状水平，软岩。桩号26+704，为马路沟底，倒虹吸高于沟底11m，冲沟底及沟道右侧为delQ4滑塌堆积体，地形起伏不平整，以黄土状土（杂色土）堆积为主，厚度35～41m，呈饱和状态，地下水位埋深0.5m，尤其雨季易产生向沟道内蠕滑，冲沟底地表水SO42-含量5773mg/L，地下水SO42-含量6527.76mg/L，Cl-含量8788.41mg/L，地表水及地下水均对砼具硫酸盐型强腐蚀性，对钢结构具中等腐蚀性。冲沟内有泉水汇集而成的地表水及季节性洪水。下伏砂质泥岩，产状水平，属软岩。建议桥式倒虹吸桥墩基础采用端承桩，桩端深入下部基岩3.0m，并采取抗滑和防冲刷措施，采用抗硫酸盐水泥，对沟道两侧边坡进行整治和防护。
马路沟右侧及台地段：桩号 26+734.51～27+314.93，埋式倒虹吸。26+734.51～26+891.23，为马路冲沟右侧 delQ4 滑塌堆积体，地形起伏不平整，以黄土状土（杂色土）堆积为主，厚度35～41m，呈饱和状态，该段地表有潜水泉水溢出，地下水位埋深 0.5m，尤其雨季易产生向沟道内蠕滑，稳定性较差，水质对砼具硫酸盐型强腐蚀性，对钢结构具中等腐蚀性。26+891.23～27+314.93 为马路沟右侧台地，呈台阶状梯田，表层 eolQ32 马兰黄土，厚度 16～25m，具高压缩、强烈自重湿陷性，湿陷性土层厚度 23m，属自重湿陷场地，地基湿陷等级为 IV 级（很严重）。下部 plQ31 洪积黄土状土（杂色土），厚度大于 36m，呈水平层理，具低压缩无湿陷性。地下水 PH 值 7.7，SO42-含量 4356.2mg/L，Cl-含量 10232.3mg/L，地下水对砼具硫酸盐型强腐蚀性，对钢结构具中等腐蚀性。地下水位埋深 20～42m，下伏基岩为砂质泥岩，产状水平，属软岩，埋深较大。桩号 27+053.21～27+083.64 段跨一小冲沟，无洪水，需垫方高度 5～6m。建议倒虹吸镇墩及支墩可采用摩擦桩，桩端置于 plQ31 黄土状土（杂色土）内不小于 10m。26+734.51～26+826.46 段镇墩，应采取抗滑措施，采用抗硫酸盐水泥。管槽开挖深度 2～14m，管基为马兰黄土，可对管基进行原土翻夯加水泥土垫层处理，临时开挖边坡 1:0.5～1:0.75。管道严密防渗，利用管身段开挖土及时回填，回填后加强坡面排水设施。通过马路村公路及居民点附近采取工程保护措施。
11#马路隧洞：桩号27+314.93～30+576.21，长3261.28m。倒虹吸压力隧洞，线路通过黄土梁峁及沟脑掌地。进口边坡为eolQ32马兰黄土，出口边坡为基岩边坡，自然坡度47°，岩性为新近系N2l3砂质泥岩，进出口边坡稳定。进口段27+314.93～27+430围岩为eolQ32马兰黄土和plQ31黄土状土，隧洞埋深15～35m，27+430～30+575.77洞身围岩为新近系砂质泥岩，泥质结构，水平层状，遇水易泥化、崩解，失水干裂，干湿效应明显，属软岩，基岩中基本无地下水。岩石饱和单轴抗压强度Rb<3MPa，侧向约束轴向膨胀率6.1%。隧洞最大埋深约200m，最浅段埋深约88m，隧洞通过沟脑段、掌地、浅埋段、裂隙密集及强风化带可能有滴渗水现象。
11#隧洞洞身围岩岩性：马兰黄土和黄土状土围岩类别黄土隧洞 V1、黄土隧洞 V2。围岩为新近系砂质泥岩，为不稳定 IV 类及极不稳定Ⅴ类。建议黄土隧洞段成洞条件差，严格止水防湿陷，加强支护及时衬砌，洞脸开挖边坡 1:0.75～1.0。不稳定 IV 类、极不稳定Ⅴ类，开挖时应及时支护，锚喷、钢拱架支护，及时衬砌。隧洞进口通过马路村空心砖厂及居民点房屋附近开挖时采取超前支护措施，防止地表沉降变形。隧洞出口洞脸基岩削坡比 1:0.75。
鉴于马路倒虹吸沟床段边坡稳定性差，易发生滑塌，黄土落水洞及洞穴发育，建议施工过程中及时采取防护措施。
③ 暗渠及节制闸、退水渠工程地质条件与评价
第 50 标段设暗渠 2 段，渠道多傍山布置，通过黄土梁峁、沟脑及掌地，局部呈台阶状梯田，边坡稳定，以挖方为主，渠道开挖深度一般为 2.9～2.1m，局部为填方，垫方高度 2～4m。渠基和渠坡岩性均为 eolQ32 马兰黄土，其下多为 plQ31 洪积黄土状土，具非自重湿陷，低压缩性，渠线沿线地下水埋深一般大于 15m，渠基均位于地下水位以上。eolQ32 马兰黄土，厚度10～20m，具中～高压缩性，中等～强烈自重湿陷性，属自重湿陷性场地，地基湿陷等级为 III级（严重）～IV 级（很严重）。具自重湿陷性土层深度一般自地表以下 15m 左右，15m 以下为非自重湿陷性土。
eolQ32马兰黄土暗渠及节制闸、退水渠基，需原土翻夯加水泥土垫层处理，并严格止水防渗，且采取地面排水措施；其临时开挖边坡1:0.5～1:0.75。
5、施工原材料供应
根据设计对料场的配置，50标段砂子由寺子天然料场供料。本标段到料场运距90-92km,石子由寺子人工料场供料，本标段到料场运距83.5-85.1km。大车路可通，交通便利。
引洮供水二期主体工程施工第 50标天然建筑材料拟购买社会商品料。合同实施期间，工程所需火工材料、砂砾石料由承包人自行采购。施工用钢材、水泥由业主进行提供。
第二章 施工总平面布置及主要临时设施
一、施工总平面布置设计说明
1、布置原则
根据工程施工合同文件资料和现场实际情况，结合本标段工程的特性和各建筑物施工先后顺序进行平面布置，本工程施工平面布置依据以下原则进行：
1.1充分利用现场地形条件，尽可能减少临时占地。
1.2临时设施的布置力求紧凑、合理，便于集中管理，灵活调度，满足职工生活需要且不影响各阶段的施工。
1.3临时设施的规模和数量按施工总进度和施工强度进行规划设计。
1.4布置考虑运输距离短，运输方便，减少二次搬运，尽量降低运输成本。
1.5各施工场地及营地均按有关要求配备足够的消防设施，符合劳动保护、技术安全和防火、防洪等要求，工程完工后，按照业主要求，将临时设施拆除。
1.6施工场地的布置，尽量减少对天然植被的破坏和对周边环境的污染，房屋布置整齐、美观。
2、施工总体平面布置
根据施工组织设计总体方案以及结合现场实际情况，计划设置5个营地。具体布置在：10#隧洞出口、8#暗渠末端、9#暗渠末端、3#倒虹吸退水闸处、11#隧洞进口。营地内布置生产和临时住房设施。具体位置见附图《施工总平面布置图》。
二、 主要临时设施设计说明
1、施工区交通道路
1.1对外交通
工程区附近有多条国道、省道、县道等公路在渠线附近通过，与施工区内乡村道路纵横交错，共同构成了本工程的对外交通网络，对外交通条件便利，场内外来物资运输条件比较好。
1.2对内交通
沿暗渠开挖边线外侧修建场内施工道路，场内施工道路与场内交通主干线连接，以便于外运物资和材料进场、场内材料的运输。场内交通运输道路由我公司自行修建。各暗渠进、出口及渠口工作面的进场道路需满足场内三级道路标准要求，道路沿途桥涵设计标准为：公路-II级，道路最小转弯半径15m，一般控制最大纵坡为9%。
2、施工供电
施工期间，发包人将提供的施工电源为：施工点附近 10KV 输电线路。我部将负责自行设计、施工、安装场内其它高、低压供电线路、配电所、电力计量装置及其全部配电装置和功率补偿装置。为不影响正常施工，我部提前准备了满足施工生产需要的备用电源，以确保前期施工的顺利进行。
施工现场照明系统按照招标文件及相关规范要求布设。营地、混凝土拌合站、综合加工厂、施工场区采用投光灯集中照明，同时辅以白炽灯加强照明。生产区、生活区照明严格执行技术规范要求的照明标准。
3、施工供水
工程区附近水源缺乏，施工用水短缺，施工期间在工程区周边乡镇拉运或在沟道内拦蓄洪水作为施工用水。本标段可从会宁县马路咀拉运取水，工程区距水源点3.3km。施工及生活用水采用汽车拉运。各个施工点均修建一座30m3蓄水池供施工用水；混凝土拌和用水采用钢板制作水箱储水。
4、施工通讯
通讯网络覆盖施工区，能接受到通讯信号，通讯条件能满足施工要求，对外联系可采用手机。施工场内通信联络，可采用手机和无线对讲机等方式进行联络。联系采用内部程控有线电话。 营地办公室各安装1部程控电话；项目部主要管理人员各配备手机；场内拟采用无线通讯器具进行相互联系。
5、混凝土拌和站
本标段在倒虹吸、暗渠、隧洞营地附近设混凝土拌合站3座（《混凝土生产系统示意，每个拌合站内设一台JS500型强制式拌合机、一台PL800型配料机、一台ZL30装载机等。搭建50m²的水泥库房储存一定量的袋装水泥。混凝土骨料存放区采用简易棚库（20m×15m）分仓按级配储存，各档料之间砌挡墙分隔。机械上料，电子计量，确保混凝土施工配合比准确。

6、施工排水
生活区及施工区四周开挖排水沟，防止雨水汇流流入、冲毁施工场地和施工设施。根据实际地形结合永久排水沟、设置临时排水沟、集水井，将洪水排到沟外低洼地或附近沟道，排洪沟沟基稳定，沟形整齐，并用水泥砂浆抹面，防止渗水、积水，保证边坡稳定。
7、弃料场
本工程的弃料场地布置：弃料场地位置在暗渠进、出口及周围的荒地、荒沟当中，弃料场具体位置由监理人现场指定。
8、生活设施及其它设施
办公、生活等临时设施和其它生产设施布置在已征用的临时用地范围内。根据工程规模，施工高峰期人员270人左右，临建住房采用砖木结构或便于安装拆除和彩板房，其他库棚采用砖木结构或简易钢架结构。

第三章 总体施工方案和针对本工程的重难点分析及解决措施
一、机构设置
根据本工程的特点，为确保本工程施工任务的顺利实施，从我公司抽调具有丰富施工管理经验的人员组建“甘肃省水利水电工程局有限责任公司引洮供水二期工程第50标段项目部”，项目部下设生技部、质安部、综合部、财务部、实验室5个职能部门，具体负责本工程的施工管理、组织、协调各部门及作业班组按计划完成施工任务。作业层从全单位范围内抽调有类似工程施工经验，能打硬仗的优秀作业组。项目经理部设项目经理1人，项目副经理1人，项目总工1人，下设生产技术部、质量安全部、综合部三个职能部室和7个施工作业队。（附图：项目组织机构框图）
1、项目部各部门职责：
1.1生技部职责
①负责施工组织设计的编制及阶段性进度计划的编制，制定相应技术措施、监督、检查、指导作业层实施。
②进行生产调度，下达施工任务，核定材料用量。
③负责设计图纸、文件、标准规范的管理；工程量的计算、复核，进行技术交底工作。
④负责技术人员和技术工人的管理与培训。
⑤负责施工技术资料的收集、整理、编制工作。
⑥负责目标成本分解、实际成本的控制工作,并定期进行经济活动分析。
⑦对内对外结算及统计表报的编制。
⑧新技术、新材料、新工艺、新设备的推广应用。
⑨组织开展文明工地创建活动。
1.2质安部职责
①制定工程质量和安全的目标计划及相应措施,监督、检查指导实施情况。
②负责质量管理、施工过程控制、检验、试验工作,严格执行“三检制”,组织分部分项工程的验收。
③进行施工前的安全交底工作,定期组织安全教育与安全培训。
④收集、整理和编制质检安全资料及其它竣工资料，编制安全报表及质量报表。
⑤负责质检员、试验员、安全员的管理和培训。
⑥负责质量安全问题、事故的调查、分析和处置、上报工作。
⑦负责优质工程申报,配合做好文明工地创建活动。
⑧负责原材料检验、复检。
⑨工程质量的检验。
⑩砂石料含水量、含泥量、超逊径及混凝土塌落度等常规试验及检测。
甘肃省水利水电工程局有限责任公司引洮供水二期工程第50标段项目部
施 工 组 织 机 构 框 图

项目经理

项目副经理
项目总工

质安部

综合部
生技部
财务部
实验室

倒虹吸土建
作业组
洞挖施工作业组
安全支护作业组

渠道及暗渠作业组

倒虹吸管道作业组

金结安装作业组
砼衬砌
灌浆
作业组

1.3综合部职责
①负责文件管理工作,包括外来文件的接收、整理；项目部文件的下发、转发;贯标文件的发放、回收。确保文件和资料的时效性。
②根据材料计划及设备购置计划,负责采购、供应、验收工作。
③负责进入施工现场的材料、设备、工器具管理工作。
④负责办公用品和设施的采购、供应、管理工作。
⑤负责精神文明建设、文秘、食堂、接待服务工作。
⑥负责工地治安、保卫、对外联络、协调当地关系等。
2、项目管理
2.1目标管理
制定项目管理目标，对目标进行分解，落实到项目部各个部门和各作业组，并制定详细的目标管理制度和实施措施，对各项目标实行动态控制。
2.2合同管理
坚决维护合同的严肃性，确保对发包人的各项承诺，对工期、质量、安全、文明施工和环境保护等合同履约率达100%。
2.3技术管理
组织进场技术人员学习合同文件和相关技术规范、施工图纸，各分项工程开工前召开技术交底和质量安全交底会议，不定期组织技术总结和技术交流会议，不断提高工程参与人员的技术水平和组织管理能力。建立健全各项技术管理细则，严格执行标准化作业，对合同内各工程项目的关键工序成立相应的QC攻关小组。
2.4进度管理
进度目标：对各项资源配置实行动态调整，确保本工程在47个月内完工。
为实现上述目标，计划在施工组织管理中采取合理的经济、技术措施，合理安排网络计划，采用平行交叉流水作业，以控制分项工期来确保总工期。坚持工作例会制度，随时掌握工程进展情况，确保工程施工各项指标和目标始终处于受控状态。
2.5成本管理
在确保施工质量和安全的前提下，通过优化资源配置，合理组织施工作业程序，加快施工进度。在现场管理方面特别对提高作业人员的工作积极性、减少原材料的浪费、提高施工设备的利用率几个方面重抓严管，以实现目标成本。
2.6安全管理
安全目标：实现“三无”、“一杜绝” 、“一控制”、“三消灭”的安全目标
“三无”：无工伤死亡和重伤事故、无交通死亡事故、无爆炸、火灾、洪灾事故。
“一杜绝”：杜绝机械设备重大安全事故。
“一控制”：控制年负伤频率在行业标准以下。
“三消灭”：消灭违章指挥、消灭违章操作、消灭惯性事故。
为实现上述目标，项目部建立健全安全保证体系，完善各工种操作实施细则，开展安全常识教育，提高全员安全意识，建立安全标准工地，通过安全检查达到安全管理的目的。
2.7质量管理
质量目标：
（1）单元（分项）工程合格率100%，优良率85%以上；
（2）工程一次验收合格率100%；
（3）分部工程合格率100%，优良率80%以上；
（4）做到验收无返工、资料无遗漏；
（5）单位工程外观得分率85%以上，工程质量等级达到优良标准。
为保证质量目标的实现，在施工中实行质量终身负责制，责任落实到人和每道工序，现场挂牌施工，将全面质量管理落到实处。按ISO9002质量体系标准，全员全过程对工程质量进行监控，围绕土方洞挖、支护、混凝土浇筑等关键工序开展QC小组活动。
2.8文明施工管理
严格按照发包人关于文明施工的规定要求，组建文明施工领导小组，建立检查评比制度，积极开展文明施工现场评比活动。
2.9环保管理
成立以项目经理为组长，项目副经理和项目技术负责人为副组长的环保领导小组，严格按规定要求制定环境保护措施，在施工全过程认真执行。
2.10信息管理
建立“施工信息管理系统”，通过信息管理，实现工程进度、质量、安全、成本、物资供应等要素的最优控制和合理决策。
开工后，根据施工进度及时、准确地向监理人和发包人提供相关和信息，信息内容包括：施工进度计划、施工质量统计报告、施工安全信息、合同信息、物资供应和库存信息、文档管理、监理工程师和业主要求提供的其它信息。
2.11风险管理
根据我公司《危险源辨识、风险评价和风险控制策划管理程序》中风险分析与评价的要求，判断风险级别、确定不同的控制手段，进行风险管理，制定应急预案并进行必要的演练，以预防或减少可能风险影响。风险控制方法见下表。

风险控制方法
风险级别
控制手段
是否监测
不可承受风险
目标、管理方案、运行控制、应急准备与响应、培训意识与能力
是
重大风险
目标、管理方案、运行控制、培训意识与能力
是
一般风险
安全培训
否
二、总体施工部署及施工程序
1、施工总体部署
1.1施工原则：以10#、11＃隧洞工程为重点，确保按阶段目标控制，其它项目统筹安排，科学合理地全面展开，在确保质量、工期的前提下，稳中求快。
1.2任务划分：为便于施工管理，减少各工序之间的时间浪费，加快施工进度，拟投入7个作业组，即；暗渠及建筑物作业组；金结加工作业组；后勤物资供应组。
各作业组人员配置实行动态管理，按工程施工不同阶段的需求及时对人员进行调整优化，做到既能满足施工需求，又不造成窝工浪费现象。
本工程任务划分及人员配备情况如下表所示：
施工任务划分及人员配备表
序号
名 称
人员
编制
任 务 划 分
1
项目经理部
15人
质量、安全、进度、成本控制及指挥、调度
2
倒虹吸工程施工作业组
40人
3#马路倒虹吸、10#直斗口土方开挖、开挖料填筑、砼浇筑等工程施工
3
洞挖施工作业组
60人
10#隧洞出口、11#隧洞进口洞挖工程施工
4
安全支护施工作业组
40人
挂网支护及超前管鹏等施工
5
砼衬砌灌浆施工作业组
25人
隧洞内砼衬砌及灌浆工程施工
7
渠道及管线施工作业组
100人
8#暗渠、9#暗渠及沟道防护、渠旁排水、土方开挖、开挖料填筑、砼浇筑等工程施工
8
金结安装作业组
35人
电气设备、水力机械设备、管道安装
2、总体施工程序
总体施工程序详见《总体施工程序框图》。
总体施工程序框图
竣工收尾
施工准备
隧洞土方开挖
倒虹吸管道等
安全支护
渠旁排水施工
暗渠渠线开挖
混凝土衬砌
土方开挖、夯填
建筑物砼浇筑
管道及电气设备安装
临时道路修建
开挖料夯填
水泥土基础换填
混凝土浇筑

灌浆

引水隧洞固结灌浆、回填灌浆

3、主要分部分项工程施工方法及方案
3.1土方工程：
暗渠工程土方明挖采用水平分段、竖向分层的方法自上而下分层开挖。土方（砂砾石）开挖采用挖掘机开挖，辅以人工削坡、清基。自卸汽车运至指定弃渣场。
隧洞土方洞挖采用人工配合扒斗装岩机进行开挖，10#隧洞出口土方洞挖计划先由隧洞出口向进口方向掘进，11#隧洞进口土方洞挖计划先由隧洞进口向出口方向掘进。暗渠开挖完成后开始进行10#隧洞出口与11#隧洞进口洞身掘进，隧洞预留碰接段留至最后浇筑合龙。
3.2土方填筑工程：
土方填筑工程采用分段水平分层填筑法按设计断面自下而上分层填筑、分层压实。土方填筑用装载机装料、自卸汽车运输、推土机摊铺，振动碾碾压。在建筑物附近采用振动夯逐层夯实。
3.3 10%水泥土垫层
10%水泥土垫层采用拌合站集中拌合，自卸车运输，人工摊铺，18t振动碾压实。根据工程进度要求及现场情况分段进行施工。
3.4暗渠、隧洞混凝土浇筑
暗渠浇筑混凝土采用先浇筑底板，后浇筑侧墙及顶盖的施工方法，暗渠渠身混凝土浇筑采用钢模台车进行浇筑，每跨浇筑长度8m，分底板和侧顶拱两次浇筑成型。混凝土在拌合站拌制，混凝土罐车水平运输，混凝土输送泵泵送入仓（长距离需进行挪移输送泵），插入式振捣器振捣。
3.5倒虹吸等工程
该部分工程与隧洞、暗渠工程同步开展施工。
三、本工程的特点和难点分析及对策
1、工程的特点和难点分析
本工程主要由隧洞、暗渠及倒虹吸组成，标段总长6416.94m，10#隧洞出口段、11#隧洞进口段均为黄土隧洞，大部分洞段洞身处于洪积状黄土状土与中更新统洪积离石黄土接触面附近。围岩自稳能力差，属黄土隧洞Ⅴ1类和Ⅴ2类围岩。其Ⅴ2类围岩为饱水土洞段，开挖后掌子面无自稳性，洞壁有水渗出，掌子面极易坍塌，围岩变形破坏严重。地下水对普通砼具硫酸盐型强腐蚀性。
2、对策
为保证计划工期的实现，拟采取以下保证措施：
（1）优化施工方案，简化施工现场布置，保证施工快速进行。
（2）针对该类围岩采用开挖前先在顶拱设超前管棚，再进行开挖，短进尺，轻扰动，及时采用钢拱架、喷砼支护；及时封闭底拱，洞底设干硬性砼或砂砾石垫层，并及时衬砌，施工中需采取排水措施。
（3）配备足够的施工机械设备，关键设备考虑一定的备用量，保证设备能力满足高强度施工的需要。
（4）加强协调管理，确保施工进度。围绕关键线路,协调其它项目的施工，加强现场组织协调与管理，将进度计划逐层分解细化，制定施工进度保证措施，同时用优良的施工质量和安全文明的施工环境，保证工程施工有序、顺利进行。
第四章 施工总进度计划及保证措施
一、编制条件
1、本标工程合同文件及施工图纸；
2、进场后获得的相关资料以及业主和监理下达的年计划施工任务；
二、进度计划编制原则
1、积极稳妥，科学合理，统筹兼顾，突出重点，确保工期。以隧洞工程为重点，暗渠工程为辅，合理安排，各工作面平行作业，均衡施工。
2、设备安排上,尽可能地发挥先进设备优势,在保证质量的前提下尽量缩短工期。
3、合理安排施工顺序，保证在劳动力、物资以及资金消耗量最少的情况下，提前或按规定工期完成施工任务。
三、施工总进度安排
1、总工期
本标段计划工期：2016年9月20日～2020年8月19日，施工总工期47个月。
2、主要项目进度计划安排说明
2.1 施工准备期：2016年9月20日～2016年10月20日
2.2 主体工程施工期：2016年10月21日～2020年5月20日
2.3 竣工收尾期：2020年5月21日～2020年8月19日
根据工程的规模、特点以及为完成本工程主体施工所需的设施和施工条件，施工准备工作包括：人员、机械、设备的进场，供电、供水、场内道路、通讯设施
