建筑测量工程监理实施细则.doc

JNJL/QR/05/04/1.0
No：

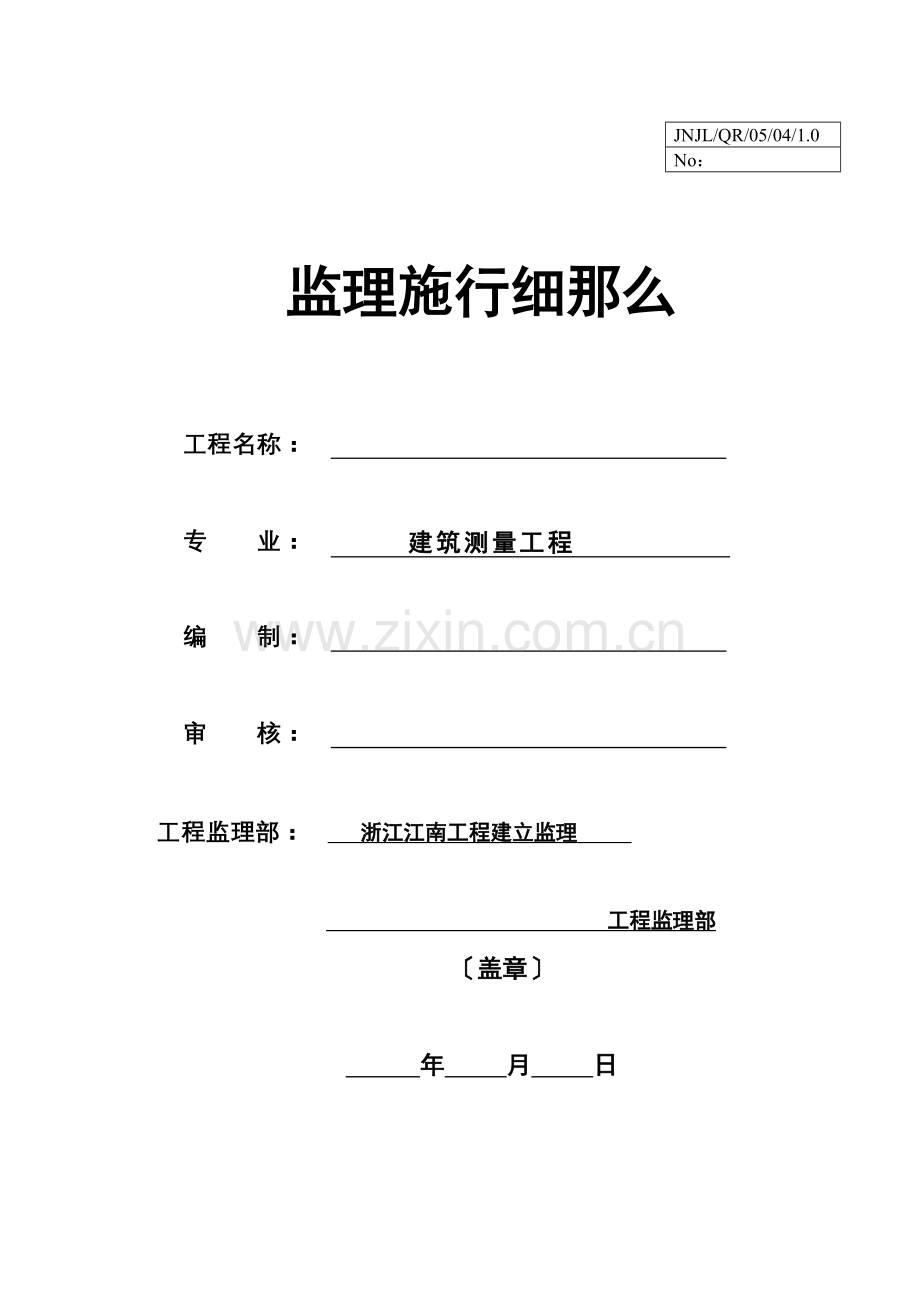

监理施行细那么

工程名称：

专 业： 建筑测量工程

编 制：

审 核：

工程监理部： 浙江江南工程建立监理

工程监理部
〔盖章〕

年 月 日

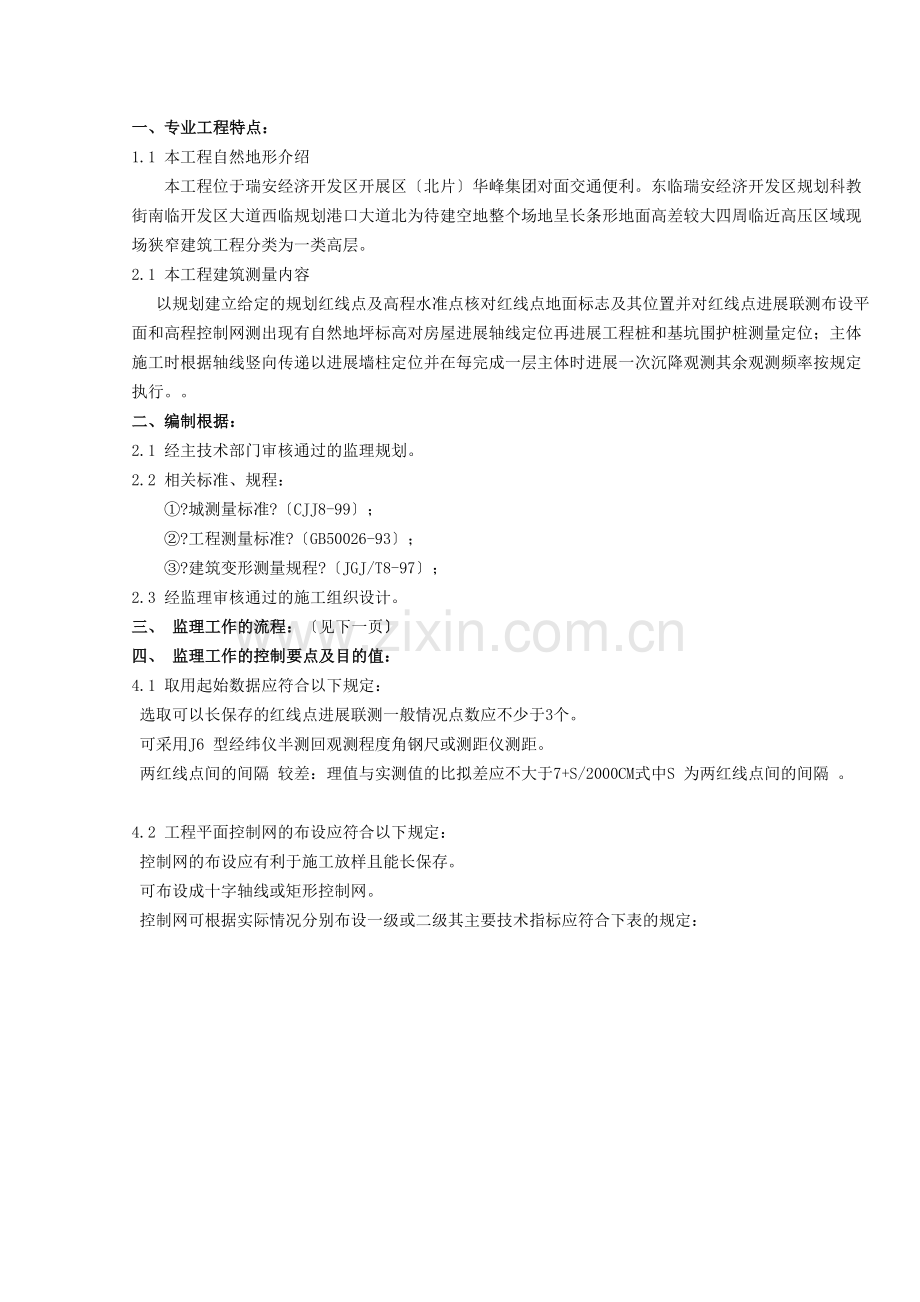

一、专业工程特点：
1.1 本工程自然地形介绍
本工程位于瑞安经济开发区开展区〔北片〕华峰集团对面交通便利。东临瑞安经济开发区规划科教街南临开发区大道西临规划港口大道北为待建空地整个场地呈长条形地面高差较大四周临近高压区域现场狭窄建筑工程分类为一类高层。
2.1 本工程建筑测量内容
以规划建立给定的规划红线点及高程水准点核对红线点地面标志及其位置并对红线点进展联测布设平面和高程控制网测出现有自然地坪标高对房屋进展轴线定位再进展工程桩和基坑围护桩测量定位；主体施工时根据轴线竖向传递以进展墙柱定位并在每完成一层主体时进展一次沉降观测其余观测频率按规定执行。。
二、编制根据：
2.1 经主技术部门审核通过的监理规划。
2.2 相关标准、规程：
①?城测量标准?〔CJJ8-99〕；
②?工程测量标准?〔GB50026-93〕；
③?建筑变形测量规程?〔JGJ/T8-97〕；
2.3 经监理审核通过的施工组织设计。
三、 监理工作的流程：〔见下一页〕
四、 监理工作的控制要点及目的值：
4.1 取用起始数据应符合以下规定：
选取可以长保存的红线点进展联测一般情况点数应不少于3个。
可采用J6 型经纬仪半测回观测程度角钢尺或测距仪测距。
两红线点间的间隔 较差：理值与实测值的比拟差应不大于7+S/2000CM式中S 为两红线点间的间隔 。

4.2 工程平面控制网的布设应符合以下规定：
控制网的布设应有利于施工放样且能长保存。
可布设成十字轴线或矩形控制网。
控制网可根据实际情况分别布设一级或二级其主要技术指标应符合下表的规定：

施工放样测量监理工作流程 】
选红线点：可以长保存

红线点联测

监理抽查

监理复核

布设平面和高程控制网

垂直度及
标高控制
沉降
观测

监理复核

监理验收

房屋轴线定位

总包复核
监理复核

桩位放样
工序交接给分包

施工放样测量监理工作流程 】

建筑物控制网的主要技术要求】

等级
边长相对中误差
测角中误差
Ⅰ级
≤1/30000
7″√n
Ⅱ级
≤1/20000
15″√n
注：n 为建筑物构造的跨数。
建筑物的控制测量应符合以下规定：
① 点位应选择在通视良好、利于长保存的地方。
② 主要的控制网点和中心线端点应埋设混凝土固定标桩。
③ 角度观测可采用方向观测法其测回数应根据测角中误差的大小按下表确定：
角度观测的测回数】
测角中误差
2.5″
3.5″
4.0″
5″
10″
测回数
DJ1
4
6
2
－
－
DJ2
6
5
4
3
1
④ 矩形网的角度闭合差不应大于测角中误差的4 倍。
⑤ 当采用钢尺丈量间隔 时一级网的边长应以二测回测定；二级网的边长应以一测回测定。钢尺量距的主要技术要求应符合下表规定：
普通钢尺测距的主要技术要求】
边长丈量较差相对误差
作业
尺数
丈量
总次数
定线最
大偏向
尺段高差较差
读定 次数
估读
值至
各次
较差
1/30000
2
4
50MM
≤5MM
3
0.5MM
≤2MM
1/20000
1～2
2
50MM
≤10MM
3
0.5MM
≤2MM
1/10000
1～2
2
70MM
≤10MM
2
0.5MM
≤3MM
注：当检定钢尺时其丈量的相对误差不应大于1/100000。

4.3 工程高程控制网的布设应符合以下规定：
控制网的布设应有利于施工放样且能长保存。
可布设成闭合环线、附合道路或结点网形水准点不少于3 个。
高程测量的精度不宜低于三等水准的精度其主要技术要求应符合下表的规定：
水准测量的主要技术要求】
等级
水准仪的型
视线长度
前后视
较差
前后视
累积差
视线离
地面最
低高度
黑红面
读数较差
黑红面
所测高
差较差
二等
DS1
50M
1M
3M
0.5M
0.5MM
0.7MM
三等
DS1
100M
3M
6M
0.3M
1.0MM
1.5MM
DS3
75M
2.0MM
3.0MM
注：① 二等水准视线长度小于20M 时其视线高度不应低于0.3 M；
② 三等水准采用变动仪器高度观测单面水准尺时所测两次高差较差应与黑面、红面所测高差之差的要求一样。

4.4 建筑物施工放样的主要技术要求应符合下表规定：
建筑物施工放样的主要技术要求】
建筑物构造特征
测距相对中误差
测角中
误差
在测站上测定高差中误差
根据起始程度面在施工程度面上测定高程中误差
竖向传递轴线点中误差
金属构造、装配式钢筋混凝土构造、建筑物高100～120M 或跨度30～36M
1/20000
5″
1MM
6MM
4MM
15 层房屋、建筑物高度60～100M 或跨度18～30M
1/10000
10″
2MM
5MM
3MM
5～15 层房屋、建筑物高15～60M或跨度6～18M
1/5000
20″
2.5MM
4MM
2.5MM
5 层房屋、建筑物高度15M 或跨度6M 以下
1/3000
30″
3MM
3MM
2MM
木构造、工业线或公路铁路专用线
1/2000
30″
5MM
—
—
土木竖向整平
1/1000
45″
10MM
—
—
注：①对于具有两种以上特征的建筑物应取要求高的中误差值；
②特殊要求的工程工程应根据设计对限差的要求确定其放样精度。

4.5 建筑物的沉降观测应符合以下规定：
沉降观测点的布设应以能全面反映建筑物地基变形特征并结合地质情况及建筑构造特点而确定。
沉降观测的标志可根据不同的建筑构造类型和建筑材料采用墙〔柱〕标志、根底标志和隐蔽式标志等型式。各类标志的立尺部位应加工成半球型或有明显的突出点并涂上防腐剂。
沉降观测的周和观测时间应符合以下规定：
① 施工阶段：应随施工进度及时进展。一般建筑可在根底完工后或地下室砌完后开场观测。观测次数与间隔时间应视地基与加荷情况而定一般为每一层构造观测一次构造封顶后每一个月观测一次。
② 使用阶段：应视地基土类型和沉降速度大小而定。
③ 在观测过程中如有根底附近地面荷载突然增减、根底四周大量积水、长时间连续降雨等情况均应及时增加观测次数。
④ 每周观测后应及时对沉降资料进展整理计算观测点的沉降量、沉降差以及本周平均沉降量和沉降速度。

五、 监理工作的及措施：
5.1 搜集与本工程有关的图纸和工程测量成果实地进展踏勘核对红线点地面标志及其位置。
5.2 参加设计技术交底、施工图会审会议正确理解设计意图明确设计的建筑物的几何尺寸、形体、标高及相对位置。明确建筑物在**城坐标系中的位置及其关系明确土建高程系统和吴淞高程系统的关系。
5.3 根据选用红线点坐标值和房屋轴线点坐标值计算方位和间隔 核查施工放样的数据是否正确。
5.4 对施工放样工序的部过程进展旁站催促测量人员按照标准规定要求进展操作同时提出自己的见解。
5.5 要求施工在自查无误后报监理验收。对主要控制点全数进展复测次要控制点部进展抽测。
5.6 实测实量建筑物与规划红线间的间隔 看其是否满足设计要求。
5.7 建筑物的沉降观测要求施工装备固定的测量小组且采用固定的观测线路。进展沉降观测时监理采用旁站和抽测的进展控制。在监理工作施行过程中监理施行细那么将根据实际情况进展补充、修改和完善。
