路面工程监理实施细则.doc

编: FZCS-S-10-15-xz6

平潭万宝路道路改造工程

路面工程
监理施行细那么

福州建立工程监理
平潭万宝路道路改造工程工程监理部
2021 年12月

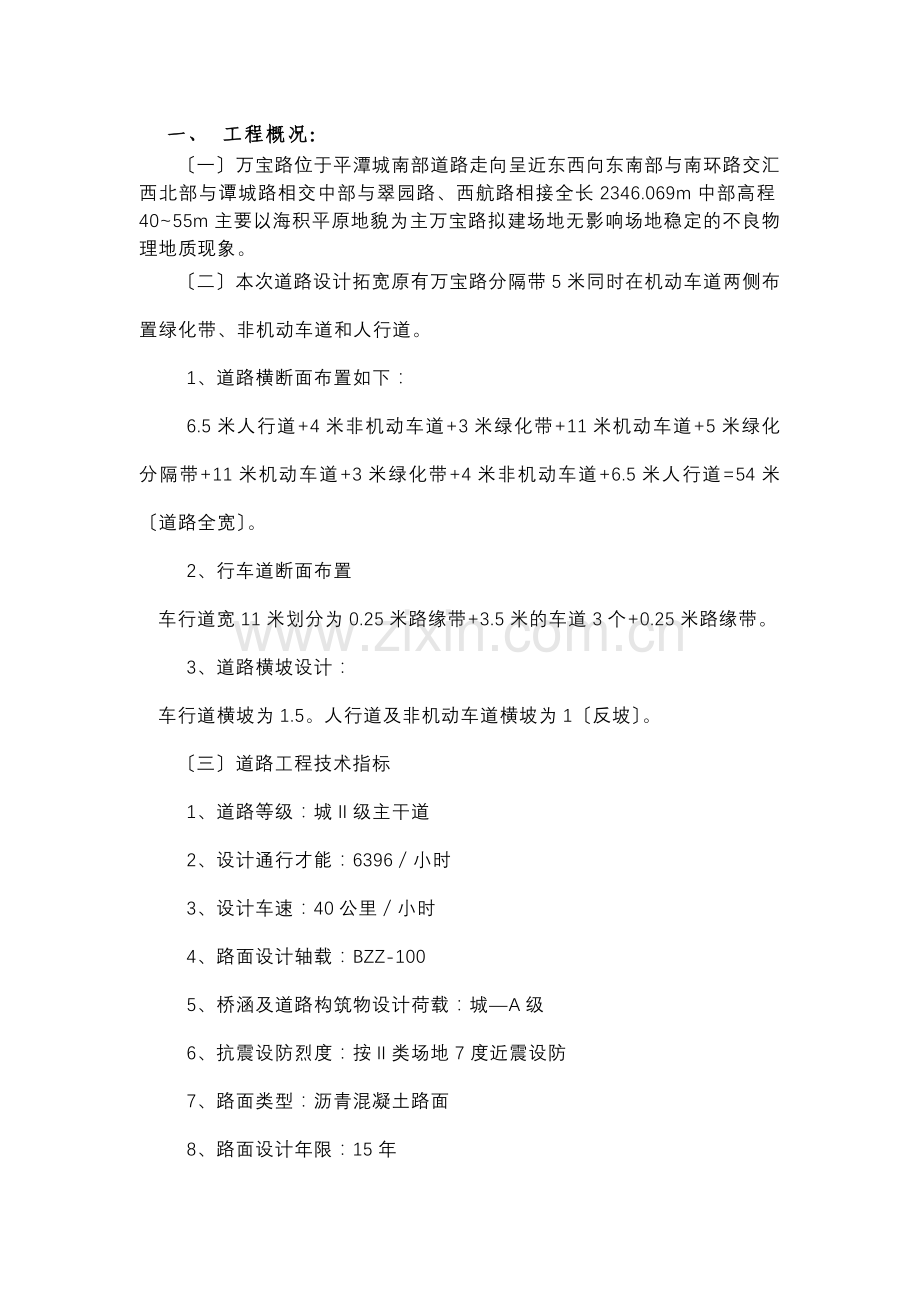

一、 工程概况：
〔一〕万宝路位于平潭城南部道路走向呈近东西向东南部与南环路交汇西北部与谭城路相交中部与翠园路、西航路相接全长2346.069m中部高程40~55m主要以海积平原地貌为主万宝路拟建场地无影响场地稳定的不良物理地质现象。
〔二〕本次道路设计拓宽原有万宝路分隔带5米同时在机动车道两侧布置绿化带、非机动车道和人行道。
1、道路横断面布置如下：
6.5米人行道+4米非机动车道+3米绿化带+11米机动车道+5米绿化分隔带+11米机动车道+3米绿化带+4米非机动车道+6.5米人行道=54米〔道路全宽〕。
2、行车道断面布置
车行道宽11米划分为0.25米路缘带+3.5米的车道3个+0.25米路缘带。
3、道路横坡设计：
车行道横坡为1.5。人行道及非机动车道横坡为1〔反坡〕。
〔三〕道路工程技术指标
1、道路等级：城Ⅱ级主干道
2、设计通行才能：6396／小时
3、设计车速：40公里／小时
4、路面设计轴载：BZZ-100
5、桥涵及道路构筑物设计荷载：城—A级
6、抗震设防烈度：按Ⅱ类场地7度近震设防
7、路面类型：沥青混凝土路面
8、路面设计年限：15年
〔四〕路面设计
1、本次设计采用沥青混凝土路面构造其构造形式为：利用旧砼路面局部的路面构造为：4cm厚AC-13C细粒式沥青混凝土+5cm厚AC-16C中粒式沥青混凝土+AC-16C中粒式沥青混凝土调平层+旧砼路面；
2、线过街沟槽局部的路面构造为：4cm厚AC-13C细粒式沥青混凝土+5cm厚AC-16C中粒式沥青混凝土+22cm厚抗折4.5MPa水泥混凝土基层+20cm厚C20水泥混凝土；
3、拓宽新建的机动车道及撤除局部路面构造：4cm厚AC-13C细粒式沥青混凝土+5cm厚AC-16C中粒式沥青混凝土+8cmAC-25粗粒式沥青混凝土+1cm厚乳化沥青稀浆封层+30cm厚5水泥稳定碎石基层+20cm厚级配碎石垫层。
4、沿线道路穿插口均为平面穿插口。道路穿插口均采用二相位信灯理的平面穿插。本次设计对穿插口进展整治和改造并进展穿插口平面及竖向设计。

二、施工工艺及质量监理流程图

（一） 基层施工工艺及质量监理流程图

监理程序 施工程序
路基验收
合格
现场检查验收

准备工作、施工放样
验收施工放样

合格

路面开工及附件
审批路面开工

检查山皮石材料铺设情况
山皮石材料报验合格
铺筑山皮石
合格

检查各指标及旁站弯沉测定
自检及弯沉测定

山皮石层验收

检查压实度、强度、
厚度、高程等
原材料试验
配合比试验
第一层稳定层铺筑
合格

检查压实度、强度、高程、厚度、养护等
第二层稳定层铺筑〔非机动车道按一层铺筑〕

交 工
检查签认
测弯沉值报中间验收
7天养护、自检合格

〔二〕机动车道面层施工工艺及监理质量控制流程图
监理程序 施工程序
审查合格后批准
施工方案、原材料、配合比等报审

基层修整、清扫
稳定层验收合格

按规定试拌试铺
审批试验段总结报表

检查合格后批准
自检

监理旁站(前后台〕
制作试件
浇砼面板

催促、检查
养 护

审核合格
整理各试验资料、工序报验单

中间验收
检查签认

〔三〕路面工程完工验收程序
不合格
不合格
路面工程完工

承包人交工验收自检、并汇总材料、水泥砼试验各工序质量检验单

自检合格后填报交工证书

监理审核试验及各工序检验单

监理抽查合格、并汇总备齐签发中间交工证书

计 量

三、监理工作的控制要点及目的值
（一） 控制要点：
1、 审批承包商的分项工程施工方案及进度方案
本工程的特点是工紧迫重点审查方案中的机械设备是否满足工程进度的要求；解决交通和稳定层养护不能交通的矛盾要求详述各段稳定层施工时间及交通时间以及确保稳定层不被破坏的措施。
2、 基层及底基层〔水泥稳定层及山皮石〕
（1） 审批原材料
承包人在选定材料厂家后需先报监理工程师审批；然后对进场材料进展试验检查原材料是否符合设计及技术要求然后将试验结果连同出厂合格证及材料样品一起报监理工程师审批。
监理工程师主要审查：各种原材料的消费厂家、出厂日；各种材料的化学、物理性能合格者予以批准使用。
（2） 审批混合料配比
承包人在开工前应用经监理工程师批准的原材料进展混合料的配比设计并通过室内试验确定混合料的干度、最正确含水量和无侧限抗压强度。试验全部合格后承包人应将混合料设计的配合比及试验结果报监理工程师审批。
监理工程师对承包人的配比设计审查无误后批准承包人的混合料配比。
（3） 在正式开工之前监理工程师对承包人为底基层、基层施工配置的主要机械设备〔特别是混合料和设备〕应按照技术的要求进展审查。
① 厂拌设备
拌和设备必须具备以下功能：
a． 保证能按重量比例配合；
b. 可以按比例加水并便于监理工程师核实加水量是否正确；
c. 能使稳定材料均匀地注入集料之中；
d. 保证全部材料充分拌和。
② 其他机械设备
审查承包人是否具备：能均匀洒水的洒水车；能保证压实度的压路机。
上述机械设备及调试经审查合格后予以批准使用。不能保证到达技术规定的技术要求或功能的机械设备不允许使用。
〔4〕监理工程师还应检查承包人为正式工程所做的各项准备工作。承包人正式工程的开工应具备以下内容：
① 分项工程施工进度方案和施工方案；
② 质量控制指标、检验频率和；
③ 施工放样报验单、试验；
④ 材料、设备、人员数量及到场情况；
⑤ 各项施工材料及商品构件试验；
⑥ 分包人的件；
⑦ 分项工程数量申报表；
⑧ 拟使用的原始记录检验表。
以上内容经审查符合要求后由监理工程师签字批准开场底基层或基层施工。
（5） 巡视底基层、旁站基层施工
在施工过程中现场监理工程师主要采取旁站和巡视的来检查承包人是否按照经监理工程师批准的混合料配比、施工工艺、施工组织和施工方案进展施工同时理解承包人的质控系统的运转情况。
旁站、巡视主要分为：
①施工现场的旁站检查摊铺的均匀性、压实度、平整度是否符合要求；
②对承包人试验室的旁站或巡视；
③ 对拌和场的旁站或巡视检查配料的准确性拌和的均匀性；
④ 养生间的巡视检查养生后何时施工车辆的通行要由监理工程师；
⑤ 弯沉值检测的旁站。
（6） 单项工程的验收
底基层〔或基层〕完工后承包人按技术的检测工程、频率、进展自检全部合格后应填写质量验收单送监理工程师。监理工程师即组织核检其中包括：
①对承包人与各种试验、检测结果进展分析、评定；
②现场按技术规定的检测内容和规定频率进展检验；
③对检测结果进展综合评定以确定该工程是否可以通过验收。监理工程师填写质量检验单并签署。
（7） 审查、签认中间交工证书
单项工程验收完后由承包人填写中间交工证书连同相应的开工申请单及质量检验单一并报监理工程师。监理工程师对上述全部内容审查合格后予以签认中间交工证书以作为中间计量和支付的根据。

（二） 目的值：路面工程监理控制目的为合格工程。
1．工序检查评定：保证工程和根本工程100合格允许偏向工程70以上合格；
2．以下工序必须达合格：沥青混凝土路面、稳定层；
3．检查评定如下：

a、基层
质量验收允许误差
项 目
允许偏向
检查要求
检 验 方 法
范围
点数
Δ压实度
不小于规定要求
1000M2
1
无骨料：用环法测定
有骨料：用灌砂法测定
5水泥稳定层试件
不小于规定要求
2000M2
1组
〔6块〕
送检测
中线偏位
≤20
100M
1
用经纬仪量
纵断高程
基层
±15MM
20M
1
用水准仪测量
底基层
±20MM
平整度
基层
≤10
20M
路面宽<9M
1
用3M直尺
底基层
≤15
路面宽9-15M
2
路面宽>15M
3
宽 度
不小于设计规定
+B
40M
1
用钢尺量
横坡
≤±0.3不反坡
20M
路面宽<9M
2
用水准仪
≤±0.3不反坡
20M
路面宽9-15M
4
≤±0.3不反坡
20M
路面宽>15M
6
厚 度
±10
1000M2
1
用钢尺量
注：压实度〔重〕以重型击实试验确定
c、面层：机动车道沥青路面
质量验收允许误差
项 目
允许偏向
检查要求
检 验 方 法
范围
点数
中线偏位
≤20
100M
1
用经纬仪量
纵断高程
±15MM
20M
1
用水准仪测量
平整度
≤7
20M
路面宽<9M
1
用3M直尺
路面宽9-15M
2
路面宽>15M
3
宽 度
不小于设计
40M
1
用钢尺量
横坡
≤±0.3不反坡
20M
路面宽<9M
2
用水准仪
≤±0.3不反坡
20M
路面宽9-15M
4
≤±0.3不反坡
20M
路面宽>15M
6
井框与路面高差〔mm〕
≤5
每座
1
十字法用直尺寸、塞尺量值
沥青总用量
±0.5
每工作日、 每层
1
T0982

c、面层：机动车道水泥砼路面
质量验收允许误差
验收工程
质量和
允许误差
检 验 要 求
检 验 方 法
范 围
点数
抗折强度
不小于规定合格强度
每天或每200m3
每1000～2000m3
2组
增1组
1、小梁抗折试件
2、现场钻圆柱体试件作校核
纵缝顺直度
15mm
100m缝长
1
拉20m小线量取值
横缝顺直度
10mm
20条缩缝
2条
沿板宽拉线量取值
板边垂直度
±5mm胀缝板边
垂直度无误差
100m
2
沿板边垂直拉线量取值
平整
度
路面宽<9m
5mm
50M
1
用3m直尺连量三次取三点平均值
路面宽9～15m
5mm
50m
2
路面宽>15m
5mm
50m
3
相邻板高差
±3mm
每条胀缝
2
用尺量
20条横缝抽量20条
2
纵坡高程
±10mm
20m
1
用水准仪测量
宽度
路面宽<9m
±0.25
100m
3
用水准仪测量
路面宽9～15m
±0.25
100m
5
路面宽>15m
±0.25
100m
7
板厚度
±10mm
100m
2
用尺量或现场钻孔
板宽度
±20mm
100m
2
用尺量
板长度
±20mm
100m
2
用尺量两缩缝间板长
板面拉毛压纹深度
1～2mm
100m
2块
用尺量
井框与路面高差〔mm〕
≤5
每座
1
十字法用直尺寸、塞尺量值

d、路面工程外观评分表
工程
名称

工程
地点

施工

负责人

检查
工程
外观要求
存在问题
应得分
实得分
沥
青
混
凝
土
面
层
1、面层平整、坚决、无脱落、
掉渣、裂缝、推挤、烂边、粗细料集中等现象

50

2、10T以上压路机碾压无明显轮迹

10

3、接茬应严、平顺、烫缝不应枯焦

20

4、面层与路缘石及其它构筑物应接顺不得有积水现象

20

e、质量保证资料检验按下表评定：
工程名称

主要工作量〔万元〕

施工

开开工日

序
检查内容
检查重点
检查情况
分
实得分
1
主体构造技术质量试验资料
钢筋、水泥、沥青、掺加剂试验砼试块强度、马歇尔试验

22

2
原材料试验预制件资料合格证明
水泥、钢筋、砂石及沥青材料试验资料计量设备校核资料

22

3
总体质量综合试验资料
砼试块强度汇总、钢筋、水泥检测汇总马歇尔试验汇总

12

4
隐蔽工程验收单
凡下道工序覆盖局部的重点工程都要隐验手续

12

5
工程质量评定表
分项、分部及工程质量评定资料

12

6
质量事故处理
、处理、结案及时有政质监站认可

0-6

7
施工组织设计、技术交底
有质量目的、措施落实情况环保、文明施工、平安、节约及专项方案设计审批完备设计交底、施工交底齐备

6

8
洽商记录、开工图
洽商纪要、变更齐全有编手续完好开工图明晰完好与实际符合

10

9
测量复核记录
控制点、基准线、水准点复核记录有测必复

4

10
合 计

100

扣分原那么：
1、第一项主体构造资料：按质量检验评定要求的检验内容和频率凡带“Δ〞工程不合格或漏检点数到达全部应检点数的1扣3分直到扣完为止。此项得分缺乏70者资料评分为不合格
2、第二项原材料合格证：每缺一项或不合格视严重程序扣0.5-2分合格证、质保单、试验原件可以复印但必须盖红印。
四、监理工作及措施
为了保证工程最终结果能到达设计和技术的要求对工程质量施行有效控制应该采取如下和措施：
〔一〕、监量程序控制：
1、 分项工程开工：路面工程在开工之前。要求承包人提交分项工程名称开工进展审批开工应提出工程施行方案和施工方案路面工程质量控制指标及检验频率和说明材料、设备、劳力及现场理人员等项的准备情况；提供放样测量、试验等必须的根底资料明确使用的、。
2、 工序自检：承包人的自检人员应按专业监理工程师批准的工艺流程和提出的工艺检查程序在每道工序完工之后首先应自检自检合格后报专业监理工程师进展检查认可。
3、 工序检查认可：专业监理工程师对每道工序完工进展检查验收并签认对不合格的工序应指出承包人进展缺陷修补或返工前道工序未经检查认可后道工序不得进展。
4、 中间交工：分项工程完工后承包人的自检人员应再进展一次系统的自检汇总各道工序的检查记录及测量和抽样试验的结果提出交工自检资料不全的交工专业监理工程师回绝验收。
5、 中间交工证书：专业监理工程师应对按工程量的分项完工的单项工程进展一次系统的检查验收。必要时应做测量或抽样试验重要构造请业主、设计、质检站人员参加检查合格后提交监理签发〔中间交工证书〕未经中间交工检验或检验不合格的工程不得进展下项工程的施工和中间计量。
6、 中间计量：对填发的〔中间交工证书〕的工程方可进展计量并由监理人员签发〔中间计量表〕。
〔二〕、现场质量控制：
1、 测量：在开工之前对承包人的施工放样测量进展监视检查认可在施工过程中对某道工序需要进展测量的准确性进展监视、检查、认可中间交工时进展测量检查汇总并提交测量成果资料。
2、 试验：开工前对承包人的砂、石、水泥、钢筋、沥青、水及外加剂进展抽样、试验见证。在施工过程进展全过程旁站检查必要时承包人抽样试验的根底按规定的频率进展的抽样试验以鉴定承包人的抽样试验结果是否可靠对质量有疑问时随时增加抽样试验频率。
3、 检查及旁站：对承包人的各项施工程序、施工和工艺以及各种材料、机具等进展全环节的检查全过程的旁站促使承包人严格按批准的方案技术施工以到达对施工质量有效的监视和理。
4、 指性：监理工程师通过书面指对施工进展质量控制用以指出施工生或可能发生的质量问题提请承包人加以重视或修改当问题严重或出于平安原因可发布暂时停工同业主以减少现场风险和损失。
〔三〕、资料理：要求承包人及时填报各种质检表和试验资料并做好资料的编资料填写必须符合规定要求。凡资料不全或未经监理工程师签认的下道工序不准施工也不予计量与支付杜绝事后补做资料情况发生。
〔四〕、监理施工使用的
1、?公路路面基层施工技术?JTJ034-2000；
2、?福建工程建立地方?DBJ13-2002；
3、?水泥混凝土路面施工及验收?GBJ97-87。
〔五〕、路面工程使用主要表格：
本工程使用建立部建城［2002］221?政根底设施工程施工技术理规定?和GB50319-2000?建立工程监理?中的表格主要有：
1、 报验申请表
2、 测量复核记录
3、 隐蔽工程检查记录
4、 检验批质量检查评定表
5、 各种原材料试验
6、 预检记录
7、 道路弯沉值测量记录表
8、 道路基层质量度试验
9、 砼抗折、抗压强度试验
10、 砼试块强度统计评定记录
11、 砼配合比单
12、 水泥砼路面外观评定表
13、 水泥砼路面实测实量评定表
