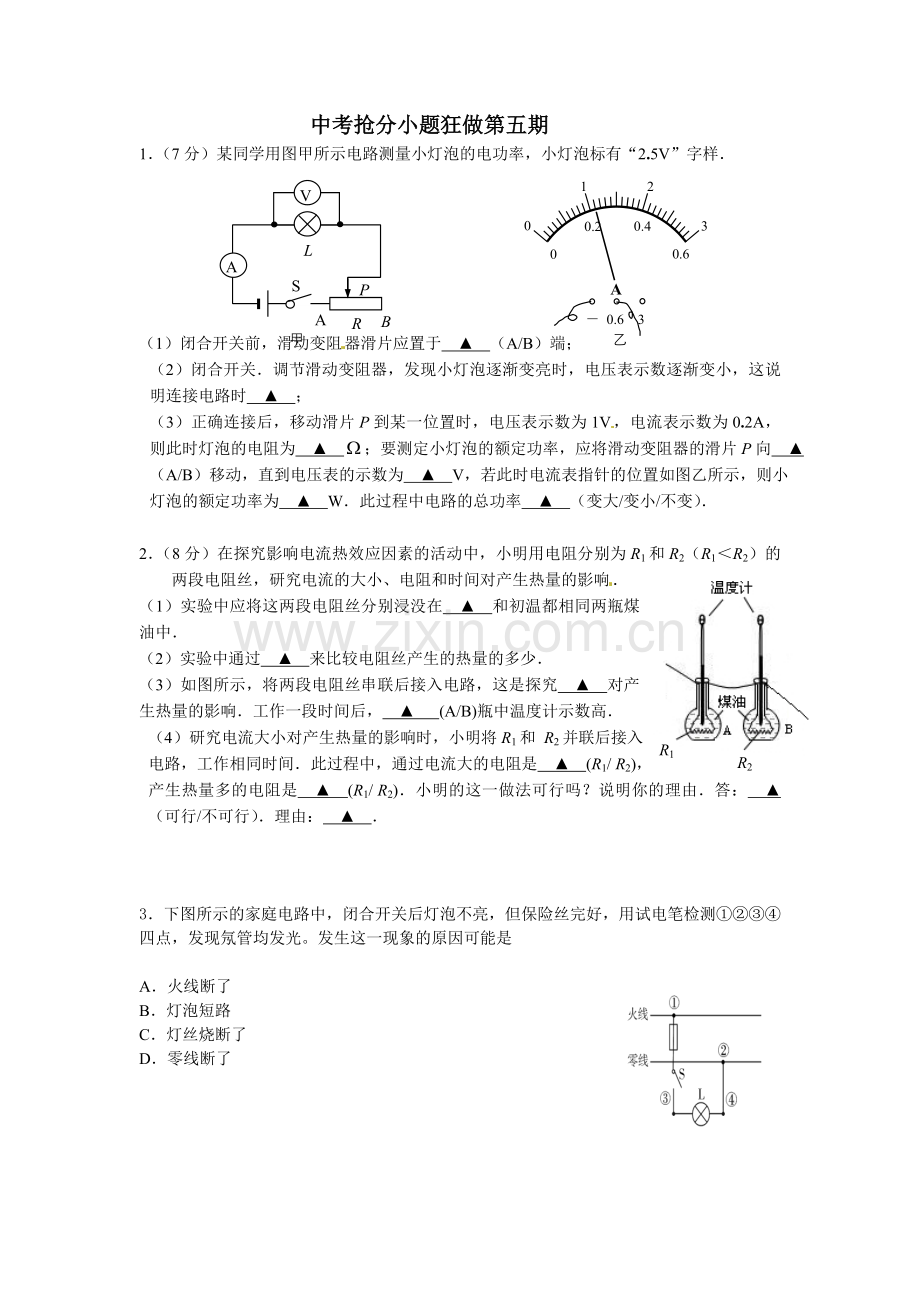

中考抢分小题狂做第五期
1．（7分）某同学用图甲所示电路测量小灯泡的电功率，小灯泡标有“2.5V”字样．
甲
乙
0
0.2
0.4
0.6
0
1
2
3
A
－ 0.6 3
B
A
V
P
L
S
A
R

（1）闭合开关前，滑动变阻器滑片应置于 ▲ （A/B）端；
（2）闭合开关．调节滑动变阻器，发现小灯泡逐渐变亮时，电压表示数逐渐变小，这说明连接电路时 ▲ ；
（3）正确连接后，移动滑片P到某一位置时，电压表示数为1V，电流表示数为0.2A，则此时灯泡的电阻为 ▲ ；要测定小灯泡的额定功率，应将滑动变阻器的滑片P向 ▲ （A/B）移动，直到电压表的示数为 ▲ V，若此时电流表指针的位置如图乙所示，则小灯泡的额定功率为 ▲ W．此过程中电路的总功率 ▲ （变大/变小/不变）．

R1
R2
2．（8分）在探究影响电流热效应因素的活动中，小明用电阻分别为R1和R2（R1＜R2）的两段电阻丝，研究电流的大小、电阻和时间对产生热量的影响．
（1）实验中应将这两段电阻丝分别浸没在 ▲ 和初温都相同两瓶煤油中．
（2）实验中通过 ▲ 来比较电阻丝产生的热量的多少．
（3）如图所示，将两段电阻丝串联后接入电路，这是探究 ▲ 对产生热量的影响．工作一段时间后， ▲ (A/B)瓶中温度计示数高．
（4）研究电流大小对产生热量的影响时，小明将R1和 R2并联后接入电路，工作相同时间．此过程中，通过电流大的电阻是 ▲ (R1/ R2)，产生热量多的电阻是 ▲ (R1/ R2)．小明的这一做法可行吗？说明你的理由．答： ▲ （可行/不可行）．理由： ▲ ．

3．下图所示的家庭电路中，闭合开关后灯泡不亮，但保险丝完好，用试电笔检测①②③④四点，发现氖管均发光。发生这一现象的原因可能是

A．火线断了
B．灯泡短路
C．灯丝烧断了
D．零线断了
