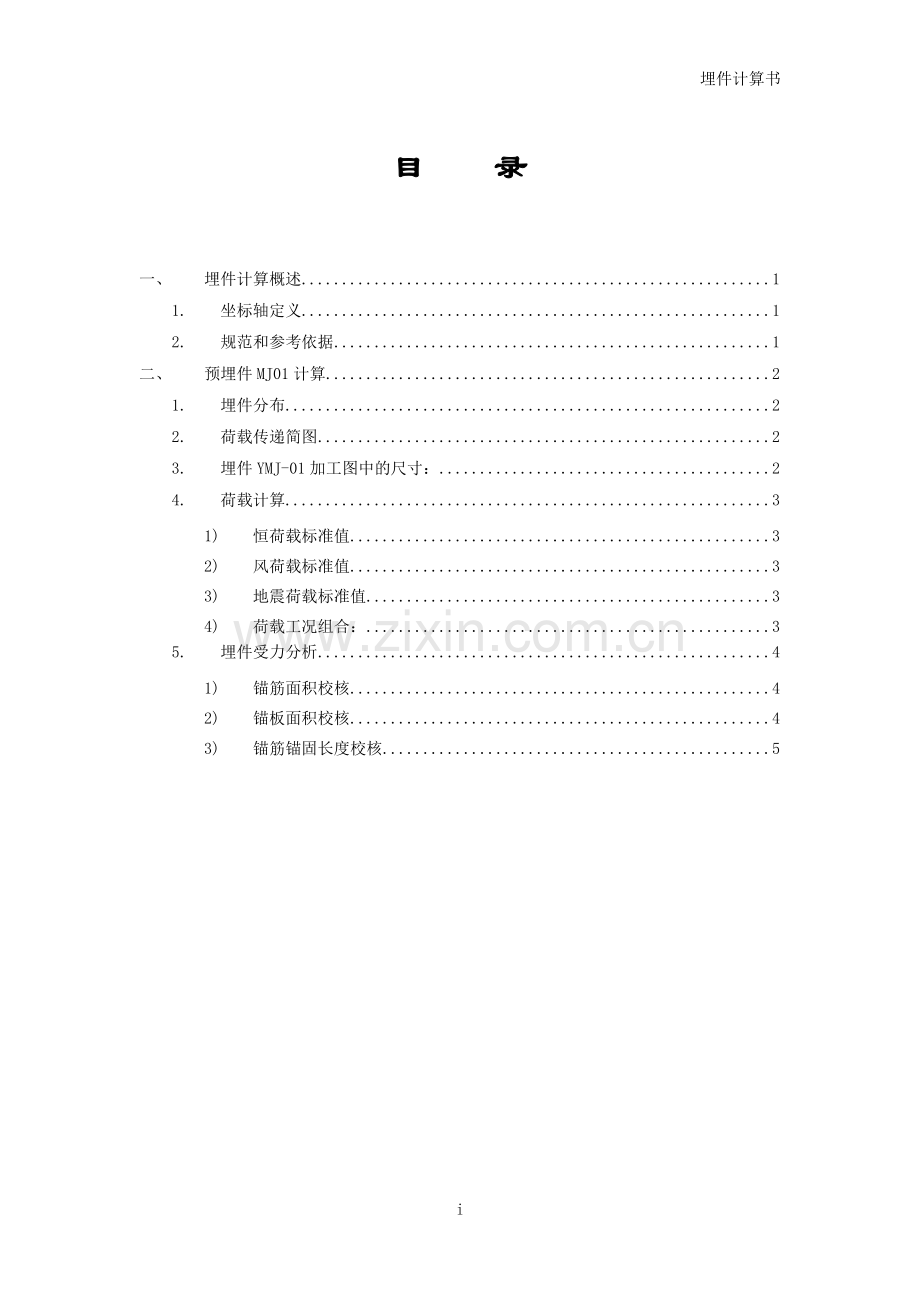

目 录

一、 埋件计算概述 1
1. 坐标轴定义 1
2. 规范和参考依据 1
二、 预埋件MJ01计算 2
1. 埋件分布 2
2. 荷载传递简图 2
3. 埋件YMJ-01加工图中的尺寸： 2
4. 荷载计算 3
1) 恒荷载标准值 3
2) 风荷载标准值 3
3) 地震荷载标准值 3
4) 荷载工况组合： 3
5. 埋件受力分析 4
1) 锚筋面积校核 4
2) 锚板面积校核 4
3) 锚筋锚固长度校核 5

i

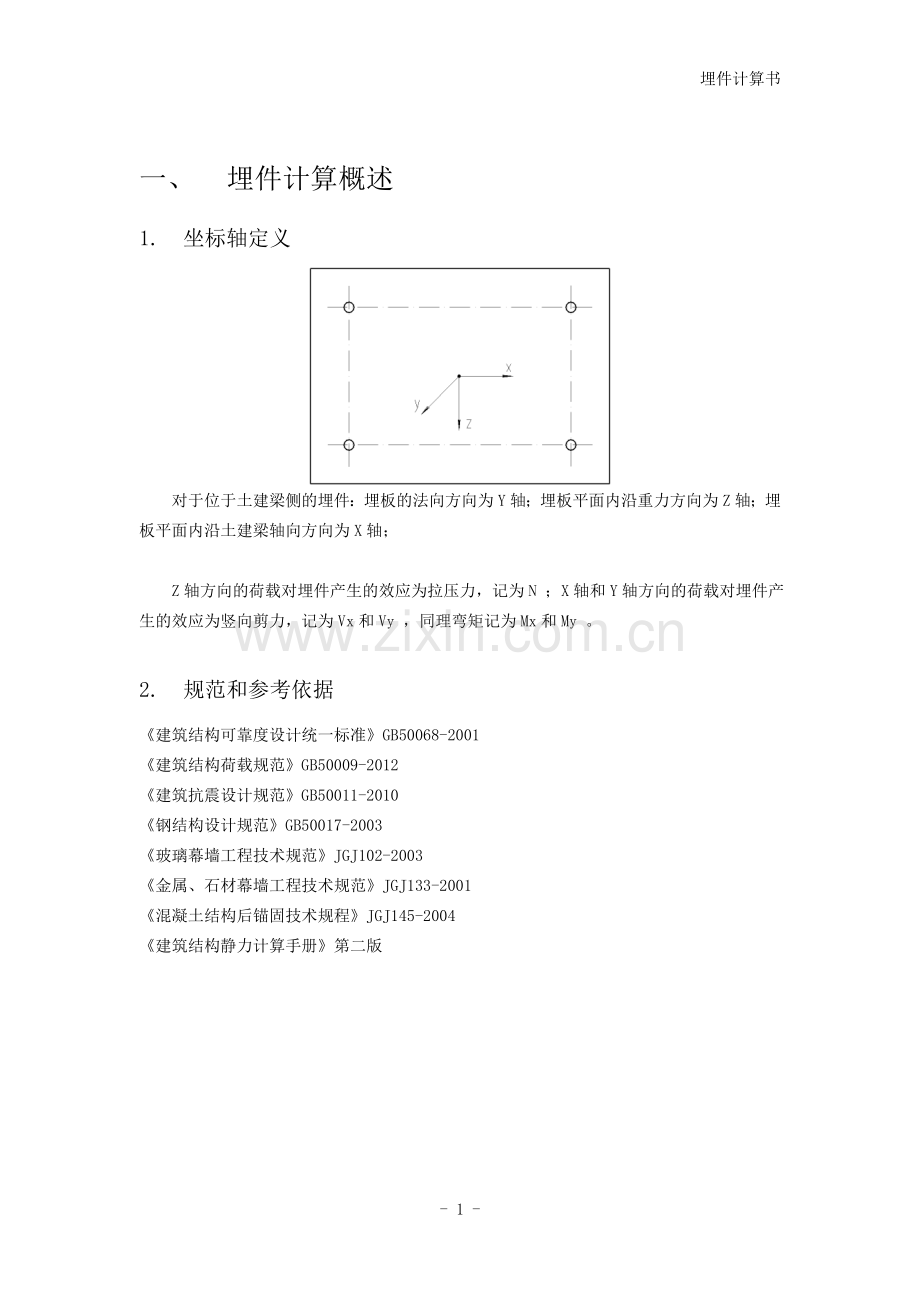

一、 埋件计算概述
1. 坐标轴定义

对于位于土建梁侧的埋件：埋板的法向方向为Y轴；埋板平面内沿重力方向为Z轴；埋板平面内沿土建梁轴向方向为X轴；

Z轴方向的荷载对埋件产生的效应为拉压力，记为N ；X轴和Y轴方向的荷载对埋件产生的效应为竖向剪力，记为Vx和Vy ，同理弯矩记为Mx和My 。

2. 规范和参考依据
《建筑结构可靠度设计统一标准》GB50068-2001
《建筑结构荷载规范》GB50009-2012
《建筑抗震设计规范》GB50011-2010
《钢结构设计规范》GB50017-2003
《玻璃幕墙工程技术规范》JGJ102-2003
《金属、石材幕墙工程技术规范》JGJ133-2001
《混凝土结构后锚固技术规程》JGJ145-2004
《建筑结构静力计算手册》第二版

二、 预埋件MJ01计算
1. 埋件分布
编号为MJ01类型的埋件在本工程中标高17.8m的位置。

2. 荷载传递简图

3. 埋件YMJ-01加工图中的尺寸：

YMJ-01 尺寸图

4. 荷载计算
1) 恒荷载标准值
Gk2＝ρ×t＋gs
ρ 石材的重力密度，取值为：25.6 KN/m3
t 产生重力荷载的玻璃的有效厚度，此处取0.018 m
gs 连接附件等的重量，保守按照11 Kg/m2取值为：0.11 KN/m2
Gk＝28×0.030＋0.11＝0.95 KN/m2
2) 风荷载标准值
根据《建筑结构荷载规范》中的风荷载标准值计算方法得出的风荷载标准值Wk1为：
Wk1＝W0×μs1×μz×βgz
W0 基本风压取为，上海50年，取值为0.55 KN/m2
μs1 局部风压体形系数，此处按照最不利取值为(1.4＋0.2)＝1.6
μz 风压高度系数，地面粗造度为B类，埋件使用部位标高17.8m，取值为1.19
βgz 阵风系数，地面粗造度为B类，埋件使用部位标高17.8m，取值为1.63
Wk1＝0.55×1.6×1.19×1.63＝1.707 KN/m2,
3) 地震荷载标准值
Ek＝Gk×αmax×βE
αmax 地震影响系数放大值，抗震设防烈度为7度，水平地震影响系数α取0.08
βE 动力放大系数，取：5.0
Ek＝0.95×0.08×5.0＝0.380KN/m2
4) 荷载工况组合：
工况1 : 1.2×Gk＋1.4×1.0×Wk＋1.3×0.5×Ek
水平荷载
PAh＝1.4×1.0×Wk＋1.3×0.5×Ek＝2.637 KN/m2
竖向荷载
PAv＝1.2×Gk＝1.140 KN/m2
竖框承受的最不利受荷载面积Am＝1.2×2.25＝2.700 m2
所以竖框对埋件产生的最大支反力如下：
水平荷载：RFy＝PAh×Am＝2.637×2.70＝7.120 KN
竖向荷载：RFz＝PAv×Am＝1.140×2.700＝3.078 KN
最大弯矩：M＝RFz×L＝3.078×0.275＝0.846 KN.M
注：立柱左右1200mm，跨度为1/2层高2250mm,转接件到埋件距离L=275mm
5. 埋件受力分析

竖框简支梁力学模型图
1) 锚筋面积校核
埋件按承受法向拉力、剪力及弯矩计算。依据附录、式计算所需锚筋面积为：

=82.4

=130.6
锚筋面积满足要求。
2) 锚板面积校核
混凝土强度等级为C30
混凝土轴心抗压强度设计值：
——按《混凝土结构设计规范》表4.1.4-1
锚板面积 =60000
=429000 N

锚板尺寸满足要求。
3) 锚筋锚固长度校核
（1）、当计算中充分利用锚筋的抗拉强度时，其锚固长度应按下式计算：

抗震设计的幕墙，钢筋锚固长度应按上述公式计算值的1.1倍采用。
——按《玻璃幕墙工程技术规范》附录
混凝土强度等级为C30
混凝土轴心抗拉强度设计值：
——按《混凝土结构设计规范》表4.1.4-2
锚筋的外形系数：
——按《玻璃幕墙工程技术规范》附录
抗震设计的幕墙φ12锚筋的锚固长度：
387.7mm
（2）、当锚筋的拉应力设计值小于钢筋的抗拉强度设计值时，其锚固长度可适当减小但不应小于15倍锚固钢筋直径。
——按《玻璃幕墙工程技术规范》附录
锚筋承受的拉力设计值：3536.67 N
单根Ф12锚筋截面积：
113.04
单根锚筋承受的拉应力设计值为：
31.287
因31.287 ＜，故锚固长度可减小。
锚筋实际长度：=0.6L mm＞15d=15×12=180 mm，取200mm。
