特高压直流铝管硬跳线管母接头脱落改进方案
根据2011年7月19日，国网直流建设分公司在重庆召开的锦屏-苏南±800kv特高压直流线路硬跳线防脱落改进措施研讨会会议精神，对锦苏线铝管硬跳线采取双螺母防螺栓松动和在管母内接头上加锁紧螺钉限位相结合的措施，各设计院以设计联系单的形式发与各自标段金具供货厂家，告知改进措施。具体改进措施如下：改进措施一：
增加十字槽盘头螺钉m10*25（gb/t-818-2000），管母配钻φ24孔，管母内接头配m10螺纹孔，（下图）
7月20日上午，南京线路器材长对该方案的管母内接头进行了拉力试验，试验结果为：拉力为25kn时螺钉、管母线，管母内接头几乎未发生变形。
在管母内接头中心两端各95㎜处，各打2-m10螺纹孔。
每套管母内接头配十字槽盘头螺钉m10*25（gb/t-818-2000）4只，材质为不锈钢（a2-70）。
Φ150管母在距端部90㎜处同轴打2-Φ24孔，用螺钉与管母内接头连接起来。
该方案在生产制造和现场安装时的建议如下：
（1）加工时，管母内接头螺纹孔要用长钻头上下孔同时打通。（2）加工时，管母线要用长钻头上下孔同时打通。
（3）现场安装时，螺钉要拧到底，不能让螺钉露出管母线表面。改进措施二：
管母外接头每组螺栓长度加长10mm变为m16*80，螺母增加为两个（下图）。
螺栓加长为m16*80，每套改配两个螺母。
该方案双螺母螺栓起到紧固放松作用，各厂家生产时要注意管母外接头的螺栓孔处及整个管母线夹的厚度误差问题，以防螺栓头部露出线夹圆弧表面，引起放电。

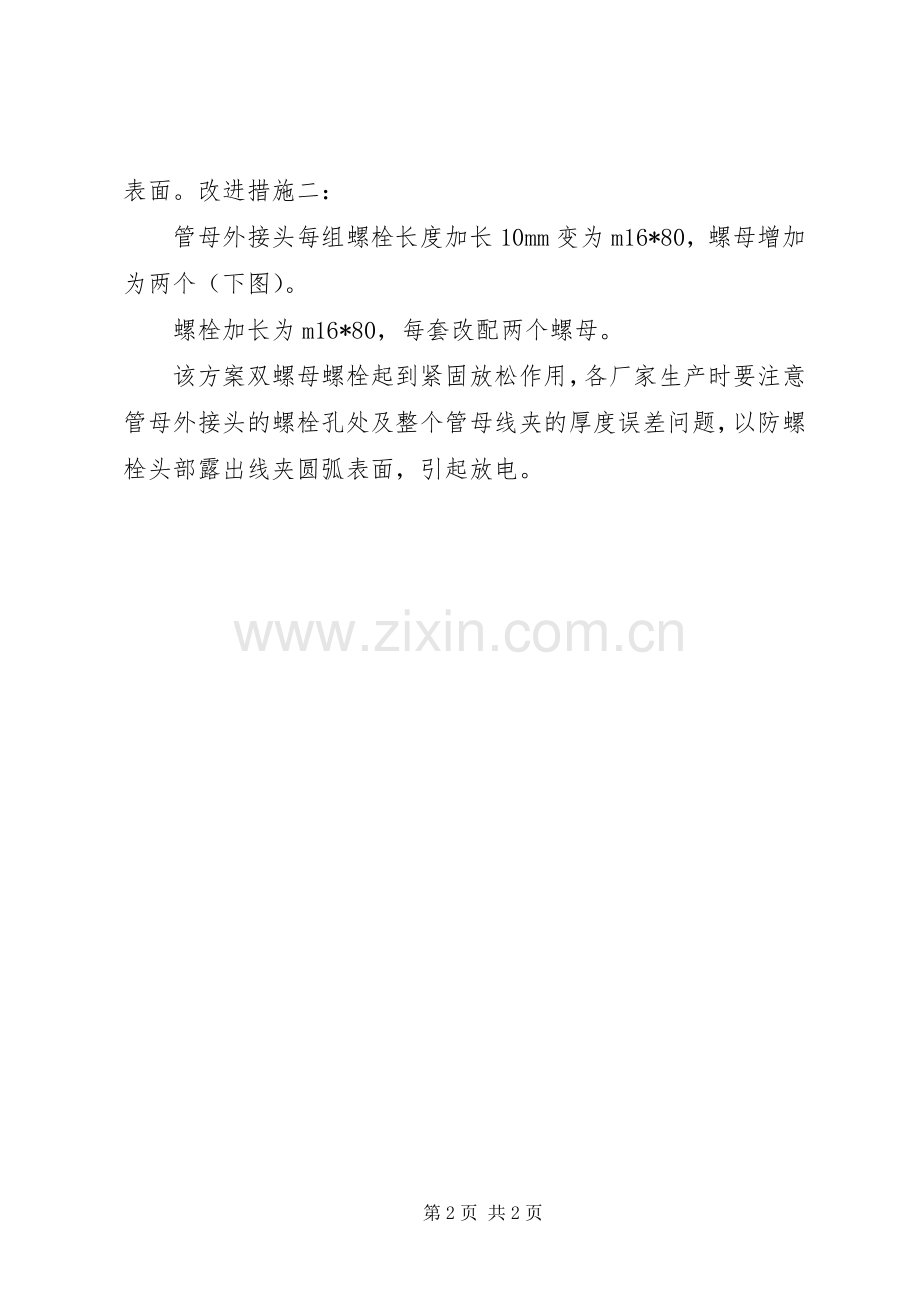

第2页 共2页
