塑钢窗制作与安装技术交底

甲方单位：大连金宸集团有限公司
大连友兰集团有限公司
乙方单位：大连声光塑胶有限公司
日期：2013年4月10日

塑钢窗制作与安装技术交底
工程名称：普湾新区三十里堡新家园
交底人： 接收人：
一、 材质要求
1、 塑钢型材：采用声光60-B双色共挤系列，颜为内白外咖啡；中空玻璃，规格为（4+9+4）。
2、 钢衬要求：钢衬采用1.2mm厚镀锌钢衬。

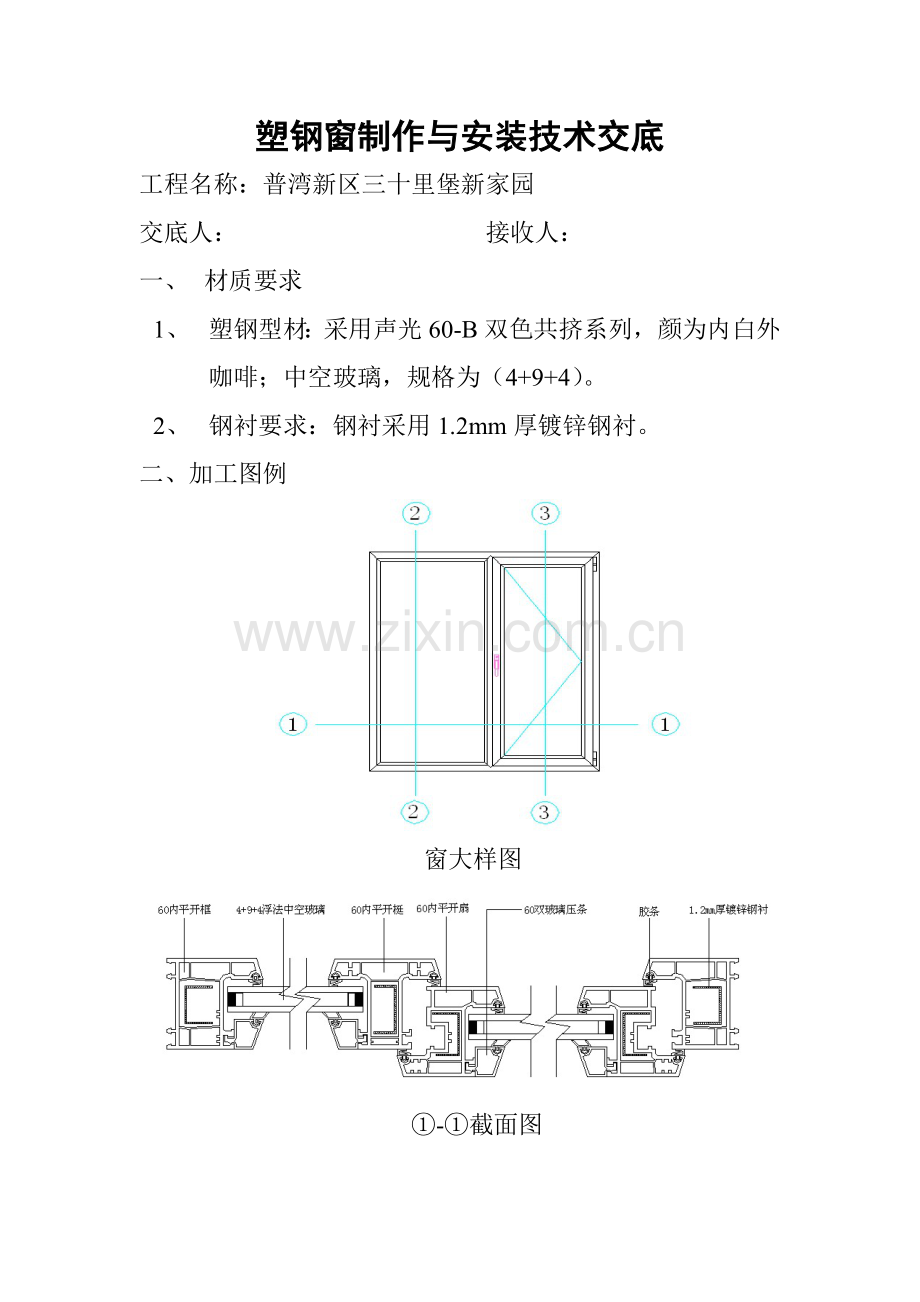

二、加工图例

窗大样图

①-①截面图

②-②截面图 ③-③截面图
三、 加工步骤
1、 原料进厂：检查原料是否符合工地要求，达到要求后方可使用。
2、 裁料：根据图纸长度切割，其长度误差应在±0.5mm为标准，角度误差在±0.5mm为标准。
3、 开V形口：确认V口位置、V口深度，误差在±0.5mm为标准。
4、 洗排水孔：排水孔孔径在5-6mm，长度应在25mm为标准。
5、 打胀栓孔和铁脚。
6、 加钢衬：
7、 穿胶条：胶条应长于实际尺寸5-10mm,以防止胶条收缩，使窗透风。
8、 焊接：按图纸成品尺寸误差应控制在±2mm，对角线应在±2mm为标准。
9、 清角：要求表面无明显划痕，外观整洁。
10、 安装配件：观察框扇无裂痕无瑕疵，按图纸要求安装相应配件。
11、 成品入库：由质检员检查成品窗外观配件完好方可入库。
四、 施工准备
1、 应一标段、二标段施工员要求窗体安装位置分为以下两种。
（1） 一标段（1#～15#楼）要求框压砖10mm左右，如图：1所示。

图：1
（2） 二标段（16#～27#楼）要求框贴于瓷砖并离开瓷砖10mm左右，之后用防水水泥填缝如图：2所示。

图：2

2、 门窗安装前，应结合图纸，检查窗户外形，数量，开启方向，五金件、密封条，紧固件等应齐全，不合格者应予更换。
3、 塑料门窗的成品保管应注意①安装工程中所用的塑料窗部件、构件，材料在运输保管过程中，应采取相应的保护措施。②塑料门窗成品的保管应分类整齐，竖放在室内，并应采取防倾倒措施，用木方垫平与地面隔开，保持干燥清洁，避免日晒雨淋。③塑料窗框保护胶带不得划伤破损。④塑料门窗搬运应轻拿轻放，不得撬、甩、摔、吊运门窗，表面应采用非金属软质材料衬垫，用非金属绳索捆扎，并在门窗外缘选择牢靠平稳的受力点，保证受力均匀，严防塑料窗表面擦伤变形。不得在窗扇内插入抬杠起吊，吊运时樘与樘之间五金件也应错开位置，以免相互磨损及压坏五金件。
4、 检查门窗洞口的位置尺寸是否符合要求，如有问题应提前处理。
二、 工艺流程及安装要求
安装工序：核对洞口门窗尺寸—确定门窗及洞口基准线（找中）框体装入洞口—调整定位—与墙体固定—窗框四周填充发泡胶—门窗扇及五金件安装；打密封胶。
1、 应将不同规格的塑料窗搬到相应的洞口旁竖放，然后校对洞口尺寸及门窗尺寸，注意在窗制作过程中，窗尺寸应保证在窗安装完毕，框四周有10mm左右孔隙。
2、 找出窗框与洞口基准线，也即中线，然后将框体装入洞口已做好的三防水的中间，四周用木楔将框临时固定，框中线与洞口中线对齐，调整标高，重点调整下框的水平及立框的垂直度及角方正，（注意木楔的数量及位置一定要均匀），固定过程中掌握框外侧与墙外侧四周尺寸应一致，然后将木楔钉紧。
3、 用固定片将已校好的窗框与墙固定，固定片或膨胀螺栓的数量与位置应正确，连接方式符合设计要求，固定过程中因为振动可能造成木楔松动应再次检查窗框的垂直平整度，直至完全符合要求。
4、 在框洞之间的缝隙内填塞发泡聚苯乙烯弹性材料，待到该发泡胶达到一定强度后用壁纸刀与窗框四周割齐。
5、 窗扇安装前一定要检查其是否变形或翘曲，安装完毕后要检查其开启是否灵活，并调整五金件，要牢固好用。
6、 内外墙涂料施工完毕后，将门窗内外框边与洞口相接处及拼樘料与门窗框间隙用嵌缝胶进行密封处理。打胶要求连续均匀，薄厚合适。
四、塑钢门窗安装的允许偏差：
项次
项目
允许偏差（ mm）
1
门窗宽度、高度
≤1500mm
2
＞1500mm
3
2
门窗对角线长度差
≤2000mm
3
＞2000mm
5
3
门窗框的正侧面垂直度
3
4
门窗横框的水平度
3
五、成品保护
1、 塑钢门窗在安装过程中及工程验收前，应采取防护措施，不得污损。
2、 已安装门窗框扇的洞口不得做运料通道。
3、 严禁在门窗框扇上安装脚手架，悬挂重物；外脚手架不得顶压在门窗框、扇或窗撑上，并严禁蹬踩窗框、窗扇或窗撑。
4、 应防止利器划伤门窗表面，并应防止电气焊火花烧伤或烫伤面层。
5、 立体交叉作业时，门窗严禁碰撞。
六、安全要求
1、 安装窗时，特别是在外侧量尺时一定要防止高空坠落。
2、 交叉作业时应放置好所用工具、连接件，防止掉落伤人。
3、 在用电前，一定要有专业电工接线，用电过程中，要防止漏电、触电。
